Antes de todo, tome en cuenta, que
la banda de tiempo, y la bomba de agua trabajan en el mismo
circuito, de tal manera que lo recomendable es cambiar las dos
cosas. Banda de tiempo y bomba de agua. |
| 1) Afloje y
retire las bandas (correas) del alternador y compresor de aire. |
|
2) retire los cuatro tornillos (pernos
pequeños ), que sostienen la tapa superior de la banda del tiempo. |
 |
3) Por la parte de
abajo, retire los 6 tornillos que sostienen la polea al cigueñal; no necesita
retirar el perno principal. ( si necesita trabar el cigueñal, puede hacerlo por
una pequeña ventana que da acceso al flywheel desde abajo y en la parte de la
transmision) Tambien puede, utilizar un dado, o socket para sostener el perno
del cigueñal mientras afloja los tornillos pequeños con un dado 10.
4) Retire la polea ,y retire los dos tornillos que sostienen la tapa inferior de
la banda. |
 |

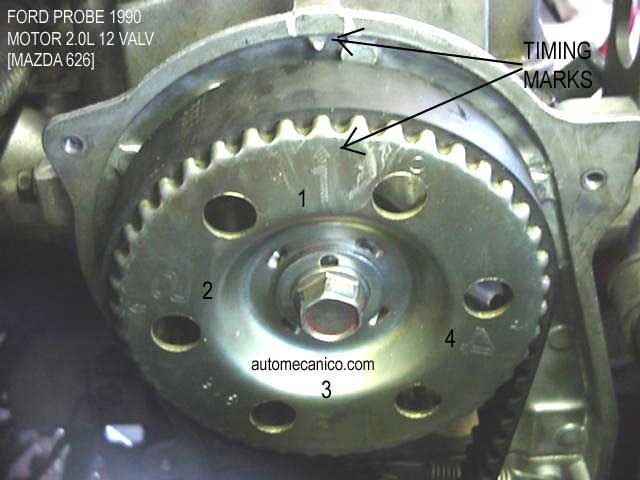

| ENGRANE- ARBOL DE LEVAS |

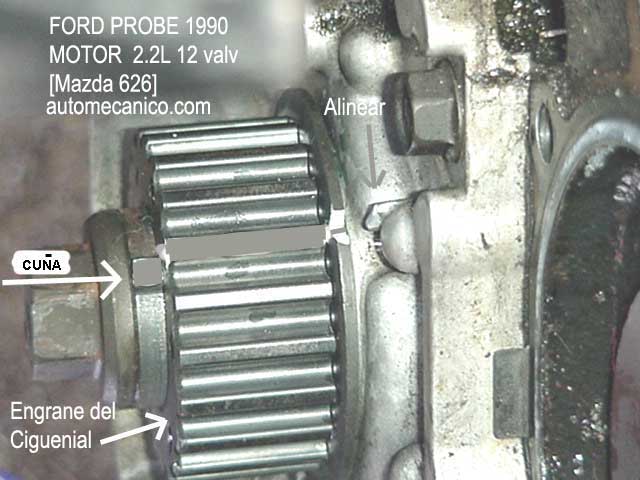

ENGRANE DEL CIGUENAL |
 |
5) Despues de haber retirado, las dos tapas; gire el
tornillo del cigueñal, hasta alinear las
marcas en los dos engranes, como se ve en la
ilustracion. Recuerde que el cigueñal tiene que dar
dos vueltas para que el arbol de levas de una.
En el caso que la banda estuviera
rota. gire el cigueñal de la misma manera pero
despacio y al mismo tiempo, y por separado mueva el
engrane del arbol de levas, a la posicion que se
indica en la ilustracion tambien despacio.
6) Afloje el tornillo del tensor (
es el que esta al lado izquierdo del cuerpo de la
bomba de agua.) |
|
BOMBA DE AGUA CON TENSOR |
 |
7)Retire la banda de tiempo, por el lado de engrane del arbol de levas
aflojandolo poco a poco.Quite el perno o tornillo al tensor, y retirelo,
luego proceda a retirar los 6 pernos que sostienen la bomba de agua (
si no desea cambiar la bomba de agua, solo proceda con la instalacion de la
banda de tiempo). |
|
BOMBA DE AGUA SOLA
|
 |
INSTALACION |
| Antes de instalar la banda, alinie los
engranes en las marcas que se ven en el engrane del arbol de levas y
ciguenal. Mueva a un lado el tensor estirando el resorte a su maxima
posicion y apriete la tuerca. |

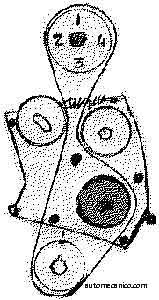

| Instale la banda tal como se ve en la
ilustracion de abajo, cuidando que no se muevan los engranes(levas y cigueñial)
dejando la parte floja hacia el lado del tensor. |
| Luego afloje la tuerca del
tensor, y deje que este tense la banda; apriete la tuerca del tensor, y de, dos
vueltas al cigueñial. Vuelva a revisar la posicion de los engranes; si no
coinciden repita los pasos manteriores. |
| Si usted cree que la banda esta
demasiado floja; afloje la tuerca del tensor y mueva levemente la tuerca del
cigueñal en rotacion del reloj; esto hara que el tensor tense mas la banda. |
| Apriete la tuerca del tensor, y vuelva a
revisar los puntos de sincronizacion. Instale las tapas,y proceda a la
reintalacion de las partes quitadas. |
|
|
|
|
