JUNTA DE
VELOCIDAD CONSTANTE |
DESPIECE |
|
FLECHA-AXLE |
|
|
|

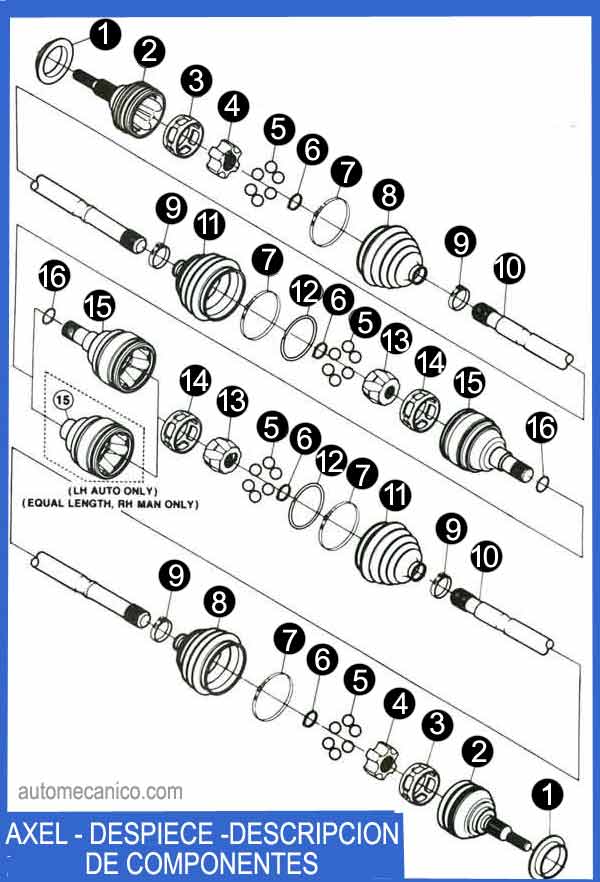

DESPIECE DE UNA JUNTA DE VELOCIDAD CONSTANTE | AXLE |
FLECHA | PALIER | JUNTA HOMOCINETICA |
|
|
 |
| 1] Deflector ring |
| 2] Pista exterior - Outer bearing race |
| 3] Jaula de la pista interior - Bearing Cage |
| 4]
Pista interior - inner bearing race |
| 5] Bolas -canicas -ball bearings |
| 6] Anillo de retencion de la pista Race retaining ring |
| 7] Abrazadera de retencion - Boot retaining clamp |
|
8] Bota de hule externa Outer driveaxle boot |
|
9] Abrazadera de retencion de la bota de hule - Boot retaining clamp |
| 10] Semieje - Driveaxle |
|
11] Bota de hule - Inner driveaxle boot |
| 12] Anillo retenedor del conjunto de bolas - Ball bearing retaining ring |
| 13] Pista interior - inner race |
| 14 Jaula - Bearing cage |
| 15] Junta CV interior outer race |
| 16] Anillo de retencion - Retaining ring |
|
|
|
|
| SISTEMA DE RODAMIENTO PARA
VEHICULOS CON TRACCION TRASERA |
| A fin de ilustrar la diferencia, aqui presentamos, un sistema de
rodamiento, tipico para vehiculos con traccion trasera, como se puede observar la rotacion
es libre sobre cojinetes conicos; en este caso se pueden lubricar,lavar, cambiar de grasa,
ajustarse etc. |
| En otras palabras, aqui no hay flecha,
o junta homocinetica, palier etc. |
|
 |
|
1) Espiga o mango de rueda; |
| 2) Cojinete interno; |
| 3) poste de la suspencion o amortiguador; |
| 4) Rotor de freno; |
| 5) Cojinete externo; |
| 6) Sello retenedor de grasa; |
| 7) Pin o chaveta; |
| 8) Tapa para cubrir del
polvo; |
| 9) Tuerca; |
| 10) Birlo o perno de rueda. |
|
|
|
|
|
|
| Agosto 2011 |
Actualizacion Constante |
autor: Enrique celis |
