FORD ESCORT 1993/94 |
BANDA DE TIEMPO (TIMING BELT) |
 |
MOTOR 1900
FUEL INJECTION EQUIPADO CON SISTEMA DE ENCENDIDO DIRECTO (DIS) SENSOR DE
ROTACION DEL CIGUEÑAL Y SENSOR DE ROTACION DEL ARBOL DE LEVAS, SENSOR DE
MASA DE AIRE( MASS AIR FLOW SENSOR) , VALVULA REGULADORA DE AIRE PARA MARCHA
MINIMA (IDLE AIR BYPASS VALVE SOLENOIDE) |
 |
Para hacer el cambio de correa o banda
de tiempo (timing belt). Siga los siguientes pasos : |
|
Desconecte el cable negativo (tierra, ground,masa) de
la bateria |
| Haga un dibujo de la forma en que esta
instalada la banda ( faja) tipo serpentina, para que no se confunda a la
hora de instalarla nuevamente. |
| Afloje y retire la banda tipo
serpentina, que mueve la polea del alternador,aire acondicionado, bomba de
la direccion; para esto utilice una matraca 3/8 (ratchet) aplicandolo en el
hoyo 3/8 del tensor, haciendo palanca hacia la derecha (ver ilustracion del
tensor). |
 |
Desconecte y quite los dos
pernos del alternador y retirelo totalmente |
|
Afloje el perno central y retire el tensor
|
| Afloje y retire las dos tuercas que
fijan la tapa de la banda de tiempo. |
| Afloje y quite el perno principal de
la polea del cigueñal. ayudese trabando el volante (flywheel) a travez de la
pequeña ventana que da acceso a el. |
| Dele golpes suaves a la polea a fin de
retirarla, pero teniendo cuidado de no perder la
cuña que lo traba. y cuidese de no lastimar el sensor de posicion del
cigueñal, que se encuentra ligeramente arriba de la polea apuntando a
los dientes de esta. (el sensor es de color negro) |

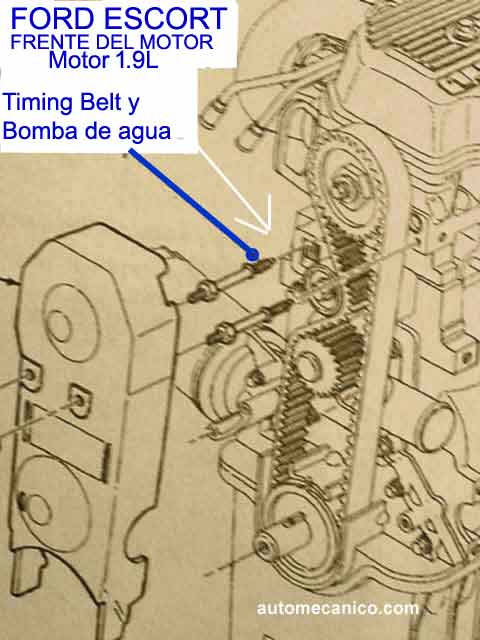

| Ahora tenemos ante nosotros lo
siguiente : |
| El engrane del cigueñal |
|
El engrane del arbol de levas |
| La bomba de agua en cuyo cuerpo se
encuentra ensamblado el tensor de la banda de tiempo |
| Y la banda de tiempo (timing belt) |
 |
Para retirar la banda del
tiempo, primero pongale el perno principal al cigueñal, y dele vueltas hasta
alinear las marcas, tal como se ve, en las dos ilustraciones .Recuerde que
el cigueñal debe dar dos vueltas, para que el arbol de levas, de 1 vuelta.
Si la banda o correa, se rompio o barrio; es preferible aflojar los pericos
o balancines, antes de girar el arbol de levas. |
 |
ENGRANE DEL ARBOL DE LEVAS (CAMSHAFT
SPROCKET)
|
ENGRANE DEL CIGUEÑAL(CRANKSHAFT SPROCKET) |
| Cuando tenga alinieado los dos
engranes, Afloje el perno central del tensor, sin retirarlo y, luego
aflojando poco a poco retire la banda de tiempo, del engrane del arbol de
levas. |
|
| Si la banda del tiempo estuviera rota,
o barrida, Alinie las marcas dando vuelta a los engranes, por separado, y
con suavidad. |
| Recuerde: es mas seguro aflojar los pericos o balancines
para quitar presion a las valvulas, asi le sera mas facil el movimiento de
rotacion. |
| ( Para retirar la bomba de agua,
quite las abrazaderas, de las mangueras, que tenga conectadas, separe las
mangueras, y luego; afloje, y quite los 4 pernos que lo fijan al motor, y
dele un pequeño golpe para que despegue) |
| Cuando se hace este trabajo, lo recomendable es,
aprovechar para cambiar tambien la bomba de agua. |
| Procedamos a la instalacion :1)
Presione el tensor contra el resorte (spring) hasta que tope el perno, y
aprietelo para que el tensor no se regrese.( nos referimos al tensor
que viene en el cuerpo de la bomba de agua ) y tenga cuidado con el resorte,
cuando el perno esta flojo se sale facilmente, y puede extraviarse. |
 |
2) Instale la bomba de
agua, no olvide el empaque y el pegamento. |
|
3)Confirme la posicion de los
engranes e instale la banda de tiempo; haga que; de un lado quede tenso; y
la parte que queda floja, debe estar para el lado del tensor. |
| 4) Pongase comodo, sostenga
la banda con firmeza para que no se corra de un diente a otro y con la otra mano
afloje el perno del tensor; esto hara que la banda se ponga tensa totalmente, |
| Apriete ligeramente el perno del tensor y dele dos vueltas a la polea del
ciguenal, verifique que las marcas de sincronizacion esten en su sitio y
luego afloje y vuelva a apretar el perno del tensor, |
| Si tuvo problemas y se ve
obligado a poner nuevamente la banda de tiempo, afloje el perno y trate de
llevar contra la fuerza del resorte el tensor, utilizando unicamente las manos. |
| No haga
palanca con ningun tipo de
herramienta, porque puede romper la base del
tensor; esta parte es bastante delicada.. |
| Si usted cree que la banda del
tiempo, esta demasiado floja: afloje el perno del tensor, dele un leve
movimiento al perno principal del cigueñal, en direccion de las manecillas
del reloj, y vuelva a apretar el tornillo del tensor. |
|
5) Retire el perno del cigueñal, y proceda a
reinstalar las partes quitadas, siguiendo el procedimiento en orden
inverso,(Tenga en cuenta que las mangueras de la bomba de agua,se instalan
primero). |
|
No olvide cambiar el termostato: |
|
El termostato se encuentra ubicado, en la
parte de atras del motor, donde conecta la manguera superior del radiador,
visible al quitar el cuerpo de bobinas. |
|
Tenga mucha paciencia al retirar los
tornillos, que sujetan la parte donde esta instalado el termostato, debido a
que se quiebran con mucha facilidad. y le pueden complicar el trabajo.
mas >>> |
|
