PORT FUEL INJECTION
|
 |
| Como funciona un sistema,Port
fuel Injection?, a que se llama sistema Port Fuel Injection? Mecanica
automotriz. |
| | Se conoce como;
Port Fuel Injection, al sistema que usa un injector electronico, cerca
de la valvula de entrada de cada cilindro, logrando con esto un mejor
resultado en fuerza; que el sistema TBI. | |
Continuando con nuestro compromiso de aprender, y trasladar
experiencia; en "automecanico.com"; hemos desarrollado esta pagina; que
esperamos ayude a entender el funcionamiento de este sistema. |
|
En la actualidad existen muchas variantes, en el sistema
fuel injection; pero el principio, y objetivo siguen siendo los mismos. |
| El principio
: suministrar combustible a presion, y
mantenerlo en circuito cerrado; dentro del riel de injectores; para que estos
dispongan de el, en cuanto sean activados, por el computador. [ECM]. |
| El objetivo
: Mejorar el rendimiento del motor,eliminando
residuos contaminantes al medio ambiente. |
| E
l computador, que forma parte de un sistema fuel
injection, Tiene conectados,
y bajo control, una determinada cantidad de sensores,
que varian de acuerdo con el modelo, o sistema. |
| Estos sensores se encargan de
monitorear el funcionamiento del motor. |
| Esto le sirve al computador, para ajustar
el funcionamiento de sus actuadores; de esta manera el combustible entregado,
siempre mantedra una relacion de mezcla de 14.7 partes de aire por 1 de
combustible. |

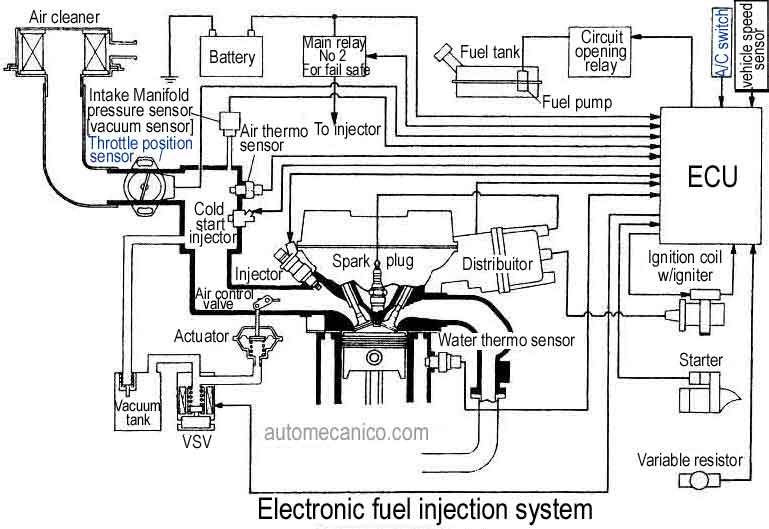

| El sistema fuel
injection, tiene instalados sensores en diferentes partes del motor. |
| Estos
sensores reciben del computador una señal o
voltaje de referencia; el funcionamiento del motor altera este voltaje de
referencia; las alteraciones de este voltaje; el computador las compara a
los patrones que tiene en su programa; al encontrar una variacion; activa
los solenoides de sus actuadores para corregir el funcionamiento del motor. |
| Los actuadores, son componentes
del sistema, compuestos de solenoides, los cuales
se activan, en base a pulsaciones electronicas. |
| El tiempo o frecuencia de
activamiento, da lugar a correccion en el funcionamiento del motor. |
| Tomemos nota,
de algunos detalles importantes: |
| El computador de un vehiculo, toma como
base, el objetivo de optimizar, el resultado de una combustion, tratando de
eliminar en lo posible la expulsion de gases contaminantes. |
| Pero el motor, en lo basico sigue
siendo el mismo; lo que significa, que una mala instalacion de algun
componente mecanico; por ejemplo una banda,o cadena de tiempo, un cable de
bujia,un embrague [clutch],una valvula perforada, un lifter o botador de
valvula congelado[agarrotado], etc. etc. |
| Daria lugar a un mal funcionamiento del motor.
y como consecuencia afectaria el funcionamiento de los sensores; lo que
haria que, el computador tratara inutilmente de corregir el
desbalance. |
| De lo
mencionado en el parrafo anterior, debemos colegir; que una lectura de
codigos, no determina el cambio de sensores como solucion. |
| Antes de llegar a
esta conclusion, debemos asegurarnos, que el sistema basico del motor,
este en perfectas condiciones; de los contrario; y teniendo en cuenta el
alto costo de los componentes del sistema fuel injection; estaremos haciendo
un gasto inutil, y depresivo. |
| Por ello, en "automecanico.
com"; seguimos ensayando formulas que nos ayuden a entender, el sistema
de encendido en todas sus variantes; pues creemos que,
es la unica forma de hacerle frente, en forma mecanica; a las imnovaciones
electronicas que los fabricantes incluyen en sus modelos recientes. |
|

|

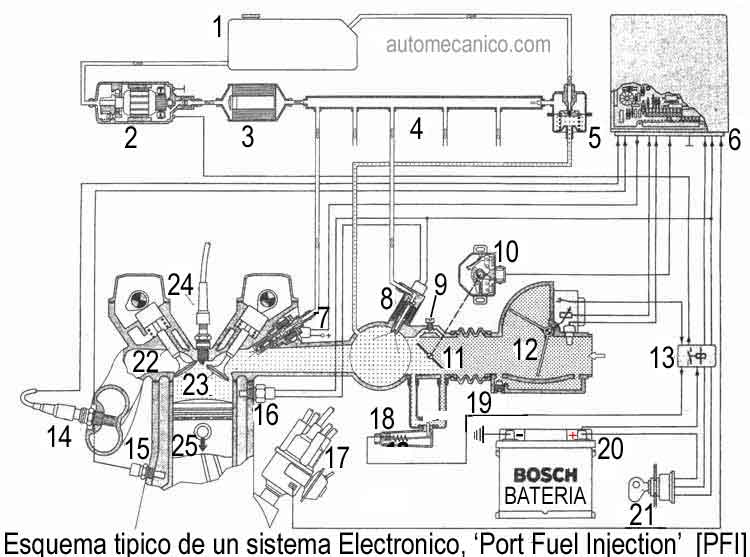

| 1] Tanque de gasolina
[Fuel tank] |
10]
Switch de posicion de la garganta |
18] Valvula auxiliar de aire |
| 2] Bomba de gasolina
[Electric Fuel Pump] |
11] mariposa [ papalote]
[throttle valve] |
19] Tornillo regulador de mezcla |
| 3] Filtro de gasolina
[Fuel filter] |
12] Sensor del flujo de aire
[air Flow sensor] |
20] Bateria |
| 4] Riel de Injectores
[Distribuitor pipe] |
13] Relay
combinacion |
21]
Llave
de encendido |
| 5] Regulador de presion
[Pressure Regulator] |
14] Sensor de oxigeno
[sensor lamba, Ego] |
22] Valvula de
escape |
| 6] ECM-Computador-
[Control Unit] |
15] Sensor de temperatura |
23] Valvula de entrada |
| 7] Injector |
16] Interruptor termico de temperatura |
24] Bujia
[spark plug] |
| 8] Injector de encendido en frio
[Cold Start Injector] |
17] Distribuidor |
25] Piston |
| 9]
Tornillo de ajuste para Revoluciones en descanso -idle |
|
|
| Repasemos: La gasolina llega al
riel de injectores [4], el regulador de presion[5] permite que el excedende
de la presion se regrese al tanque. |
| Una coneccion del riel lleva
gasolina al injector de encendido en frio[8], este injector es activado por
el interruptor termico de temperatura[16], este interruptor se desactiva
cuando el motor alcanza la temperatura de funcionamiento en caliente. |
| El injector recibe 12 voltios por una
coneccion porteada de relay y fusible; y la señal
de tierra que es la que determina el tiempo de funcionamiento del injector
proviene del computador. |
| El switch de posicion de la
garganta[10] [TPS] indica el movimiento de de la mariposa o placa, que
permite el ingreso de aire [tome nota en este caso lo estamos llamando
Switch , debido a que tiene la funcion de controlar las revoluciones en
descanso o ralenti,idle]. |
| En la misma posicion se
conoce como sensor TPS, al componente que tiene tres alambres, el cual usa
una señal o corriente de referencia; que con el
movimiento de la placa se altera, y ayuda a que la computadora haga
correciones a la mezcla. |
| El sensor de flujo de aire, sensa
la posicion de la compuerta por donde atraviesa el aire; de este modo el
computador, sabe la cantidad de aire que esta ingresando al
sistema.De esta manera, se determina el monto de gasolina para mantener una
mezcla correcta. |
| La valvula auxiliar de aire[18]
tiene un pasaje de aire tipo by pass. el cual mientras el motor esta frio
permite que el aire pase a traves del pasaje, este tipo de valvula tiene un
solenoide que al activarse cierra el pasaje regulando la entrada de aire, y
de esta manera ayuda a regular las revoluciones de funcionamiento del motor,
tanto en frio como en caliente. |
| E
l distribuidor[17] envia una señal
de tacometro al computador, de este modo, el
computador, en base a la velocidad, de las pulsaciones electronicas de
encendido; las compara con su programa interno; y procede a activar los
injectores, el tiempo exacto para mantener la relacion de mezcla. 14.7 a 1. |
| Sensor de temperatura[15]; Cuando
un motor inicia su funcionamiento en frio; lo hace en base a que el
computador tiene un programa alterno, llamado open loop,
o circuito abierto. |
|
Para que el computador cierre su circuito [close loop],
requiere que el motor alcance cierta temperatura especificada por el
fabricante; para saber esto se vale del sensor de temperatura. |
|
Cuando el
motor alcanza dicha temperatura, el computador cierra su circuito,
y empieza a imterpretar las señales de sus
sensores. [este sensor en algunos sistemas de injection, cuando se
desconectan, activan el abanico o papalote del radiador
]. |
| No debe confundir este sensor,
con el switch de temperatura, El switch de temperatura es un
componente mecanico basico,de un solo alambre que sirve para alimentar la señal
del tablero de instrumentos.[por ello no se encuentra en el esquema] |
|
