TOYOTA CAMRY 1990
MOTOR 2.0L 3S-FE |
BANDA DE TIEMPO [TIMING BELT]
parte 3 |
|
|
|
|
DESCRIPCION Y FORMA DE INSTALACION -
TOYOTA 3S-FE |
|
Viene de la pagina
anterior.. |
 |

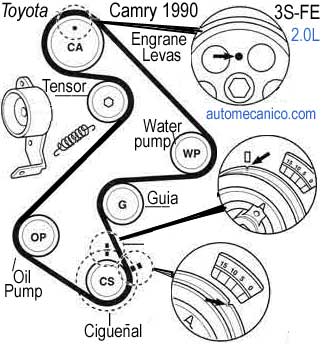

| Observemos, aqui tenemos los
dos arbol de levas. estos tienen dos puntos cada uno, se trata de
alinear, como se muestra en la ilustracion.[vista de atras hacia el
frente del motor] |
| Si usted tuvo que remover la
cabeza o culata con fines de reparacion, necesariamente debe remover los
arbol de levas de lo contrario le sera imposible remover los tornillos o
pernos que sujetan la cabeza al monoblock. |
|
 |
|
| Por ello debe tener cuidado; afloje y retire los tornillos o pernos
de la cabeza; e inmediatamente vuelva a colocar estos engranes en su
posicion, |
| para evitar, que los botadores de valvulas, se
salgan de su sitio; si esto sucediera, tendria que calibrar
minuciosamente todas las valvulas. |
|
|
 |
| Para
fines de ilustracion, hemos quitado la tapa o placa trasera del engrane
del arbol de levas [1]. |
| Como unica referencia tenemos que el pin
del engrane se instala indicando las 12 en punto. |
| Por ello si usted solo
va a cambiar la banda como parte de un servicio de mantenimiento, alinie
las marcas externas y cuando llegue a este punto haga marcas o pinte un
diente del engrane y parte de la placa o lamina fija que tiene
atras. Asi le sera facil la reintalacion. |
| [recuerde que debe cambiar el
sello retenedor de aceite, que se encuentra atras del engrane] -oil seal
camshaft- |
|
|
| Para
quitar la banda de tiempo [correa de sincronizacion] afloje el tornillo
del tensor[2] y presione el tensor contra la fuerza de su resorte y fije
esa posicion apretando nuevamente el tornillo, asi le sera facil el
remover y reinstalar la banda de tiempo |
| Para
reinstalar, mantenga el tensor presionado, coloque la banda nueva,
cuidando que la parte floja, quede para el lado del tensor... |
| cuando este
seguro, afloje el tornillo del tensor, vuelva a revisar los puntos de
sincronizacion, si; todo esta correcto, |
| haga un ligero movimiento de
giro a la polea del ciguenial, hacia la derecha, para que tense la banda
y luego apriete el tornillo del tensor. |
|
|
 |
| Aqui mostramos, el engrane del
ciguenal [2], antes de quitar la tapa, asegurese, que la marca de la
polea este en el "O", y |
| antes de quitar la banda vieja haga una
marca o pinte un diente del engrane con relacion a la parte baja de la
estructura, asi le sera mas facil la reistalacion. |
| Para quitar la polea , se usa un
estractor; evite el golpear la polea, debido a que es muy delicada. |
|
 |
|
|
Continuar, en la siguiente pagina.. |
|
|
