ISUZU- CABEZA- CULATA

Especificaciones de Apriete

libras pie [ foot- lbs]

ISUZU   4 CILINDROS  Medidas de torque / apriete de cabezas- culatas - secuencias de apriete

La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas
Estas especificaciones, pretenden que la cabeza [culata] quede perfectamente sentada sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo.,

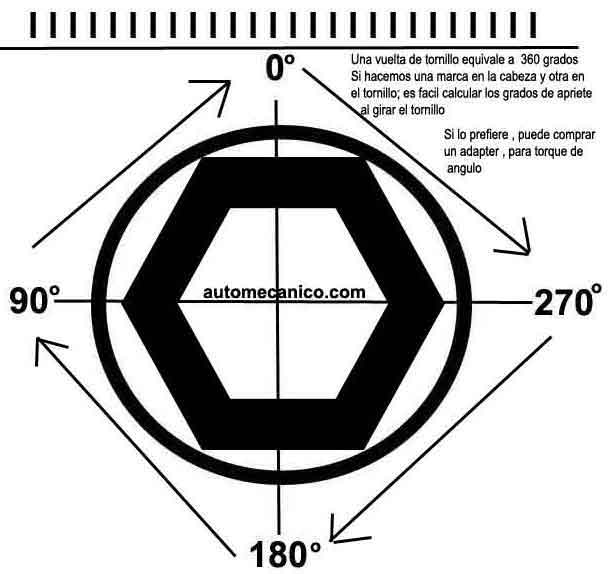

Tome nota que una vuelta completa, equivale a 360grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta una tuerca, tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas-
Recuerde que para remover una cabeza [culata] de su posicion, debe hacerlo cuando el motor este frio; aflojando las tuercas, o, tornillos, siguiendo la secuencia en forma inversa]
Antes de aflojar las tuercas, o, tornillos, se debe drenar el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica]
Igualmente si el motor usa arbol de levas en la cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata].

A esta herramienta; indispensable en cualquier taller de mecanica, se le conoce como "Torquimetro"; existen similares; pero el objetivo es el mismo [igualar la fuerza de apriete en todos los tornillos, pernos, o tuercas de un componente].
En algunos casos se requiere, el remplazo de tornillos por nuevos.

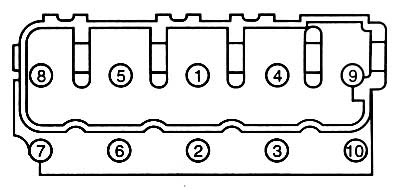

secuencia de apriete

Isuzu 4 cilindros  - Libras Pie -& grados

ISUZU 4 CILINDROS


1.5 L [1471cc] SOHC 4XC1 8 valvulas 1985-89:
1.5L [1471cc] SOHC Turbo 4XC1T  8 valvulas 1987-89:
1.6 L  [1588cc] 12 valvulas, 4XE1- V SOHC 1990-93
1er paso = 29lbs pie
2do paso = 58lbs pie
1.6 L  [1588cc]4XE1W DOHC 16 valvulas [no turbo] 1989-92
1.6 L  [1588cc]4XE1W - T  DOHC 16 valvulas [ turbo] 1990-92
1.8 L [1808cc]  DOHC 4XF1 16 valvulas, 1992-93
1er paso = 29lbs pie
2do paso = 58lbs pie
1.8 L [1817cc] Gasolina G180Z 8 valvulas  1981-85 :

72lbs pie
1.8 SOHC  8 VALVULAS  [1817cc]  [4FB1] Diesel  1981-85
tornillos nuevos 98lbs pie
tornillos usados 105lbs pie
2.0 L [1994cc] SOHC8 valvulas  G200Z   1983/87
1er paso = 61lbs pie
2do paso = 72lbs pie
2.0L [1994cc]SOHC 8 valvulas Turbo 4ZC1-T 1985/89 :
1er paso = 61lbs pie
2do paso = 72lbs pie
2156cc SOHC F22B6 16 valvulas, 1996/97 HONDA
1er paso 29lbs pie
2do paso 51lbs pie
3er paso 72.3lbs pie
2189cc OHV [LN2] 8 valvulas CHEVROLET TRUCK,1996/2001
1er paso Tornillos largos 46lbs pie;
tornillos cortos 43lbs pie;
2do paso a todos los tornillos, un adicional de 90grados
2189cc DOHC [X22SE 16 valvulas, 1998/2003 : Chevrolet Truck
1er paso 18lbs pie
2do paso 90grados
3er paso 90grados
4to paso 90grados.

Continuar ISUZU 4 cilindros siguiente pagina....

Agosto 2014

Actualizacion Constante

autor: Enrique celis
