Banda de Tiempo- |
SUBARU 1.8L 1781cc |
|
Correa de
Distribucion |
|
|
|
|
Descripcion y forma de instalar y/o sincronizar la
Correa de distribucion |
 |

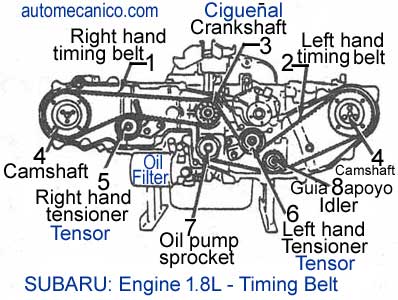

1] Banda de tiempo [belt,correa de sincronizacion]
del lado derecho |
| 2] Banda de tiempo [belt,correa de sincronizacion]
del lado izquierdo |
| 3] Engrane del ciguenal |
| 4] Engranes del Arbol de levas |
| 5] Tensionador del lado derecho |
| 6] Tensionador del lado Izquierdo |
| 7] Engrane de la bomba de aceite |
| 8] Polea de apoyo |
|
Comfiguracion de banda de tiempo[faja,correa] Motor
1.8L |
|
 |

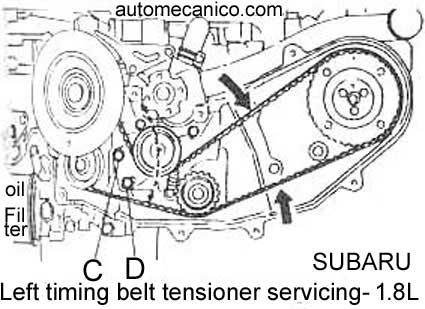

◄Podemos apreciar el, belt [banda,faja,etc.],
correspondiente al lado izquierdo, Las marcas de sincronizacion, son
visibles.[timing- mark/notch].
Para facilitar la instalacion del belt o correa se debe aflojar el
respectivo tensor [ #5 y #6] |
 |
|
 |

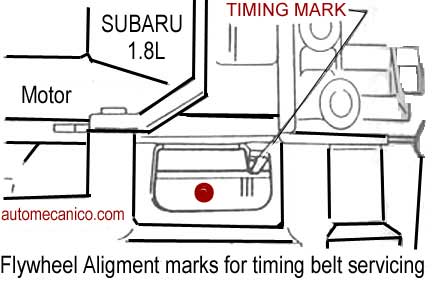

◄Por esta ventana,
se puede guiar, para ver la marca, de sincronizacion, o de posicion del
ciguenal.[ se trata de alinear el centro de las 3 lineas del flywheel,o
rueda volante; con
la marca fija de la estructura] |
| Esta ventana esta ubicada, en la parte de
atras del motor, donde conecta la caja de velocidades o transmision. |
|
|
|
| Se instala la banda o belt del lado izquierdo, |
| luego
se da una vuelta completa al motor para dejarlo en la misma posicion, que se
ve en la ilustracion [timing Mark]. |
| Recuerde, que una vuelta completa es el equivalente a
360 grados. |
| Por ello cuando haga esto, el engrane del arbol, de levas con el
belt o correa instalado,debera
quedar con la marca en la parte baja....debido a que el arbol de levas, ocupa
720 grados o 2 vueltas de ciguenal,para dar la vuelta completa. |

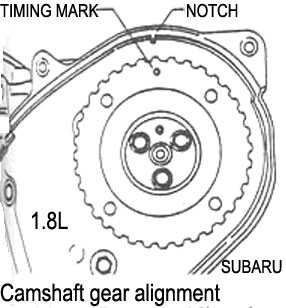

| Estas figuras
corresponden al engrane del lado derecho. |
| Ok.Una vez instalado el belt
del lado izquierdo; y, despues de haber girado el ciguenal una vuelta
completa; proceda a la instalacion del belt del lado derecho: |
|
 |
 |
◄ |
| alinie el
engrane con la marca que se indica e instale el belt. se entiende que
el ciguenal esta con las marcas alineadas |
| Reiteramos;.Antes
de instalar o alinear este engrane, se debe dar una vuelta completa al
motor, con el belt o banda del lado izquierdo instalado |
|
| En conclusion, para resumir : Cuando las dos
bandas o belts, se encuentren instalados,: cada vez que alinie la marca del
flywheel, uno de los engranes del arbol de levas debera aliniar sus marcas;
y el otro lo hara en la siguiente vuelta de ciguenal.[se entiende que al
decir vueltas de ciguenal, nos referimos a la vuelta del flywheel o rueda
volante]. |
|
 |
Orden de encendido 1-3-2-4;Rotacion de distribuidor;
Sentido contrario a las manecillas del reloj. BUJIAS: 0.040 |
| ESPECIFICACIONES DE APRIETE -TORQUE : pie libras |
| Biela 29/31 |
| Bancada 30/35 |
| Polea del ciguenal 66/79 |
| Rueda volante o Flywheel 51/55 |
| Manifold admision 13/16 |
| Manifold de escape 19/22 |
|
 |

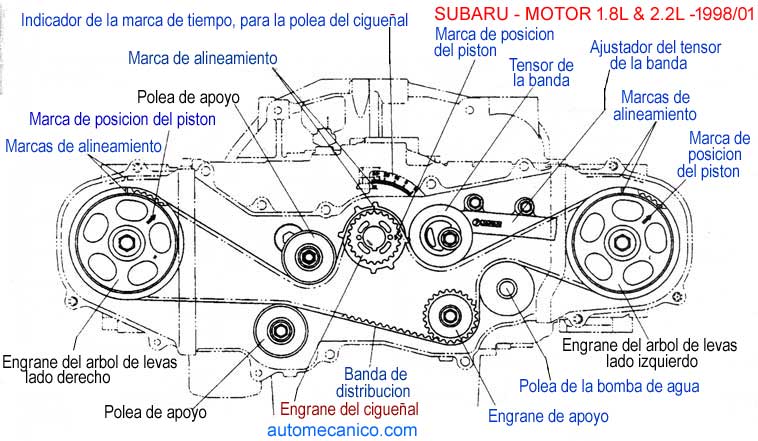

Motor 1.8L & 2.2L 1998/2001 |
|
|
|
| Agosto 2010 |
actualizacion constante |
autor : Enrique Celis |
