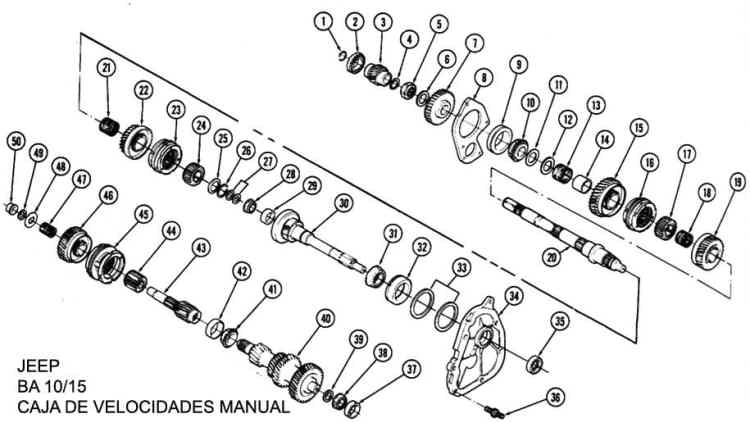

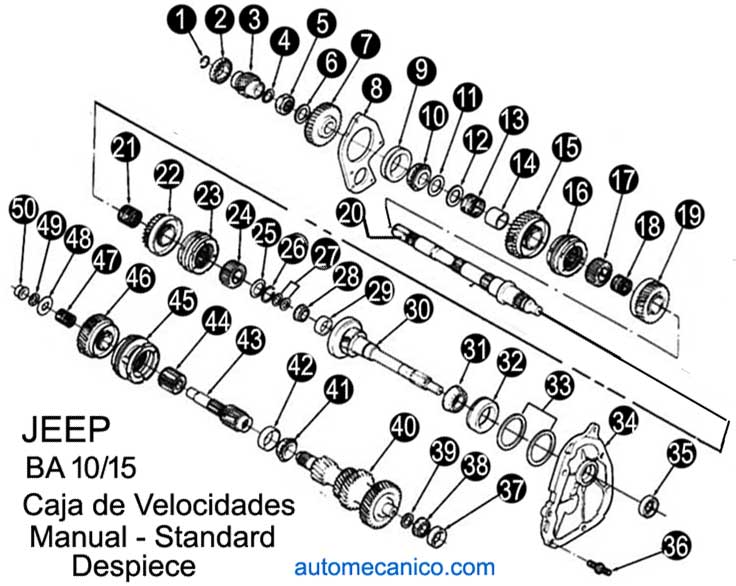

JEEP 4 X 4

CAJA DE CAMBIOS MANUAL

"B A 10/15"

1) 5th gear lock ring Anillo de seguridad para el piñon de 5ta 26) Lock ring Seguro,anillo de seguridad
2) 5th gear roller bearing Rodaje de apoyo al piñon de 5ta 27) Pilot bearing shims Huachas del rodaje piloto
3) 5th gear Piñon de 5ta velocidad 28) Pilot bearing Rodaje piloto [rodamiento,balero]
4) 5th gear snap ring Anillo de seguridad  para el piñon de 5ta 29) Pilot bearing race Pista del rodaje piloto
5) Reverse gear nut Tuerca para el piñon de reversa 30) Input shaft Eje o flecha de entrada
6) Washer ( not used in all models) Huacha (anillo plano) 31) Front bearing Rodaje delantero
7) Reverse gear Piñon de reversa 32) Front bearing race Pista del rodaje delantero
8) Rear bearing retainer Retenedor 33) Front bearing shims Lainas del rodaje delantero
9) Rear bearing race Pista de rodaje 34) Front bearing retainer Retenedor del rodaje delantero
10) Rear bearing Rodaje trasero 35) Oil seal Sello retenedor de aceite
11) Rear bearing shim Huacha plana 36) Mountaing studs Pin de apoyo
12) Shim washer Huacha plana 37) Bearing race Pista de rodaje
13) 1st gear bearing Rodaje de apoyo al piñon de 1ra 38) Cluster front  bearing Rodaje delantero, del tren fijo
14) Bearing spacer Espaciador de rodaje 39) Front bearing shim Huacha
15) 1st gear Piñon de primera 40) Cluster gear Contraflecha, o tren fijo
16) 1st - 2nd synchronizer Collar Sincronizador  1ra y 2da 41) Cluster rear bearing Rodaje trasero del tren fijo
17) Synchronizer hub Cubo sincronizador 42) Bearing race Pista de rodaje
18) 2nd gear bearing Rodaje del piñon de 2da 43) Intermediate shaft Eje o flecha intermedia
19) 2nd gear Piñon de 2da 44) Synchronizer hub Cubo sincronizador
20) Main shaft Flecha o eje principal 45) 5th gear synchronizer Collar sincronizador de 5ta
21) 3rd gear bearing Rodaje del piñon de 3ra 46) 5th intermediate gear Piñon intermedio de 5ta
22) 3rd gear Piñon de tercera 47) 5th intermediate gear bearing Rdaje del pinon intermedio de 5ta
23) 3rd-4th synchronizer Collar sincronizador de 3ra-4ta 48) Thrust washer Huacha de empuje
24) Synchronizer hub Cubo sincronizador 49) End play shim Huacha
25) Spring washer Anillo de presion 50)  intermediate shaft roller bearing race Pista de rodaje para eje intermedio
