MOTOR MITSUBISHI 1500 - HYUNDAI - DESPIECE -

Este motor es fabricado por Mitsubishi de Japon; pero es usado por diferentes fabricantes de vehiculos como Hyundai, Chrysler etc.

Por ello ; y como respuesta popular lo describimnos a continuacion: [solo el blocke del motor]

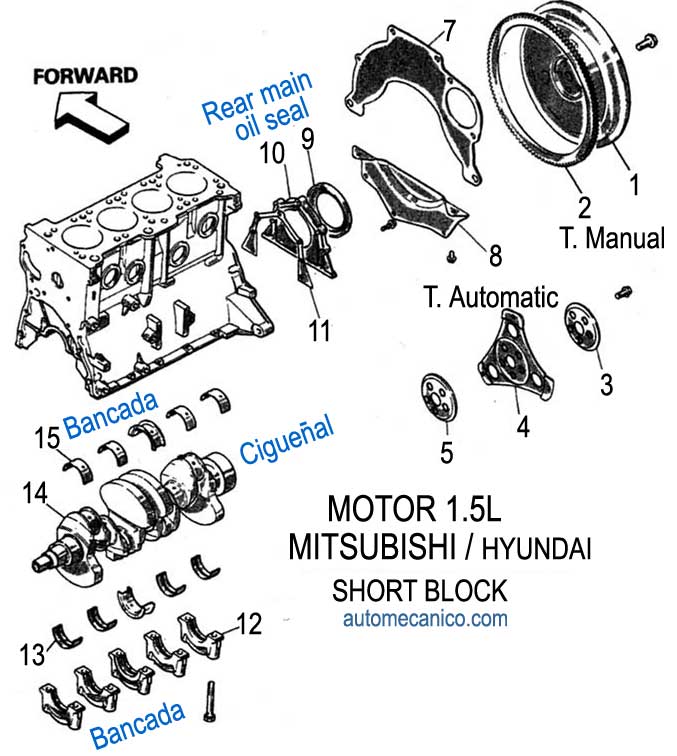

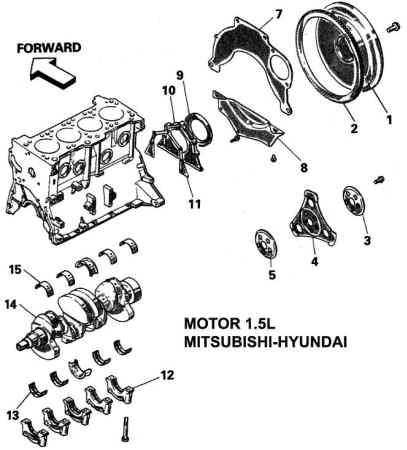

Mitsubishi / Hyundai :despiece del motor 1500cc.
COMPONENTES INTERNOS
1] Rueda volante [ Flywheel] Transmision manual
2] Cremallera o aro dentado [Ring Gear] Transmision manual
3] Separador [Adapter plate] T.automatica
4] Plato flexible,volante [Drive plate] T. automatica
5] Separador [Adapter plate] T. automatica
7] Placa trasera del motor [Rear plate]
8] Tapa o lamina que se acopla a la campana [Bellhousing cover]
9] Sello o retenedor de aceite del motor [Rear main oil seal]
10] Estructura donde se instala el retenedor de aceite.[Oil seal housing]
11] Empaque o junta de la estructura.[Gasket]
12] Componentes que sostienen el ciguenial, ajustando los metales o casquetes de bancada. [Main bearing cap]
13] Metales de bancada parte inferior [Lower main bearing]
14] Ciguenial [Crankshaft]
15] Metales de Bancada parte superior [Upper main bearing]
En los casos de las transmisiones automaticas, estos traen la rueda dentada acoplada a la turbina de la transmision.

La turbina se acopla con tres pernos o tornillos, al # 4 plato flexible.

Cuando se instala el plato flexible en el motor, queda ligeramente inclinado hacia el motor.

Tenga mucho cuidado al instalar estos componentes de lo contrario, tendra problemas con el motor de arranque, quedando este, fuera de posicion.
