CABEZAS / CULATAS |
ESPECIFICACIONES DE APRIETE |
|
CHRYSLER 10 CILINDROS |
|
|
|
|
CHRYSLER 10 CILINDROS |
| La forma de torquear una cabeza o culata,
en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde,
que son las especificaciones tecnicas |
| Estas especificaciones, pretenden que la cabeza
[culata] quede perfectamente sentada sobre el bloque de cilindros;y que las
tuercas, tornillos o pernos que lo sujetan, tengan un apriete uniforme,
evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es
una recopilacion, traducida, tomada de:
"Fel-pro
torque tables", las medidas estan, en"libras pie"
y cuando se menciona grados, se refiere a
torque de angulo., |
|
| Tome nota que una vuelta completa, equivale a
360grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones,
que permiten medir, los grados, cuando se aprieta una tuerca, tornillo o perno]. |
| Asimismo incluimos, la figura de la
respectiva cabeza, con la indicacion, o
secuencia que se debe
seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas- |
| Recuerde que para remover una cabeza [culata]
de su posicion, debe hacerlo cuando el motor este frio; aflojando las tuercas,
o, tornillos, siguiendo la
secuencia en forma inversa] |
| Antes de aflojar las tuercas, o, tornillos, se
debe drenar el agua o coolant; y alejar ese fluido de mascotas ;[es una
substancia toxica]] |
| Igualmente si el motor usa arbol de levas en la
cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing
belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata]. |
|
|
|
| En algunos casos se requiere, el reemplazo de tornillos
por nuevos. |
|

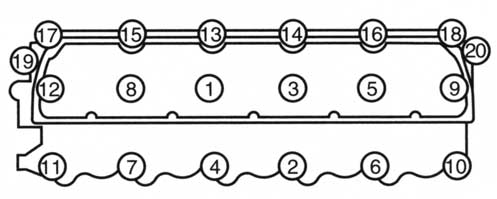

| SECUENCIA |
CHRYSLER 10 CIL LIBRAS
PIE & GRADOS |
|
 |
488 OHV [8.0L]
1992/02 automoviles
20 valvulas Chrysler:
|
| 1er paso-Tornillos del, 1
al 12 = 35lbs pie |
| 2do paso,Tornillos del, 1
al 12 = 90lbs pie |
| 3er paso,
tornillos del, 13-20 = 9lbs
pie |
|
 |
488 OHV [8.0L]
1994/04
Truck 20 valvulas Chrysler |
| 1er paso
43lbs pie |
| 2do paso
105lbs pie |
|
|
 |
|
|
|
505 OHV [8.3L]
2003/07 20 valvulas Chrysler |
| 1er paso-Tornillos del, 1
al 12 = 26lbs pie |
| 2do paso,Tornillos del, 1
al 12 = 35lbs pie |
| 3er paso, Uun adicional de
90grados |
| ,
tornillos del, 13-20 = 9lbs
pie |
|
|
|
512 OHV [8.4L]
2008 20 valvulas
Chrysler |
| 1er paso-Tornillos del, 1
al 12 = 26lbs pie |
| 2do paso,Tornillos del, 1
al 12 = 35lbs pie |
| 3er paso, Uun adicional de
90grados |
| tornillos del, 13-20
= 8lbs
pie |
|
|
|
|
| Agosto 2011 |
Actualizacion Constante |
autor: Enrique celis |
