CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
CHRYSLER 4 CILINDROS |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |

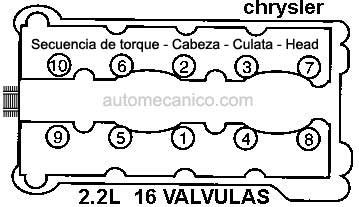

| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |
| SECUENCIA |
MAYO 2007 |
CHRYSLER 4 CILINDROS-LIBRAS PIE & GRADOS |
 |
1.4L 86 SOHC 1979/84, 8 valv -1er paso,25.lbs pie , 2do paso,51/54.lbs pie |
 |
 |
1.5L 89.5 SOHC 12 valvulas 1991/96 | 1er paso,25.lbs pie |
| 2do paso,51/54.lbs pie . | ||
|
|
1.5L 89.5 SOHC 8 valvulas 1985/91 | 1er paso,25.lbs pie |
| 2do paso,51/54.lbs pie | ||
 |
1.6L 97.1 OHV 1983/86 8 valvulas ; 52.lbs pie , en tres pasos. | |
|
|
1.6L 97.3 DOHC 1.6L 16 valvulas 1989/90 Frio 65/72.lbs pie; Caliente 72/80.lbs pie | |
|
|
1.6L 97.3 DOHC turbo 1.6L 16 valvulas 1989/90: Frio 65/72lbs pie ; Caliente 72/80lbs pie | |
|
|
1.6L 97.5 SOHC 1978/84, 8 valvulas : | 1er paso,25lbs pie |
| 2do paso,51/54lbs pie . | ||
 |
1.6L 97.5 SOHC 1971/77, 8 valvulas : | 1er paso Tornillos del # 1 al 10 = 25lbs pie |
| 2do paso Tornillos del # 1 al 10= 51/54lbs pie | ||
| 3er paso,tornillos señalados con el # 11 = 12/15lbs pie | ||
|
|
1.6L 97.5 SOHC turbo 8 valvulas 1984/90 : | 1er paso,25lbs pie |
| 2do paso,51/54lbs pie . | ||
 |
1.7L 105 SOHC 8 valvulas 1978/83 | 1er paso,29lbs pie |
| 2do paso,43lbs pie | ||
| 3er paso,54lbs pie | ||
| 4to paso, un adicional de 90grados. | ||
|
|
1.8L 107.1 SOHC 8 valvulas: 1989/94, , | 1er paso 25lbs pie |
| 2do paso, 51/54lbs pie . | ||
|
|
1.8L 111.8- 16 valvulas SOHC 16 valvulas, 1992/96 | 1er paso, 54lbs pie |
| 2do paso,aflojar todos los tornillos | ||
| 3er paso,15lbs pie | ||
| 4to,paso 90grados | ||
| 5to paso, un adicional de 90 grados | ||
|
|
2.0L 121.7 SOHC 8 valvulas 1974/82 : Tornillos del 1 al 10, en frio 65/72lbs pie , caliente 73/79lbs pie ; tornillo # 11 - 11/15lbs pie | |
|
|
2.0L 122 SOHC 16 valvulas 1995/2003: | 1er paso 25lbs pie |
| 2do paso 50lbs pie | ||
| 3er paso confirmar50lbs pie | ||
| 4to paso un adicional de 90grados | ||
|
|
2.0L 122 SOHC 16 valvulas 1993: | 1er paso, 58lbs pie |
| 2do paso,aflojar todos los tornillos | ||
| 3er paso, 15lbs pie | ||
| 4to,paso 90grados | ||
| 5to paso, un adicional de 90 grados | ||
|
|
2.0L 122 SOHC 8 valvulas 1983/92: En frio 65/72lbs pie , caliente 73/79lbs pie | |
|
|
2.0L 122 DOHC 16 valvulas 1995/99 | 1er paso tornillos largos, 25lbs pie , tornillos cortos 20lbs pie |
| 2do paso,tornillos largos, 50lbs pie , tornillos cortos 20lbs pie | ||
| 3er paso, tornillos largos 50lbs pie , tornillos cortos 20lbs pie | ||
| 4to paso, todos los tornillos , un adicional de 90grados. | ||
|
|
2.0L 122 DOHC 16 valvulas 2002/2004 | 1er paso tornillos largos, 25lbs pie , tornillos cortos 20lbs pie |
| 2do paso,tornillos largos, 50lbs pie , tornillos cortos 20lbs pie | ||
| 3er paso, tornillos largos 50lbs pie , tornillos cortos 20lbs pie | ||
| 4to paso, todos los tornillos , un adicional de 90grados. | ||
|
|
2.0L 122 SOHC 16 valvulas 1993/94: | 1er paso, 58lbs pie , |
| 2do paso,aflojar todos los tornillos | ||
| 3er paso,15lbs pie | ||
| 4to,paso 90grados; | ||
| 5to paso, un adicional de 90grados | ||
|
|
2.0L 122 DOHC 16 valvulas 1989/92: En frio 65/72lbs pie , en tres pasos | |
|
|
2.0L 122 DOHC turbo 16 valvulas 1993/98: | 1er paso, 58lbs pie , |
| 2do paso,aflojar todos los tornillos | ||
| 3er paso,15lbs pie | ||
| 4to,paso 90grados; | ||
| 5to paso, un adicional de 90grados | ||
|
|
2.0L 122 DOHC turbo 16 valvulas 1989/92: En frio 65/72lbs pie , en tres pasos | |
 |
2.2L 132 SOHC 8 valvulas 1988/89 [medallion] | 1er paso 37lbs pie |
| 2do paso,59lbs pie | ||
| 3er paso aflojar todos los tornillos | ||
| 4to paso 64/72lbs pie | ||
|
|
2.2L 135 SOHC 8 valvulas 1985/94 [excluye medallion] :Tornillos M11 = | 1er paso 45lbs pie |
| 2do paso 65lbs pie | ||
| 3er paso confirmar 65lbs pie | ||
| 4to paso, 90grados | ||
|
|
2.2L 135 SOHC 1981/85- 8 valvulas, Tornillos M10 = | 1er paso 30lbs pie |
| 2do paso, 45lbs pie | ||
| 3er paso,repetir 45lbs pie | ||
| 4to paso, un adicional de 90 grados | ||
 |
2.2L 135DOHC 1988/91- 16 valvulas, Tornillos M11= | 1er paso 45lbs pie |
| 2do paso, 65lbs pie | ||
| 3er paso,repetir 65lbs pie | ||
| 4to paso, un adicional de 90 grados | ||
|
|
2.2L 135 SOHC 1985/90 turbo - 8 valvulas, Tornillos M11 = | 1er paso 45lbs pie |
| 2do paso, 65lbs pie | ||
| 3er paso,repetir 65lbs pie | ||
| 4to paso, un adicional de 90 grados | ||
|
|
2.2L 135 SOHC 1984/85 turbo - 8 valvulas, Tornillos M11 = | 1er paso 45lbs pie |
| 2do paso, 65lbs pie | ||
| 3er paso,repetir 65lbs pie | ||
| 4to paso, un adicional de 90 grados | ||
|
|
2.2L 135 DOHC 1989/93 turbo - 16 valvulas, Tornillos M11 = | 1er paso 45lbs pie |
| 2do paso, 65lbs pie | ||
| 3er paso,repetir 65lbs pie | ||
| 4to paso, un adicional de 90 grados | ||
 |
2.3L 143 Turbo Diesel 1983/86 En frio 76/83lbs pie , Caliente 84/90lbs pie ; | |
|
|
2.4L 143 SOHC 16 valvulas 2001/2003 automovil: | 1er paso, 58lbs pie |
| 2do paso, aflojar todos los tornillos | ||
| 3er paso, 15lbs pie | ||
| 4to paso, 90 grados | ||
| 5to paso,un adicional de 90 grados. | ||
|
|
2.4L 143.4 SOHC 16 valvulas 1993/96 automovil: | 1er paso, 58lbs pie |
| 2do paso, aflojar todos los tornillos | ||
| 3er paso, 15lbs pie | ||
| 4to paso,90 grados | ||
| 5to paso,un adicional de 90grados | ||
|
|
2.4L 143.4 SOHC 8 valvulas, 1992 Car En frio 65/72lbs pie , Caliente 73/79lbs pie . | |
|
|
2.4L 143.4 SOHC 8 valvulas 1993 truck: | 1er paso, 58lbs pie |
| 2do paso, aflojar todos los tornillos | ||
| 3er paso, 15lbs pie | ||
| 4to paso,90 grados | ||
| 5to paso,un adicional de 90grados | ||
|
|
2.4L 143.4 SOHC 8 valvulas, 1990/92 Truck, En frio 65/72lbs pie , Caliente 73/79lbs pie . | |
|
|
2.4L 148 DOHC 16 VALVULAS 1995/2004[incluye PT CRUISER] : | 1er paso, 25lbs pie |
| 2do paso,50lbs pie | ||
| 3er paso repetir 50lbs pie | ||
| 4to paso un adicional de 90grados | ||
|
|
2.4L 148 DOHC turbo 16 VALVULAS 2003/2004 : | 1er paso, 25lbs pie |
| 2do paso,50lbs pie | ||
| 3er paso repetir 50lbs pie | ||
| 4to paso un adicional de 90grados | ||
 |
2.5L 150 jeep OHV 1996/2002 truck | 1er paso,22 lbs pie |
| 2do paso,45 lbs pie | ||
| 3er paso,repetir 45 lbs pie | ||
| 4to paso, tornillos # 1-2-3-4-5-6-y-8-9-10 =110 lbs pie ; | ||
| tornillo # 7, 100 lbs pie | ||
 |
2.5L 150 AMC OHV 1988/89 premier: | 1er paso,22 lbs pie |
| 2do paso,45 lbs pie | ||
| 3er paso,tornillos # 1-2-3-4-5-6-7-y-9-10 =110 lbs pie ; | ||
| tornillo # 8, 100 lbs pie | ||
|
|
2.5L SOHC 1986/95: | 1er paso, 45lbs pie |
| 2do paso,65,lbs pie | ||
| 3er paso, repetir 65lbs pie | ||
| 4to paso, un adicional de 90grados. | ||
|
|
2.5L SOHC Turbo 1989/92 | 1er paso, 45lbs pie |
| 2do paso,65,lbs pie | ||
| 3er paso, repetir 65lbs pie | ||
| 4to paso, un adicional de 90grados. | ||
|
|
2.6L SOHC 1978/89. tornillos del # 1 al 10, en frio, 65/72lbs pie ; caliente 73/79lbs pie ; tornillo # 11; 15lbs pie | |
|
|
2.6L 156 SOHC Turbo 8 valvulas 1984/89, tornillos del # 1 al 10, en frio, 65/72lbs pie ; caliente 73/79lbs pie ; tornillos # 11; 12/ 15lbs pie | |
|
|
