CABEZAS/ CULATAS

ESPECIFICACIONES DE APRIETE

FORD 8 CILINDROS



La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa]
En algunos casos, se requiere el cambio de tornillos por nuevos

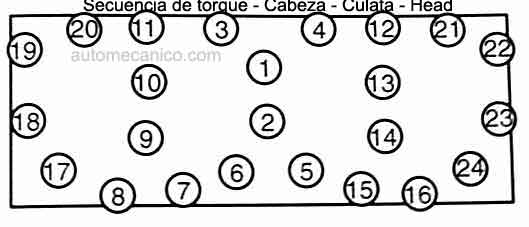

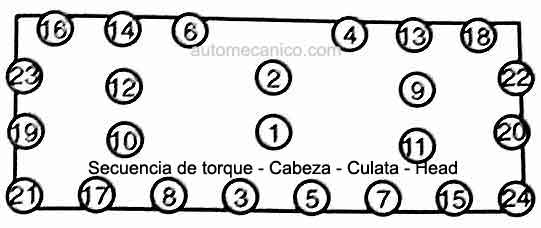

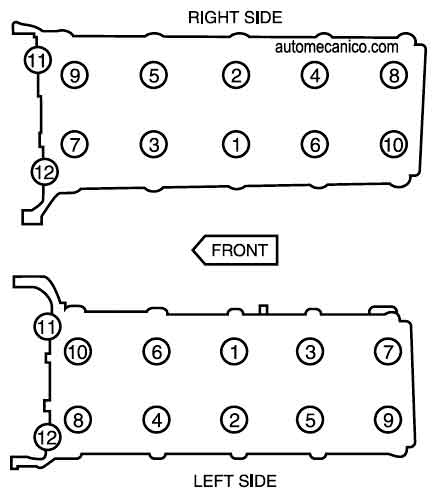

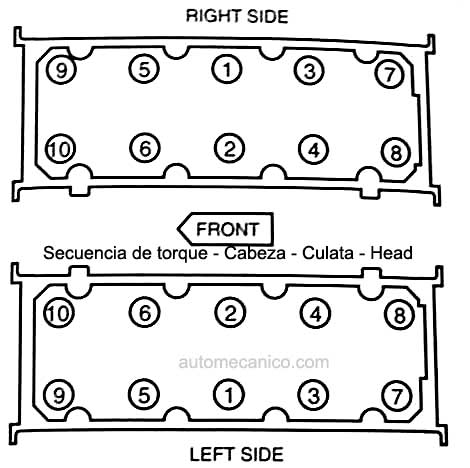

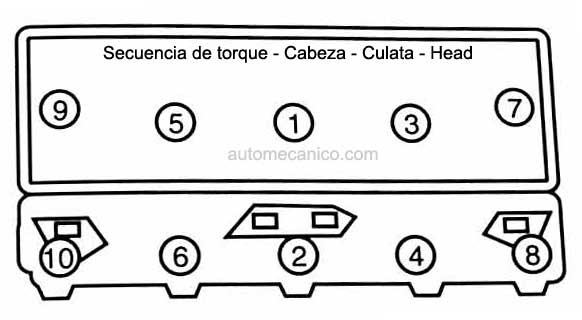

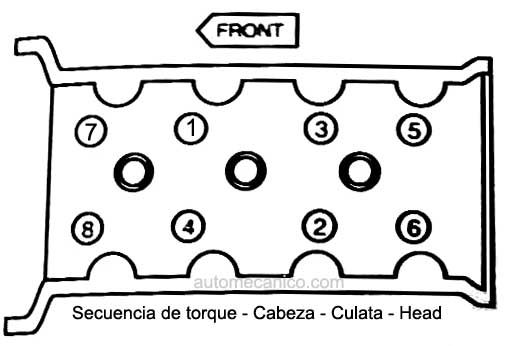

SECUENCIA DE APRIETE

FORD 8 CILINDROS--LIBRAS PIE--

136 L-HEAD [60 HP,17 STUD HEAD ] FORD  CABEZAS DE HIERRO  1937/40  50/60lbs pie
136 L-HEAD [60 HP,17 STUD HEAD ] FORD  CABEZAS DE ALUMINIO  1937/40  35/40lbs pie
207 DOHC [3.4L] 1996/99 SHO,  1er paso, 20/23lbs pie
2do paso, 85/95grados
221  OHV  1962/63    65/70lbs pie
221 L- Head [85 HP 21 Stud Head] Ford  1932/42  Cast Iron Heads 50/60lbs pie
221 L- Head [85 HP 21 Stud Head] Ford  1932/42  Cabezas de Aluminio 35/40lbs pie
221 L- Head [90 HP 24 Stud Head] Ford  1938/42  Truck Cast iron Heads 50/60lbs pie
221 L- Head [90 HP 24 Stud Head] Ford  1938/42  Cabezas de Aluminio 35/40lbs pie
221 L- Head [85 HP 21 Stud Head] Ford  1932/37  Truck Cast iron Heads 50/60lbs pie
221 L- Head [85 HP 21 Stud Head] Ford  1932/37  Cabezas de Aluminio 35/40lbs pie
239 OHV 1954/55 Truck   70lbs pie
239 OHV 1954/55 Car   70lbs pie
239 4 L- Head 1948/53 Truck  65/ 70
239 4 L- Head 1949/53 Car  65/ 70lbs pie
239 L-Head [90-95-100 HP -24 Stud Head Ford Mercury] 1939/48 Cast Iron Head   50/60lbs pie
239  4 L-Head [90-95-100 HP -24 Stud Head Ford Mercury] 1939/48 cabezas de aluminio  35/40lbs pie
241 DOHC 3.9L  32 valvulas 2000/2002  LS Thunderbird : Lincoln LS  200/03 vin A
 		 1er paso Tornillos M10 = 15lbs pie
2do paso Tornillos M10 =26lbs pie
3er paso,Tornillos M10 =33lbs pie
4to paso 90grados
5to paso un adiocional de 90grados
6to paso,Tornillos M8 = 15lbs pie  mas un adicional de 90grados
255 OHV [4.2L] 1980/82 =  65/72lbs pie
255 4 L-Head Mercury 1948/54 =  65/70lbs pie
256 OHV MERCURY 1954/55 =  75lbs pie
260 1962/65 :  =  65/70lbs pie
272 1955/58  70/75lbs pie
279 1952/55 Truck  Excluye tornillos  marcados "FT" :  90lbs pie. Tornillos marcados "FT" 110lbs pie.
281 SOHC [4.6L 16 valvulas] 1997/04 Truck [ excluye explorer,Mountaineer] 1er paso 27-32lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
281 SOHC [4.6L 16 valvulas] 2002/04 Truck [Explorer,Mountaineer] 1er paso 30lbs pie
2do paso, 85/95grados
3er paso, aflojar una vuelta
4to paso, repetir 30lbs pie
5to paso,85/95grados
6to paso,un adicional de 85/95grados
281 SOHC [4.6L 16 valvulas] 1996/04 automoviles, 1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, aflojar una vuelta
4to paso, repetir 27/32lbs pie
5to paso,85/95grados
6to paso,un adicional de 85/95grados
281 SOHC [4.6L 16 valvulas] 1993/95 automoviles, 1er paso 25/30lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
281 SOHC [4.6L 16 valvulas] 1991/92 automoviles, 1er paso 15/22lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
281 DOHC [4.6L 32 valvulas] 2003/04 truck, 1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, aflojar una vuelta
4to paso, repetir 27/32lbs pie
5to paso,85/95grados
6to paso,un adicional de 85/95grados
281 DOHC [4.6L 32 valvulas] 1996/04 automoviles, 1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, aflojar una vuelta
4to paso, repetir 27/32lbs pie
5to paso,85/95grados
6to paso,un adicional de 85/95grados
281 DOHC [4.6L  32 valvulas] 1993/95, 1er paso 25/30, 2do paso, 85/95 grados, 3er paso, un adicional de 85/95 grados 1er paso 25/30lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
281 DOHC [4.6L  32 valvulas supercharged] 2003/04, 1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, aflojar una vuelta
4to paso, repetir 27/32lbs pie
5to paso,85/95grados
6to paso,un adicional de 85/95grados
289 1963/68  : 65/70lbs pie
292 1955/64 : 70/75lbs pie
302 [5.0L] 1996/2001 Truck vin P Flanged, Hex Head Bolts: 1er paso 30, 2do paso 50, 3er paso un adicional de 90grados. 1er paso 30lbs pie
2do paso, 50grados
3er paso, un adicional de 90grados
302 [5.0L] 1992/96 truck vin "N" Flanged, Hex Head Bolts: 1er paso 25/35, 2do paso 45/55, 3er paso un adicional de 85/95 grados. 1er paso 25/35lbs pie
2do paso, 45/55lbs pie
3er paso, un adicional de 85/95grados
302 [5.0L] 1986/92 Standart Hex Head Bolts: 1er paso 55/65lbs pie
2do paso, 65/72lbs pie
302 [5.0L] 1968/85 excluye Boss    65/72lbs pie
302 [5.0L] 1969/71  Boss   upper 80, lower 70lbs pie
302 [5.0L] 1956/63 truck: 100/110lbs pie
302 [5.0L] 1969/71 Boss, Upper 80, Lower 70lbs pie .
302 1956/63 Truck 100/110lbs pie .
312  1956/60  65/75lbs pie.
312  1957 supercharged  65/75lbs pie.
317 1952/55  Truck  Excluye tornillos marcados "FT" 90lbs pie;    Tornillos marcados "FT" 110lbs pie.
317.5  1952/54 Car : 80/90lbs pie .
330  OHV [5.4L truck ] 1964/78-Truck 80/90lbs pie.
330  SOHC [5.4L 16 valvulas- truck] 1997/04 Truck

330  SOHC [5.4L 32 valvulas -truck] 1999/04  Truck

 1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
330  SOHC [5.4L 32 valvulas -truck] 1999/01:  1er paso 30lbs pie
2do paso, 90grados
3er paso, aflojar una vuelta
4to paso, repetir 30lbs pie
5to paso,90grados
6to paso,un adicional de 90grados
330  SOHC [5.4L 16 valvulas -truck supercharged] 1999/04  1er paso 27/32lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
332 1956/64 Truck, 100/110lbs pie
332 1958/59 automoviles, 80/90lbs pie
333 Canada 1964 truck, 100-110lbs pie
336.7 L Head Lincoln  1949-51 Tuercas 50-55; Cap screws 65-70lbs pie
341 Lincoln 1955; 80-90lbs pie
351C  1970/74;  95/105lbs pie
351M [5.8L] 1975/82;  95/105lbs pie
351W [5.8L] 1973/98, 1er paso 85lbs pie
2do paso, 95lbs pie
3er paso, un adicional de 105/112lbs pie.
351W [5.8L]1969/72 , 95/100lbs pie
352 1958/67, 80/90lbs pie .
359 [5.9] 1973/78 Truck  90lbs pie .
360 [5.9] 1968/76 , 90lbs pie .
361 [5.9] 1964/78 Truck 90lbs pie .
361  Edsel  1958/59 Car 80/90lbs pie .
368 Lincoln 1956/57 80/90lbs pie
370 [6.1L]1979/91 Truck , 1er paso 80lbs pie
2do paso, 100/110lbs pie
3er paso, un adicional de 130/140lbs pie
383  Mercury 1958/60  85/105lbs pie  .
389 [6.4L] 1974/78 Truck,: 90lbs pie .
390 [6.4L]   1961/76,: 90lbs pie  .
391 [6.4L]  truck  1964/78,: 90lbs pie .
400 [6.6L] 1971/82, : 95/105lbs pie .
401 1964/78 Truck : 170/180lbs pie  .
401 1958/63 Truck 130/150lbs pie .
406 1962/63  100/105lbs pie .
410 Mercury 1966/67 :  80/90lbs pie.
410 Edsel 1958  85/105lbs pie .
420 Diesel [6.9L] 1985/87, 1er paso 40lbs pie
2do paso, 70lbs pie
3er paso, 80lbs pie
4to paso, 87lbs pie
420 Diesel [6.9L] 1983/84 1er paso 40lbs pie
2do paso, 70lbs pie
3er paso, 80lbs pie
4to paso, repetir 80lbs pie
427 1963/68 : 100/105lbs pie.
428 1966/70 : 80/90lbs pie .
429 [7.0L] 1987/99 Truck 1er paso 80lbs pie
2do paso, 110lbs pie
3er paso, 130/140lbs pie
429 [7.0L] 1979/86 Truck 130/140lbs pie
429 [7.0L]  1968/73 Car 130/140lbs pie  .
430 1964/65 : 125/135lbs pie .
430 1958/63: 85/105lbs pie  .
444 Diesel [7.3L],IDI  1991/95, 1er paso,65lbs pie
 2do paso,90lbs pie
3er paso,110lbs pie
4to paso,repetir 110lbs pie
444 Diesel [7.3L], IDI 1988/90, 1er paso,65lbs pie
 2do paso,90lbs pie
3er paso,110lbs pie
444 Turbo Diesel [7.3L DI ], 2000/03- Nota:la figura superior indica las secuencias;para los pasos 1 y 2, y la figura inferior indica las secuencias, para los pasos . 3 y 4. 1er paso,65lbs pie
2do paso,85lbs pie
3er paso,95lbs pie
4to paso,repetir 95lbs pie
444 Turbo Diesel [7.3L DI], 1994/99, . Nota: la figura superior indica  la secuencia , paro los pasos  1 y 2. La figura inferior indica la secuencia para el paso #3y4 1er paso,65lbs pie
2do paso,85lbs pie
3er paso,95lbs pie
4to paso,repetir 95lbs pie
444 Diesel [7.3L],IDI  1992/94 1er paso,65lbs pie
2do paso,90lbs pie
3er paso,110;lbs pie
4to paso,repetir 110lbs pie
460[7.5L] 1968/98 Truck ;  1er paso,80/90lbs pie
2do paso,100/110lbs pie
3er paso,130/140lbs pie
462 Lincoln  1966/68, 135/145lbs pie .
475 [7.8L] 1972/79 Truck 170/180lbs pie .
477 [7.8L] 1964/81  Truck 170/180lbs pie  .
477 [7.8L] 1958/63 130/150lbs pie
534 [8.8L]  1964/81 Truck 170/180 lbs pie.
534 [8.8L]  1958/63 Truck 130/150lbs pie.
