CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
TORQUES |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

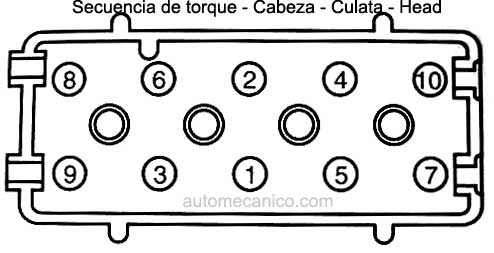

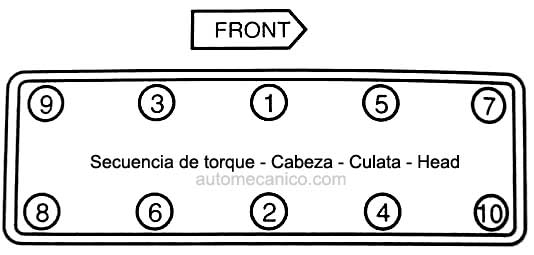

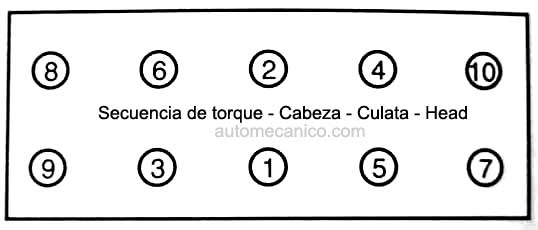

| SECUENCIA |
HONDA 4 CILINDROS - Libras pie - |
|
 |
1169cc SOHC [EB1] 1973: 37/42lbs pie en dos pasos. |
 |
|
|
1238cc SOHC [EB2,EB3] 1974/79 : 37/42lbs pie en dos pasos. | |
 |
1335cc SOHC [EJ1] 1980/83 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1335cc SOHC [EN1] 1980/83: 37/42lbs pie en dos pasos. | |
|
|
1339cc SOHC [LDA1] Hybrido, 2003: | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
 |
1342cc SOHC [D13A1,D13A2], 8 valvulas,1987: ; | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1342cc SOHC [EV1,EV2] 8 valvulas,1984/86 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC [D15A1,D15A2, D15A3] 12 valvulas, 1987 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC ,[EW1,EW2] 12 valvulas,1984/86 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC ,[EW3,EW4] 12 valvulas,1985/86 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC ,[D15A2] 8 valvulas,1987 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC ,[EW1] 8 valvulas,1985/86 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC ,[EM1] 8 valvulas,1980/83 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1488cc SOHC, [EC,ED1,ED2,ED3,ED4,] 8 valvulas, 1975/79, 44lbs pie en dos pasos. . | |
 |
1493cc SOHC [D15B7, D15B8] 16 valvulas,1992/95 : | 1er paso, 14lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1493cc SOHC [D15Z1] 16 valvulas,1992/95 : | 1er paso, 14lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1493cc SOHC [D15B1, D15B2,] 16 valvulas, 1988/91 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie | ||
|
|
1493cc SOHC [D15B8] 8 valvulas, 1992/95 : | 1er paso, 14lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1493cc SOHC [D15B6] 8 valvulas, 1988/91 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
 |
1590cc SOHC [D16B5] 16 valvulas, 1998/2000 : | 1er paso, 13lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
 |
1590cc SOHC [D16Y5,D16Y7,D16Y8] 16 valvulas,1996/2000 : | 1er paso, 13lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1590cc SOHC [D16Z6] 16 valvulas,1992/95: | 1er paso, 13lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1590cc SOHC, [D16A6] 16 valvulas, 1988/91: | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1595cc DOHC [D16A2,D16A3,D16A4] 16 valvulas, 1994/2000 : | 1er paso, 13lbs pie |
| 2do paso, 36lbs pie | ||
| 3er paso, 49lbs pie | ||
| 4to paso, tornillos 1,y 2, repetir,49lbs pie | ||
|
|
1599cc SOHC [EF1,EF2,EG] 1976/79 : 44lbs pie en dos pasos.. | |
|
|
1601ccSOHC [EZ1] 1984/85: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1601cc SOHC [EL] 1979/83 : | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1668cc SOHC [D17A1,D17A2,D17A6,D17A7] 16 valvulas, 2001/03 : | 1er paso, 14lbs pie |
| 2do paso, 36lbs pie. | ||
| 2do paso, 49lbs pie. | ||
|
|
1751cc SOHC [EK1] 12 valvulas,1979/83: | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie. | ||
|
|
1829cc SOHC [A18A1, A18A2] 12 valvulas,1987: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1829cc SOHC [ET1,ET2] 12 valvulas,1984/86: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1829cc SOHC, [ES1,ES2,ES3] 12 valvulas,1983/85 : | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1955cc SOHC [A20A1, A20A2, A20A3, A20A4] 12 valvulas,1987/89: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1955cc SOHC [BS1,BS2] 12 valvulas,1986: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1955cc SOHC[BT1,BT2] 12 valvulas,1985/86 : | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1958cc SOHC [20A3] 12 valvulas,1988/90: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
1958cc DOHC [20A5]16 valvulas,1988/91: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
 |
1972cc DOHC [B20Z2] 16 valvulas,1999/2001: | 1er paso, 22lbs pie |
| 2do paso, 63lbs pie. | ||
|
|
1972cc DOHC [B20B4] 16 valvulas,1997/98: | 1er paso, 22lbs pie |
| 2do paso, 63lbs pie. | ||
 |
1997cc DOHC [F20C1] 16 valvulas, 2000/03 : | 1er paso,Tornillos del 1 al 10 = 22lbs pie |
| 2do paso, Tornillos del 1 al 10 = 90grados | ||
| 3er paso, Tornillos del 1 al 10 = 90grados [Nota: tornillos nuevos un adicional de 90grados] | ||
| 4to paso, tornillo # 11= 16lbs pie | ||
 |
1998cc DOHC [K20A3] 16 valvulas, 2002/04 : | 1er paso, 29lbs pie |
| 2do paso, 90grados | ||
| 3er paso, 90grados | ||
| Nota: tornillos nuevos un adicional de 90grados. | ||
|
|
2056ccDOHC [B21A1] 16 valvulas, 1990/91: | 1er paso, 22lbs pie |
| 2do paso, 49lbs pie. | ||
|
|
2156cc SOHC [F22B1,F22B2,F22B6] 16 valvulas, 1994/97: | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 72.3lbs pie | ||
|
|
2156cc SOHC [F22A1, F22A6] 16 valvulas, 1992/96, | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 72.3lbs pie | ||
|
|
2156cc SOHC [F22A1,F22A4,F22A6] 16 valvulas, 1990/91: | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 78lbs pie | ||
|
|
2157cc DOHC [H22A4] 16 valvulas, 1997/2001: | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 72.3lbs pie | ||
|
|
2157cc DOHC [H22A1] 16 valvulas, 1993/96: | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 78lbs pie | ||
|
|
2254cc SOHC [F23A1,F23A4.F23A5,F23A7] 16 valvulas,1998/2002: | 1er paso, 22lbs pie |
| 2do paso, 90grados | ||
| 3er paso, 90grados | ||
| Nota: tornillos nuevos un adicional de 90grados. | ||
|
|
2259cc DOHC [H23A1] 16 valvulas, 1992/96 : | 1er paso 29lbs pie |
| 2do paso 51lbs pie | ||
| 3er paso, 78lbs pie | ||
 |
2559cc SOHC [ 4ZE1] 8 valvulas,1994/97: | 1er paso, 58lbs pie |
| 2do paso, 72lbs pie. | ||
|
|
2354cc DOHC [K24A1, K24A4] 16 valvulas, 2002/04 : | 1er paso, 22lbs pie |
| 2do paso, 90grados | ||
| 3er paso, 90grados | ||
| Nota: tornillos nuevos un adicional de 90grados. | ||
|
|
