CABEZAS/ CULATAS

ESPECIFICACIONES DE APRIETE

HYUNDAI 4 CILINDROS



La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa]
En algunos casos, se requiere el cambio de tornillos por nuevos

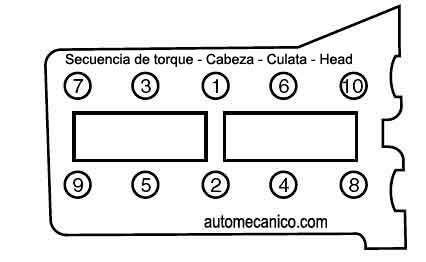

SECUENCIA

HYUNDAI, 4 CILINDROS

1439cc OHV  [4G33] 1984/87: 1er paso,Tornillos del 1 al 10, = 25lbs pie
2do paso, Tornillos del 1 al 10 = 51/54lbs pie
3er paso,Tornillos señalados con el # 11, = 11/15lbs pie
1468cc. SOHC [G4AJ, G4DJ, G15B, 4G15, 8 valvulas]  [Los modelos equipados con carburador llevan 4 jets.valv adicionales],  1986/94 : En frio = 51/54lbs pie
Caliente = 58/61lbs pie.
1494 cc SOHC [G4EK 12 valvulas] 2000/02 1er paso  = 17-20lbs pie.
2do paso =  60-62grados
tercer paso, confirmar =  60-62grados
1494 cc SOHC [G4EK 12 valvulas] 1993/99; En frio = 51/54lbs pie
Caliente = 58/61lbs pie.
1494 cc DOHC [G4FK 16 valvulas] 1996/98; En frio = 51/54lbs pie
Caliente = 58/61lbs pie.
1494 cc SOHC TURBO [G4EK -T -12 valvulas] 1993/95; En frio = 51/54lbs pie
Caliente = 58/61lbs pie.
1595 cc DOHC  [G4CR 16 valvulas] 1992/95; =  76-83lbs pie.  En dos pasos
1597cc SOHC [4G32,G32B; 8 valvulas] 1985/87 1er paso,Tornillos del 1 al 10, = 25lbs pie
2do paso, Tornillos del 1 al 10 = 51/54lbs pie
3er paso,Tornillos señalados con el # 11, = 11/15lbs pie
1599cc DOHC [G4CR 16 valvulas] 2001/03. 1er paso, 22lbs pie
2do paso, 90grados
3er paso, Aflojar todos los tornillos
4to paso repetir  22lbs pie
5to paso  90grados
1796cc DOHC [G4CN,G4DN 16 valvulas], 1996/98: 1er pasoTornillos M10, = 22lbs pie
2do pasoTornillos M10, = 60/65grados
3er paso,Tornillos M10, repetir = 60/65grados
1er paso,Tornillos M12, = 26lbs pie
2do paso,Tornillos M12 = 60/65grados
3er paso,Tornillos M12 repetir = 60/65grados
1796cc DOHC [G4CN 16 valvulas] 1993/95 : En dos pasos,76/83
1975cc DOHC [G4CP 16 valvulas] 1999/2003 : 1er pasoTornillos M10, = 22lbs pie
2do pasoTornillos M10, = 60/65grados
3er paso,Tornillos M10, repetir = 60/65grados
1er paso,Tornillos M12, = 26lbs pie
2do paso,Tornillos M12 = 60/65grados
3er paso,Tornillos M12 repetir = 60/65grados
1975cc DOHC [G4CP 16 valvulas] 1997/98 : 1er pasoTornillos M10, = 22lbs pie
2do pasoTornillos M10, = 60/65grados
3er paso,Tornillos M10, repetir = 60/65grados
1er paso,Tornillos M12, = 26lbs pie
2do paso,Tornillos M12 = 60/65grados
3er paso,Tornillos M12 repetir = 60/65grados
1997cc SOHC [G63B 8 valvulas]1987/88 En frio 65/72; Caliente 73/79 En frio = 65/72lbs pie
Caliente = 73/79lbs pie.
1997cc DOHC [G4CP 16 valvulas]1995/98 : En frio 65/72lbs pie; En dos pasos
1997cc DOHC [G4CP 16 valvulas]   1992/94 : 76/83lbs pie En dos pasos
2351cc SOHC [G4CS] 8 valvulas 1989/91 En frio = 65/72lbs pie
Caliente = 73/79lbs pie.
2351cc DOHC [4G64] 16 valvulas,  2001/03 Truck, : 1er paso 46lbs pie.
2do paso, Aflojar todos los tornillos
3er paso 14lbs pie.
4to paso, 90grados
5to paso, un adicional de 90grados
2351cc DOHC [4G64] 16 valvulas 2001/03 Automoviles, 1er paso 14lbs pie.
2do paso, 90grados
3er paso, Aflojar todos los tornillos
4to paso repetir 14lbs pie.
5to paso,  90grados
6to paso un adicional de 90 grados

OHV- Arbol de levas sencillo con empujadores
SOHC :  1 Arbol de levas sobre la cabeza
DOHC : Doble arbol de levas sobre la cabeza

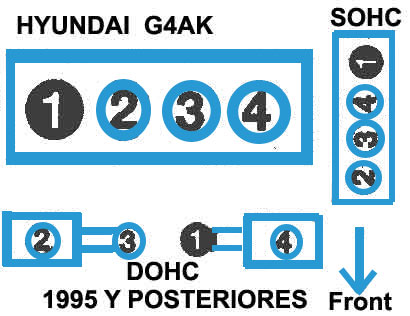

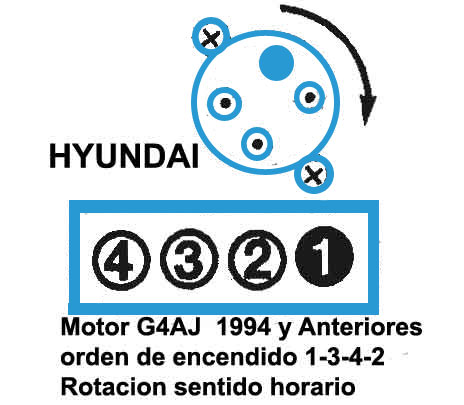

Orden de Encendido
