CABEZAS / CULATAS |
ESPECIFICACIONES DE APRIETE |
|
INFINITI V-8 CILINDROS |
|
|
|
|
INFINITI V-8 CILINDROS |
| La forma de torquear una
cabeza o culata, en algunos casos nos pueden parecer
ceremoniosos, y engorrosos.Pero recuerde, que son las
especificaciones tecnicas |
| Estas especificaciones,
pretenden que la cabeza [culata] quede perfectamente sentada
sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo
sujetan, tengan un apriete uniforme, evitandose asi, la
deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a
continuacion; es una recopilacion, traducida, tomada de:
"Fel-pro
torque tables", las medidas estan, en"libras
pie" y cuando se menciona grados, se refiere a
torque de angulo., |
|
| Tome nota que una vuelta
completa, equivale a 360grados. [ existen a la venta,
torquimetros, en libras pie, y, adaptaciones, que permiten medir,
los grados, cuando se aprieta una tuerca, tornillo o perno]. |

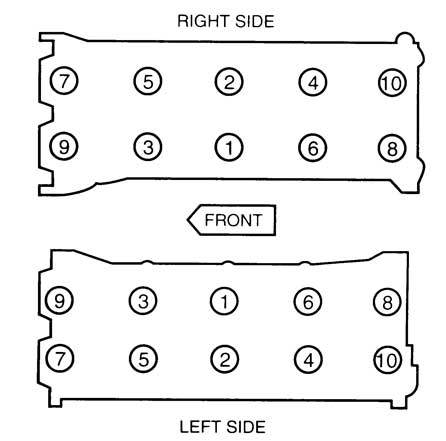

| Asimismo incluimos, la
figura de la respectiva cabeza, con la indicacion, o
secuencia que se debe
seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas- |
| Recuerde que para remover
una cabeza [culata] de su posicion, debe hacerlo cuando el motor
este frio; aflojando las tuercas, o, tornillos, siguiendo la
secuencia en forma inversa] |
| Antes de aflojar las tuercas, o, tornillos, se debe drenar
el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica] |
| Igualmente si el motor usa arbol de levas en la
cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing
belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata]. |
|
|
|
| En algunos casos se requiere, el reemplazo de tornillos
por nuevos. |
|
| SECUENCIA |
INFINITI V-8 CILINDROS-LIBRAS PIE &
GRADOS |
|
 |
4130cc DOHC (VH41DE) 32 Valvulas
--1997/2001-- |
|
1er paso, = 22
lbs pie |
| 2do paso, =
69
lbs pie |
| 3er paso, =
aflojar todos los tornillos |
| 4to paso, =18-25
lbs pie |
| 5to paso= un
adicional de
90-95
grados |
|
 |
4494cc DOHC (VK45DE) 32 Valvulas
--2002/08-- |
|
1er paso, = 72
lbs pie |
| 2do paso, =
aflojar todos los tornillos |
| 3er paso, =
29-36
lbs pie |
| 4to paso, =60-65
grados |
| 5to paso= un
adicional de
60 -65
grados |
|
|
|
4494cc DOHC (VH45DE) 32 Valvulas
--1990/96-- |
|
1er paso, = 22
lbs pie |
| 2do paso, =
69
lbs pie |
| 3er paso, =
aflojar todos los tornillos |
| 4to paso, =
18-25
lbs pie |
| 5to paso=69-72
lbs pie O
90-95
grados |
|
|
|
5552cc DOHC (VK56DE) 32 Valvulas
--2004/08-- |
|
1er paso, = 72
lbs pie |
| 2do paso, =
aflojar todos los tornillos |
| 3er paso, =
33
lbs pie |
| 4to paso, =60
grados |
| 5to paso= un
adicional de
60
grados |
|
|
|
|
