CABEZA - CULATA

ESPECIFICACIONES DE APRIETE

ISUZU- 6 CILINDROS
La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa]
En algunos casos, se requiere el cambio de tornillos por nuevos

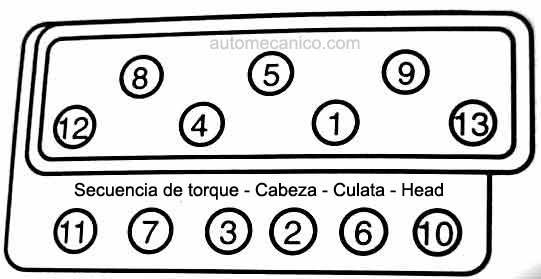

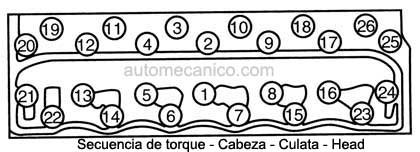

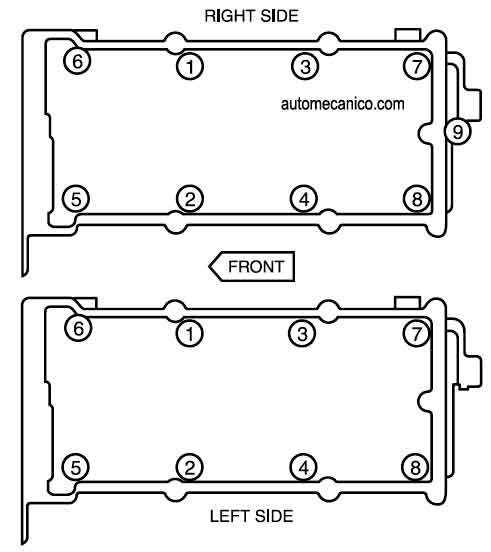

secuencia de apriete Isuzu 6 cilindros
2835cc OHV [LL2]12 valvulas 1989/91 : 1er paso 40lbs pie
2do paso 90grados
3136cc OHV [LG6] 1991/94 1er paso 40lbs pie
2do paso 90grados
3165cc SOHC [6VD1] 24 valvulas, 1996/97 : Tornillos M11, 1 al 8, = 47lbs pie
Tornillos M8 - 9-10-11, = 15 lbs pie
3165cc SOHC [6VD1] 24 valvulas, 1992/95 : Tornillos M11, 1 al 8, = 47lbs pie
Tornillos M8 - 9-10- = 15 lbs pie
3165cc DOHC [6VD2] 24 valvulas, 1998/2003 : 1er paso 21lbs pie
2do paso 47lbs pie
3165cc DOHC [6VD1] 24 valvulas, 1992/95 : Tornillos M11, 1 al 8, = 47lbs pie
Tornillos M8 - 9-10- = 15 lbs pie
3165cc DOHC [6VE1] 24 valvulas, 1998/2003 : 1er paso 21lbs pie
2do paso 47lbs pie
4200cc DOHC vin S 24 valvulas, 2003: 1er paso,Tornillos 1 al 14,  = 22lbs pie
2do paso,Tornillos 1 al 14 = 90grados
3er paso Tornillos 1 al 14, = 65grados
4to paso, solo el tornillo # 15,= 5lbs pie, mas un adicional de 120grados
5to paso, solo tornillos # 16 y 17,= 5lbs pie, mas un adicional de 60grados.
4293cc OHV [LB4,LF4]12 valvulas 1997/2001: 1er paso. todos los tornillos 22lbs pie
2do paso tornillos largos 75grados;
 tornillos medianos 65grados;
 tornillos cortos 55grados.
5785cc Turbo Diesel [6BD1-T] Turbo Diesel, 1987/95 : 1er paso, 50lbs pie
2do paso, 65lbs pie
3er paso, un adicional de 60/90grados

Especificaciones de apriete  en libras pie

Torque Specifications all reading in ft lbs.
Año   ID  VIN

LITROS [c.c.]

Bancada

 Biela

Polea de Cigueñal

 Volante [flywheel]
1993/94 L 2.3 [2254] 72 43 87 40
  E 2.6 [2559] 72 43 87 40
  Z 3.1 [3089] 72 39 70 52
  V 3.2 [3165] 29 40 123 40

1995

 L 2.3 [2254] 72 43 87 40
  E 2.6 [2559] 72 43 87 40
  V 3.2 [3165] 29 40 123 40

1996/97

 F22B6 2.2 [2156] 54 34 181 54
  W 2.2 [2189] 70 38 77 55
E 2.6 [2559] 72 43 87 40
  V 3.2 [3165] 29 40 123 40
ISUZU-AMIGO-TROOPER-OASIS-PICKUP- RODEO- HOMBRE
ESPECIFICACIONES PARA AFINAMIENTO    TUNE UP

AÑO

ID VIN

 Motor desplaz. apertura de

Tiempo de Encendido,TM

Tiempo de encendido,TA

Presion de Gasolina [psi]

 RPM ralenti valvulas claridad
Litros.[cc.] Bujias [S.Plug] TM TA admision

escape

1993

L

2.3 [2254]

0.040

6.APMS

6.APMS

3.5

 850 950 0.006 0.010
1993 E 2.6 [2559] 0.040 12.APMS 12.APMS 35 850 950 0.008 0.008
1993 Z 3.1 [3098] 0.040 10.APMS 10.APMS 9-13 800 800 [1] [1]
1993 V 3.2  [3165] 0.040-0.043 5.APMS 5.APMS 41-46 750 750 N/A N/A

1994

 L 2.3 [2254] 0.040 [2] [2] [3] 850 950 [4] [4]
1994 E 2.6 [2559] 0.040 12 .APMS 12APMS 35 850 950 0.008 0.008
1994 Z 3.1 [3098] 0.040 10.APMS 10APMS 9-13 800 800 [1] [1]
1994 V 3.2 [3165] 0.040-0.043 5.APMS 5.APMS 41-46 750 750 N/A N/A

1995

 L 2.3 [2254] 0.040 12.APMS - 35 850 950 0.008 0.008
1995 E 2.6 [2559] 0.040 12 .APMS 12APMS 35 850 950 0.008 0.008
1995 V 3.2 [3165] 0.040-0.043 5.APMS 5.APMS 41-46 750 750 N/A N/A
1996 F22B6 2.2 [2156] 0.039-0.043 - 15.APMS 38-46 - 650-750 0.009 0.011
1996 W 2.2 [2189] 0.060 N/A - 41-47 N/A - N/A N/A
1996 E 2.6 [2559] 0.040 12. A [5] 12.A[5] 35 900 [5] 900[5] 0.006 0.010
 1996 V 3.2 [3165] 0.040 5.A [5] 5 A [5] 41-46 750 750 HYD HYD
Recuerde que la informacion  de control de emission, contenida en la etiqueta pegada, en alguna parte del compartimiento del motor, prevalece, sobre la informacion contenida en esta pagina.
APMS. antes del punto muerto superior = [Before top dead center TDC] [2] Con carburador 6 APMS-  fuel injection 12.APMS
HYD.hydraulica [3] Carburador 3.5 psi- Fuel injection 35 psi
N/A   No ajustable [4] Carburador- admision 0.006 - escape 0.010 - fuel injection 0.008
[1] zero de apertura mas 1-1/4 de vuelta [5] Controlado por el ECM [modulo de control electronico], no es ajustable
