CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
JEEP 4 CILINDROS |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

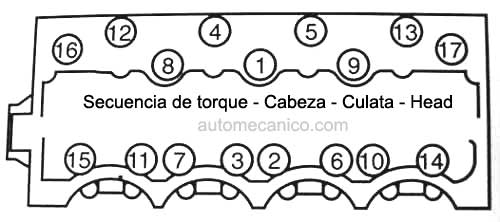

| SECUENCIA |
JEEP 4 CILINDROS |
mayo 2007 |
 |
121 Turbo Diesel Renault [2.1L] 1985/90, | 1er paso,22lbs pie |
| 2do paso, 37lbs pie | ||
| 3er paso, 73.5lbs pie | ||
 |
134F- F Head, 1950/73[Hurricane], 65/70lbs pie. | |
|
|
134L -L Head 1939/66 [lightning , 65/70lbs pie. | |
 |
148 DOHC [2.4L] 16 valvulas Dodge Truck; 2002/03 | 1er paso 25lbs pie |
| 2do paso 50lbs pie | ||
| 3er paso 50 nuevamente | ||
| 4to paso 90grados | ||
 |
150 [2.5L OHV] 1998/2002 | 1er paso,22lbs pie |
| 2do paso,45lbs pie - | ||
| 3to paso,repetir 45lbs pie | ||
| 4to paso, tornillos 1-2-3-4-5-6 y 8-9-10 =110lbs pie | ||
| tornillo # 7, 100lbs pie | ||
|
|
150 [2.5L OHV] 1991/97 | 1er paso, 22lbs pie |
| 2do paso,45lbs pie | ||
| 3er paso,tornillos 1-2-3-4-5-6 y 8-9-10 =110lbs pie | ||
| tornillo # 7= 100lbs pie | ||
 |
150 [2.5L OHV] 1989/90 | 1er paso, 22lbs pie |
| 2do paso 45lbs pie | ||
| 3er paso,tornillos, 1,2,3,4,5,6,7,y, 9,10, 110lbs pie | ||
| tornillo # 8, 100lbs pie | ||
|
|
150 [2.5L] 1983/88, | Tornillos 1-2-3-4-5-6-7-y -9-10 = 85lbs pie |
| tornillo # 8 =75lbs pie | ||
|
|
150 [2.5L] 1980/83, 92lbs pie.en tres pasos. | |
|
|
