CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
JEEP 6 CILINDROS |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

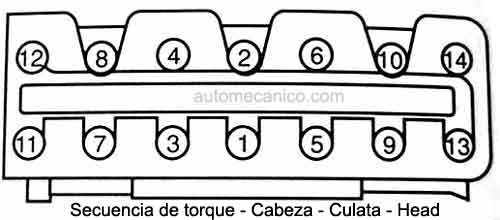

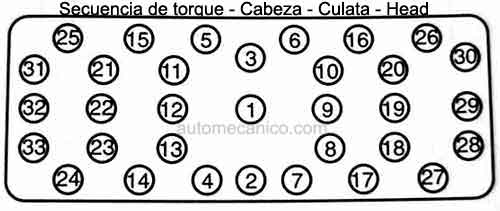

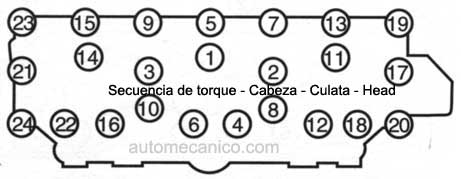

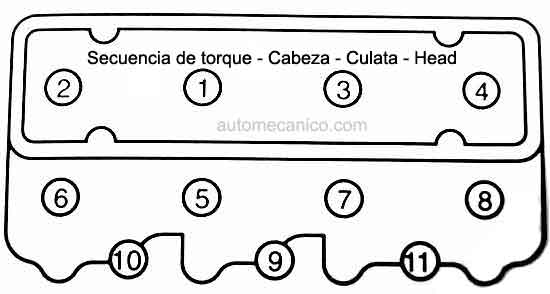

| SECUENCIA |
JEEP 6 CILINDROS |
FEBRERO 2007 |
 |
148L L-Head Willys 1947/51 60-65lbs pie | |
 |
161F F-Head Willys 1952/55 60-65lbs pie | |
|
|
161L L-Head Willys 1950/55 60-65lbs pie | |
 |
173 [2.8L Chevrolet Truck] 1984/86 , 70lbs pie en tres pasos. | |
 |
225 Buick 1966/71 65/70lbs pie. | |
 |
226 SOHC 3.7L 12 valvulas Dodge Truck 2002/2003 | 1er paso, Tornillos M11; 1 al 8 = 20lbs pie |
| 2do paso, Tornillos M11; 1 al 8 = 20lbs pie nuevamente | ||
| 3er paso. tornillos M 8; 9 al 12 = 10lbs pie | ||
| 4to paso tornillos M11; 1 al 8 = 90grados | ||
| 5to paso tornillos M 8; 1 al 8 = 90grados adicionales | ||
| 6to paso tornillos M8; 9 al 12 = 19lbs pie | ||
 |
226L-Head 1947/66 , 30/35lbs pie. | |
 |
230 SOHC Continental 1962/65, tornado 80/95lbs pie | |
 |
232 1973/79 , 105lbs pie, en tres pasos. | |
 |
232 1965/72 , 80/85lbs pie. | |
|
|
242 [4.0L] 1991/2003 | 1er paso,= 22lbs pie |
| 2do paso,= 45lbs pie - | ||
| 3er paso repetir = 45lbs pie | ||
| 4to paso, tornillos 1,2,3,4,5,6,7,8,9,10 y 12,13,14; =110lbs pie | ||
| tornillo # 11, =100lbs pie | ||
|
|
242 [4.0L] 1987/90 | 1er paso,= 22lbs pie |
| 2do paso,= 45lbs pie | ||
| 3er paso, tornillos 1,2,3,4,5,6,7,8,9,10,11,12,13, =110lbs pie | ||
| tornillo # 14 =100lbs pie. | ||
|
|
258 [4.2L] 1981/90, 85lbs pie en tres pasos. | |
|
|
258 [4.2L] 1973/80, 105lbs pie en tres pasos. | |
|
|
258 [4.2L] 1971/72, 80/85lbs pie en tres pasos. | |
|
|
