CABEZAS/ CULATAS

ESPECIFICACIONES DE APRIETE

MAZDA
La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa]
En algunos casos, se requiere el cambio de tornillos por nuevos

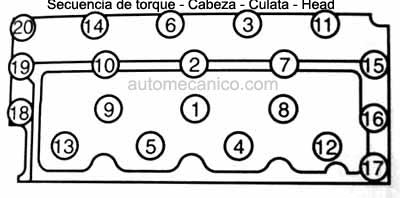

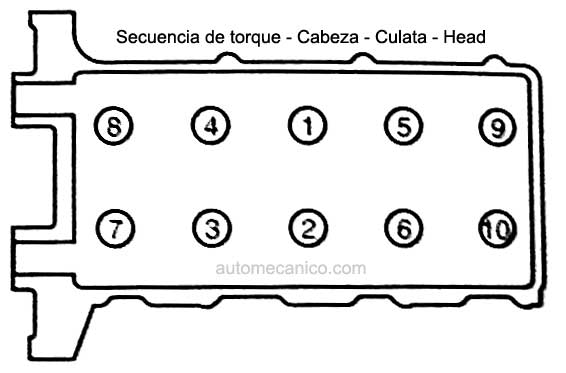

SECUENCIA

MAZDA 4 CILINDROS  LIBRAS PIE&GRADOS

1272cc SOHC [TC] 1976/78: En frio 47/51lbs pie
Caliente 51/54lbs pie
1415cc SOHC [UC] 1979/80    En frio 47/51lbs pie,
Caliente 51/54lbs pie
1489ccDOHC [Z5-DE]  16 valvulas 1995/98 1er paso, 13/16lbs pie
2do paso 90grados
3er paso un adicional de 90grados
1490cc SOHC [D5] 1981/85. 56/59lbs pie
1490cc SOHC [E5] 1981/85. 56/59lbs pie
1586cc SOHC [NA] 1970/77: 1er paso 20lbs pie
2do paso, 40lbs pie
3er paso, 56/60lbs pie
4to paso caliente el motor
5to paso, 69/72lbs pie.
1597cc SOHC [B6] 8 valvulas.1986/94, 56/60lbs pie en tres pasos
1597cc SOHC [B6] 16 valvulas.1992/93: 56/60lbs pie en tres pasos
1597cc DOHC [ZM-DE] 16 valvulas.1999/03: 1er paso, 13/16lbs pie
2do paso 85/95grados
3er paso un adicional de 85/95grados
1597cc DOHC [B6-ZE] 16 valvulas1990/95:  56/60lbs pie en tres pasos
1597cc DOHC Turbo [B6-T] 16 valvulas,1988/89: 56/60lbs pie en tres pasos
1796cc SOHC [VB] 1977/78: 1er paso, 20lbs pie
2do paso, 40lbs pie
3er paso, 56/60lbs pie
4to paso caliente el motor
5to paso, 69/72lbs pie.
1796cc SOHC [VB] 1972/73: 1er paso, 20lbs pie
2do paso, 40lbs pie
3er paso, 56/60lbs pie
4to paso caliente el motor
5to paso, 69/72lbs pie.
1839cc SOHC [BP-ZD] 16 valvulas,1990/96 : 56/60lbs pie. en tres pasos
1839cc DOHC [BP-4W,BP-Z3] 16 valvulas,1999/2003, :56/60lbs pie. en tres pasos
1839cc DOHC [FP-ZE] 16 valvulas.1999/01: 1er paso, 13/16lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
1839cc DOHC [BP-ZF] 16 valvulas,1990/98, :56/60 en tres pasos
1970cc SOHC [MA] 1982/84 : En Frio 65/69lbs pie; Caliente 69/72lbs pie
1970cc SOHC [MA] 1979/81:  En Frio 65/69lbs pie; Caliente 69/72lbs pie
1988cc DOHC [YF] 16 valvulas,2001/04, Zetec : 1er paso, 15lbs pie
2do paso, 30lbs pie
3er paso, un adicional de 90grados
1991cc DOHC [FS-DE] 16 valvulas.1993/03: 1er paso, 13/16lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
1991cc DOHC turbo [FS-DET] 16 valvulas.2003: 1er paso, 13/16lbs pie
2do paso, 85/95grados
3er paso, un adicional de 85/95grados
1998cc  SOHC 8 valvulas [FE] 1983/87: 59/64lbs pie
1998cc  SOHC turbo[FE-T,FE-H5]8 valvulas 1986/87: 59/64lbs pie
1998cc Diesel [RF] 1984/85, 1er paso, 21; 2do paso, 90grados; 3er paso un adicional de 90grados. 1er paso, 21lbs pie
2do paso, 90grados
3er paso, un adicional de 90grados
2184cc SOHC [F2G, F2L] 8 valvulas 1987/93, truck; 59/64lbs pie en tres pasos
2184cc SOHC  [F2] 12 valvulas 1988/92: 59/64lbs pie en tres pasos
2184cc SOHC turbo[F2-T] 12 valvulas 1988/92, 59/64lbs pie en tres pasos
2209cc Diesel [S2] 1982/84 1er paso 25lbs pie
2do paso 45lbs pie
3er paso 80/85lbs pie
4to paso, caliente el motor
5to paso, repetir 80/85lbs pie.
2295cc. DOHC [D], 16 valvulas, Zetec 2001/03 : 1er paso 4 lbs pie
2do paso 11lbs pie
3er paso 33lbs pie
4to paso, 90grados
5to paso, repetir 90grados
2302cc SOHC [8A] 8 valvulas,1994/97. 1er paso, 51lbs pie
2do paso,repetir  51lbs pie
3er paso, un adicional de 90/100grados
2503cc SOHC [C] 8 valvulas,1998/01. 1er paso, 51lbs pie
2do paso,repetir  51lbs pie
3er paso, un adicional de 90/100grados
2555cc SOHC [AM1,G54B] 8 valvulas, 1987/88,: Tornillos del 1 al 10, en frio 65/72lbs pie
Tornillos del 1 al 10,en caliente 73/79lbs pie
Tornillos 11 y 12, 11/15lbs pie
2606cc SOHC [G6] 12 valvulas,1989/94 : Tornillos del 1 al 10,  59/64lbs pie
Tornillos 11 y 12, 12/17lbs pie

Mayo  2009

Actualizacion Constante

autor: Enrique celis
