CABEZAS/ CULATAS

ESPECIFICACIONES DE APRIETE

MITSUBISHI
La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno].

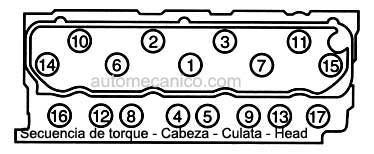

Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa]
En algunos casos,se requiere el remplazo de tornillos por nuevos.

SECUENCIA

MITSUBISHI 4 CILINDROS - LIBRAS PIE & GRADOS -

1468cc. [4G15,G4DJ] 8 valvulas SOHC  1989/94: = 51/54lbs pie en tres pasos
1468cc [ G15B, G4AJ] 8 valvulas SOHC 1985/89,:= 51/54lbs pie, en tres pasos
1468cc SOHC  [4G15] 12 valvulas 1997/2002. 1er paso 36lbs pie
2do paso, aflojar todos los tornillos;
3er paso, 15lbs pie
4to paso, 90grados
5to paso, un adicional de 90grados
1468cc SOHC  [4G15] 12 valvulas 1991/96 : 53lbs pie  en tres pasos
1595cc DOHC [4G61] 16 valvulas  1990/92: en frio 65/72lbs pie en tres pasos
1595cc DOHC turbo [4G61T] 16 valvulas,1989 en frio 65/72lbs pie en tres pasos
1597cc SOHC turbo [G32B] 8 valvulas 1985/88: 51/54lbs pie en tres pasos
1755cc SOHC [4G37] 8 valvulas 1989/94: 53lbs pie en tres pasos
1795cc SOHC [G62B] 8 valvulas 1983 : en frio 65/72lbs pie
caliente73/79lbs pie
1795cc SOHC  turbo[G62BT] 8 valvulas,1984/88 : en frio 65/72lbs pie
caliente73/79lbs pie
1834cc SOHC [ 4G93] 16 valvulas,1997/2002 : 1er paso 54lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
1834cc SOHC [4G93] 16 valvulas,1993/96 1er paso 14.5lbs pie
2do paso 90grados
3er paso un adicional de 90grados
1834cc SOHC [4G93] 16 valvulas, 1992 :  1er paso 54lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
1996cc DOHC [A588, 420A] 16 valvulas, 1995/99 1er paso tornillos largos 25; tornillos cortos 20
2do paso, tornillos largos 50, tornillos cortos 20
3er paso, repetir tornillos largos 50, tornillos cortos 20
4to paso todos los tornillos un adicional de 90grados
1997cc SOHC [4G63]16 valvulas 1993 : 1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
1997cc SOHC [ G63B,4G63] 8 valvulas 1983/92 en frio 65/72lbs pie
caliente73/79lbs pie
1997cc DOHC [4G63] 16 valvulas 1993/94 :  1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
1997cc DOHC [4G63] 16 valvulas, 1989/92 : en frio 65/72lbs pie
caliente73/79lbs pie
1997cc DOHC [4G63-T] 16 valvulas, 1989/92 : en frio 65/72lbs pie
caliente73/79lbs pie
1997cc DOHC turbo [4G63T]16 valvulas 1993/99: 1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
1999cc SOHC [4G94] 16 valvulas, 2002/03 :

1999cc DOHC Turbo [4G94-T] 16 valvulas, 2003

 1er paso 54lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
2346cc DOHC turbo diesel [4D55-T]  1983/85:  en frio 76/83lbs pie
caliente 84/90lbs pie
2351cc SOHC [4G64] 8 valvulas 1993/96. 1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
2351cc SOHC [4G64B, 4G64] 8 valvulas, 1985/92, en frio 65/72lbs pie
caliente 73/79lbs pie
2351cc SOHC [G64B. 4G64] 16 valvulas  1993/2003; 1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
2351cc DOHC [4G64] 16 valvulas,1994/97 1er paso 58lbs pie
2do paso aflojar todos los tornillos
3er paso 15lbs pie
4to paso 90grados
5to paso un adicional de 90grados
2555cc SOHC [G54B] 8 valvulas, 1983/89 Tornillos del 1 al 10 :  En frio = 65/72lbs pie - En caliente = 73/79lbs pie
Tornillos  # 11, =15lbs pie
2555cc SOHC turbo [G54B] 8 valvulas,1983/89 : tornillos del 1 al 10 : En frio = 65/72lbs pie - En caliente = 73/79lbs pie
Tornillos  # 11, =15lbs pie
3907cc Turbo Diesel, [4D34-T. 4D34-T3] 1992/99 : 145lbs pie

Mayo  2009 ACTUALIZACION CONSTANTE

autor: Enrique celis
