CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
NISSAN/DATSUN |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

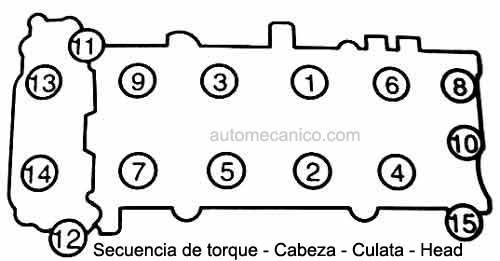

| SECUENCIA |
NISSAN/DATSUN 4 CILINDROS LIBRAS PIE & GRADOS |
FEBRERO 2007 |
 |
988cc [A10] OHV 1965/71= 35lbs pie |
 |
|
|
1171cc OHV [A12] 1973=42lbs pie | |
|
|
1171cc OHV [A12] 1971/72= 35lbs pie | |
|
|
1237cc OHV [A12A] 1980/82= 53lbs pie | |
|
|
1288cc OHV [A13] 1972/74= 53lbs pie | |
|
|
1397cc OHV [A14] 1975/82=53lbs pie | |
|
|
1487cc OHV [A15] 1979/82= 53 lbs pie | |
 |
1487cc SOHC [E15] 1982/83,, | 1er paso, 29/33lbs pie |
| 2do paso,51/54lbs pie | ||
|
|
1487cc SOHC turbo [E15ET, E15T] 1983/84 | 1er paso, 29/33lbs pie |
| 2do paso,51/54lbs pie | ||
|
|
1595cc SOHC [L16], 1968/73: 43lbs pie | |
|
|
1597cc SOHC [E16I, E16S] 8 valvulas 1986/88 | 1er paso,22lbs pie |
| 2do paso,51lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso 51/54lbs pie | ||
|
|
1597ccSOHC [E16] 8 valvulas 1983/87 | 1er paso,22lbs pie |
| 2do paso,51lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso 51/54lbs pie | ||
 |
1597ccSOHC [GA16I] 12 valvulas 1989/90: | 1er paso, Tornillos del 1 al 10 = 22lbs pie |
| 2do paso,Tornillos del 1 al 10 =47lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,Tornillos del 1 al 10 = 22lbs pie | ||
| 5to paso, tornillo # 1 = 80/85grados; | ||
| tornillos del # 2 al 10=60/65grados | ||
| 6to paso, tornillos 11,12,13,14,15 = 4.6/ 6.1lbs pie | ||
|
|
1597ccDOHC [GA16DE] 16 valvulas 1991/99, | 1er paso, Tornillos del 1 al 10 = 22lbs pie |
| 2do paso,Tornillos del 1 al 10 =43lbs pie | ||
| 3er paso, aflojar todos los tornillos | ||
| 4to paso,Tornillos del 1 al 10 = 22lbs pie | ||
| 5to paso, tornillo delk 1 al 10 = 50/55grados; | ||
| 6to paso, tornillos 11,12,13,14,15 = 4.6/ 6.1lbs pie | ||
 |
1598cc DOHC [CA16DE] 16 valvulas 1987, | 1er paso,22lbs pie |
| 2do paso,76lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso, repetir 76lbs pie | ||
|
|
1680cc Diesel [CD17] 1983/87 | 1er paso, 43/51lbs pie |
| 2do paso,72/80lbs pie | ||
 |
1769cc DOHC [QG18DE] 16 valvulas 2000/03: | 1er paso, Tornillos del 1 al 10 = 22lbs pie |
| 2do paso,Tornillos del 1 al 10 =43lbs pie | ||
| 3er paso, aflojar todos los tornillos | ||
| 4to paso,Tornillos del 1 al 10 = 22lbs pie | ||
| 5to paso, tornillo delk 1 al 10 = 50/55grados; | ||
| 6to paso, tornillos 11,12,13,14,15 = 4.6/ 6.1lbs pie | ||
|
|
1770cc SOHC [L18] 1973/74 = 54lbs pie | |
|
|
1809cc DOHC [CA18DE] 16 valvulas, 1988/90 | 1er paso,22lbs pie |
| 2do paso,76lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso, repetir 76lbs pie | ||
 |
1809cc SOHC Turbo [CA18ET] 8 valvulas 1984/87 | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso 54/61lbs pie | ||
|
|
1952cc SOHC [Z20], 1983/87 | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso, 54/61lbs pie | ||
|
|
1952cc SOHC [Z20E,Z20S], 1980/81, = 58lbs pie | |
|
|
1952cc SOHC [L20B] 1974/80, = 54lbs pie | |
|
|
1974cc SOHC [ CA20E], 1984/89 | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso 54/61lbs pie | ||
|
|
1974cc SOHC [ CA20S],1982/86: | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso, 54/61lbs pie | ||
 |
1998cc DOHC [SR20DE] 1999/2001 | 1er paso, 29lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso, 25/33lbs pie | ||
| 5to 90/95grados, | ||
| 6to paso un adicional de 90/95grados | ||
 |
2164cc Diesel [SD22] 1981/83 | Tornillos principales,[#1 al 10] = 87/108lbs pie |
| Tornillos auxiliares 36/47lbs pie. | ||
|
|
2187cc SOHC [Z22E,Z22S] 1981/83, = 58lbs pie | |
|
|
2389cc SOHC [Z24,Z24I,Z24S] 8 valvulas 1983/89 | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso, 54/61lbs pie | ||
 |
2389cc SOHC [KA24E] 12 valvulas, 1989/97 | 1er paso,22lbs pie |
| 2do paso,58lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,repetir, 22lbs pie | ||
| 5to paso 54/61lbs pie, u, 80/85grados | ||
|
|
2389cc DOHC [KA24DE] 16 valvulas 1991/2003 | 1er paso,22lbs pie |
| 2do paso,59lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso, 18/25lbs pie | ||
| 5to paso 55/62lbs pie, u, 86/91grados | ||
|
|
2488cc DOHC [QR25DE] 16valvulas 2002/03 | 1er paso,72lbs pie |
| 2do paso,aflojar todos los tornillos | ||
| 3er paso,25/33lbs pie | ||
| 4to paso, 75/80grados | ||
| 5to paso, un adicional de: 75/80grados | ||
|
|
2488cc Diesel [SD25] 1983/86 | Tornillos principales,[#1 al 10] = 87/94lbs pie |
| Tornillos auxiliares 33/40lbs pie. | ||
|
|
