CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
NISSAN |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |

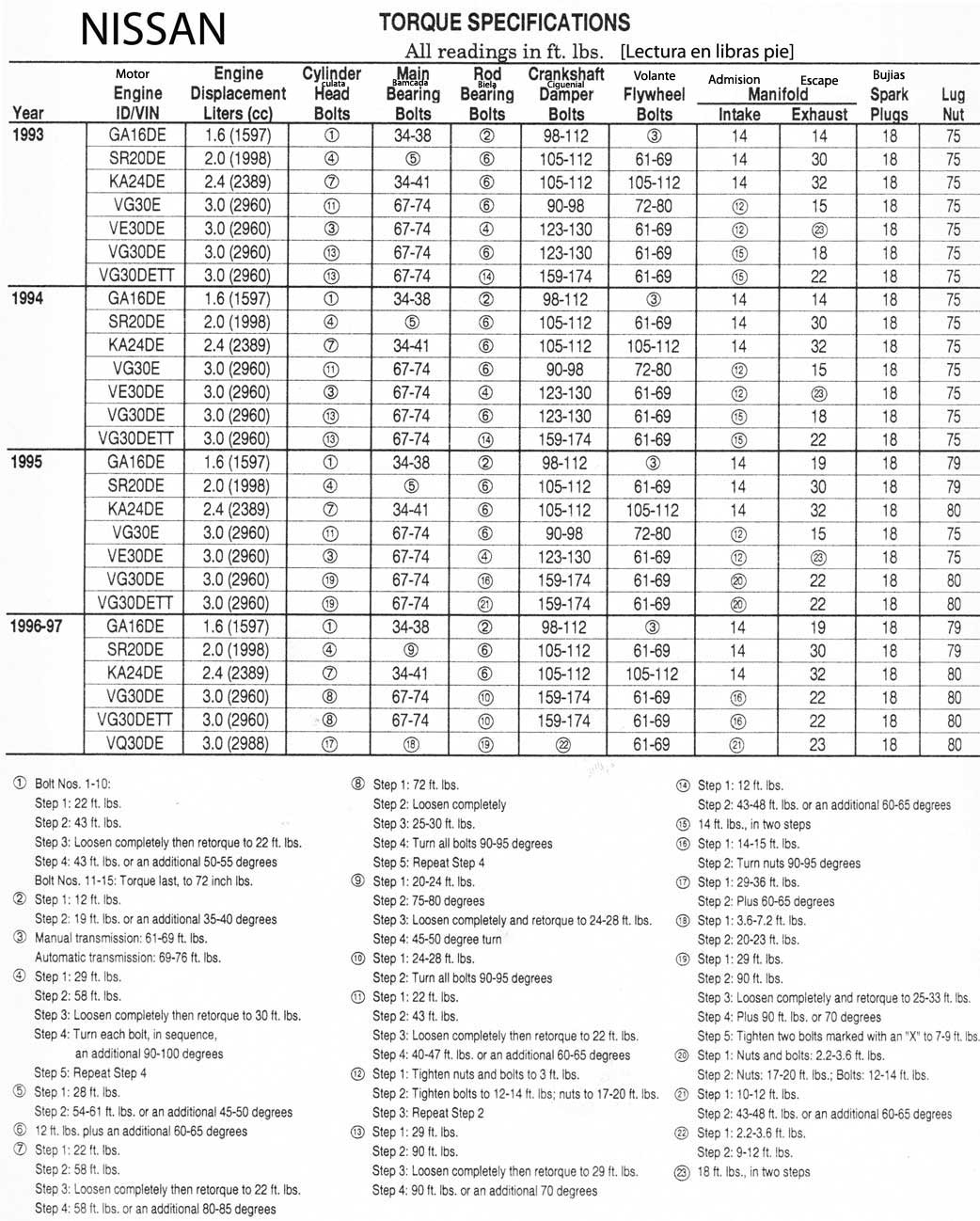

| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |
| SECUENCIA |
NISSAN 6 CILINDROS - LIBRAS PIE & GRADOS - |
 |
2393ccSOHC [L24E] 1983/84, 62lbs pie . | |
| 2393cc SOHC[L24E]1977/82, 56lbs pie . | ||
|
|
2393cc SOHC[L24]1970/73, 54lbs pie . | |
| 2565cc SOHC [L26], 1974, 57lbs pie . | ||
|
|
2753cc SOHC [L28E] 1983, 62lbs pie . | |
| 2753cc SOHC [L28E] 1975/82, 56lbs pie . | ||
|
|
2753cc SOHC Turbo [L28ET] 1983, 62lbs pie . | |
| 2753cc SOHC Turbo [L28ET] 1981/82, 56lbs pie . | ||
 |
2793cc Diesel [ LD28] 1981/83 | 1er paso,29lbs pie |
| 2do paso, 43lbs pie | ||
| 3er paso, 87/94lbs pie | ||
| 4to paso, caliente el motor | ||
| 5to paso, repetir 87/94lbs pie | ||
 |
2960cc SOHC

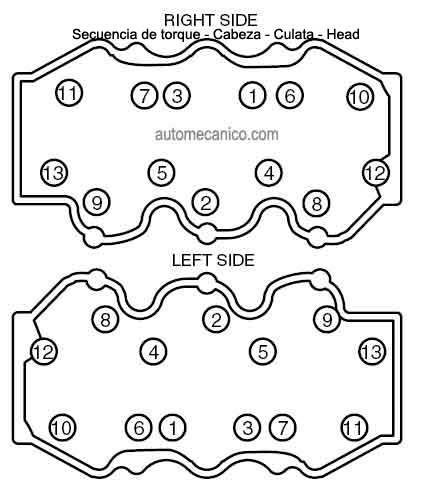

[V30E-VG30, VG30E-12 valvulas] 1984/98, Tome nota: Esta cabeza, lleva un tornillo adicional en la parte externa, a la altura, del tornillo # 10. Ese tornillo ocupa una llave 10mm. se debe remover primero, y apretar al ultimo.[no olvidarlo] |
1er paso,22lbs pie |
| 2do paso, 43lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso, 22lbs pie | ||
| 5to paso, 40/47lbs pie o, 60-70grados | ||
 |

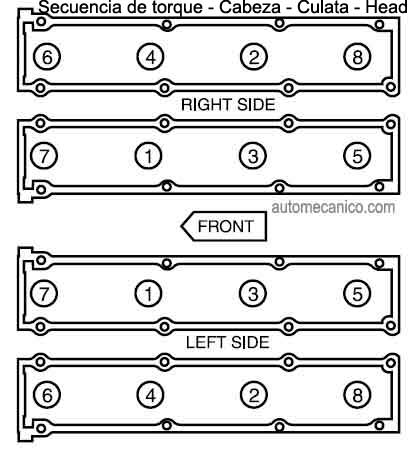

2960cc DOHC [VG30DE]1992/96, | 1er paso,29lbs pie |
| 2do paso, 90lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso, 25/33lbs pie | ||
| 5to paso, 90lbs pie, o 60/70grados | ||
 |
2960cc DOHC [VG30DE]1990/91, | 1er paso,29lbs pie |
| 2do paso, 90lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso, 25lbs pie | ||
| 5to paso, 90lbs pie, o 60/70grados | ||
|
|
2960cc DOHC Turbo [VG30DETT], 1992/94 , | 1er paso, 29lbs pie |
| 2do paso, 90lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,25/33lbs pie | ||
| 5to paso, 90lbs pie, o 60/70grados | ||
|
|
2960cc DOHC Turbo [VG30DETT- 24 valvulas], 1990/91, | 1er paso, 29lbs pie |
| 2do paso, 90lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to paso,25/33lbs pie | ||
| 5to paso, 90lbs pie, o 60/70grados | ||
|
|

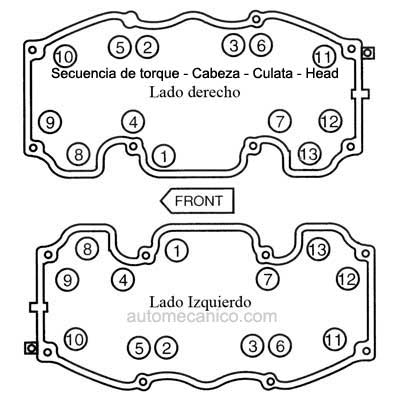

2988cc DOHC [VQ30DE - 24 valvulas] 1995/01 | 1er paso, 72lbs pie |
| 2do paso, aflojar todos los tornillos | ||
| 3er paso, 25/33lbs pie | ||
| 4to paso,90/95grados | ||
| 5to paso,un adicional de 90/95grados | ||
 |
3274cc SOHC [VG33E- 12 valvulas] 1996/2003 | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to,paso, 7lbs pie | ||
| 5to paso, 22lbs pie . | ||
| 6to paso, 40/47lbs pie o, 60-65grados | ||
|
|
3274cc SOHC [VG33ER- 12 valvulas] 2001/03 | 1er paso, 22lbs pie |
| 2do paso, 43lbs pie | ||
| 3er paso,aflojar todos los tornillos | ||
| 4to,paso, 7lbs pie | ||
| 5to paso, 22lbs pie . | ||
| 6to paso, 40/47lbs pie o, 60-65grados | ||
|
|
3498cc DOHC [VQ35DE- 24 valvulas] 2001/03 | 1er paso, 72lbs pie |
| 2do paso, aflojar todos los tornillos | ||
| 3er paso, 25/33lbs pie | ||
| 4to paso,90/95grados | ||
| 5to paso,un adicional de 90/95grados | ||
|
|
