CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
SUBARU HO4 |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

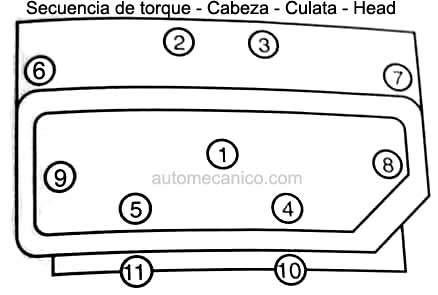

| SECUENCIA |
SUBARU HO4 LIBRAS PIE & GRADOS |
PARTE 1 Mayo 2007 |
 |
1361cc OHV [EA63], 1973/76 | 1er paso,Tornillos 1 al 9 =14lbs pie |
| 2do paso Tornillos 1 al 9 = 25/29lbs pie | ||
| 3er paso Tornillos 1 al 9 = 37/43lbs pie | ||
| 4to paso Tornillos # 10 y 11 = 7-lbs pie | ||
 |
1595cc OHV [EA71-1982/88 | 1er paso = 22lbs pie |
| 2do paso = 43lbs pie | ||
| 3er paso =47lbs pie | ||
|
|
1595cc OHV [EA71-1981/79 | 1er paso,Tornillos 1 al 9 =22lbs pie |
| 2do paso Tornillos 1 al 9 = 43lbs pie | ||
| 3er paso Tornillos 1 al 9 = 47lbs pie | ||
| 4to paso Tornillos # 10 y 11 = 7-lbs pie | ||
|
|
1595cc OHV [EA71-1976/88 | 1er paso,Tornillos 1 al 9 =14lbs pie |
| 2do paso Tornillos 1 al 9 = 25/29lbs pie | ||
| 3er paso Tornillos 1 al 9 = 37/43lbs pie | ||
| 4to paso Tornillos # 10 y 11 = 7-lbs pie | ||
|
|
1781cc OHV [EA81] 1982/89 | 1er paso = 22lbs pie |
| 2do paso = 43lbs pie | ||
| 3er paso =47lbs pie | ||
|
|
1781cc OHV [EA81] 1981/80 | 1er paso,Tornillos 1 al 9 =22lbs pie |
| 2do paso Tornillos 1 al 9 = 43lbs pie | ||
| 3er paso Tornillos 1 al 9 = 47lbs pie | ||
| 4to paso Tornillos # 10 y 11 = 7-lbs pie | ||
|
|
1781cc SOHV [EA82] 1985/94 | 1er paso = 22lbs pie |
| 2do paso = 43lbs pie | ||
| 3er paso =47lbs pie | ||
|
|
1781cc OHV [EA81T] Turbo 1983/84 | 1er paso = 22lbs pie |
| 2do paso = 43lbs pie | ||
| 3er paso =47lbs pie | ||
|
|
1781cc SOHV [EA82T] Turbo 1985/90 | 1er paso = 22lbs pie |
| 2do paso = 43lbs pie | ||
| 3er paso =47lbs pie | ||
 |
1820cc SOHC [EJ18E- 16 valvulas] 1993/97 | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso Tornillos # 1 y 2 = 25lbs pie | ||
| 6to paso, tornillos 3-4-5-6= 11lbs pie | ||
| 7mo paso, todos los tornillos 80/90grados | ||
| 8vo paso, todos los tornillos un adicional de 80/90grados | ||
 |
1994cc DOHC- Turbo [EJ20T- 16 valvulas] 2002/2003 | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso = 29lbs pie | ||
| 6to paso, = 80/90grados | ||
| 7mo paso, 40/45grados | ||
| 8vo paso, tornillos # 1 y 2 un adicional de 40/45grados | ||
|
|
2212cc SOHC [EJ22E, EJ22EZ- 16 valvulas], 1990/2001, | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso tornillos 1 y 2 = 25lbs pie | ||
| 6to paso,tornillos 3-4-5-6 = 11lbs pie | ||
| 7mo paso, todos los tornillos =80/90grados | ||
| 8vo paso, todos los tornillos un adicional de 80/90grados | ||
|
|
2212cc SOHC turbo [EJ22T], 1990/95, | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso tornillos 1 y 2 = 27lbs pie | ||
| 6to paso,tornillos 3-4 - 5-6 = 14 | ||
| 7mo paso, todos los tornillos =80/90grados | ||
| 8vo paso, todos los tornillos un adicional de 80/90grados | ||
| |
2457cc SOHC [EJ251, EJ252,EJ253- 16 valvulas], 1999/2003, | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso tornillos 1 y 2 = 25lbs pie | ||
| 6to paso,tornillos 3-4 - 5-y-6 = 11lbs pie | ||
| 7mo paso, todos los tornillos =80/90grados | ||
| 8vo paso, todos los tornillos un adicional de 80/90grados | ||
|
|
2457cc DOHC [EJ25D- 16 valvulas], 1996/99, | 1er paso 22lbs pie, |
| 2do paso 51lbs pie | ||
| 3er paso aflojar todos los tornillos 1/2 vuelta | ||
| 4to paso aflojar todos los tornillos 1/2 vuelta mas | ||
| 5to paso tornillos 1 y 2 = 25lbs pie | ||
| 6to paso,tornillos 3-4 -5-y-6 = 11lbs pie | ||
| 7mo paso, todos los tornillos =80/90grados | ||
| 8vo paso, todos los tornillos un adicional de 80/90grados |
|
|
