CABEZAS / CULATAS |
ESPECIFICACIONES DE APRIETE |
|
SUBARU HO6 |
|
|
|
|
SUBARU HO6 |
| La forma de torquear una
cabeza o culata, en algunos casos nos pueden parecer
ceremoniosos, y engorrosos.Pero recuerde, que son las
especificaciones tecnicas |
| Estas especificaciones,
pretenden que la cabeza [culata] quede perfectamente sentada
sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo
sujetan, tengan un apriete uniforme, evitandose asi, la
deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a
continuacion; es una recopilacion, traducida, tomada de:
"Fel-pro
torque tables", las medidas estan, en"libras
pie" y cuando se menciona grados, se refiere a
torque de angulo., |
|
| Tome nota que una vuelta
completa, equivale a 360grados. [ existen a la venta,
torquimetros, en libras pie, y, adaptaciones, que permiten medir,
los grados, cuando se aprieta una tuerca, tornillo o perno]. |
| Asimismo incluimos, la
figura de la respectiva cabeza, con la indicacion, o
secuencia que se debe
seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas- |
| Recuerde que para remover
una cabeza [culata] de su posicion, debe hacerlo cuando el motor
este frio; aflojando las tuercas, o, tornillos, siguiendo la
secuencia en forma inversa] |
| Antes de aflojar las tuercas, o, tornillos, se debe drenar
el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica] |
| Igualmente si el motor usa arbol de levas en la
cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing
belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata]. |
|
|
|
| En algunos casos, se requiere
el cambio de tornillos por nuevos |
|
| SECUENCIA |
SUBARU HO6
LIBRAS PIE & GRADOS |
|
 |

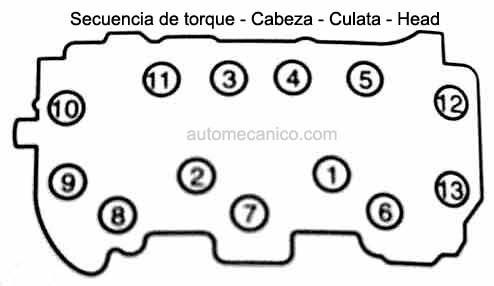

2672cc SOHC [ER27- 12 valvulas]
1988/91 |
| 1er paso
29lbs pie |
| 2do paso
47lbs pie |
| 3er paso aflojar
90
grados |
| 4to paso, repetir
47lbs
pie |
|
 |

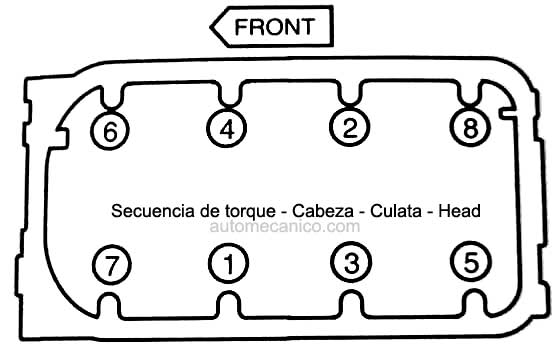

2999cc DOHC
(EZ30D) 24 Valvulas --2004/08-- |
| 1er paso
14lbs pie |
| 2do paso
37lbs pie |
| 3er paso aflojar
1/2 vuelta |
| 4to paso,
aflojar 1/2 vuelta mas |
| 5to paso
14lbs pie |
| 6to paso
= tornillos 1 al 4=35lbs pie |
| 7mor paso
= tornillos 5 al 8 =33lbs pie |
| 8vo paso,
tornillos # 1 al 8 =90grados |
| 9no paso,
tornillos,# 1al 4 = 45grados |
|
|
 |
2999cc DOHC [EZ30D]
2001/2003
- 24 valvulas |
| 1er paso
15lbs pie |
| 2do paso
37lbs pie |
| 3er paso aflojar
1/2 vuelta |
| 4to paso,
aflojar 1/2 vuelta mas |
| 5to paso
18.5lbs pie |
| 6to paso
repetir 18.5 lbs pie |
| 7mo paso
90grados |
| 8vo paso,
tornillos # 1-2-3-4 =90grados |
| 9no paso,
tornillos,# 5-6-7-8 = 45grados |
|
 |
3318cc DOHC [EG33D- 24
valvulas] 1992/97 |
| 1er paso
22lbs pie |
| 2do paso
51lbs pie |
| 3er paso aflojar
1/2 vuelta |
| 4to paso, aflojar
1/2 vuelta mas |
| 5to paso
20lbs pie |
| 6to paso tornillos
#1-2-3-4 = 33lbs pie |
| 7mor paso tornillos
#1-2-3-4 =80/90grados |
| 8vopaso, tornillos # 5-6-7-8 =33lbs
pie |
| 9no paso, tornillos,# 5-6-7-8
= 80/90grados |
|
|
|
3630cc DOHC
(EZ36D) 24 Valvulas --2008-- |
| 1er paso
14lbs pie |
| 2do paso
37lbs pie |
| 3er paso aflojar
1/2 vuelta |
| 4to paso,
aflojar 1/2 vuelta mas |
| 5to paso
14lbs pie |
| 6to paso
tornillos #1-2-3-4 = 35lbs
pie |
| 7mor paso
tornillos # 5 al 8=33lbs
pie |
| 8vopaso,
tornillos # 1 al 8 90grados |
| 9no paso,
tornillos,# 1al 4 =45grados |
|
|
|
|
| Agosto 2011 |
Actualización Constante |
autor: Enrique Celis |
