CABEZA - CULATA |
ESPECIFICACIONES DE APRIETE |
|
SUZUKI V6 |
| La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas. Estas especificaciones, pretenden que la cabeza quede perfectamente sentada sobre el bloque de cilindros;y que los tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en"libras pie" y cuando se menciona grados, se refiere a torque de angulo., Tome nota que una vuelta completa, equivale a 360 grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta un tornillo o perno]. |
| Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [recuerde que para remover una cabeza de su posicion, debe hacerlo cuando el motor este frio; aflojando los tornillos, siguiendo la secuencia en forma inversa] |
| En algunos casos, se requiere el cambio de tornillos por nuevos |

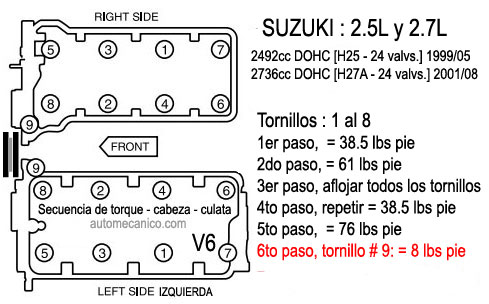

| SECUENCIA |
SUZUKI V6 LIBRAS PIE&GRADOS |
Mayo 2007 |
 |
2492cc DOHC [H25 - 24 valvulas] 1999/2003, | 1er paso, tornillos: 1-2-3-4-5-6-7-8 =39lbs pie |
| 2do paso,1-2-3-4-5-6-7-8 =61lbs pie | ||
| 3er paso, aflojar todos los tornillos | ||
| 4to paso, repetir = 39lbs pie | ||
| 5to paso= 76lbs pie | ||
| 6to paso, tornillo # 9 = 8 lbs pie | ||
|
|
2736cc DOHC [H27 - 24 valvulas] 2001/2003 | 1er paso, tornillos: 1-2-3-4-5-6-7-8 =39lbs pie |
| 2do paso,1-2-3-4-5-6-7-8 =61lbs pie | ||
| 3er paso, aflojar todos los tornillos | ||
| 4to paso, repetir = 39lbs pie | ||
| 5to paso= 76lbs pie | ||
| 6to paso, tornillo # 9 = 8 lbs pie |
|
|
