CABEZAS / CULATAS |
ESPECIFICACIONES DE APRIETE |
|
VOLKSWAGEN 6 CILINDROS |
|
|
|
|
VOLKSWAGEN 6 CILINDROS
2.8L al 3.6L |
| La forma de torquear una
cabeza o culata, en algunos casos nos pueden parecer
ceremoniosos, y engorrosos.Pero recuerde, que son las
especificaciones tecnicas |
| Estas especificaciones,
pretenden que la cabeza [culata] quede perfectamente sentada
sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo
sujetan, tengan un apriete uniforme, evitandose asi, la
deformacion de la cabeza, o fugas en las juntas o empaques. |
| Las medidas de apriete, dadas a
continuacion; es una recopilacion, traducida, tomada de:
"Fel-pro
torque tables", las medidas estan, en"libras
pie" y cuando se menciona grados, se refiere a
torque de angulo., |
|
| Tome nota que una vuelta
completa, equivale a 360grados. [ existen a la venta,
torquimetros, en libras pie, y, adaptaciones, que permiten medir,
los grados, cuando se aprieta una tuerca, tornillo o perno]. |
| Asimismo incluimos, la
figura de la respectiva cabeza, con la indicacion, o
secuencia que se debe
seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas- |
| Recuerde que para remover
una cabeza [culata] de su posicion, debe hacerlo cuando el motor
este frio; aflojando las tuercas, o, tornillos, siguiendo la
secuencia en forma inversa] |
| Antes de aflojar las tuercas, o, tornillos, se debe drenar
el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica] |
| Igualmente si el motor usa arbol de levas en la
cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing
belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata]. |
|
|
|
|
 |
 |
| A esta herramienta; indispensable en
cualquier taller de mecanica, se le conoce como "Torquimetro"; existen
similares; pero el objetivo es el mismo [igualar la fuerza de apriete en
todos los tornillos, pernos, o tuercas de un componente]. |
|
| En algunos casos se requiere, el reemplazo de tornillos
por nuevos. |
|

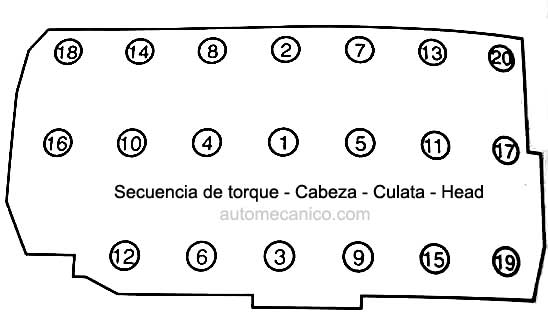

| SECUENCIA |
VOLKSWAGEN 6
CILINDROS & V6 LIBRAS PIE & GRADOS |
|
 |
2771cc DOHC 30 valvulas ,1998/05 |
| 1er paso,
44lbs pie |
| 2do paso,
90grados |
| 3er paso un adicional de
90grados. |
|
 |
2792cc SOHC, Automovil 12 valvulas
1992/02 |
| 1er
paso,30lbs pie |
| 2do paso,44lbs
pie |
| 3er paso
90grados |
| 4to paso, un adicional de
90grados. |
|
|
|
|
2792cc SOHC 12 valvulas Truck,
1997/2000,
|
| 1er
paso,30lbs pie |
|
2do paso,37lbs
pie |
|
3er paso
90grados |
|
4to paso, un adicional de
90grados. |
|
|
|
2792cc DOHC, 24 valvulas]
2004-05 automovil |
| 1er paso,
22lbs pie |
|
2do paso,
37lbs pie |
|
3er paso un adicional de
90grados. |
|
4to paso, un adicional de
90grados. |
|
|
|
2792cc DOHC, 24 valvulas]
2001/03 automovil |
| 1er paso,
37lbs pie |
|
2do paso,
90grados |
|
3er paso un adicional de
90grados. |
|
|
|
2792cc DOHC, 24 valvulas]
2001/04 Truck |
| 1er paso,
22lbs pie |
|
2do paso,
37lbs pie |
|
3er paso un adicional de
90grados. |
|
4to paso, un adicional de
90grados. |
|
|
|
3189cc DOHC 24 valvulas
2003-08 |
| 1er paso,
22lbs pie |
| 2do paso,
37lbs pie |
| 3er paso un adicional de
90grados. |
| 4to paso, un adicional de
90grados. |
|
|
|
3597cc DOHC 24 valvulas
2006-08 |
| 1er paso,
22lbs pie |
| 2do paso,
37lbs pie |
| 3er paso un adicional de
90grados. |
| 4to paso, un adicional de
90grados. |
|
|
|
|
| Agosto 2011 |
Actualizacion Constante |
autor: Enrique celis |
