BANDA DE TIEMPO

 FORD 2.0L  VIN 3

1998/01

Escort  ZX2  |  Contour | Mystique | Cougar  |       2.0L 122cc  4 cil   SFI  DOHC

DESCRIPCION Y FORMA DE INSTALACION

1.Bolt [2]  - 1] Perno -Tornillo [2]
2.Upper camshaft timing belt cover 2] Tapa Superior de engranes y correa de sincronizacion [banda de tiempo]
3.Cylinder Block 3] Motor - Bloque de cilindros
4.Lower camshaft timing belt cover 4] Tapa inferior del la banda de tiempo
5.Bolt [3] 5] Perno-tornillo [3]
6.Crankshaft pulley 6] Polea del ciguenial
7.Bolt 7] Perno -Tornillo principal de la polea
8.Water pump pulley 8] Polea de la bomba de agua
9.Bolt [4] 9] Pernos-tornillos; de la bomba de agua [4]
10.Bolt [3] 10] Pernos-tornillos de la tapa intermedia
11.Center camshaft timing belt cover 11] Tapa intermedia de la banda de tiempo

Torques

Medidas de apriete

A - 27-44 in.lb. [3-5 Nm] A  27-44 in.lb. [3-5 Nm]
B - 53-71 in. lb. [6-8 Nm] B  53-71 in. lb. [6-8 Nm]
C - 81-89. ft.lb. [110-120 Nm] C. 81-89. ft.lb. [110-120 Nm]
D - 89-124 in.lb.[10-14 N,m] D. 89-124 in.lb.[10-14 N,m]
Partes que deben removerse, para tener acceso a los componentes de la banda de tiempo [correa de distribucion-timing belt]. Motor 2.0L [vin 3]
La herramienta, para alinear, es una especie de regla, que tiene la funcion de centrar los dos arbol de levas, apoyandose en la estructura de la cabeza o culata

2.0L Vin - 3 - 1995-99

VER INDICACIONES ESPECIFICAS >>>

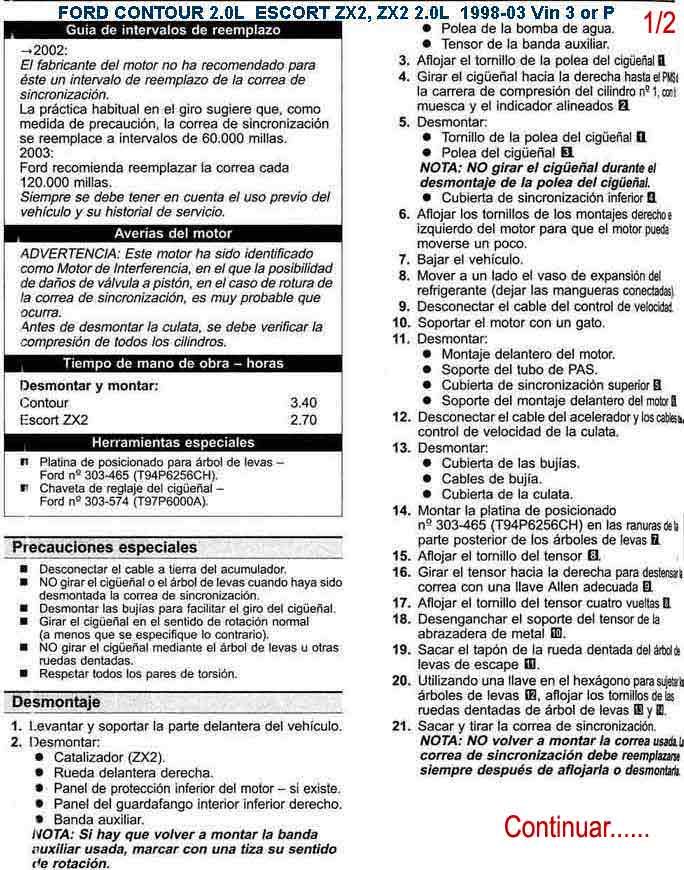

2.0L 1998-03 Vin -"3", "P" 1

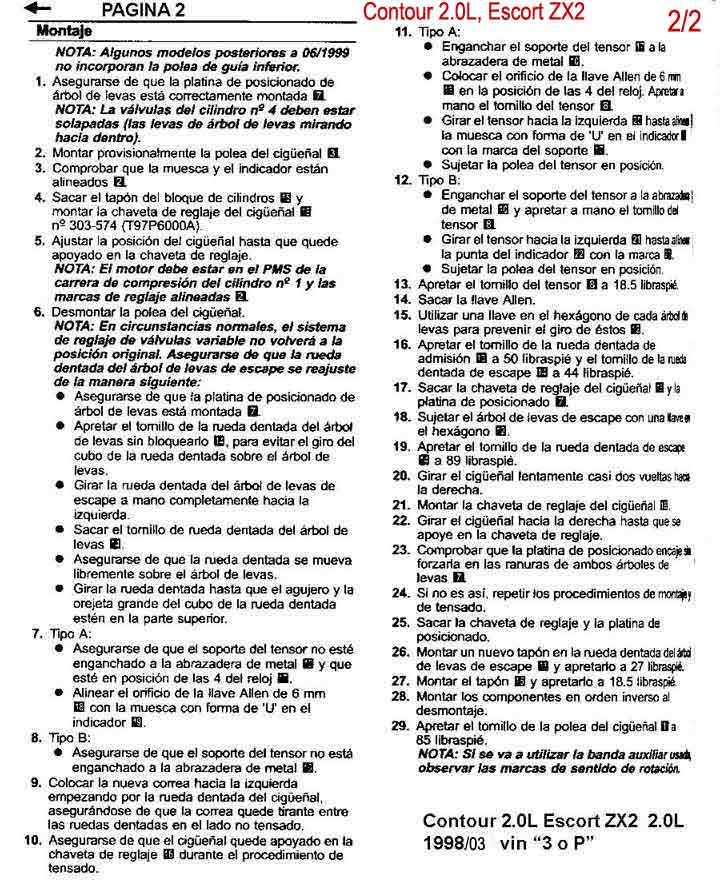

2

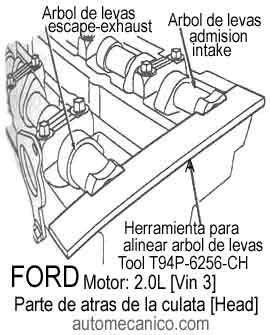

Aqui podemos observar, la parte de atras de la cabeza, para alinear observe la posicion de las levas de cada arbol. escape-exhaust, admision-intake [clic en la figura].
Para remover o instalar, la banda de tiempo;se usa una llave hexagonal, de esta manera se manipula el movimiento del tensor,.
Se afloja el tornillo central, se mueve el tensor contra la fuerza del resorte y se aprieta el tornillo para que detenga el tensor en esa posicion mientras se instala la banda.
Al terminar se afloja el tornillo permitiendo que el tensor tense la banda; antes de apretar el tornillo, luego  mueva ligeramente el ciguenial para que la parte floja de la banda, se traslade hacia el tensor....►

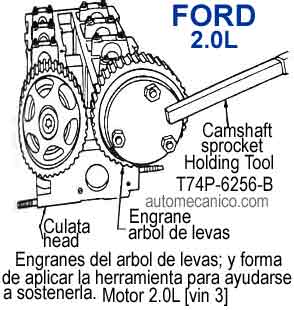

Esta es una de las formas en que se aprieta los engranes del arbol de levas , a falta de la herramienta; podemos usar la imaginacion,
 ..de lo que se trata es de evitar que el arbol de levas gire mientras se aprieta el tornillo;
por lo general , la forma mas segura de detener el movimiento del arbol de levas; es trabando el arbol en alguna parte de su recorrido, en la posicion de la cabeza.

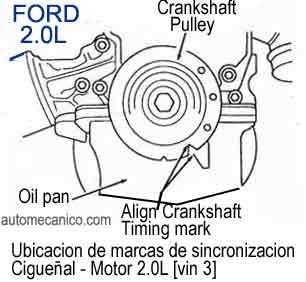

Aqui tenemos las marcas del ciguenial
Crankshaft pulley - polea del ciguenial
Oil pan - deposito de aceite - carter
Align crankshaft timing marks - alineacion de las marca de tiempo del ciguenial.
