DIAGRAMAS - ESQUEMAS - CHEVROLET - GMC

G. Motors / Chevrolet - Oldsmobile - Diagramas, esquemas, graphics, circuitos electricos
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.

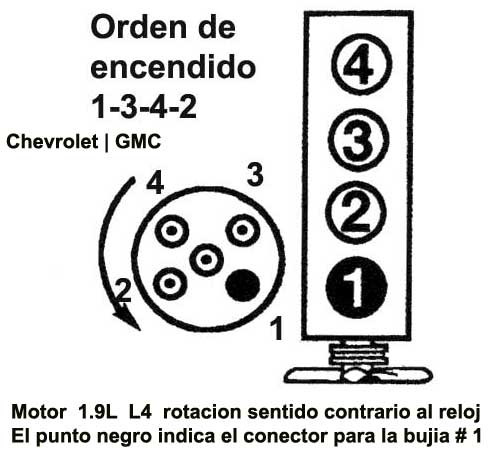

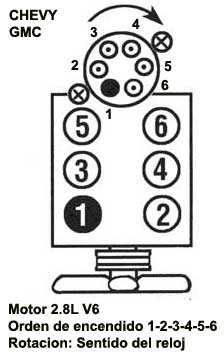

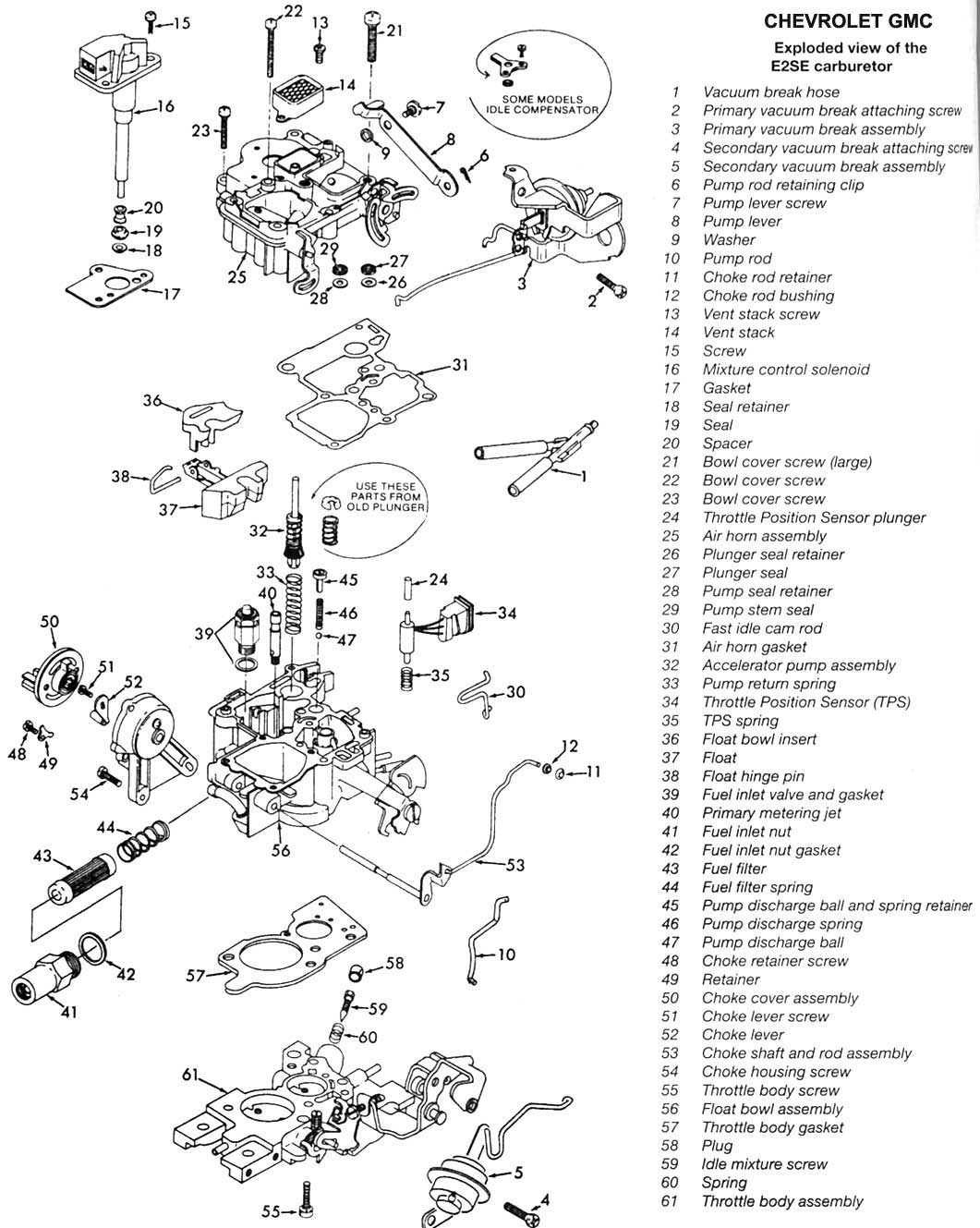

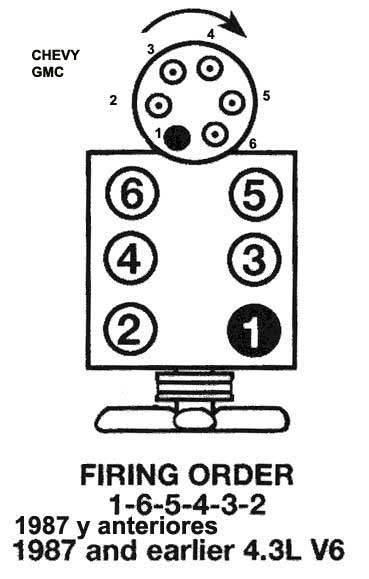

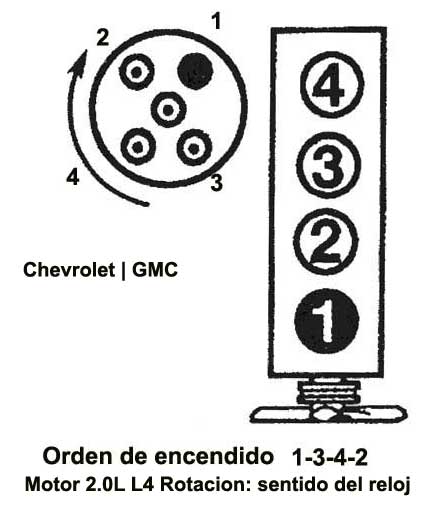

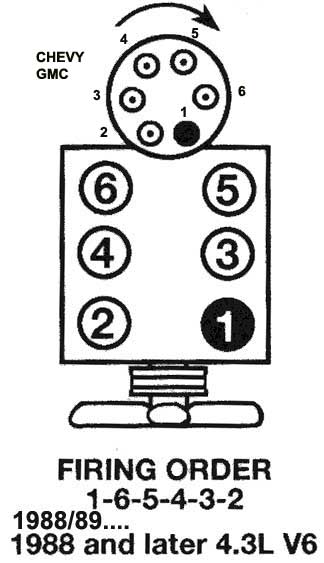

MODELOS - 1982-94 S-10 | S-15 | PICK-UPS | BLAZER - S-15 JIMMY - OLDSMOBILE BRAVADA 91-94

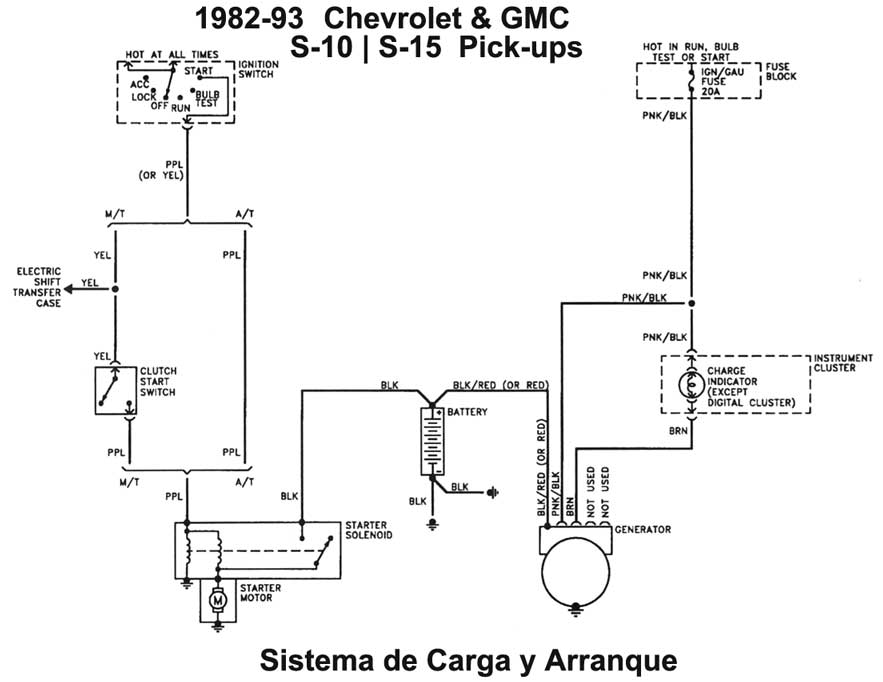

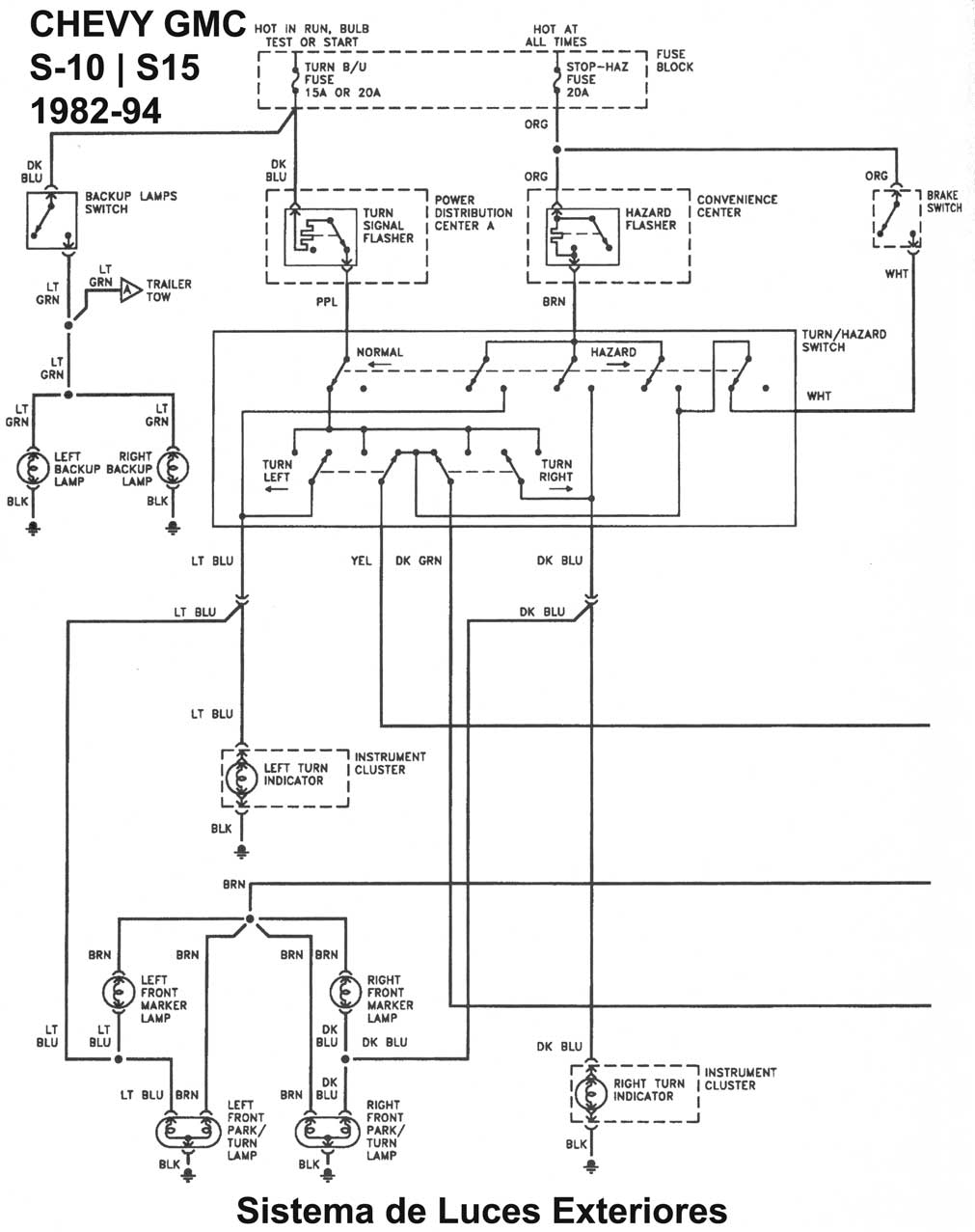

SISTEMA DE CARGA Y ARRANQUE SISTEMA DE LUCES EXTERIORES 1/2

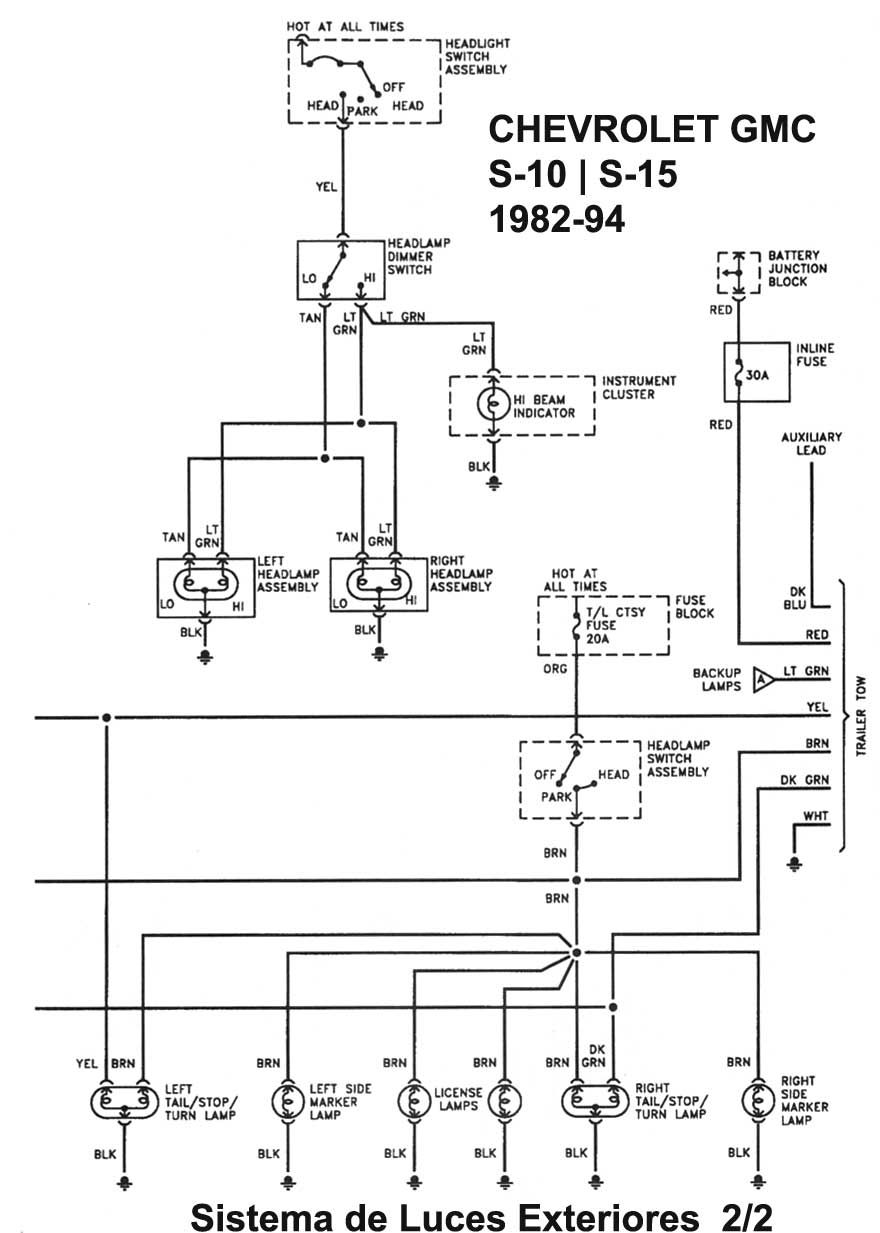

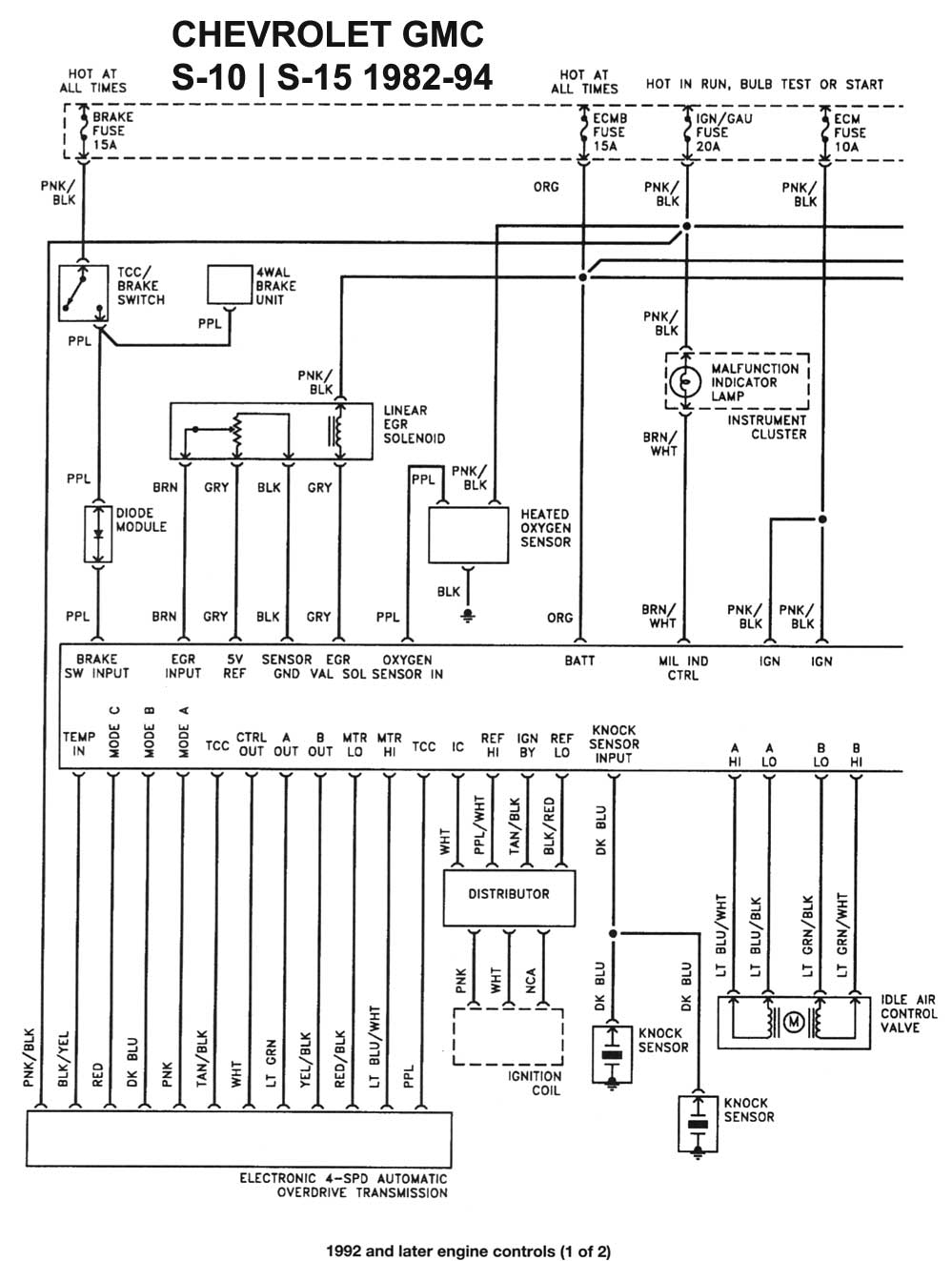

1992 UP SISTEMA DE CONTROL DEL MOTOR 1/2 SISTEMA DE LUCES EXTERIORES 2/2

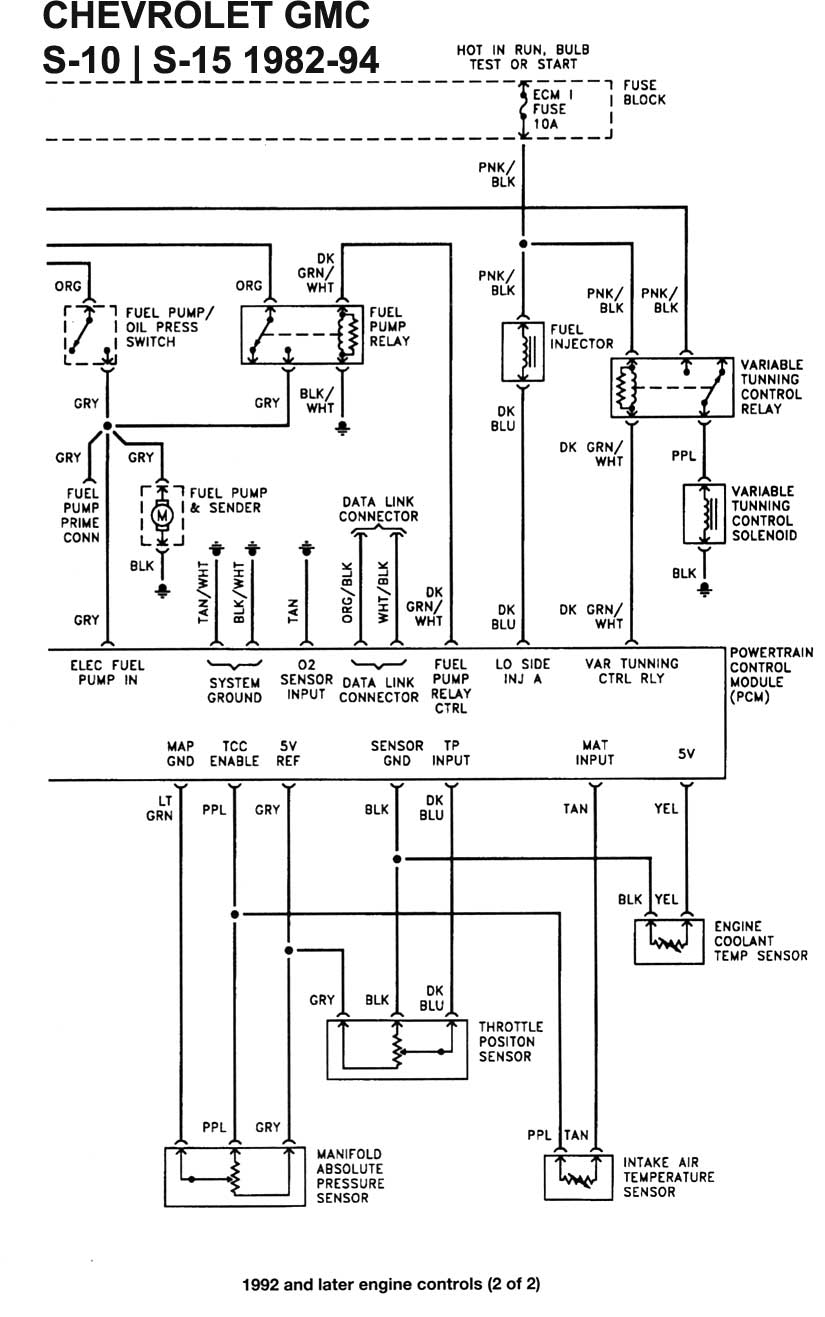

1992 UP SISTEMA DE CONTROL DEL MOTOR 2/2 1992 UP SISTEMA DE LUCES INTERIORES
1991 Y ANTERIORES SISTEMA DE CONTROL DEL MOTOR 1/2 1992 Y ANTERIORES SISTEMA DE LUCES INTERIORES
1991 Y ANTERIORES SISTEMA DE CONTROL DEL MOTOR 2/2 1988 UP SISTEMA DE INDICADORES Y LUCES DEL TABLERO
SISTEMA DE VENTANAS ELECTRICAS SISTEMA DE SEGURO DE PUERTAS
SISTEMA DE CRUISE CONTROL SISTEMA DEL LIMPIADORY LAVADOR DE LA VENTANA TRASERA

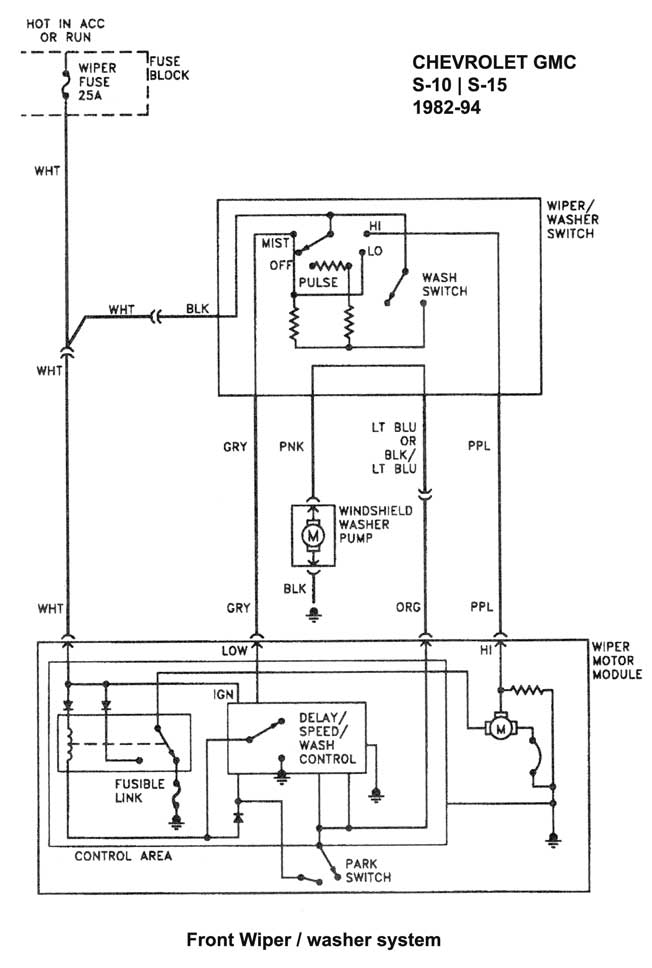

SISTEMA DEL LIMPIADOR Y LAVADOR DEL PARABRISAS 1989 UP SISTEMA DE CALEFACTOR Y A/C

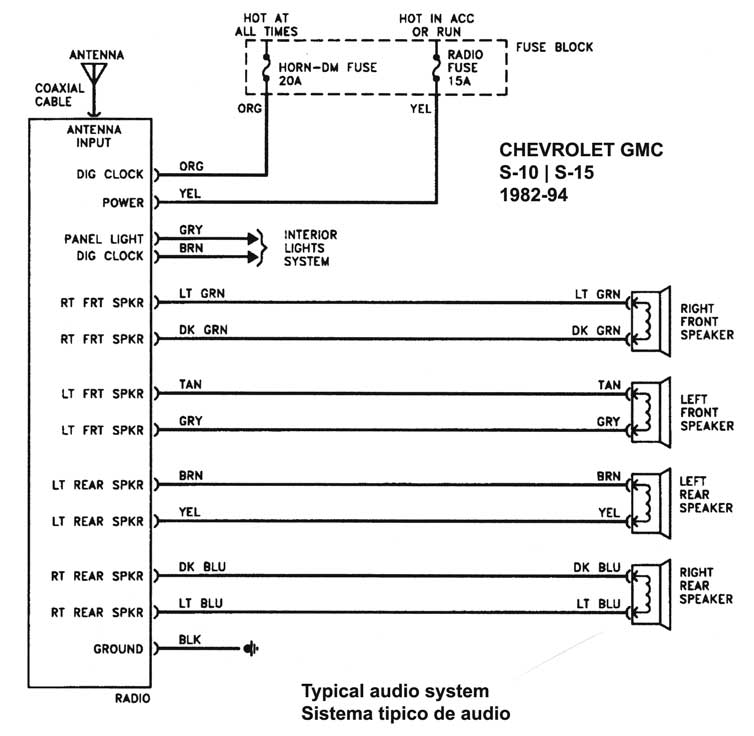

1989 Y ANTERIORES SISTEMA DE CALEFACTOR Y A/C SISTEMA TIPICO DE AUDIO
BLAZER 1997 BLAZER 1997

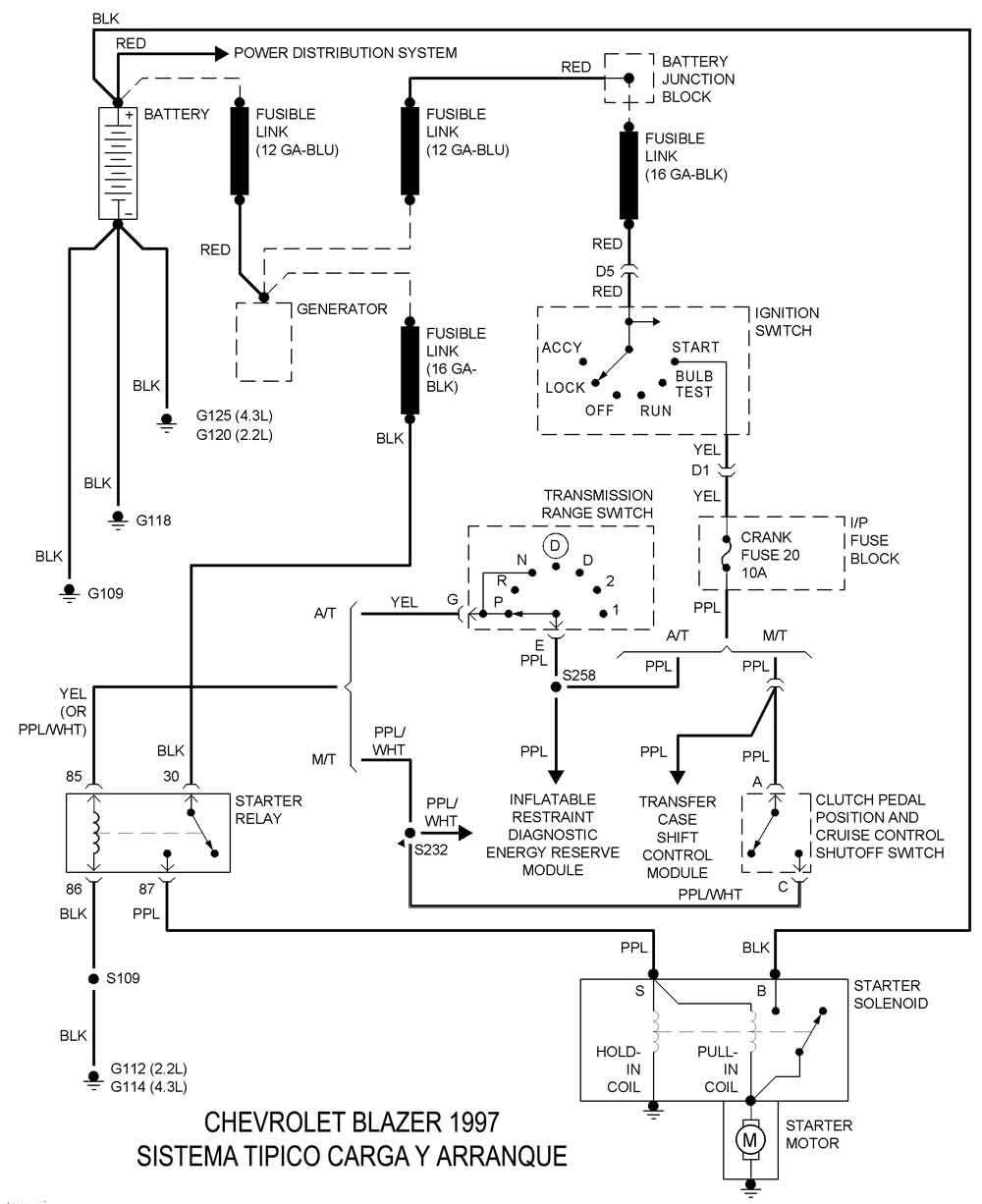

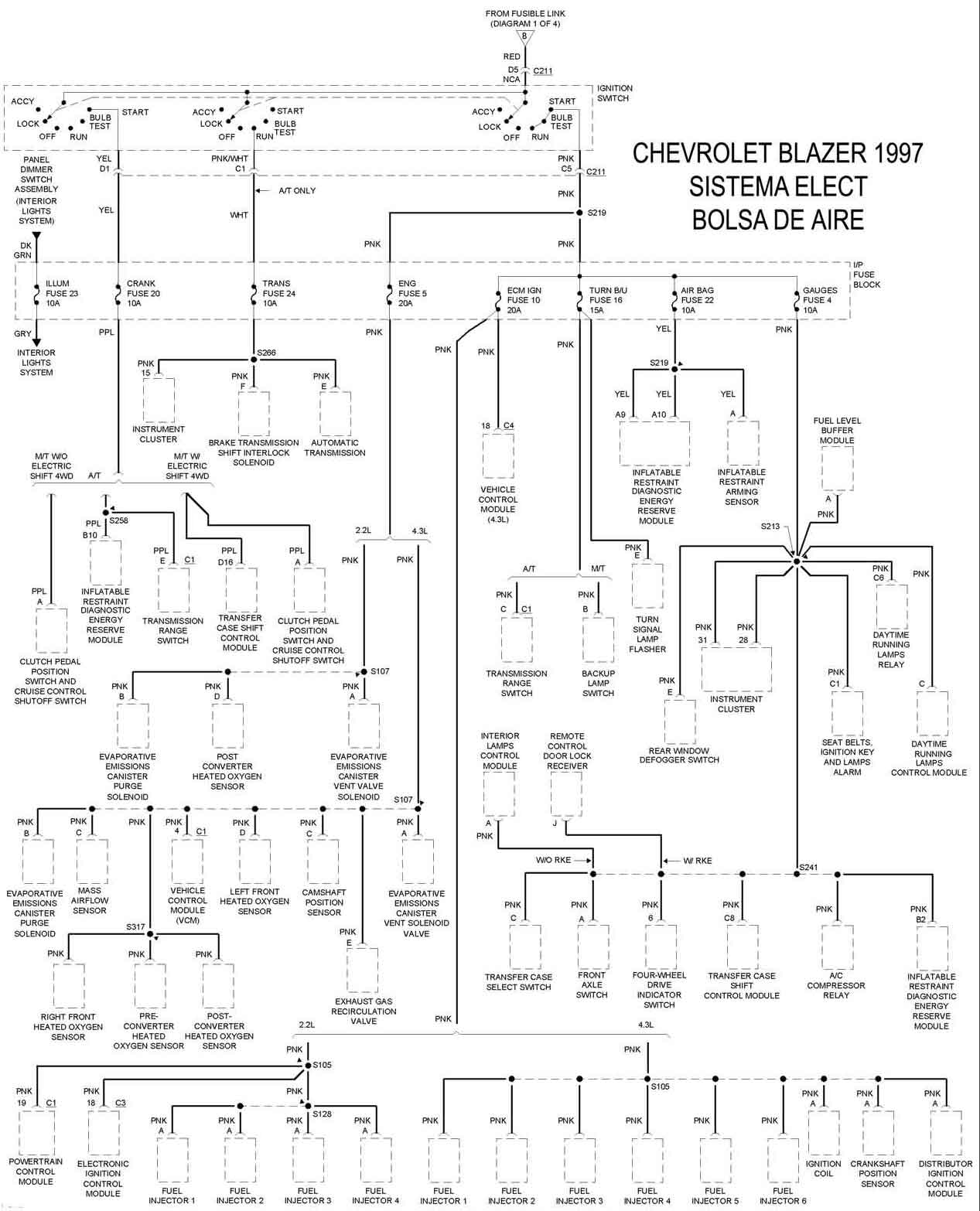

4.3L 1997 - Arranque 4.3L 1997 Bolsa de aire

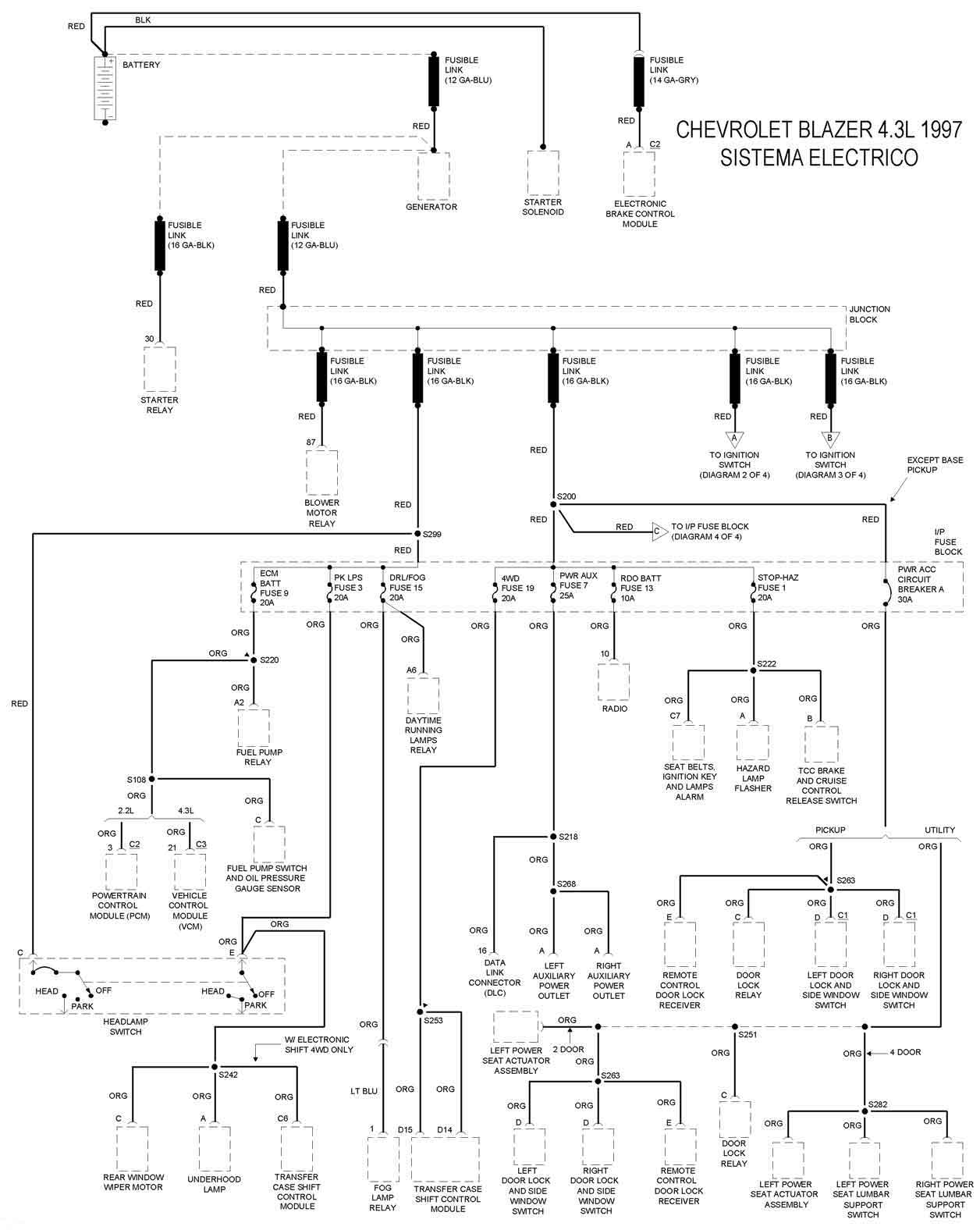

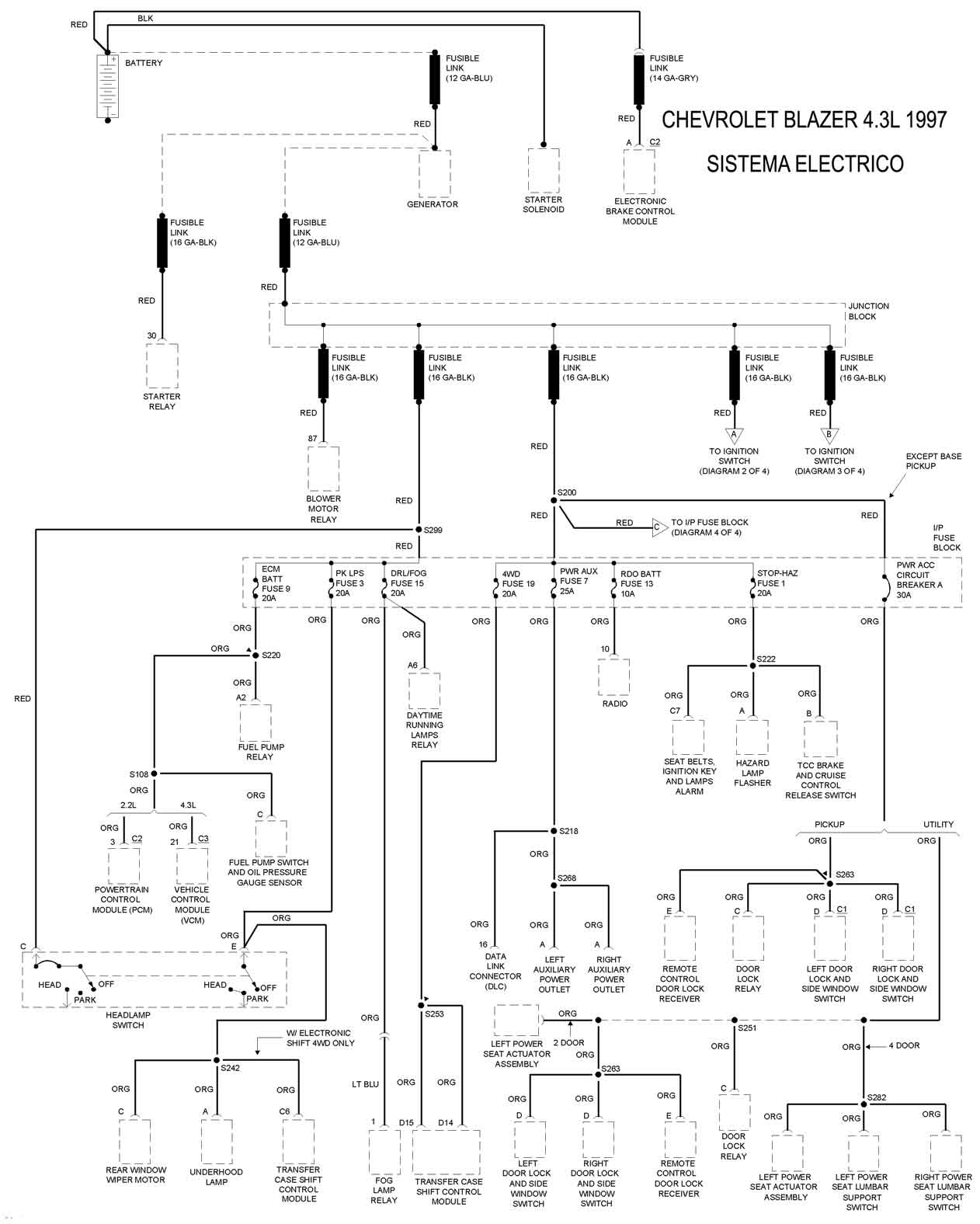

4.3L 1997 - Sistema electrico 4.3L 1997 Control del motor
4.3L 1997 - Control del motor y transm 4.3L 1997 Control del motor & transm.
BLAZER 1997 BLAZER 1997

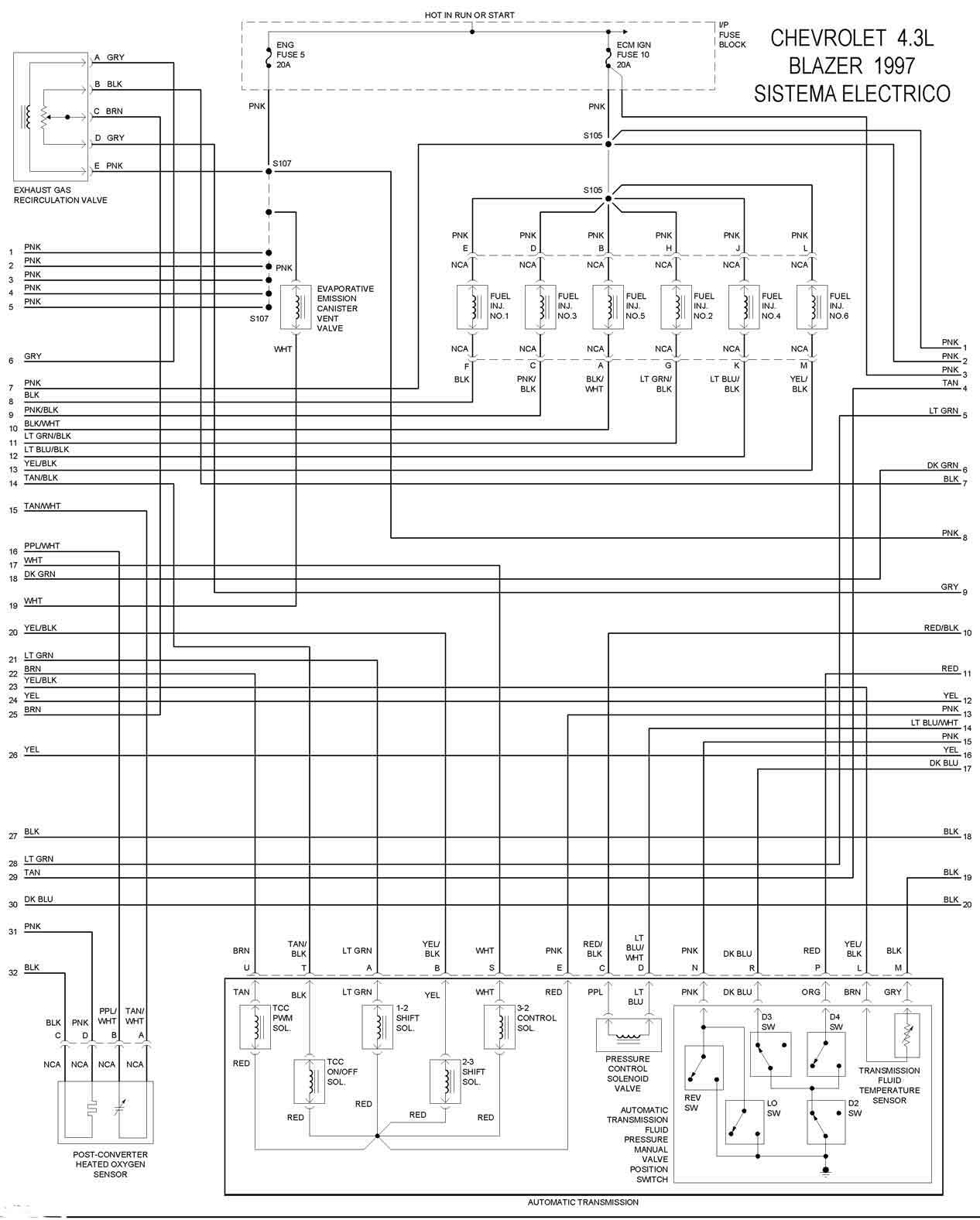

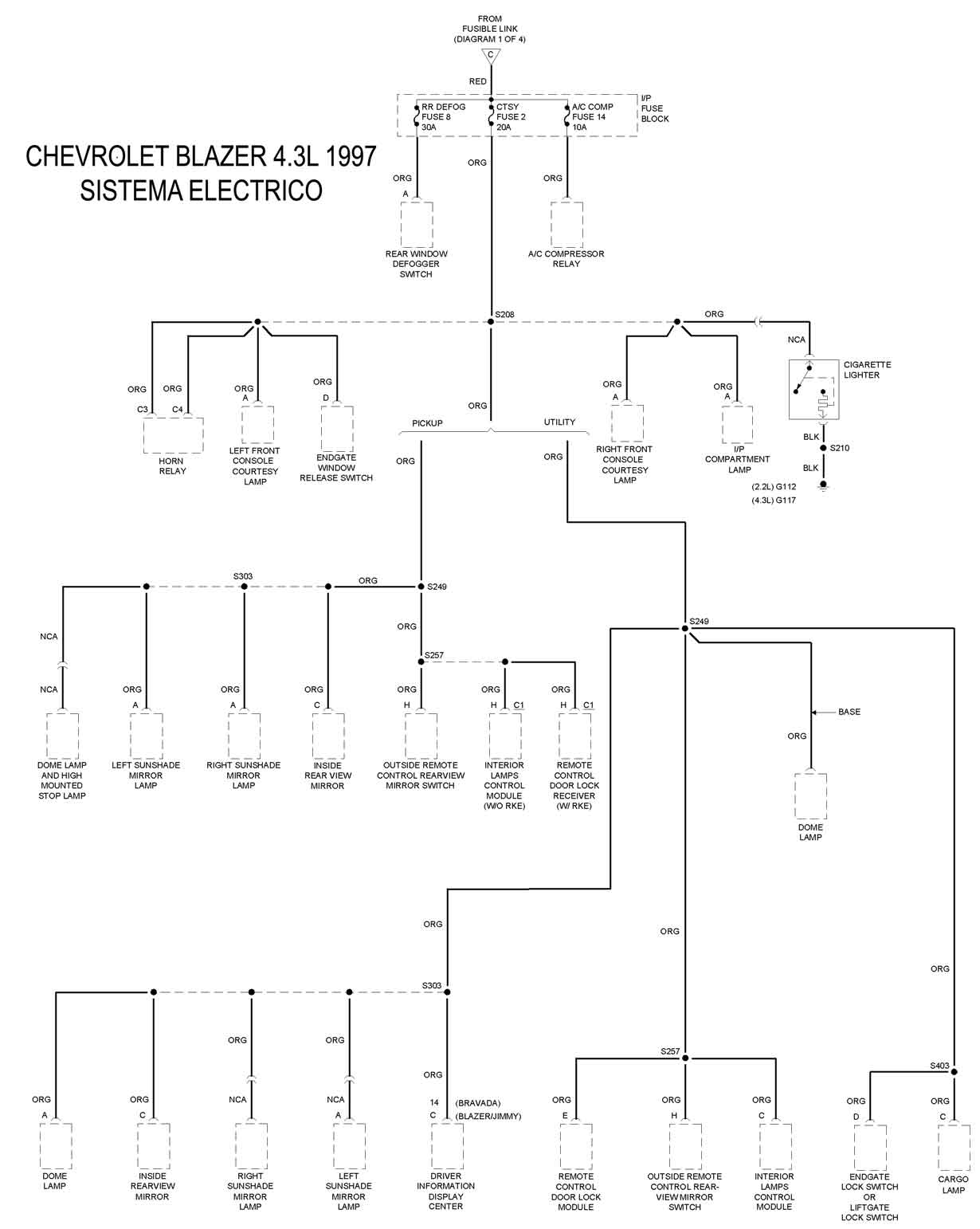

4.3L 1997 - Sistema electrico BLAZER 4.3L 1997 - Sistema electrico
4.3L 1997 - Control del motor y transm. BLAZER 4.3L 1997 - Control del motor y transm.

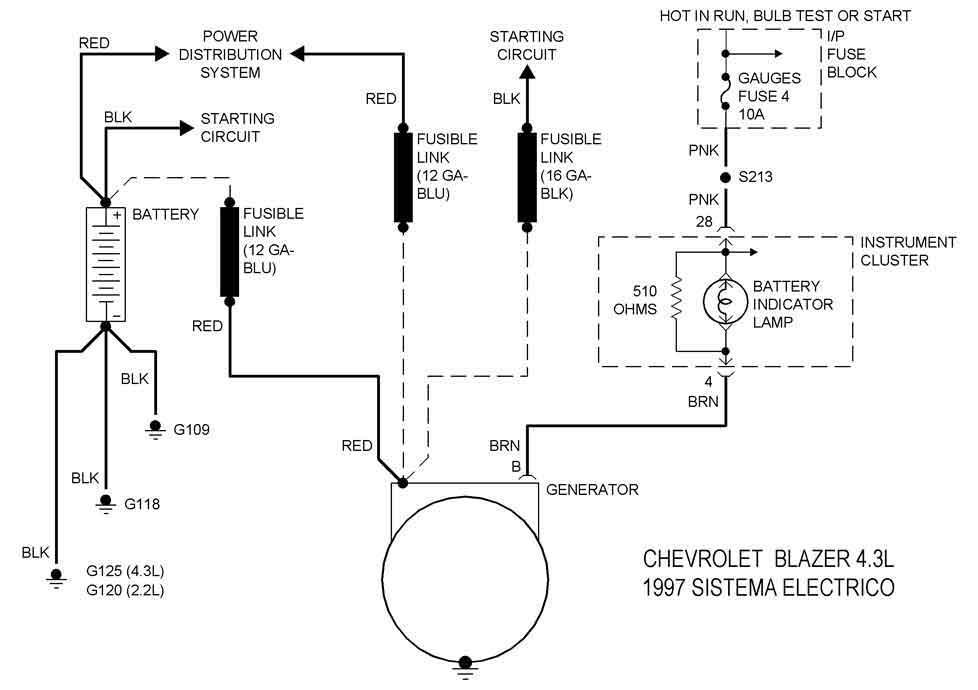

4.3L 1997 - Alternador
G. MOTORS DIESEL MOTOR 6.5L G. MOTORS DIESEL MOTOR 6.5L

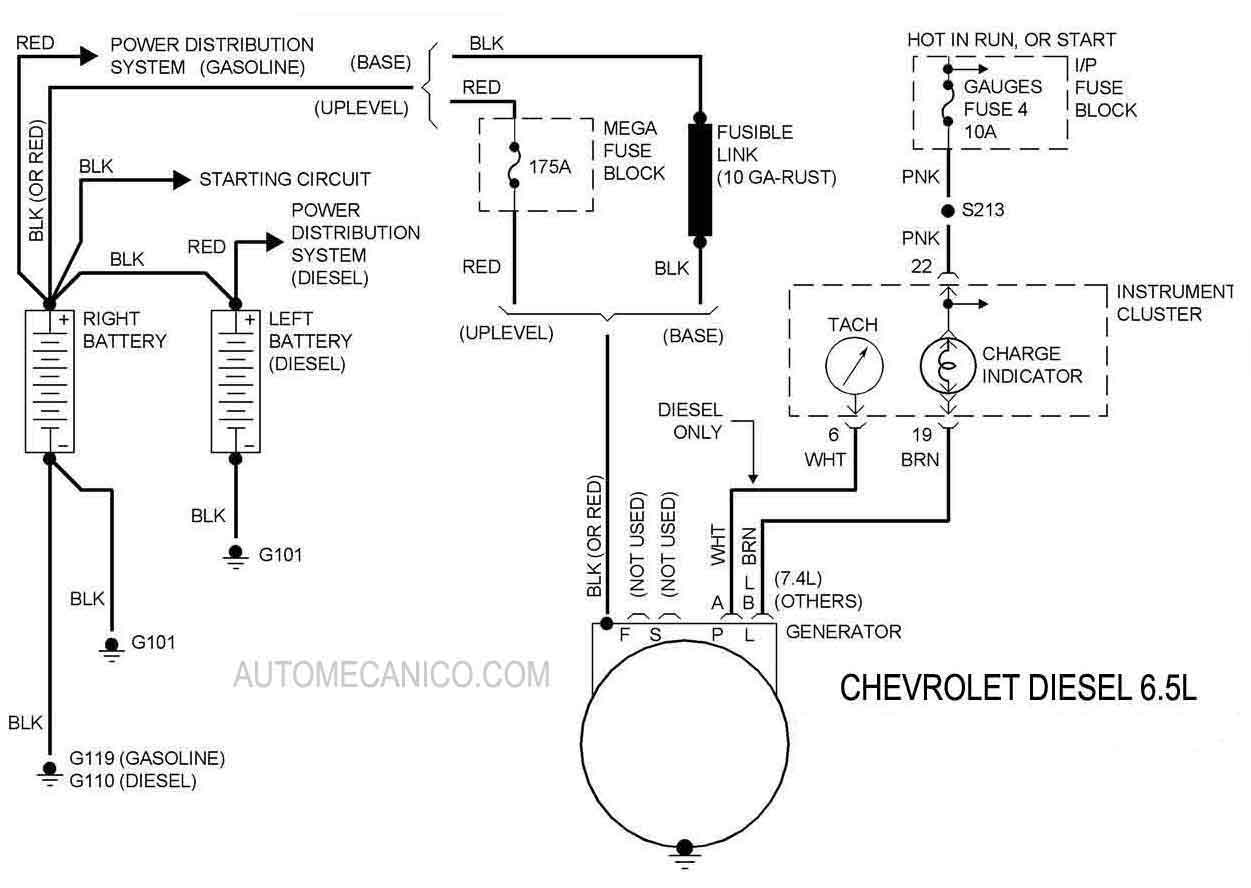

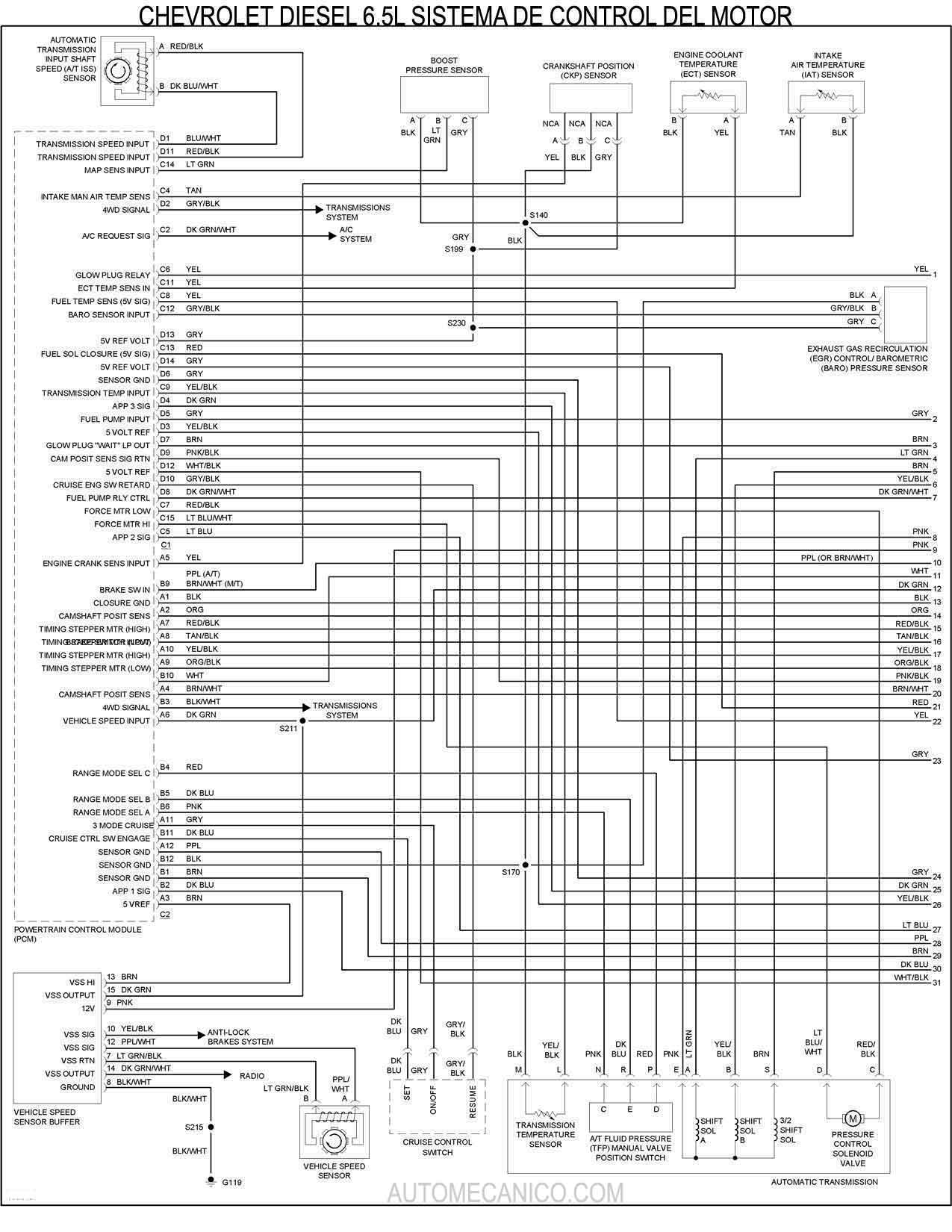

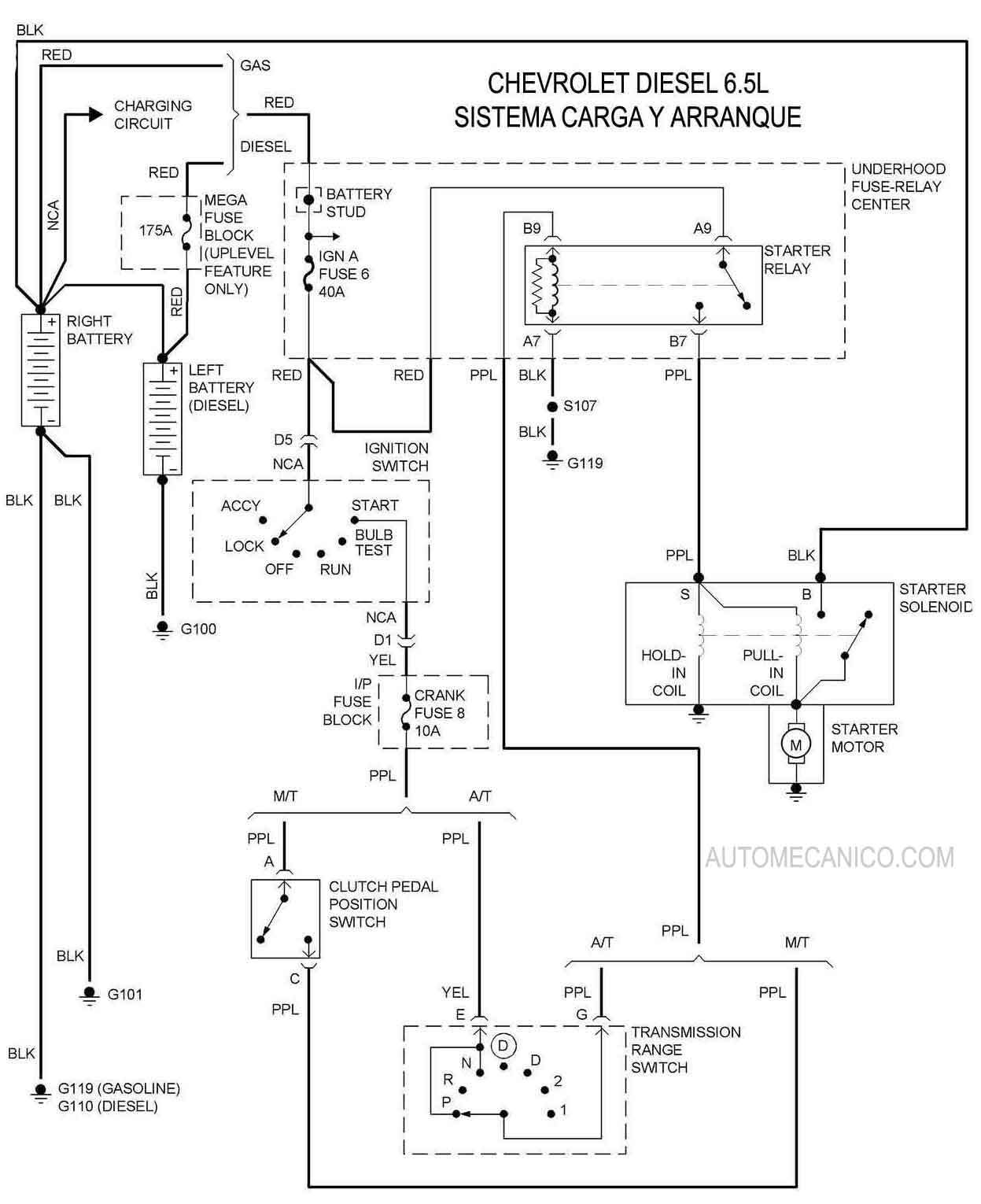

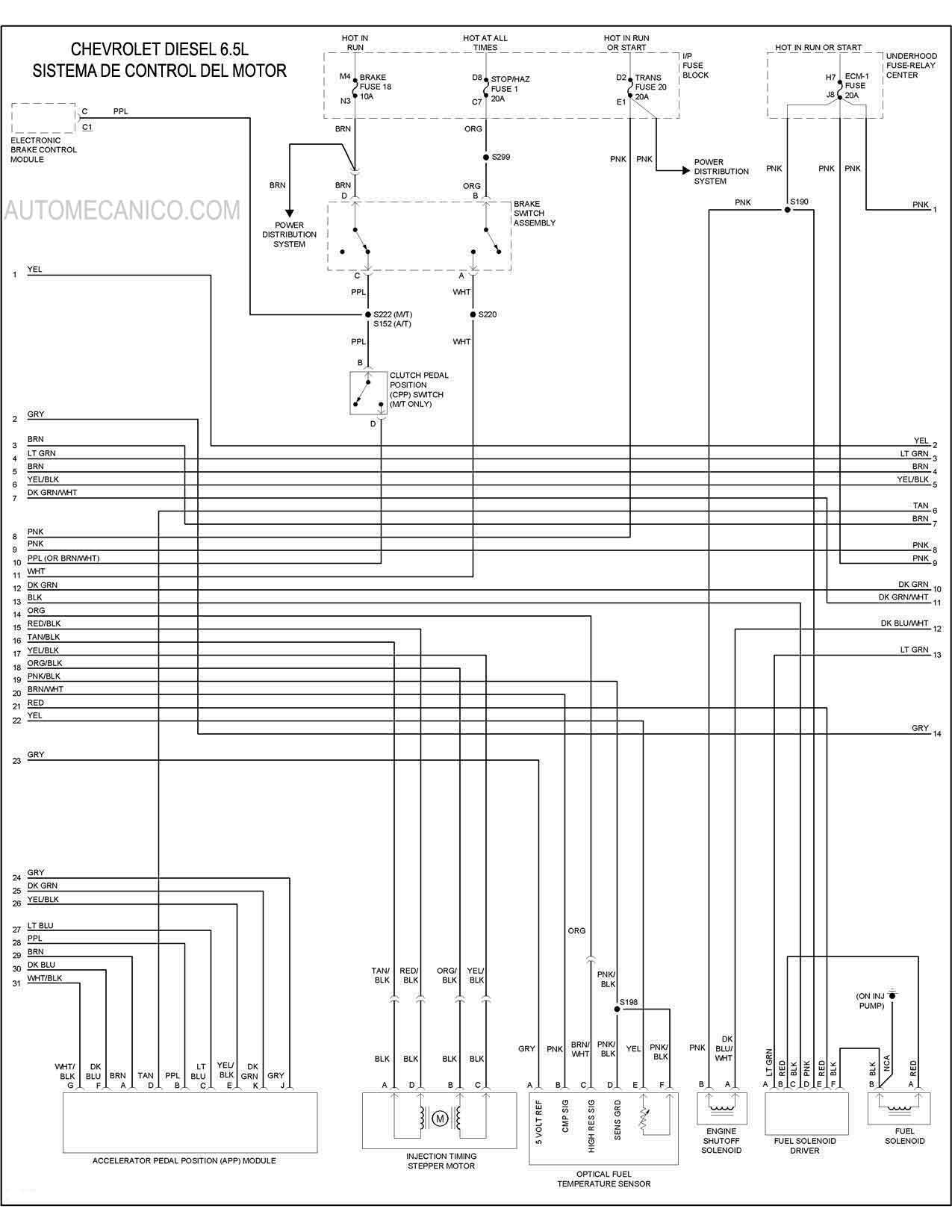

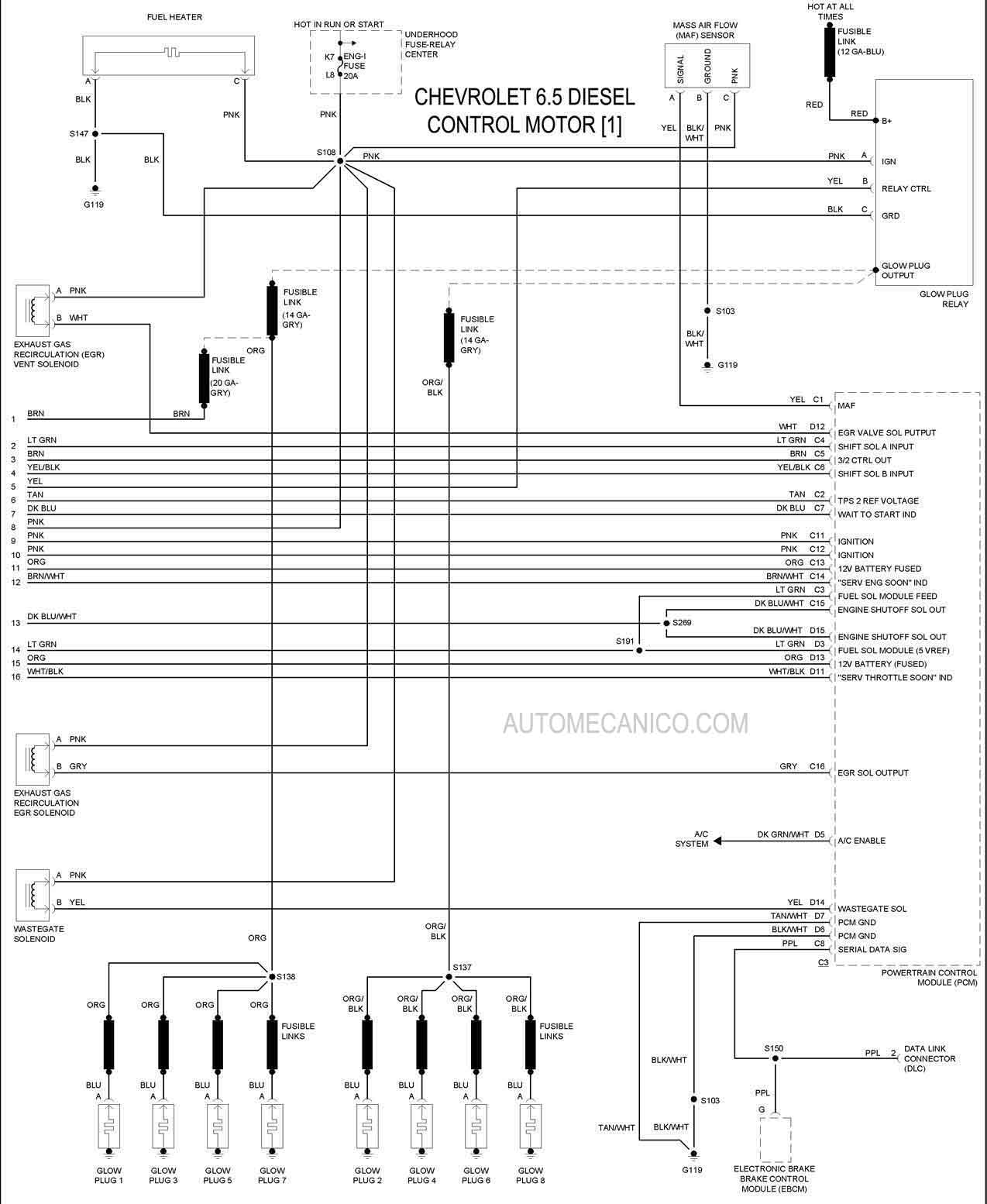

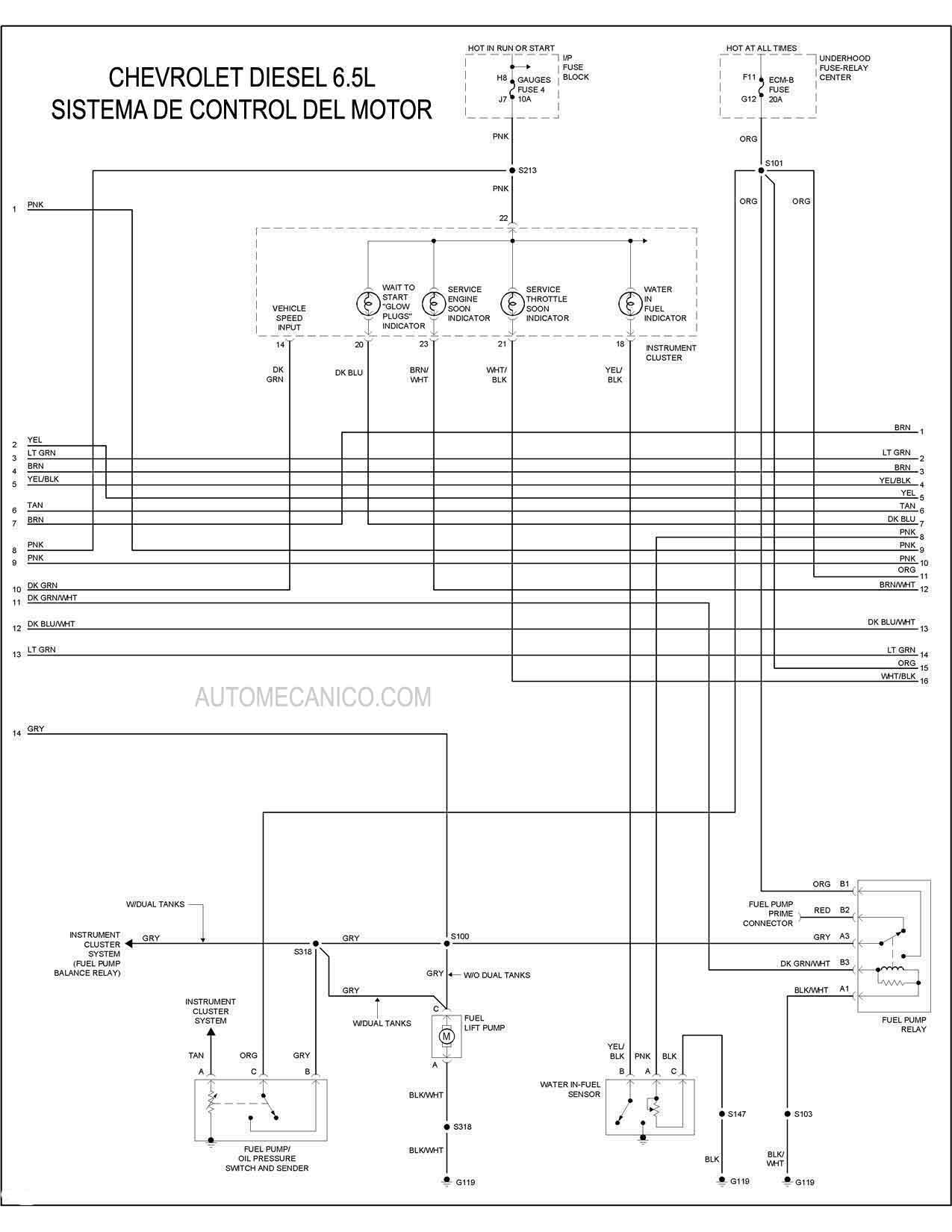

DIESEL 6.5L CONTROL DEL MOTOR 1 DIESEL 6.5L CARGA Y ARRANQUE

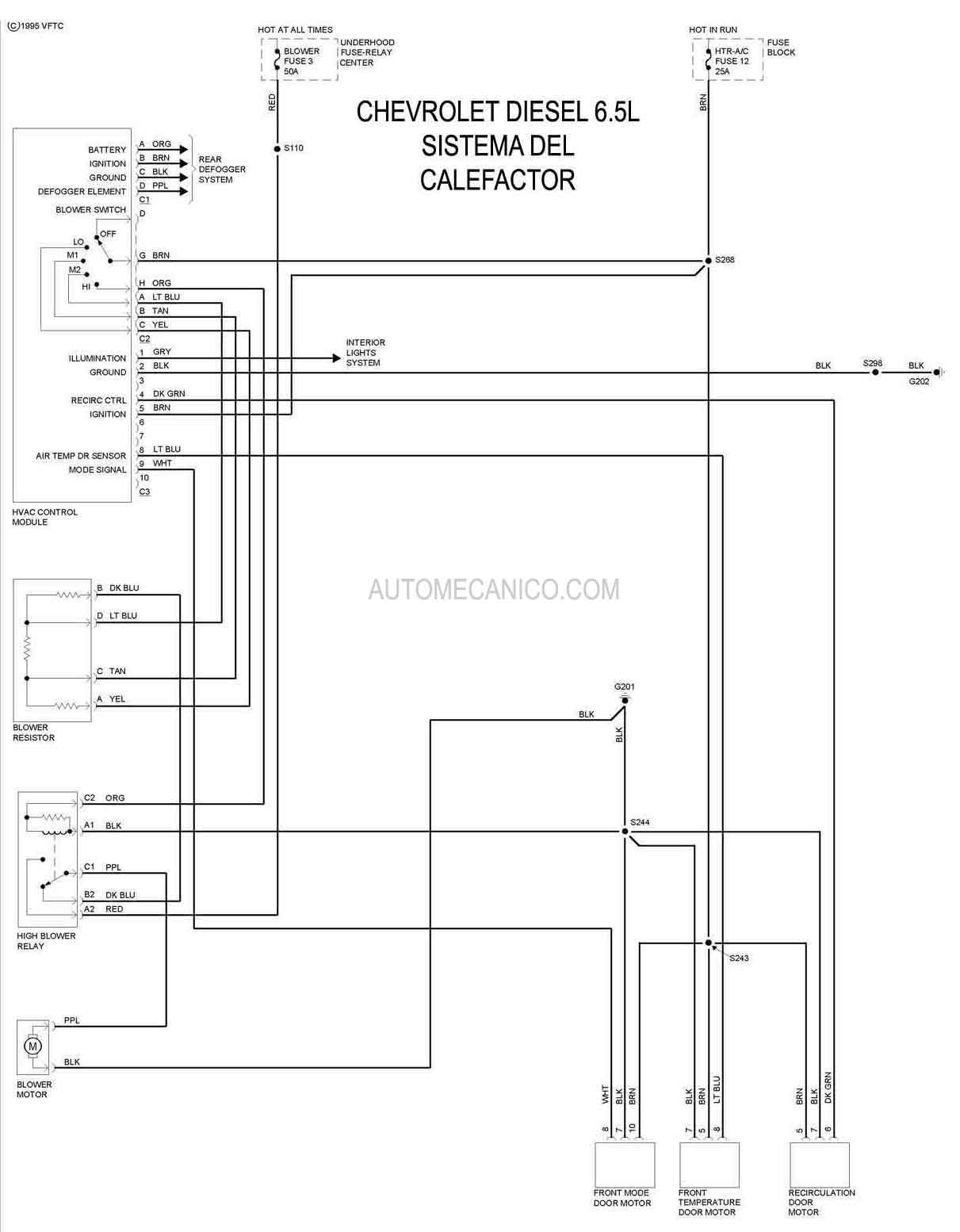

DIESEL 6.5L CONTROL DEL MOTOR 2 DIESEL 6.5L CALEFACTOR SYSTEM

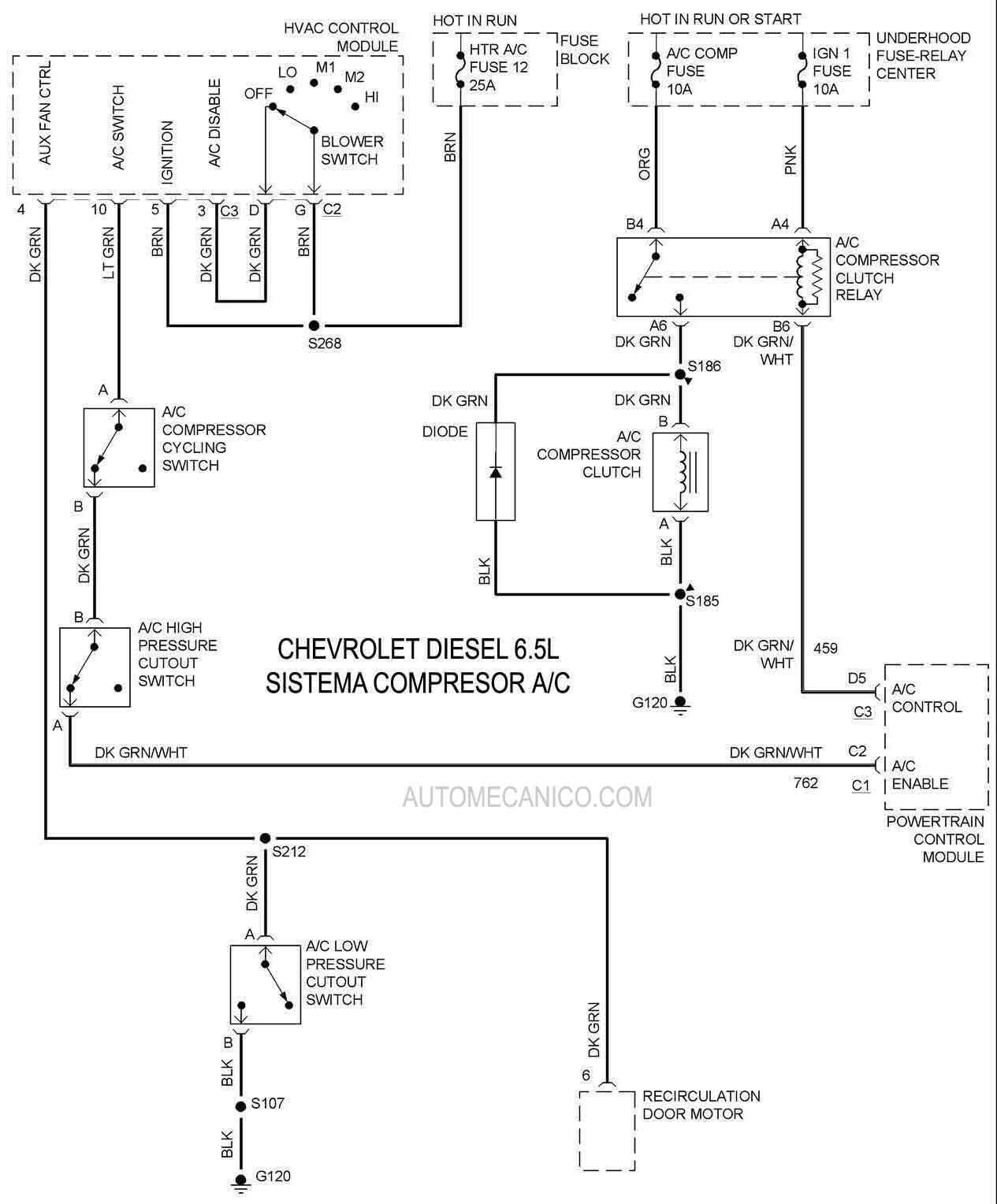

DIESEL 6.5L CONTROL DEL MOTOR 3 DIESEL 6.5L A/C SYSTEM MANUAL
DIESEL 6.5L CONTROL DEL MOTOR 4
G. MOTORS DIESEL MOTOR 6.5L G. MOTORS DIESEL MOTOR 6.5L

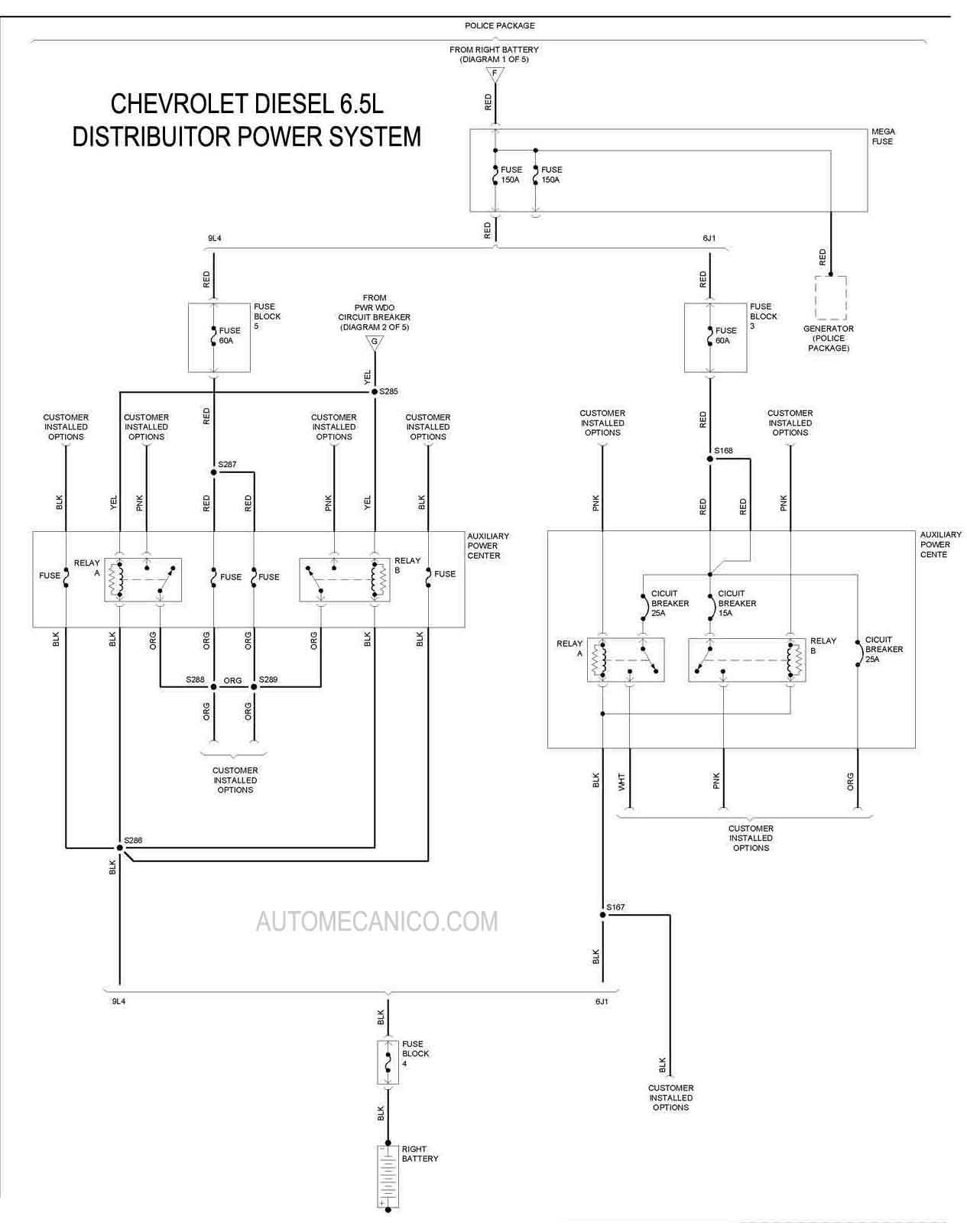

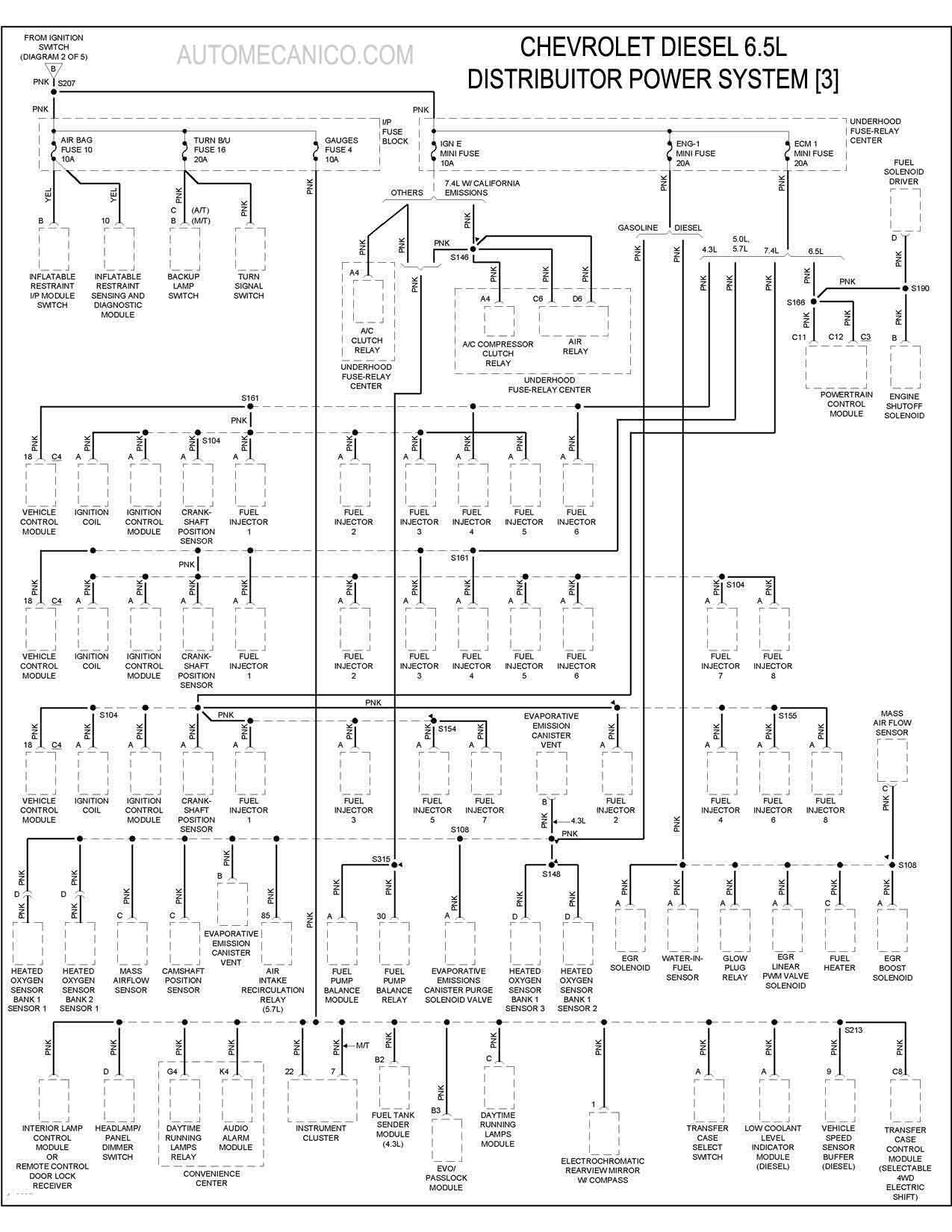

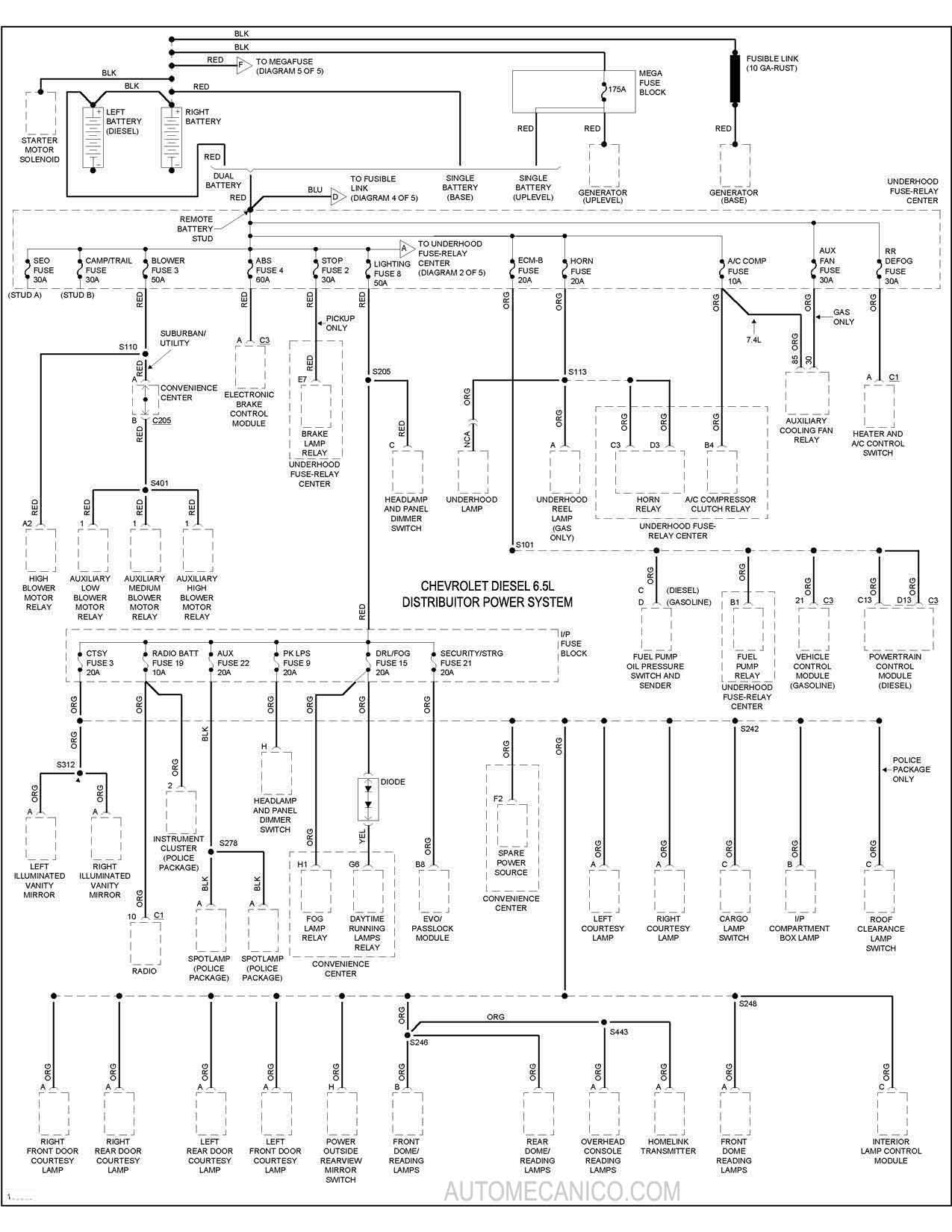

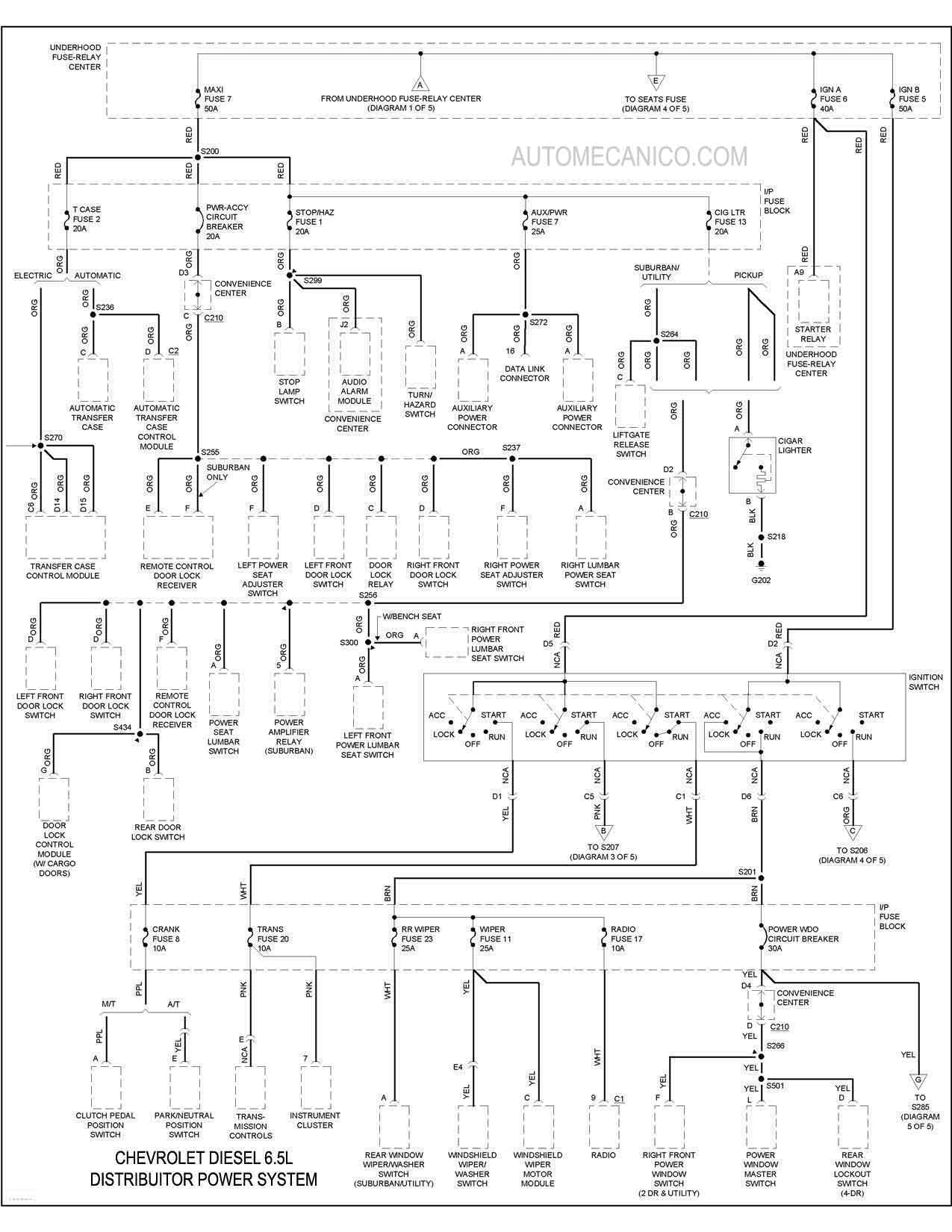

DIESEL 6.5L POWER SYSTEM DIESEL 6.5L POWER SYSTEM
DIESEL 6.5L POWER SYSTEM DIESEL 6.5L POWER SYSTEM
DIESEL 6.5L A/C SYSTEM DIESEL 6.5L POWER SYSTEM
  DIESEL 6.5L POWER SYSTEM
2021 - Actualizacion Constante
