| DIAGRAMAS - ESQUEMAS - GRAPHICS- MECANICA AUTOMOTRIZ |
Ford Escort - Mercury Tracer - 1997/00 Diagramas circuit. electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| DIAGRAMAS ELECTRICOS - UBICACION DE COMPONENTES |
| FORD ESCORT & MERCURY TRACER 1997 / 2000 |

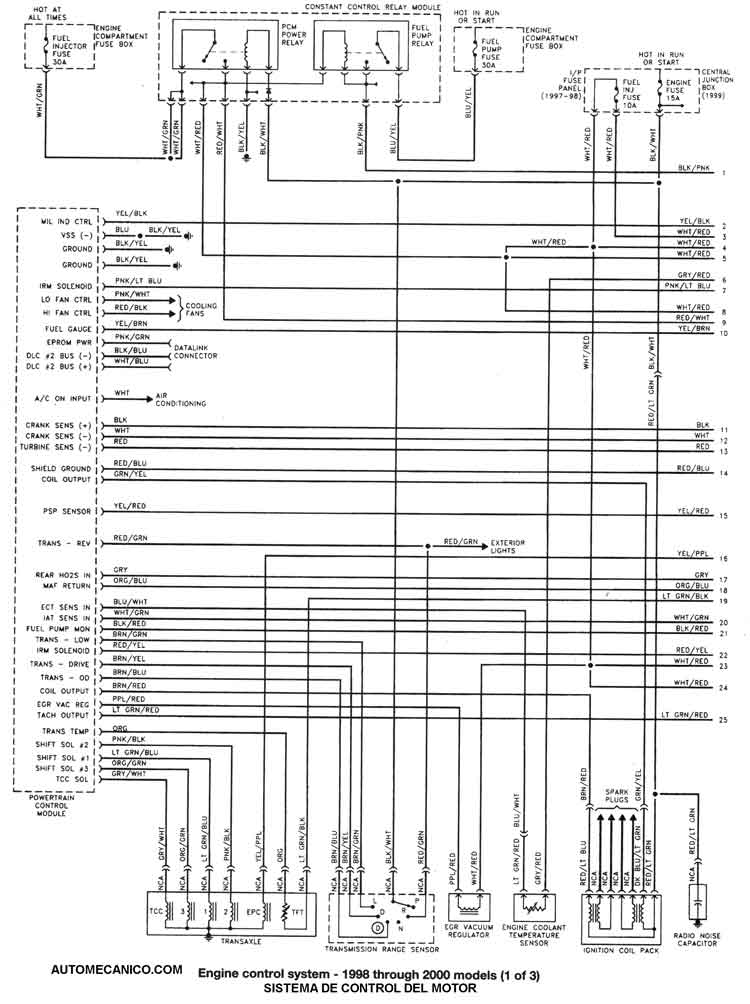

| SISTEMA DELCO Arrancador y alternador 1997/2000 | CONTROL ELECTRONICO del motor 1998/2000 1/3 |

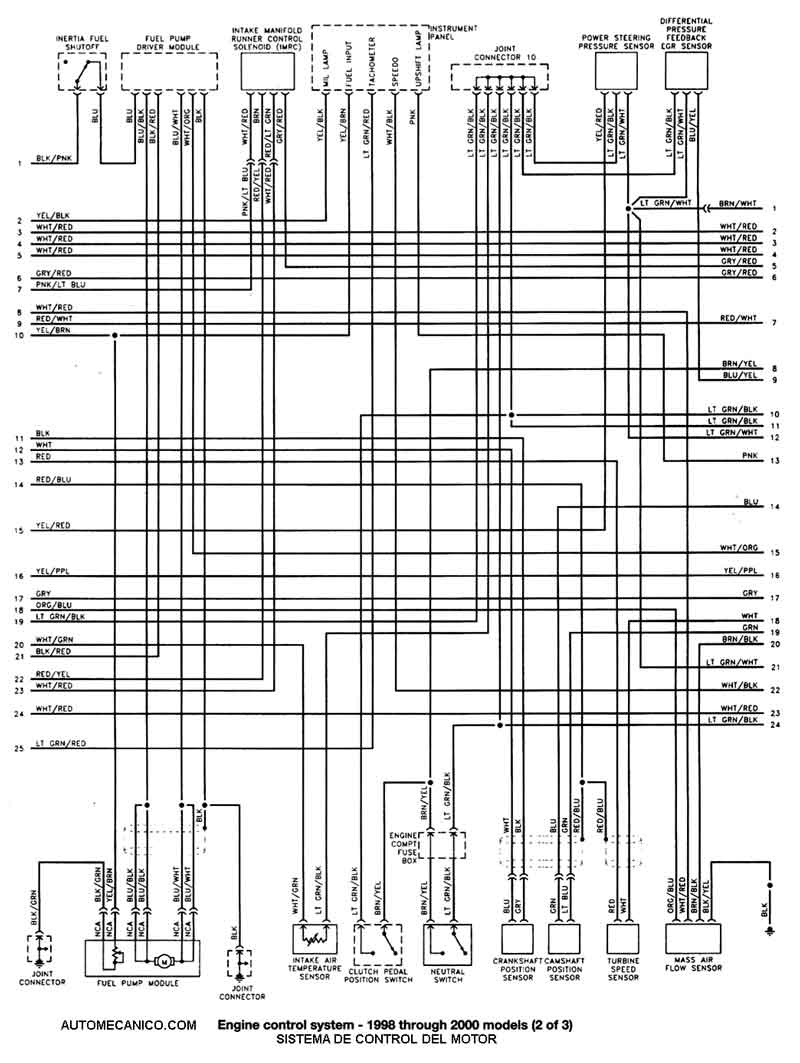

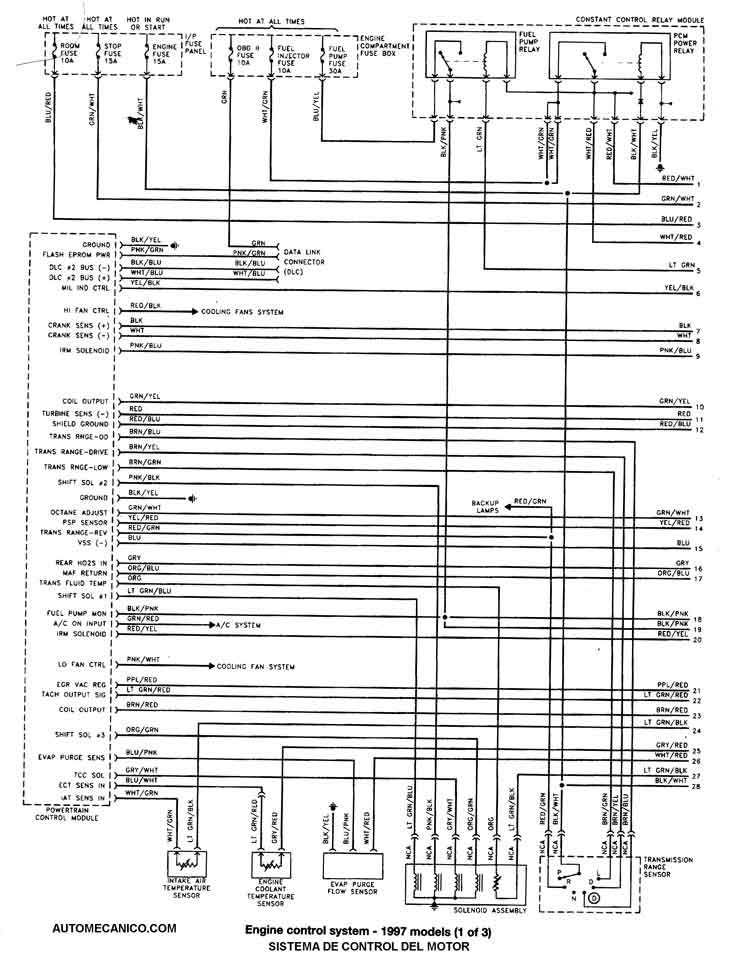

| CONTROL ELECTRONICO del motor 1997 1/3 | CONTROL ELECTRONICO del motor 1998/2000 2/3 |

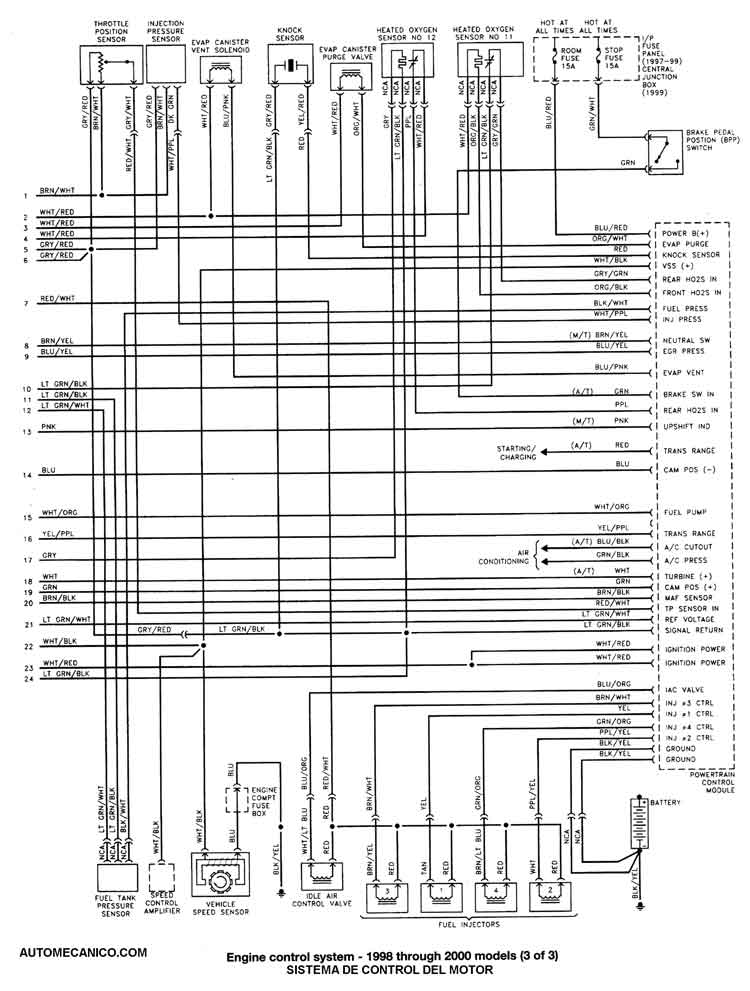

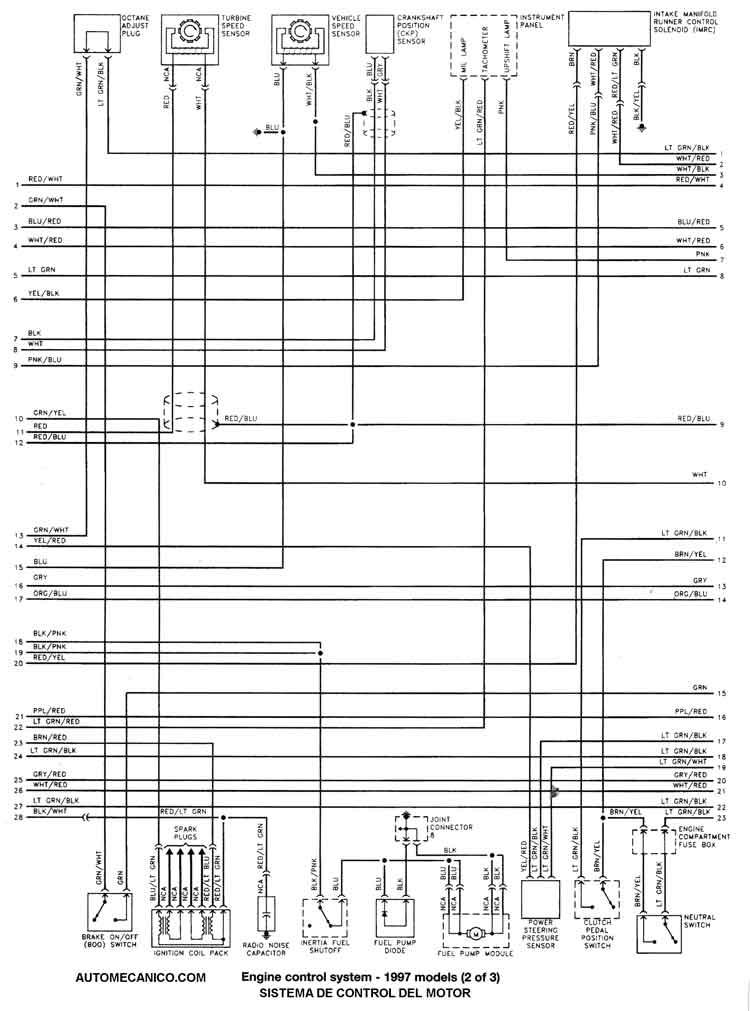

| CONTROL ELECTRONICO del motor 1997 2/3 | CONTROL ELECTRONICO del motor 1998/2000 3/3 |

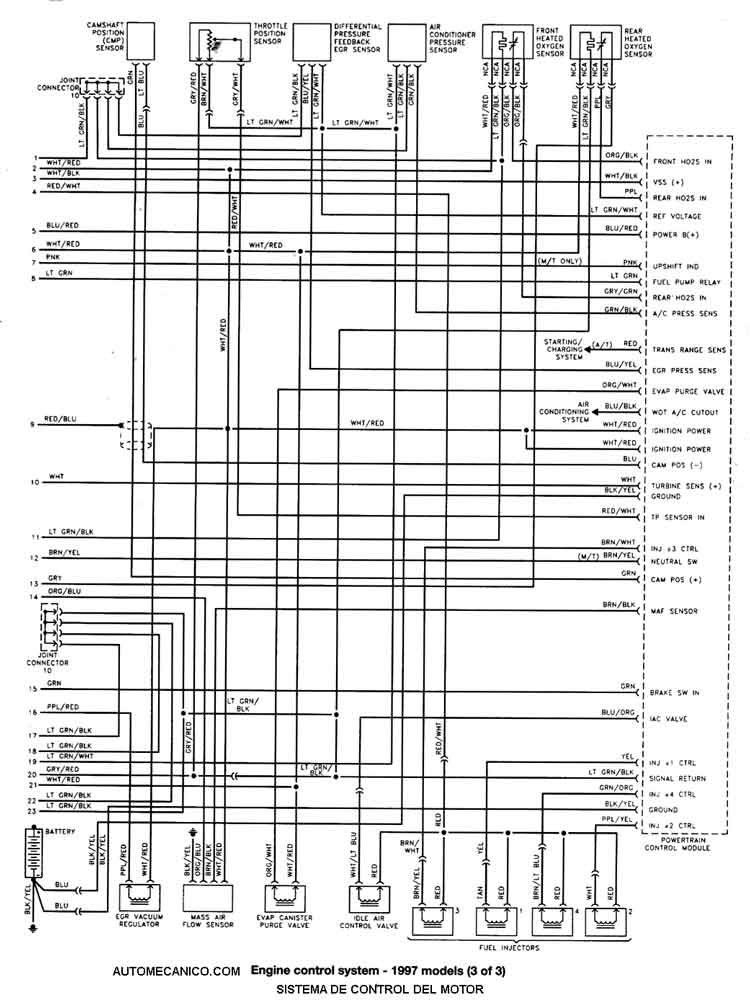

| CONTROL ELECTRONICO del motor 3/3 | CALEFACCION A/C ventilador del radiador 1997/2000 |

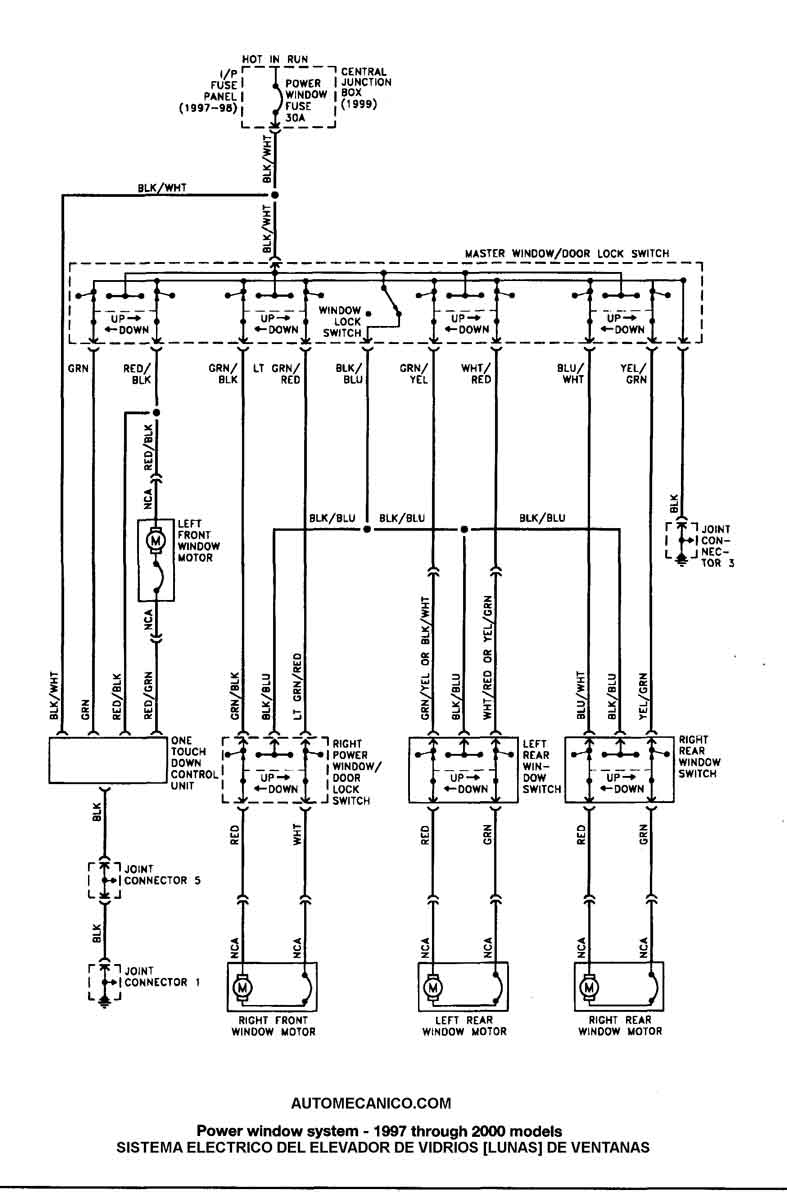

| ELEVADOR ELECTRICO de vidrios [ lunas de la ventana ] 1997/2000 |

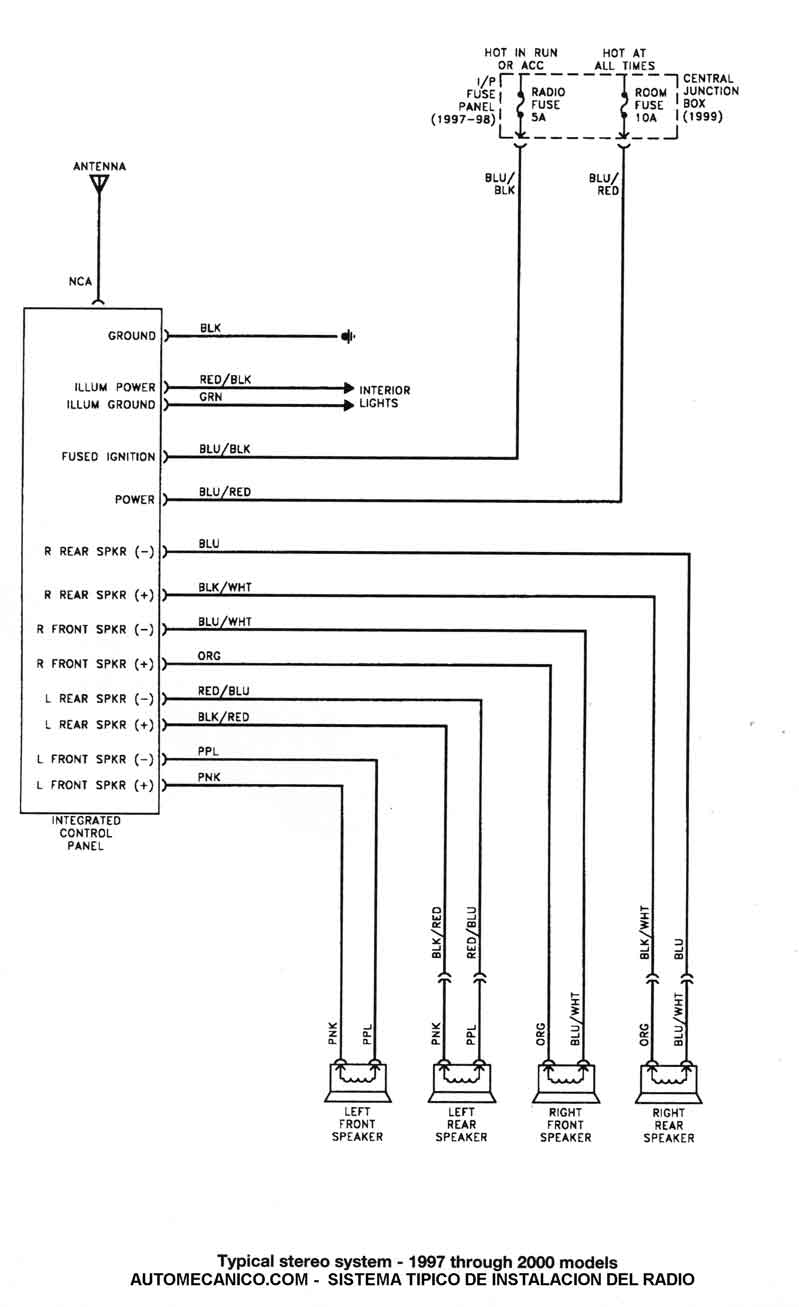

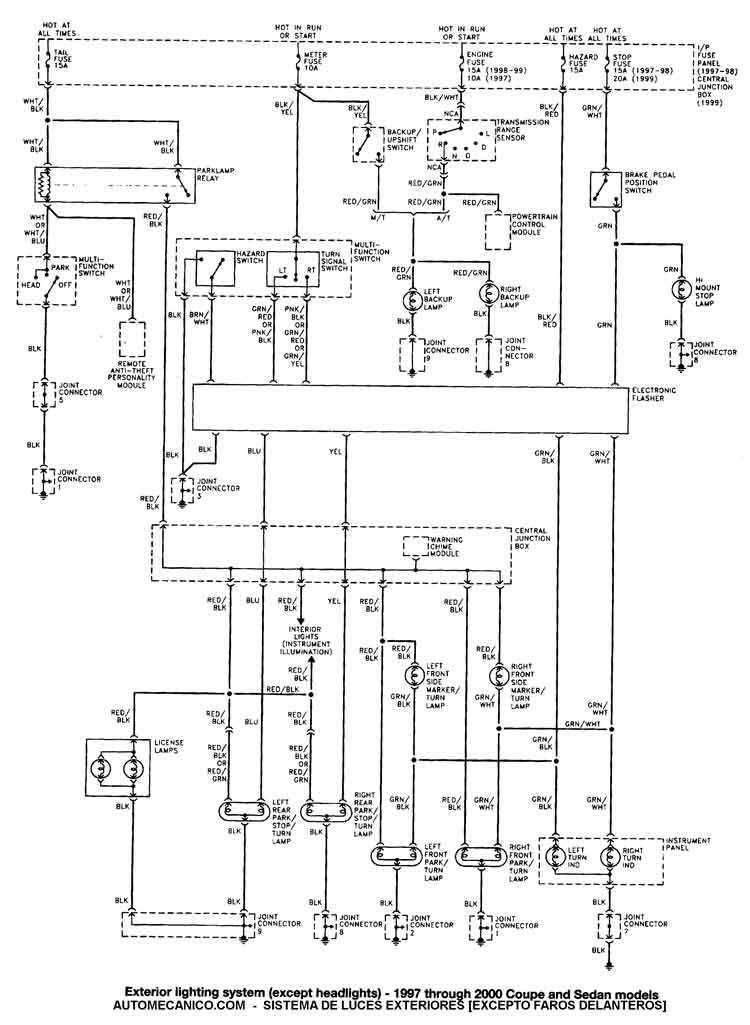

| LUCES exteriores [excepto faros delanteros] sedan coupe, 1997/2000 | RADIOSistema tipico, de instalacion 1997/2000 |

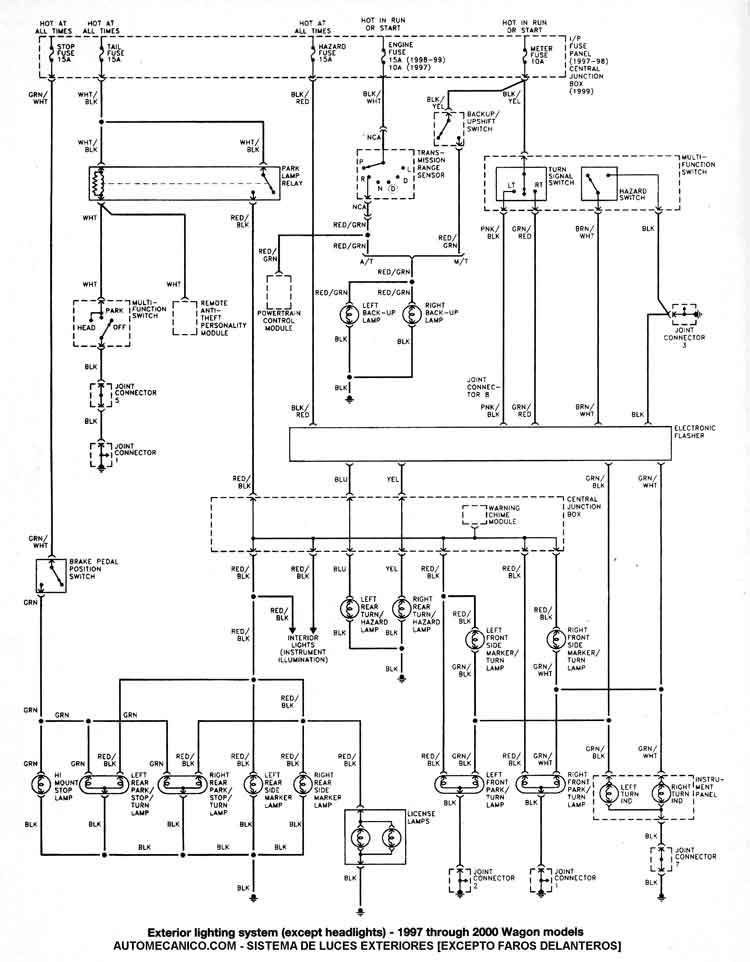

| LUCES exteriores [excepto faros delanteros] station wagons 1997/2000 | SEGUROS de las puertas 1997/2000 |

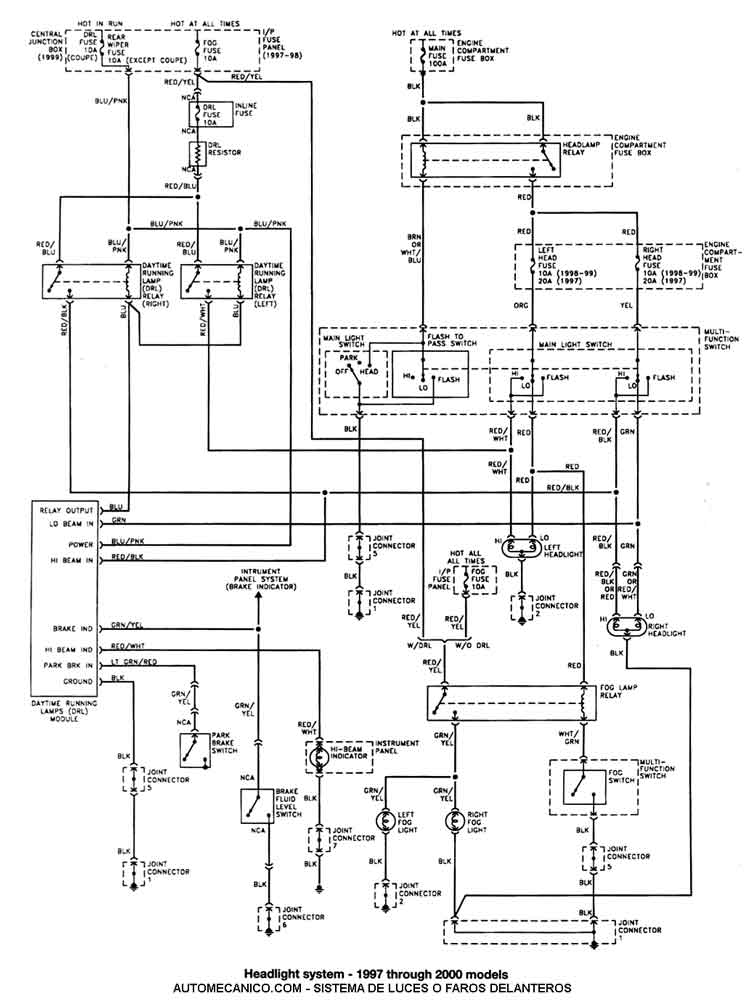

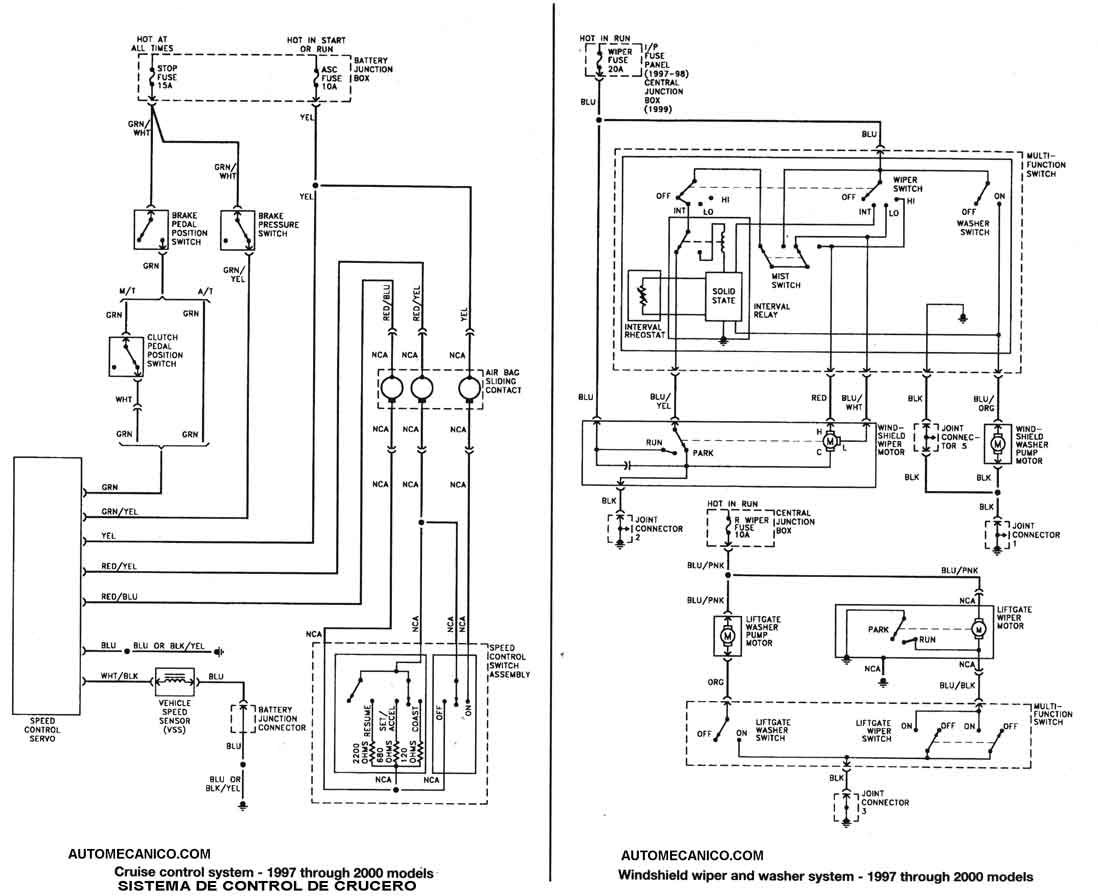

| LUCES faros delanteros 1997/2000 | CONTROL de crucero 1997/2000 |

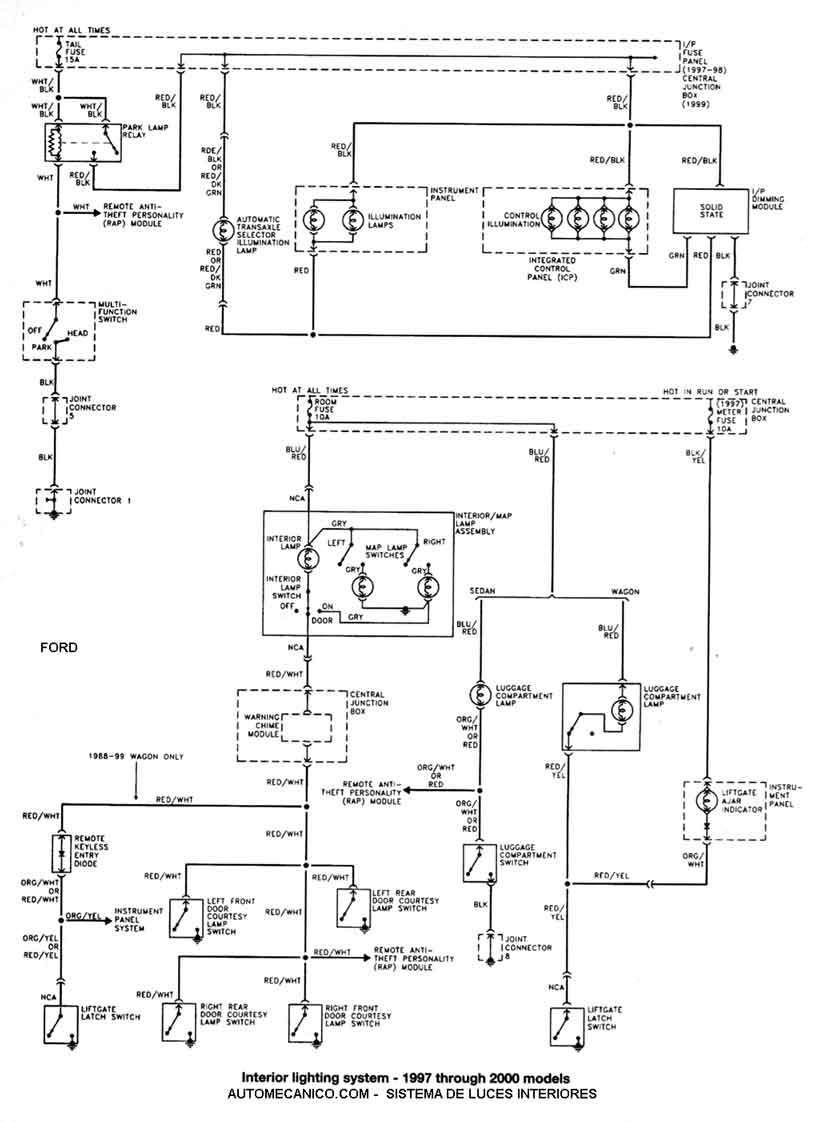

| LUCES interiores 1997/2000 | VER : FORD Escort - MERCURY Tracer -1991-1996 |

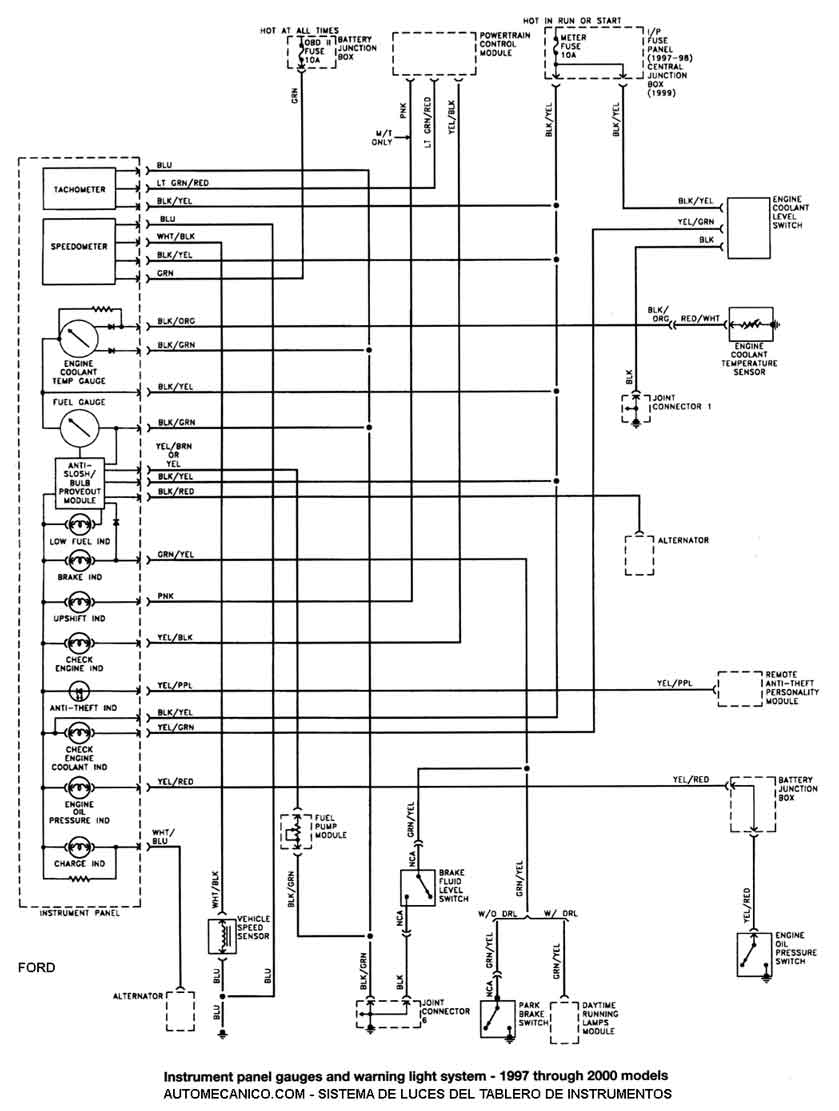

| LUCES del tablero de instrumentos 1997/2000 | 2019 Actualizacion constante |
