FordThunderbird 1990/93 - Diagramas, circuitos electricos |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| DIAGRAMAS ELECTRICOS - UBICACION DE COMPONENTES |
| FORD THUNDERBIRD 1990/93 |

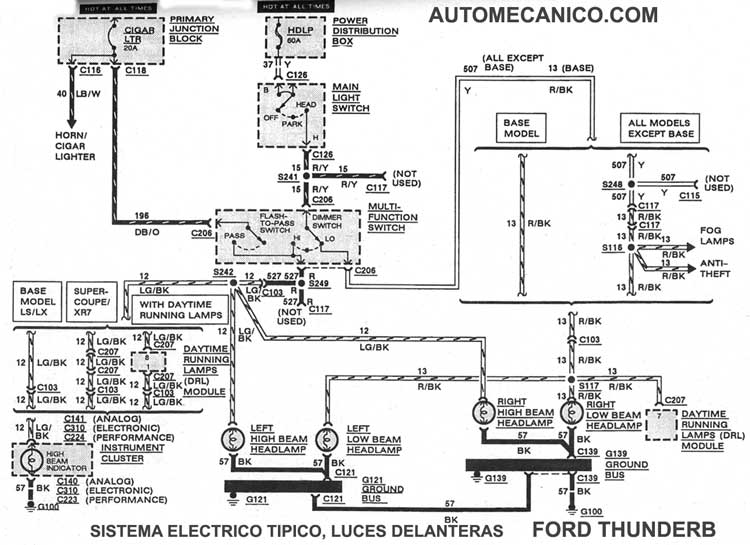

| LUCES circuito tipico luces delanteras | ARRANCADOR motor de arranque, marcha start [no-super charge] 1993 y anteriores 1/3 |
| LUCES circuito luces exteriores | ARRANCADOR motor de arranque,marcha start [no-super charge] 1993 y anteriores 2/3, 3/3 |

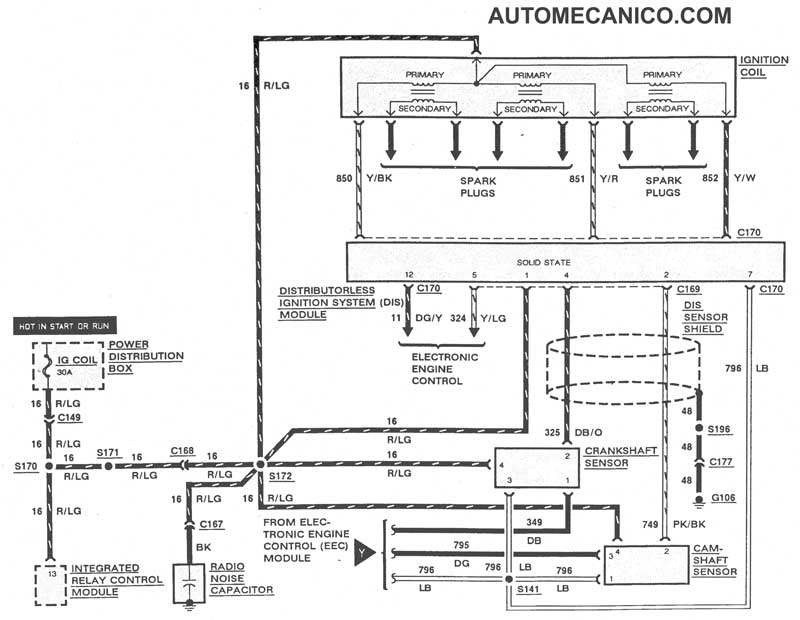

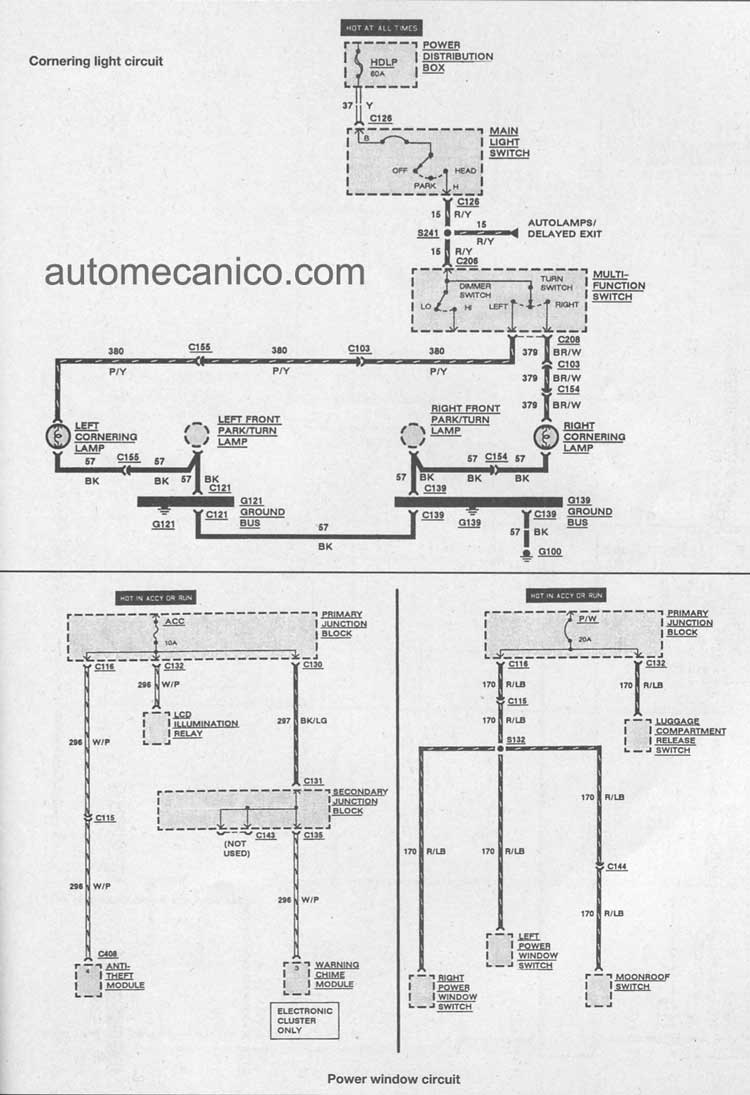

| LUCES cuartos, corners | ENCENDIDO circuito de encendido modelos supercharge |

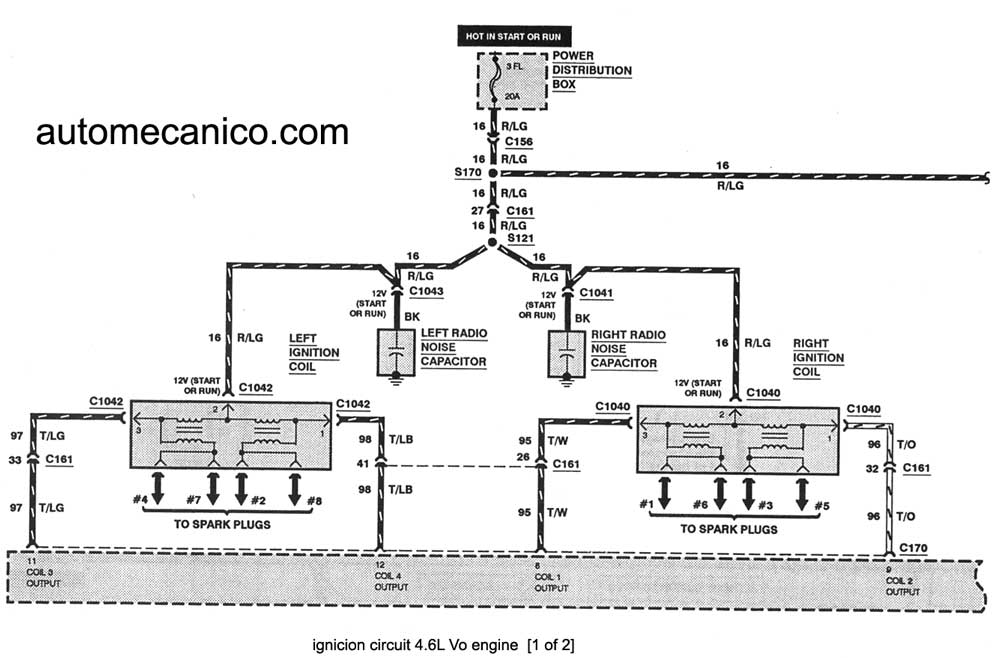

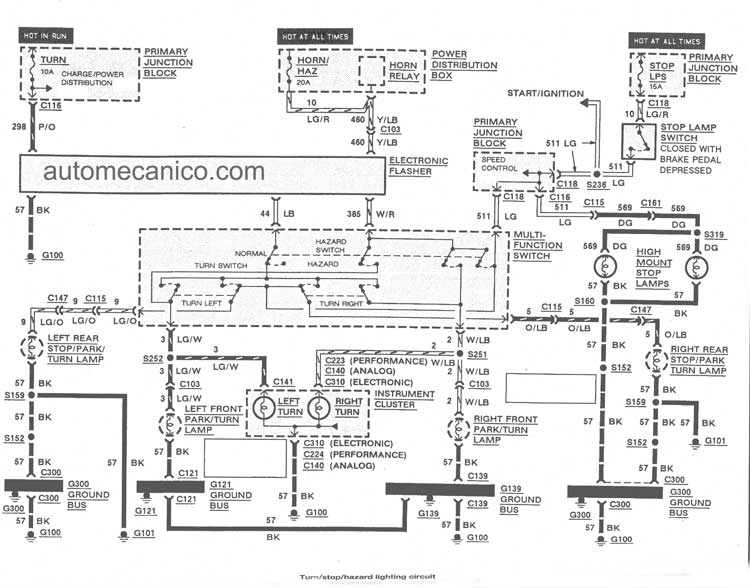

| LUCES circuito luces de emergencia, stop, y seniales | ENCENDIDO circuito de encendido 4.6L V8 1/2 |

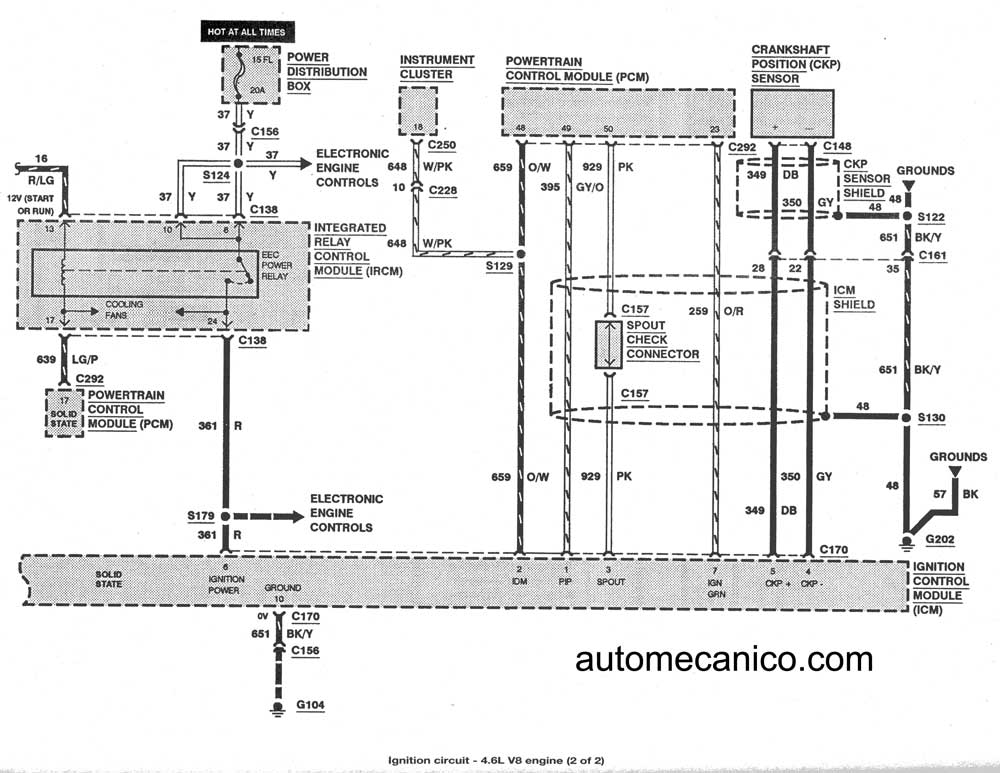

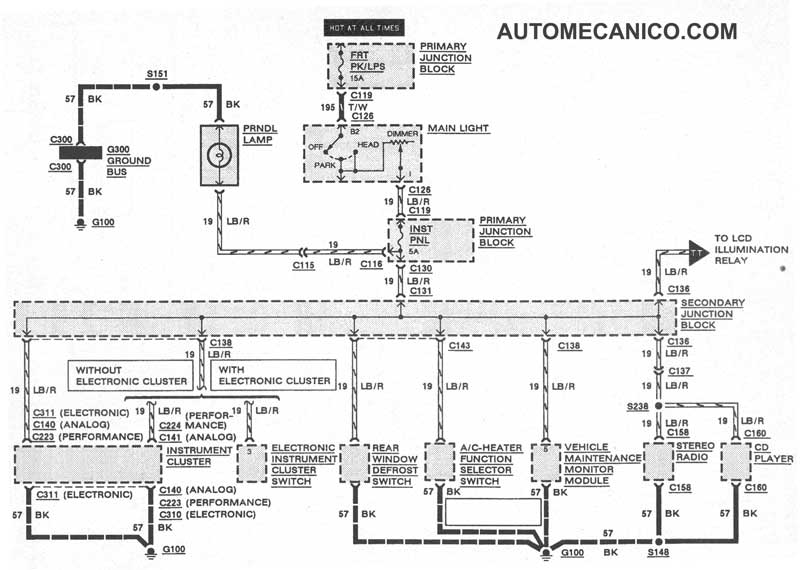

| PANEL de instrumentos 1/2 | ENCENDIDO circuito de encendido 4.6L V8 2/2 |

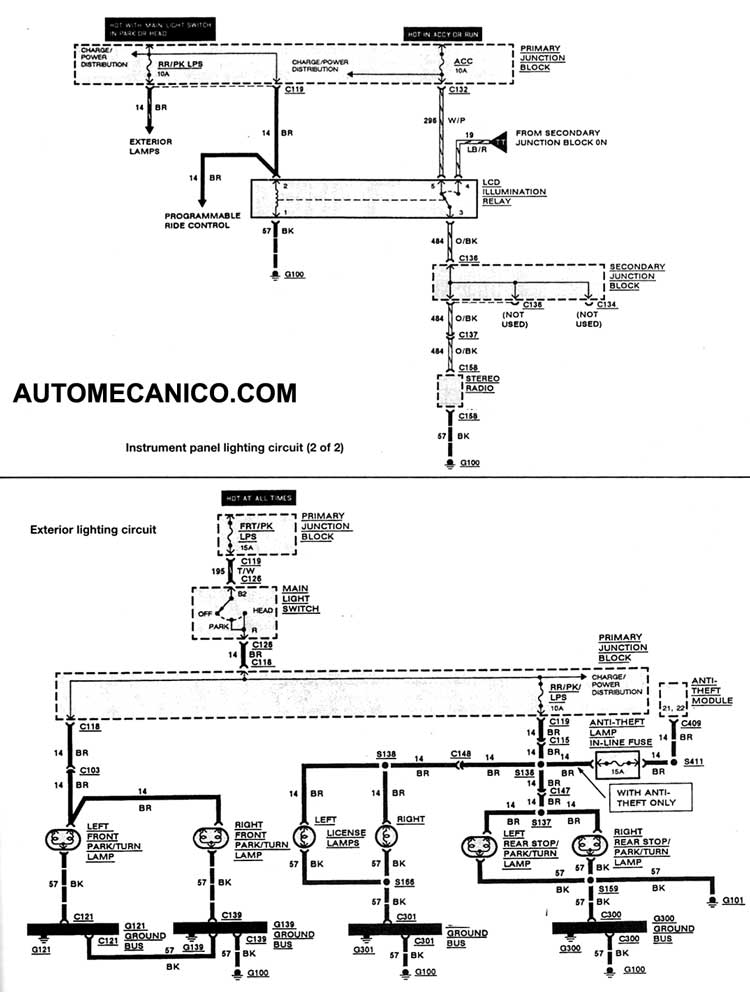

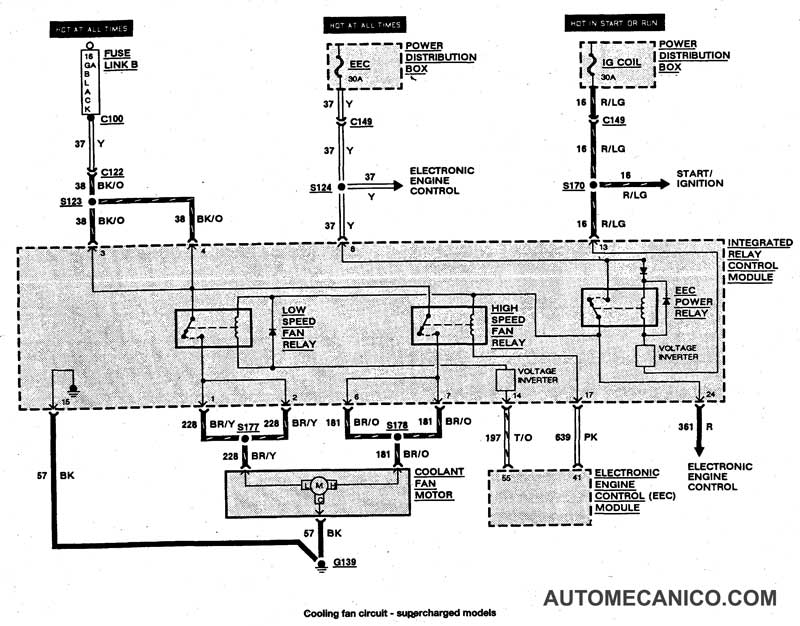

| PANEL de instrumentos 2/2 | SUPERCHARGE circuito del ventilador,fan,abanico |

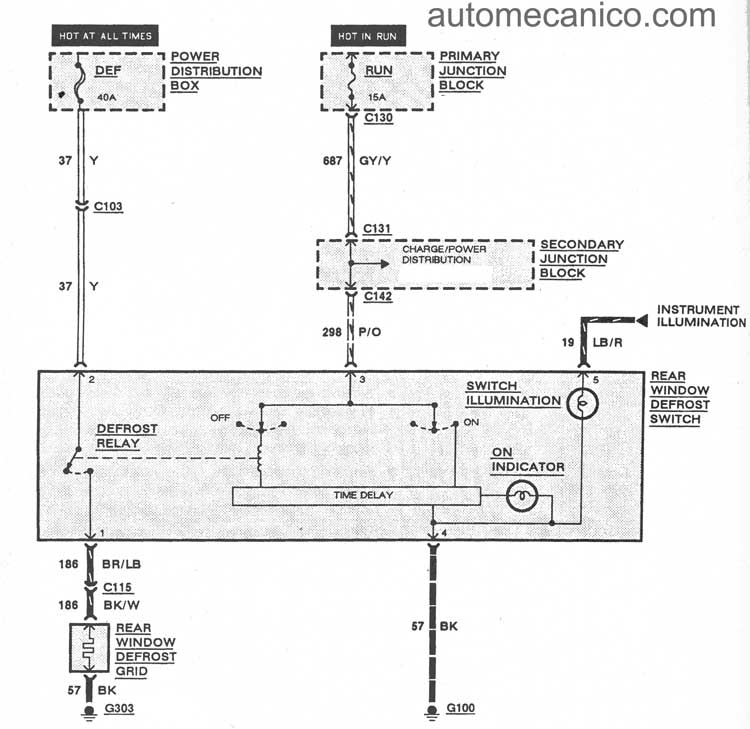

| VENTANAS circuito power ventanas | CALENTADOR circuito del calentador, ventana trasera, defogger |

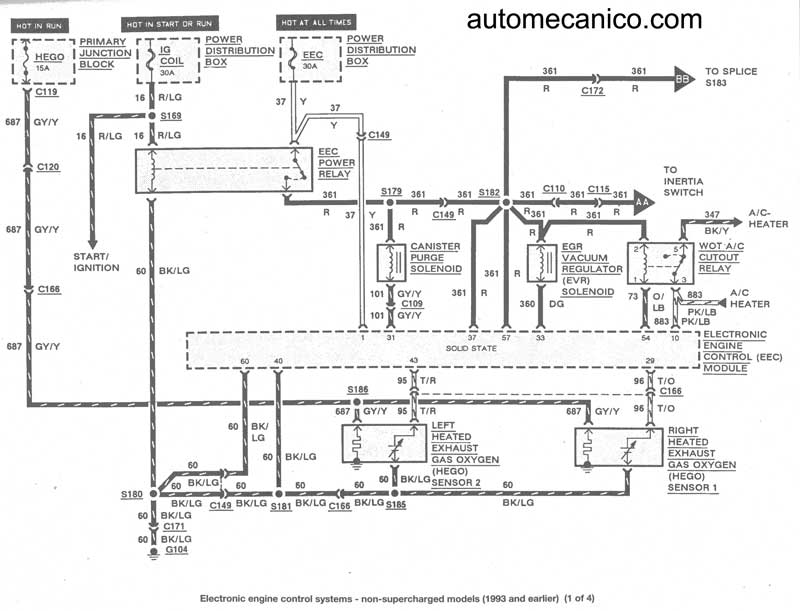

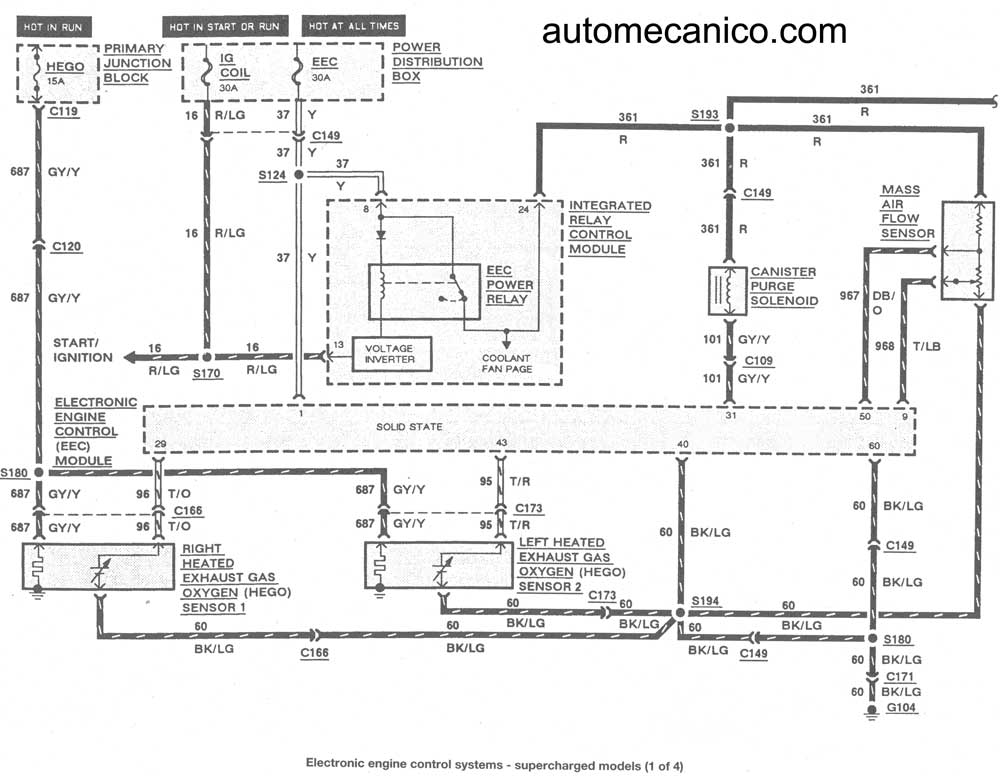

| CONTROL ELECTRONICO del motor supercharger 1993 y anteriores 1/4 | CONTROL ELECTRONICO del motor - no supercharger 1993 y anteriores 1/4 |

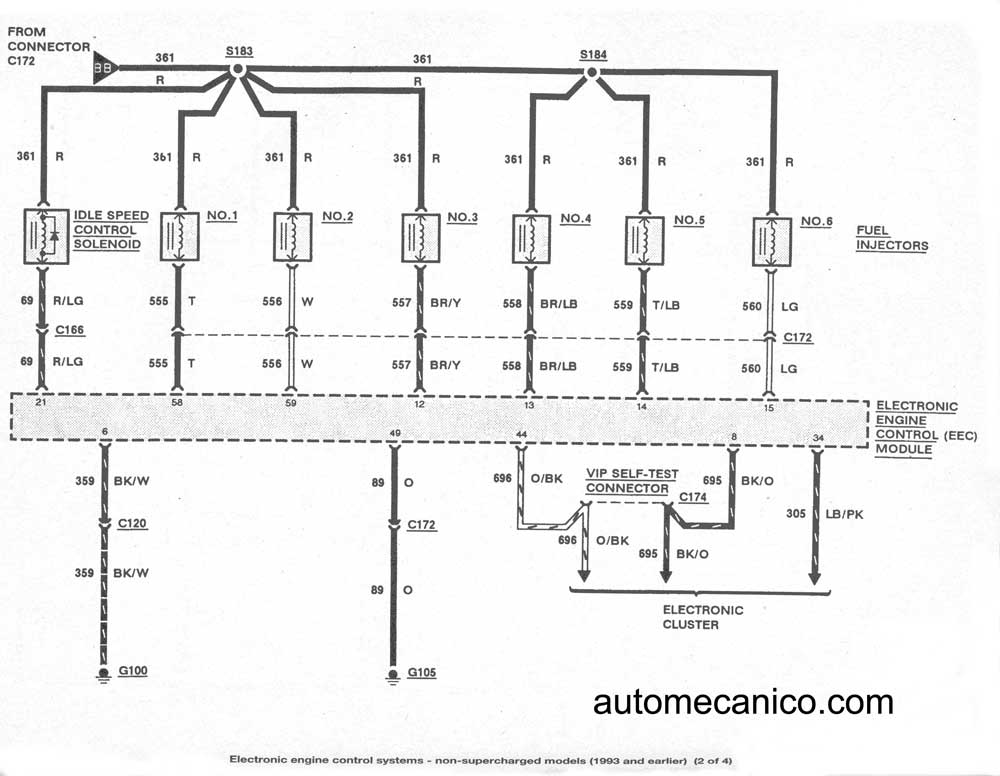

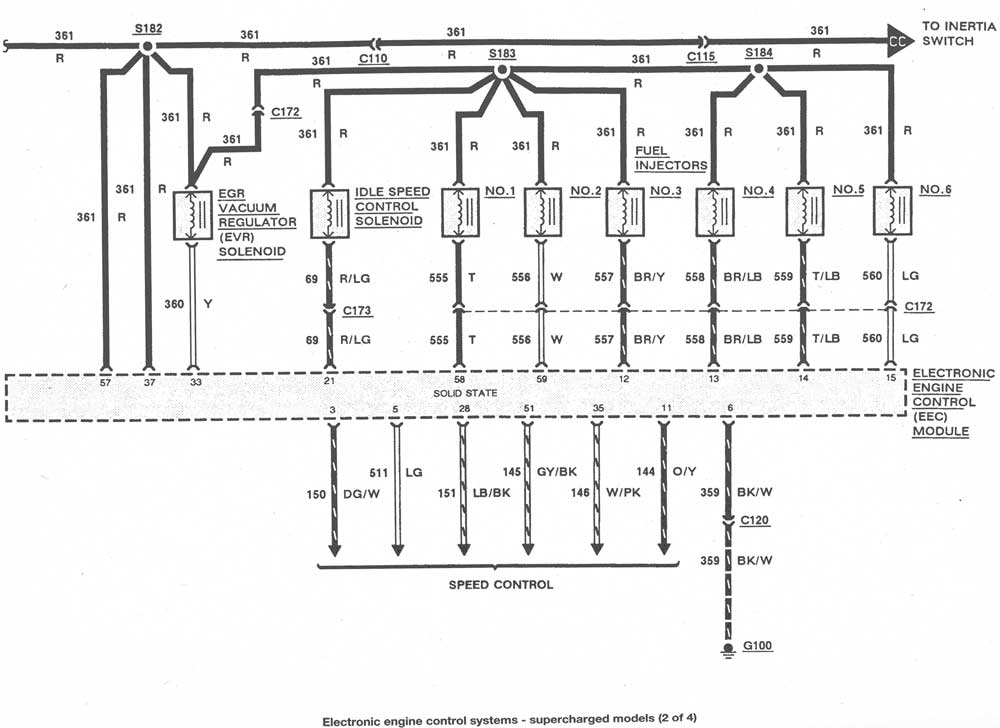

| CONTROL ELECTRONICO del motor supercharger 1993 y anteriores 2/4 | CONTROL ELECTRONICO del motor -no supercharger 1993 y anteriores 2/4 |

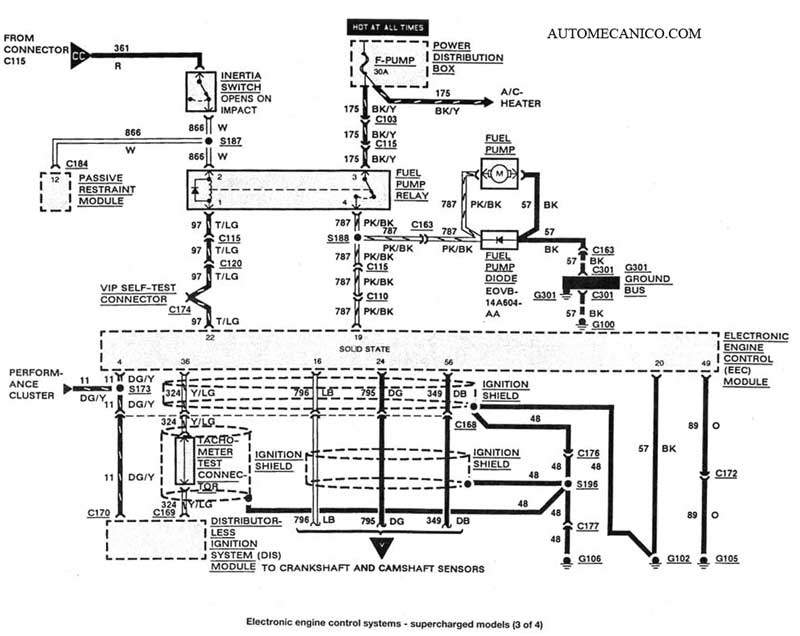

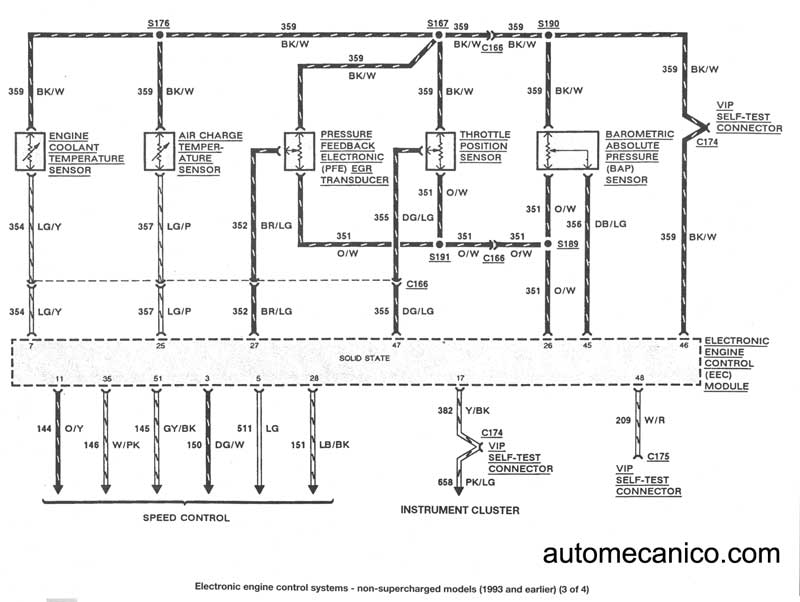

| CONTROL ELECTRONICO del motor supercharger 1993 y anteriores 3/4 | CONTROL ELECTRONICO del motor no-supercharger 1993 y anteriores 3/4 |

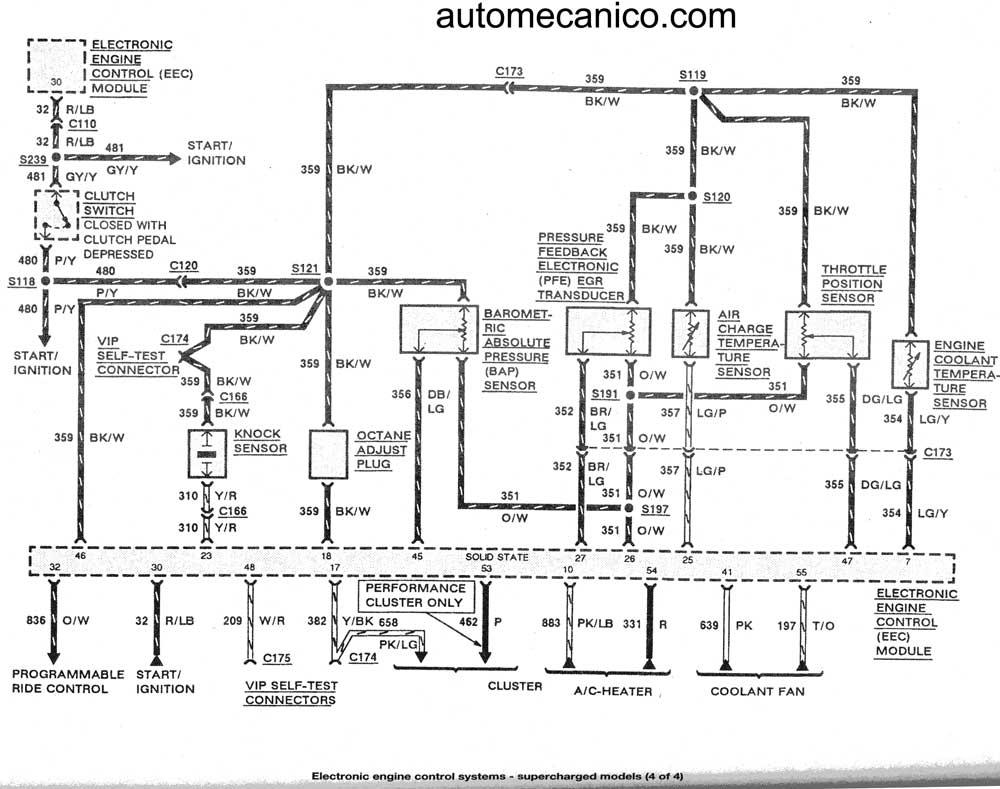

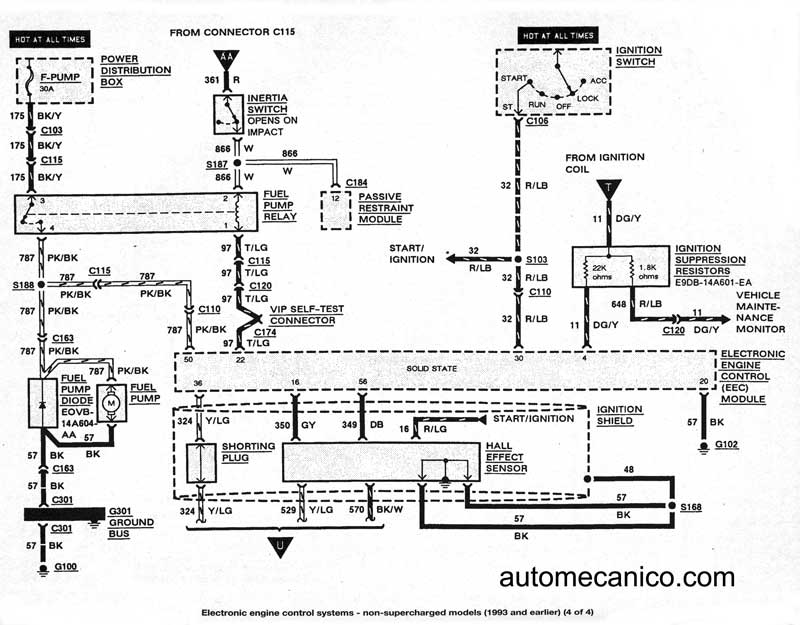

| CONTROL ELECTRONICO del motor supercharger 1993 y anteriores 4/4 | CONTROL ELECTRONICO del motor -no supercharger 1993 y anteriores 4/4 |

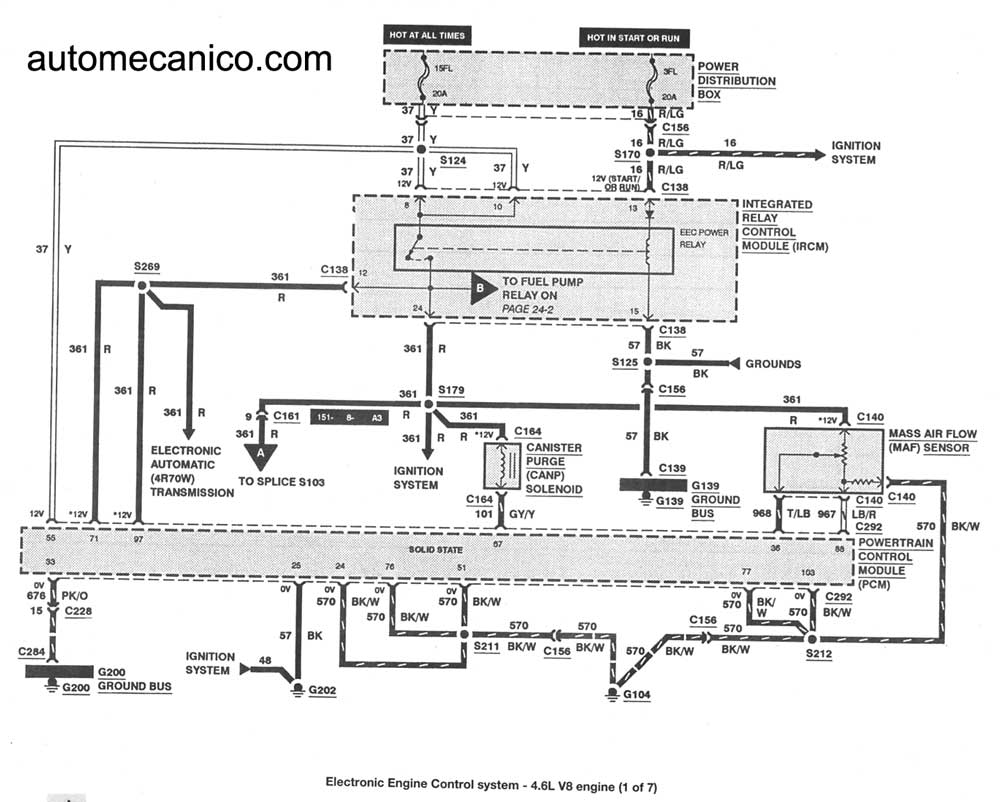

| CONTROL ELECTRONICO del motor 4.6 V8 1/7 | CONTROL ELECTRONICO del motor 4.6 V8 4/7 |

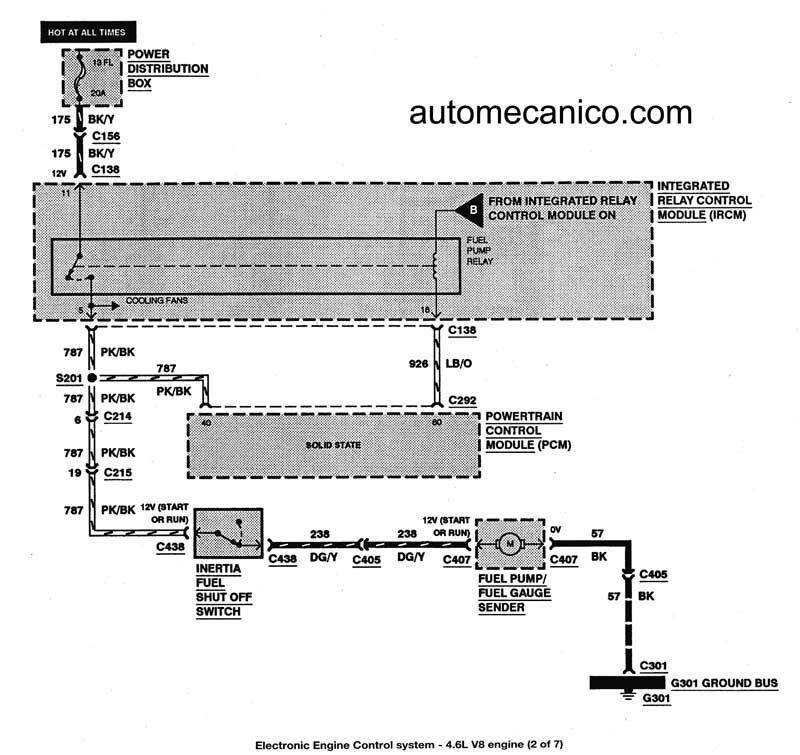

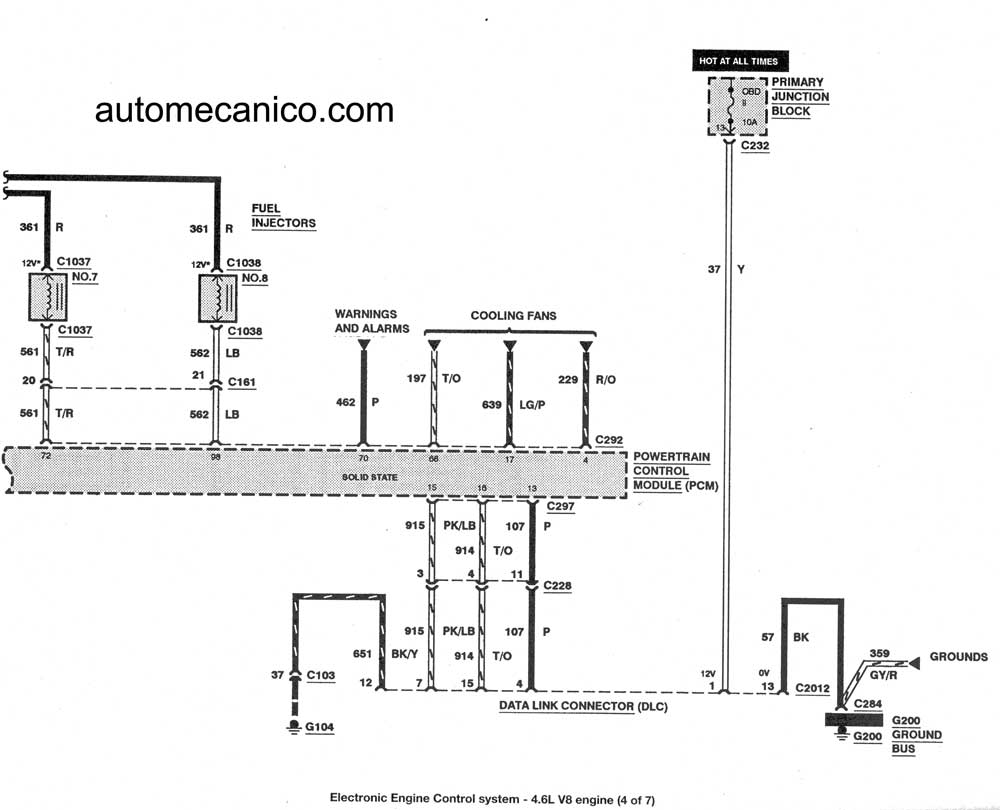

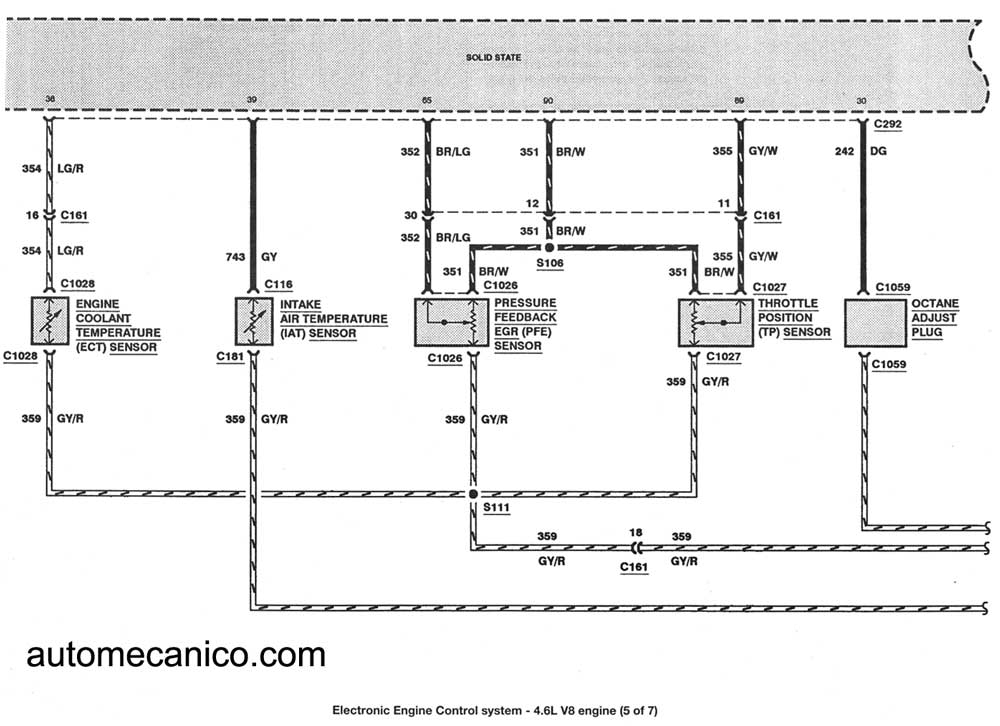

| CONTROL ELECTRONICO del motor 4.6 V8 2/7 | CONTROL ELECTRONICO del motor 4.6 V8 5/7 |

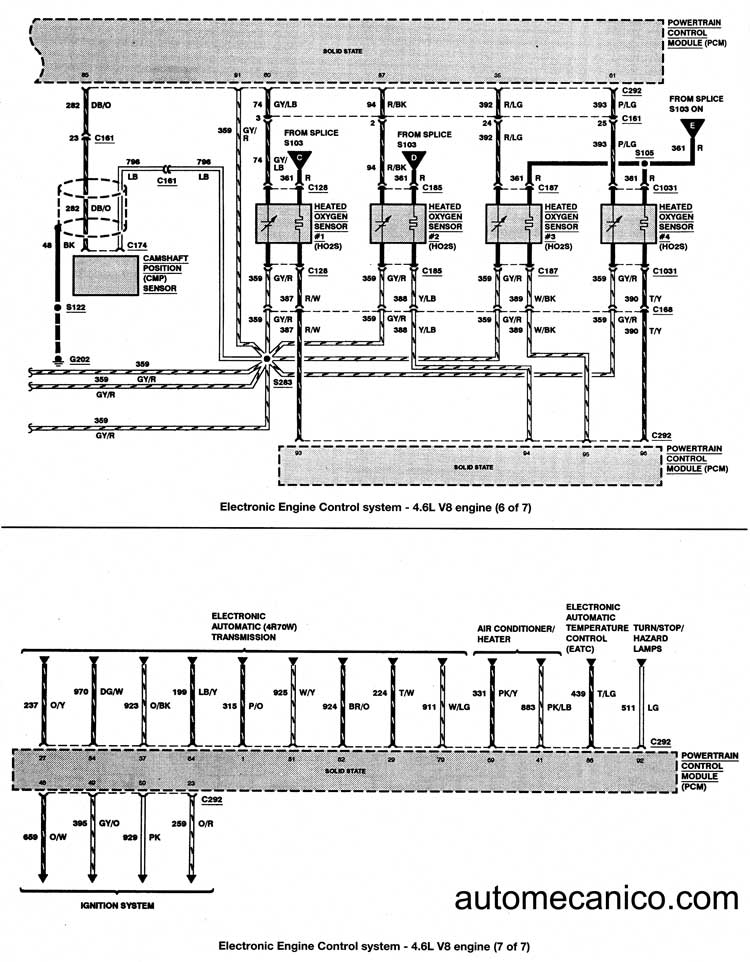

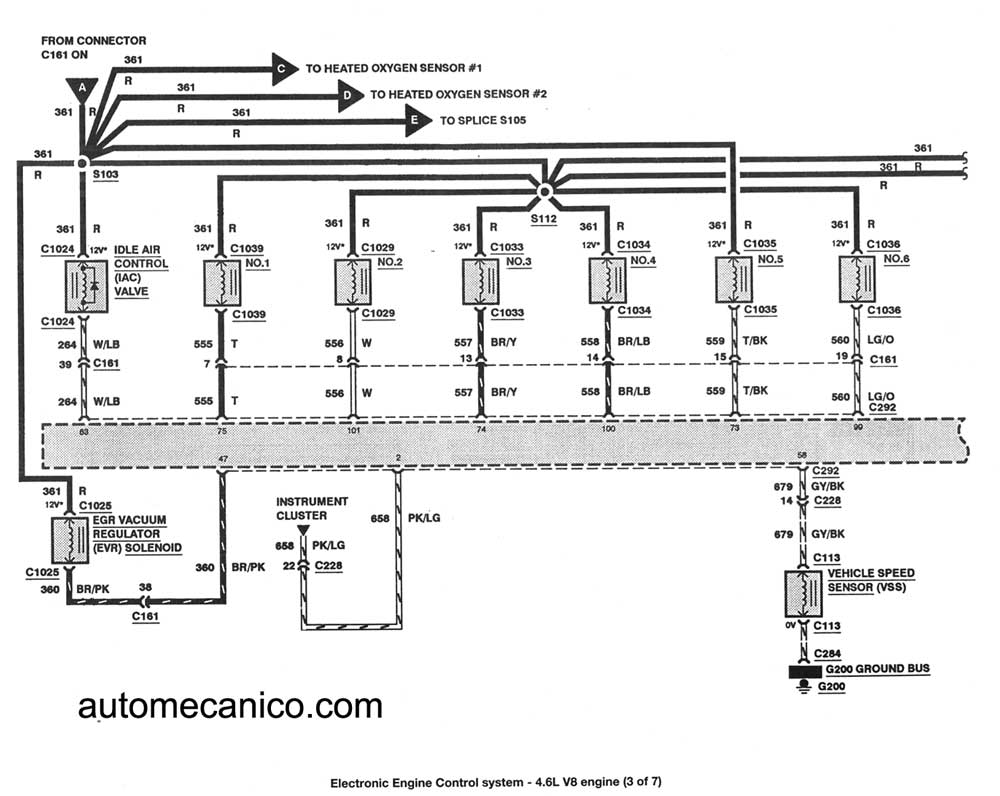

| CONTROL ELECTRONICO del motor 4.6 V8 3/7 | CONTROL ELECTRONICO del motor 4.6 V8 6/7 y 7/7 |
