Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
En "automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.: DIAGRAMAS ELECTRICOS;
GENERAL MOTORS - Buick-Oldsmobile-Pontiac 1985/98

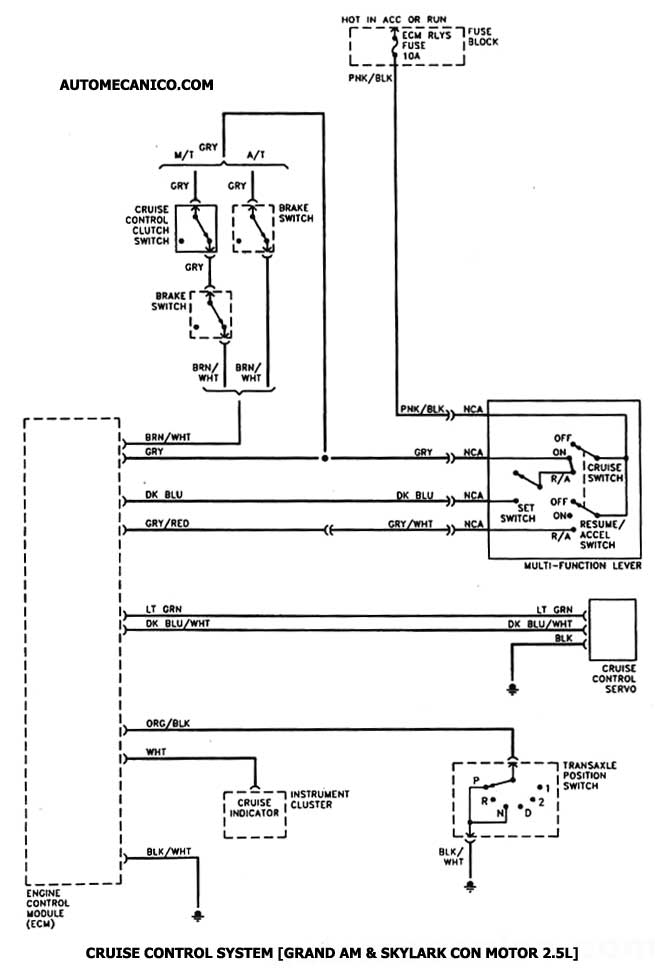

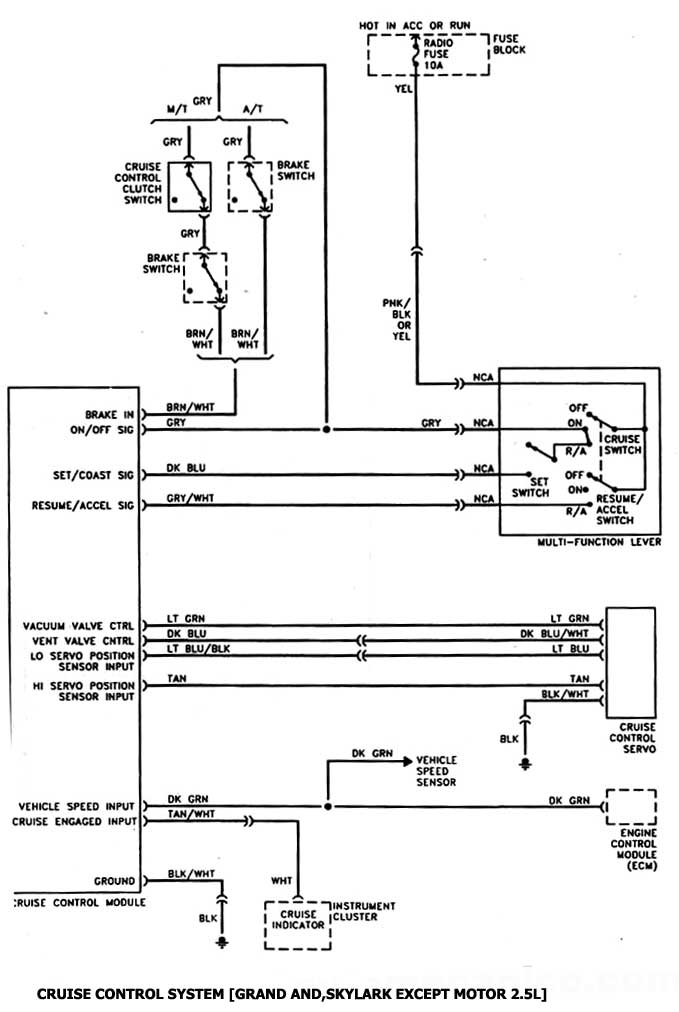

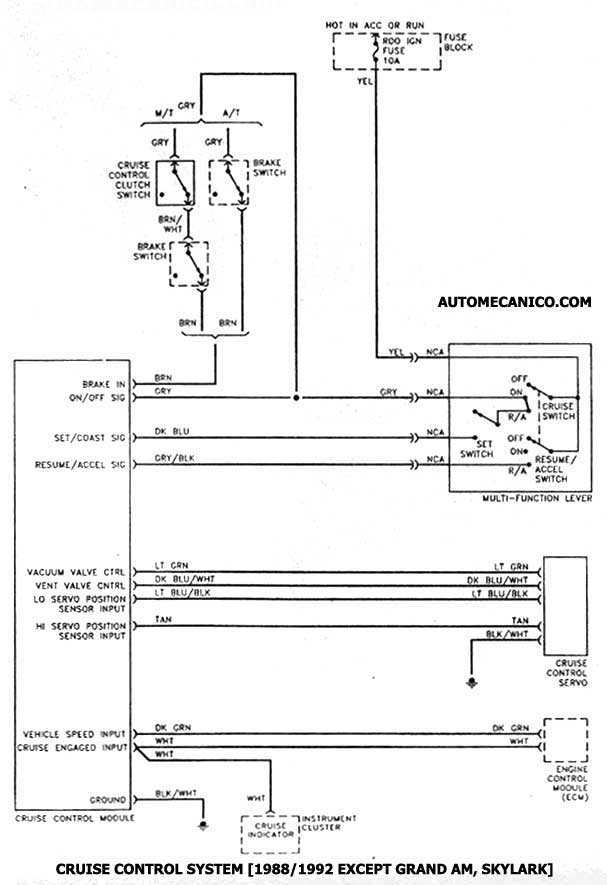

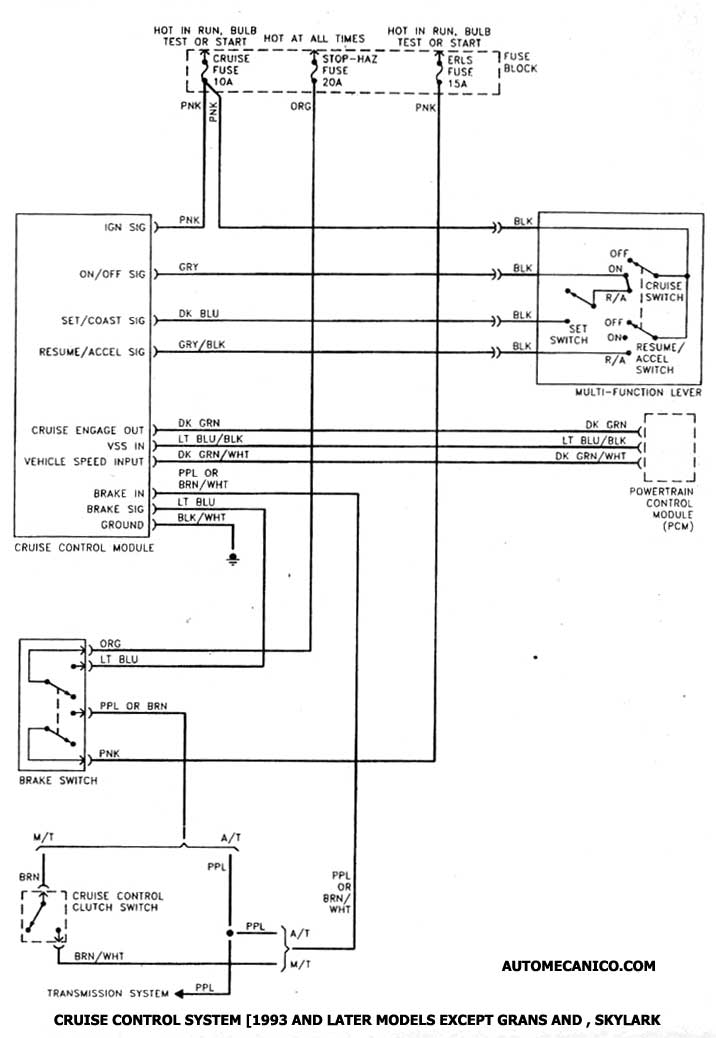

Sistema de Control de crucero [cruise control sistem] Modelos 1993 y posteriores,Excepto Grand Am y Skylark Sistema de Control de crucero [cruise control sistem] Modelos 1988/92  Excepto Grand Am y Skylark Sistema de Control de crucero [cruise control sistem] Modelos  Grand Am y Skylark con motor 2.5L Sistema de Control de crucero [cruise control sistem] Modelos Grand Am y Skylark excepto motor 2.5L

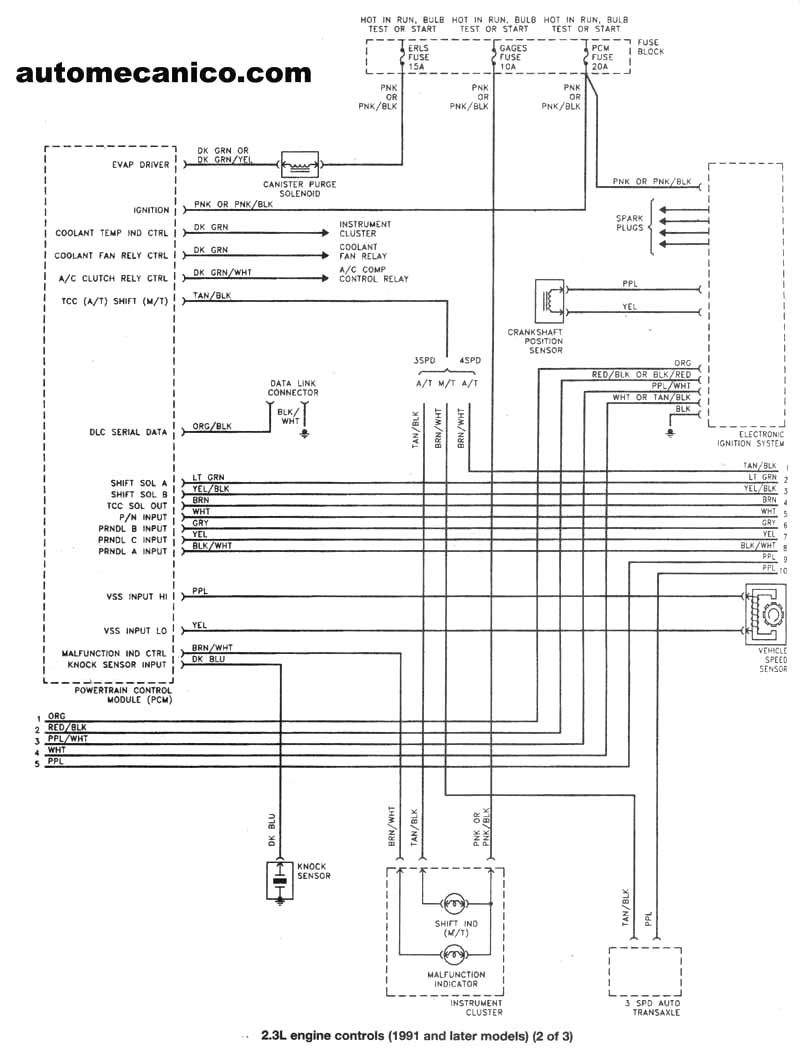

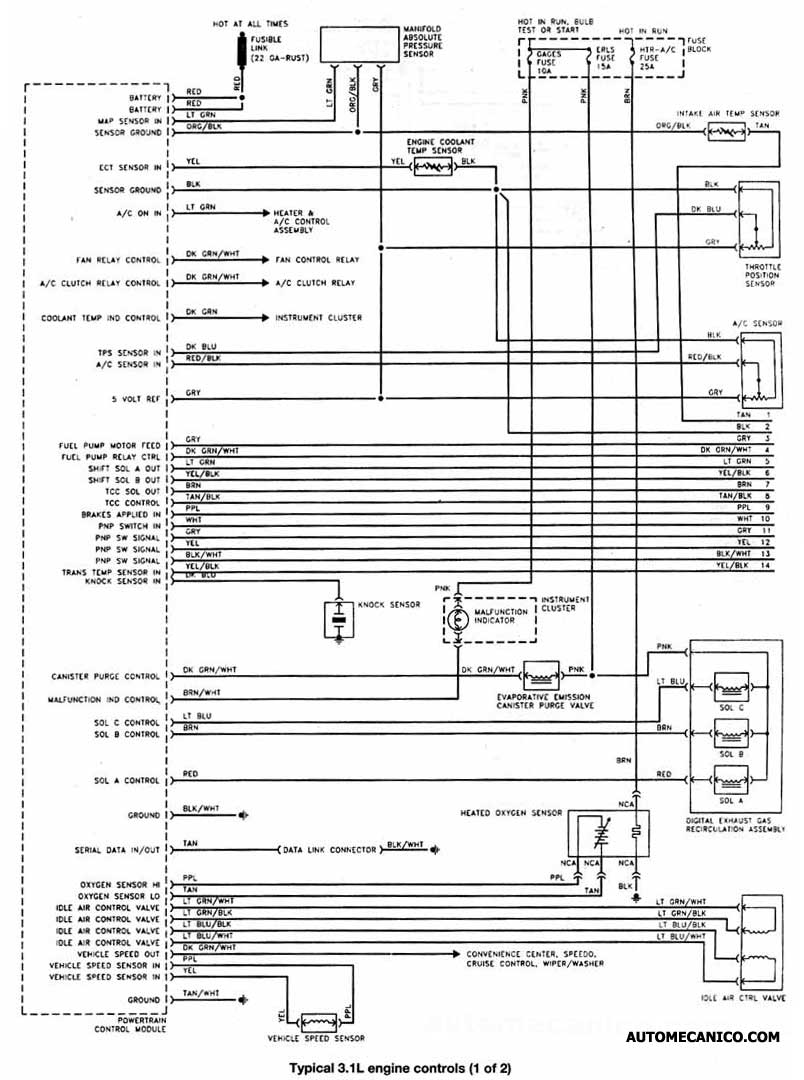

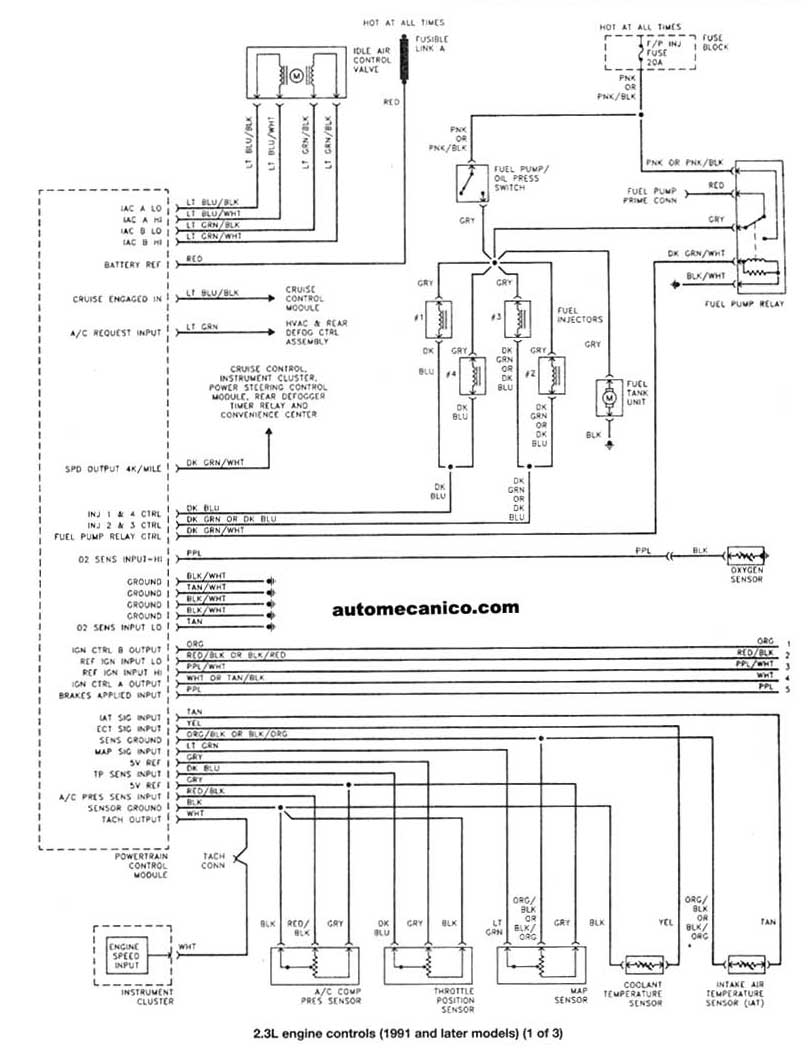

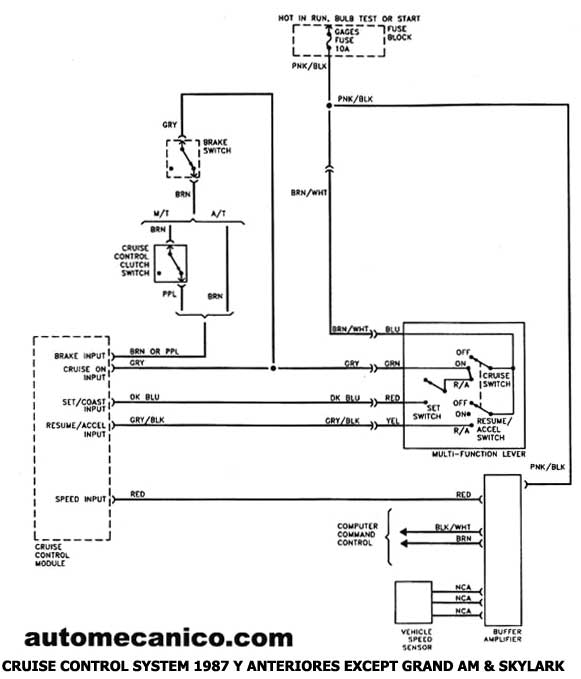

Sistema de Control de crucero [cruise control sistem] Modelos 1987 y anteriores excepto Grand Am, y Skylark 3.1L  Control de motor [tipico] parte 1 3.1L  Control de motor [tipico] parte 2 2.3L  Control de motor 1991 y posteriores parte 1

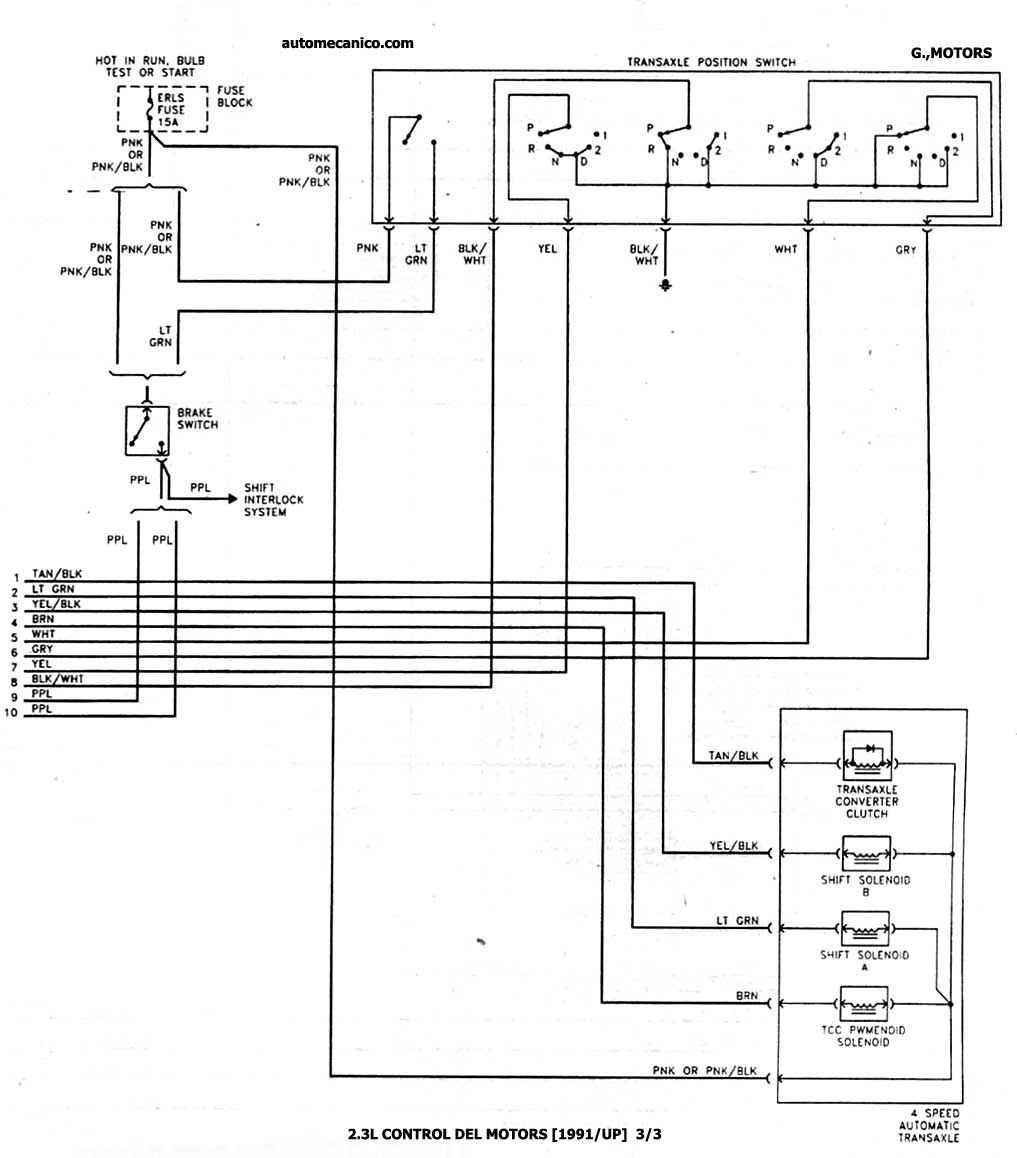

2.3L  Control de motor 1991 y posteriores parte 2 2.3L  Control de motor 1991 y posteriores parte 3

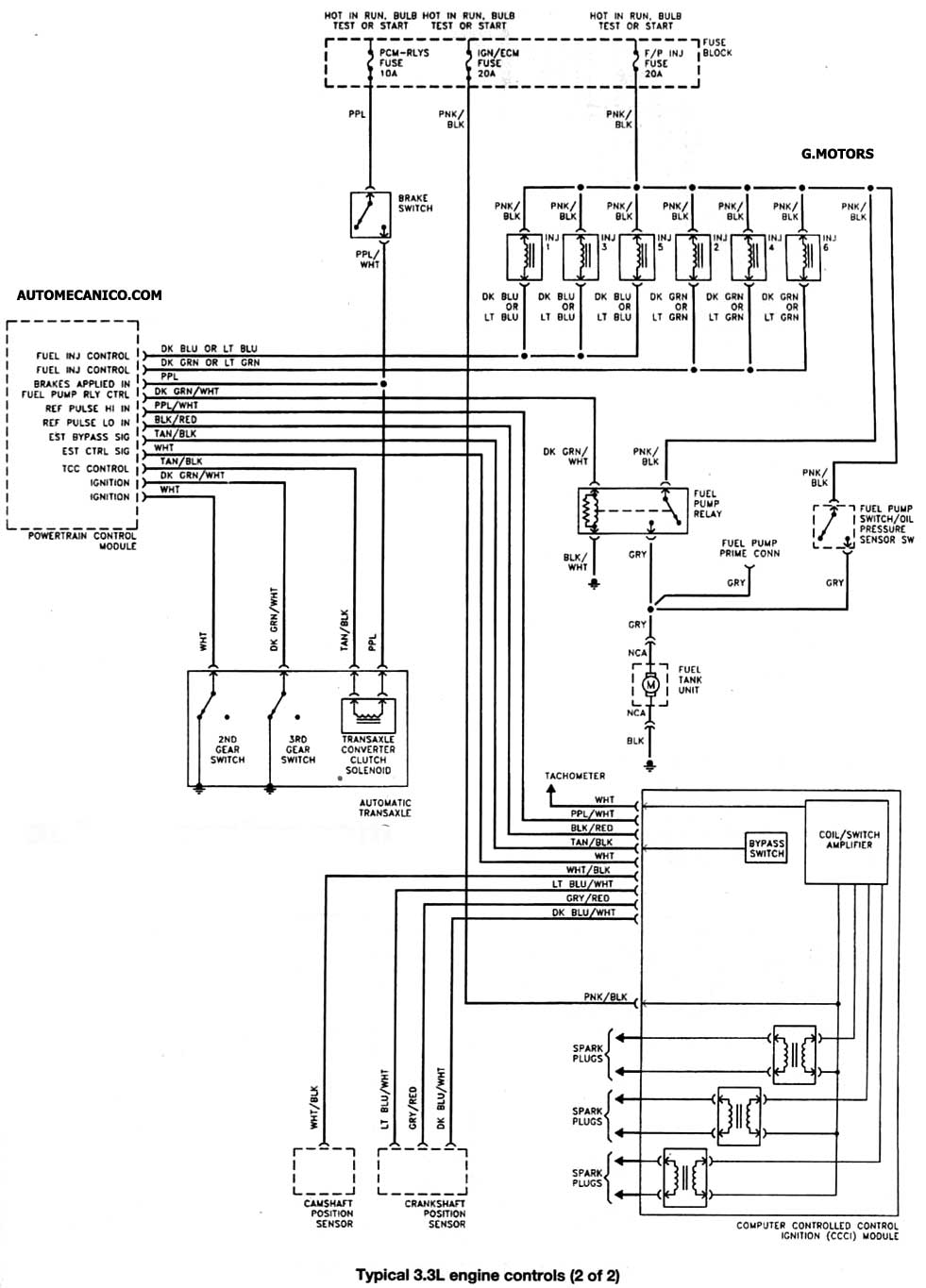

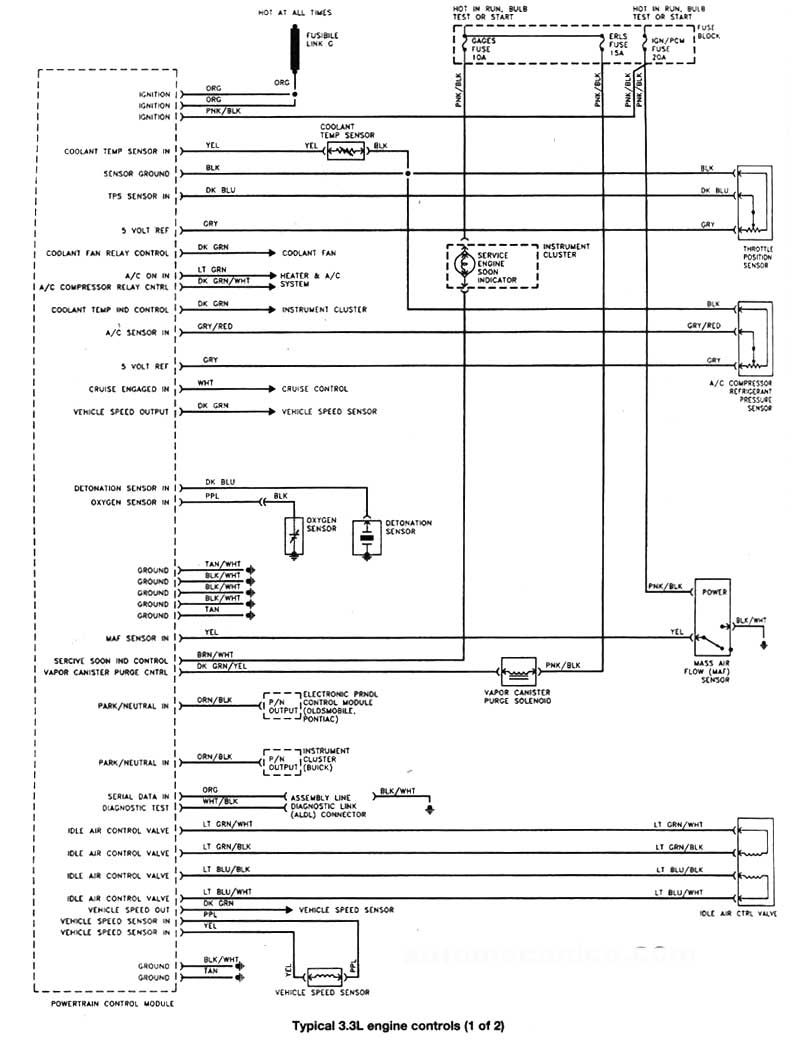

3.3L  Control de motor [tipico]  parte 1 3.3L  Control de motor [tipico]  parte 2

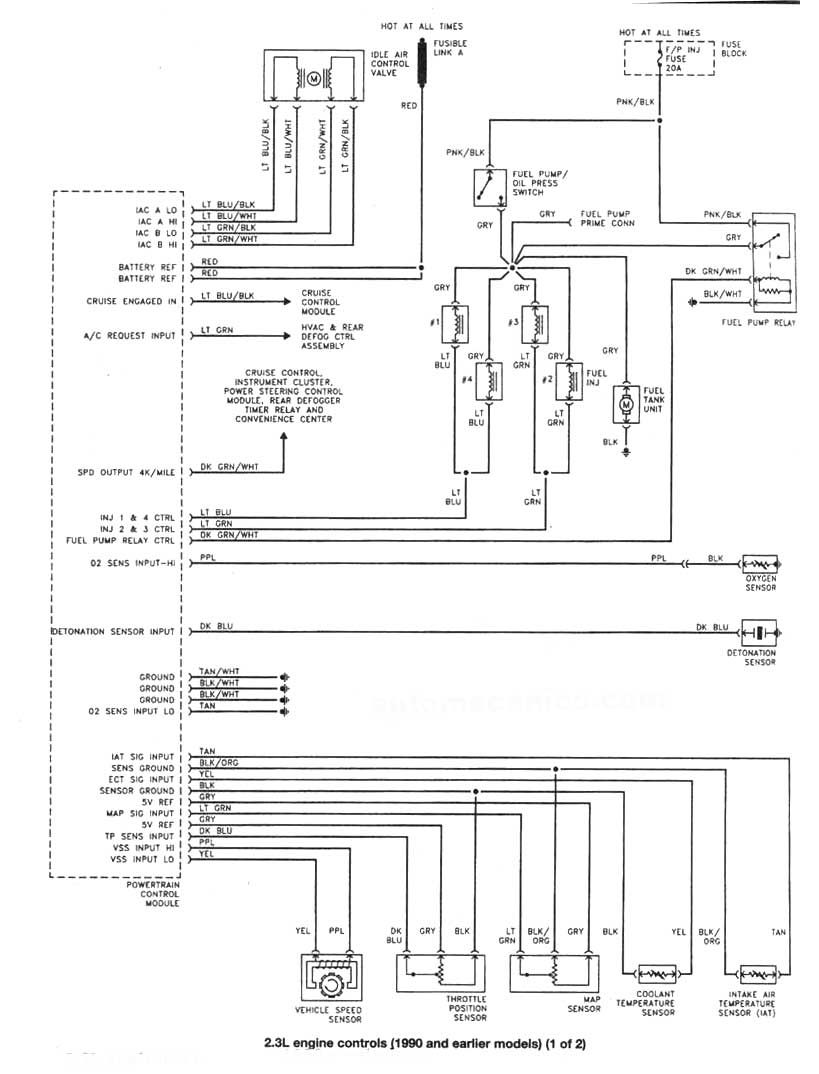

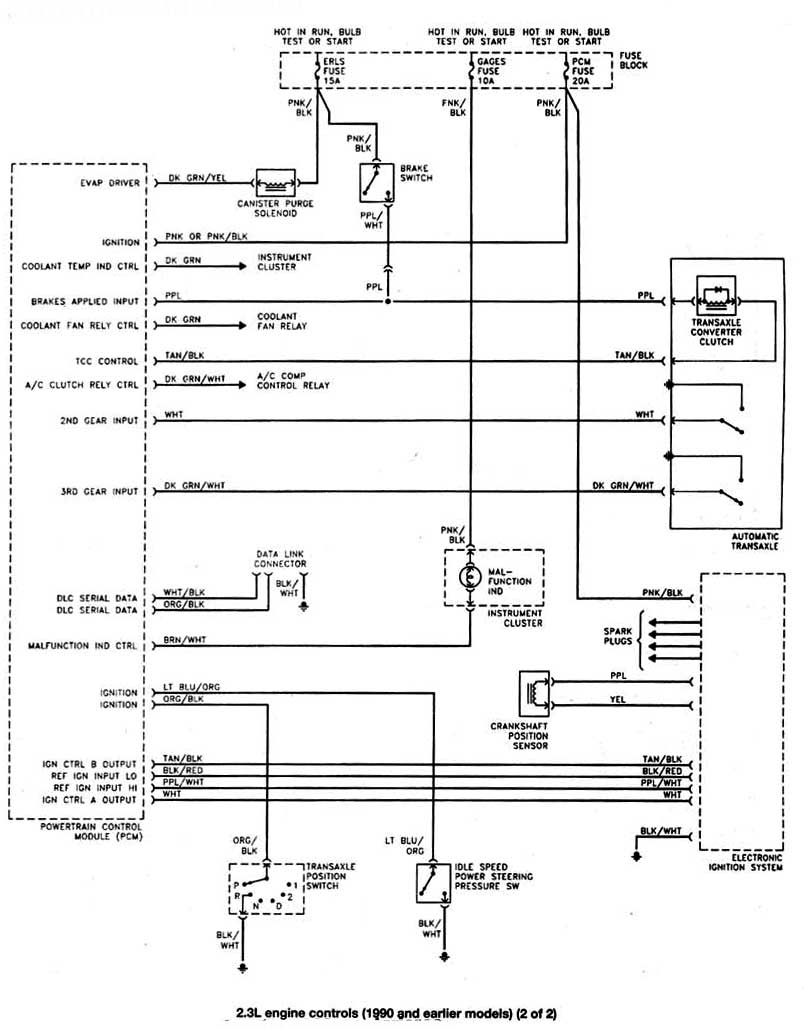

2.3L  Control de motor 1990 y anteriores, parte 1 2.3L  Control de motor 1990 y anteriores, parte 2

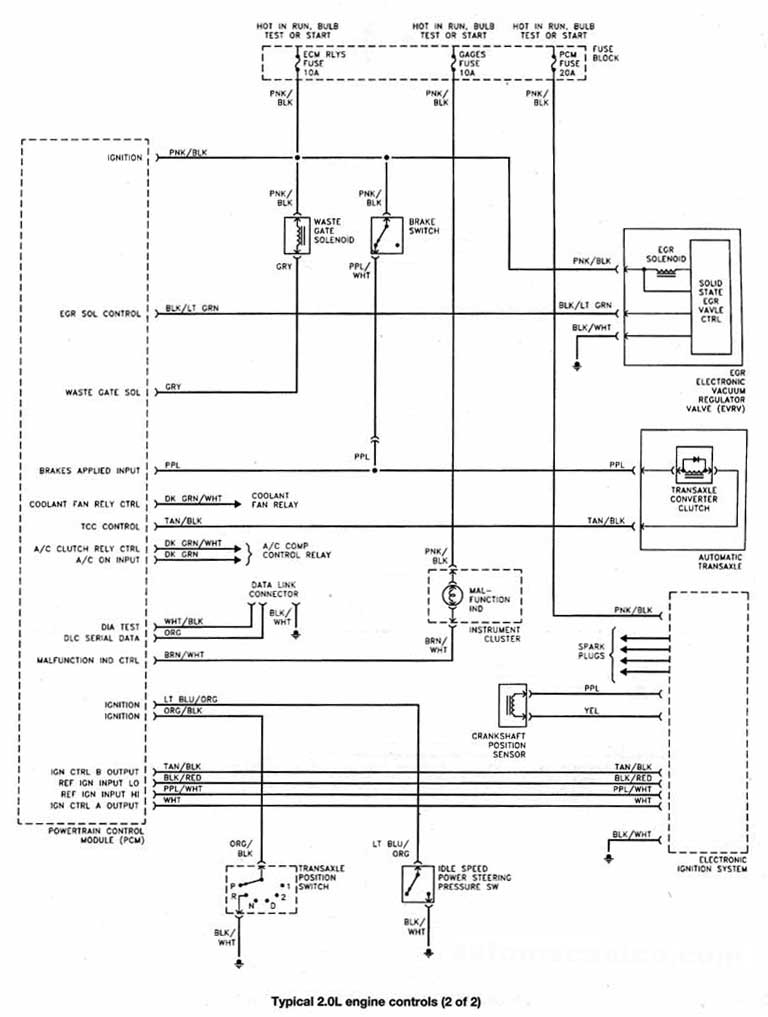

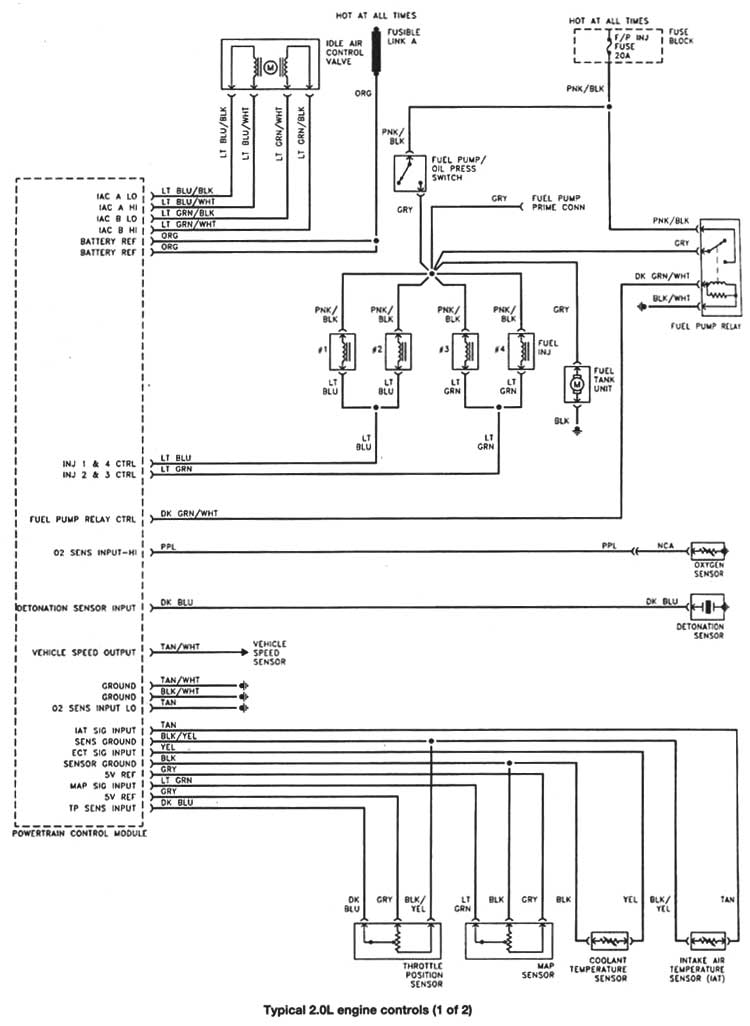

2.0L  Control de motor [tipico]  parte 1 2.0L  Control de motor [tipico]  parte 2

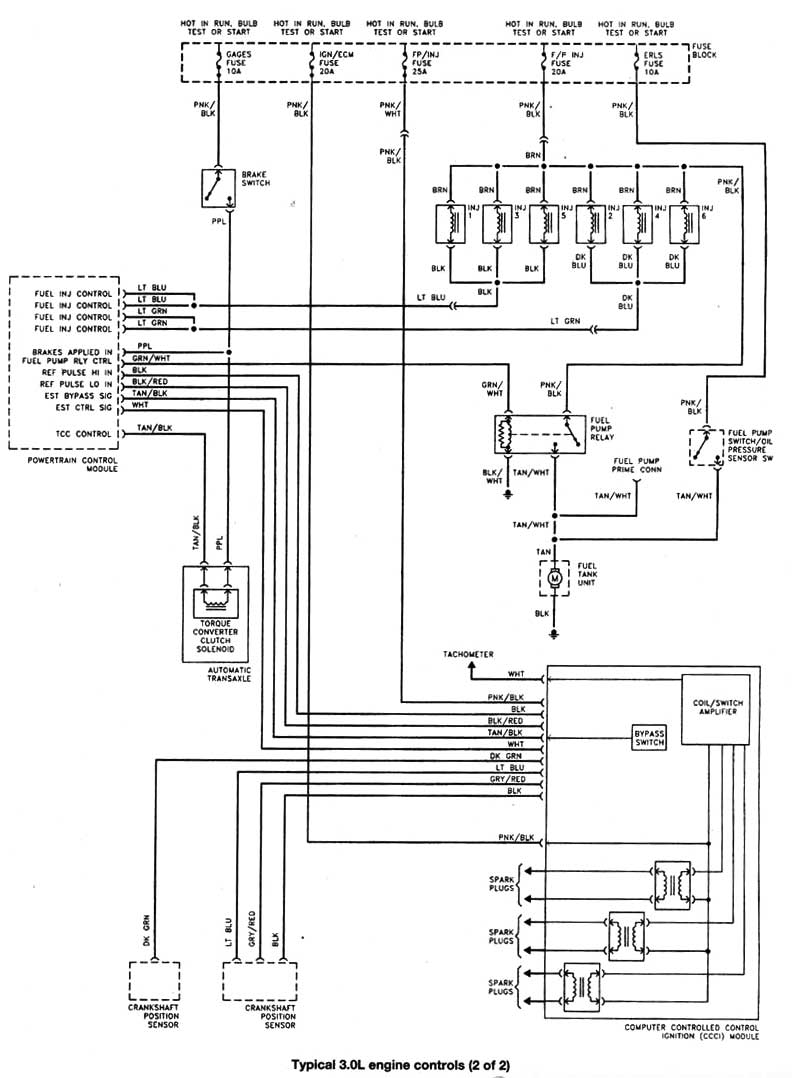

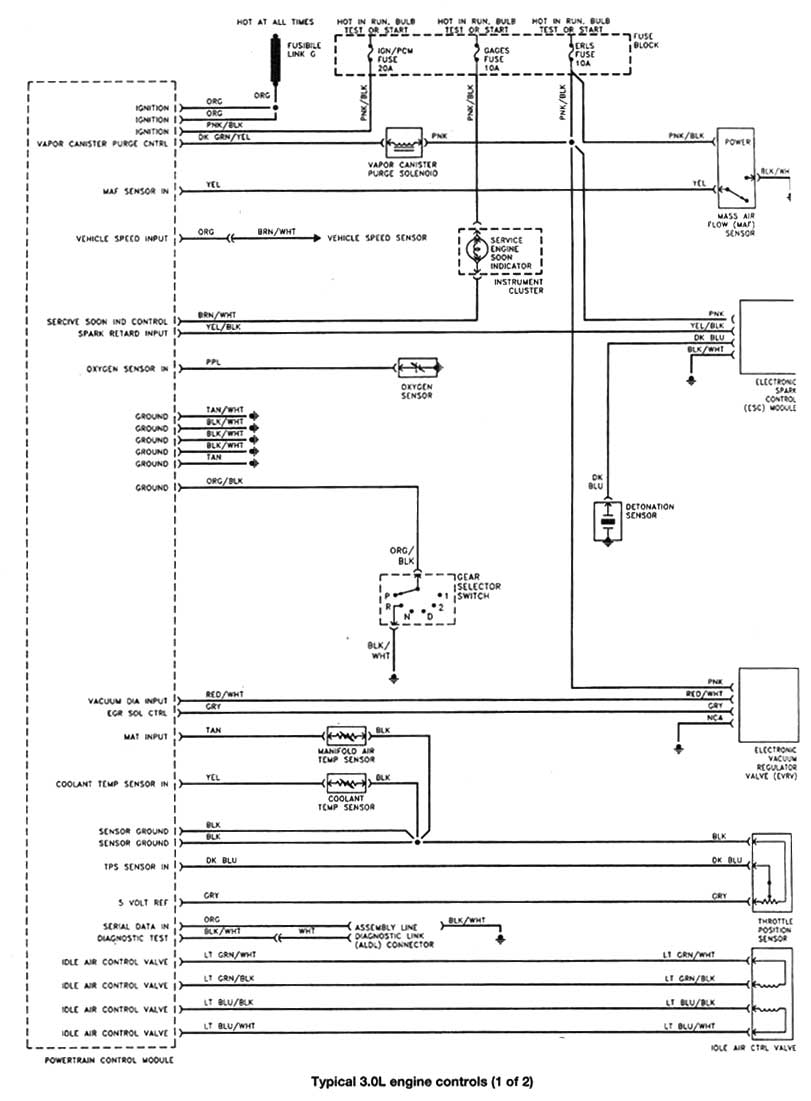

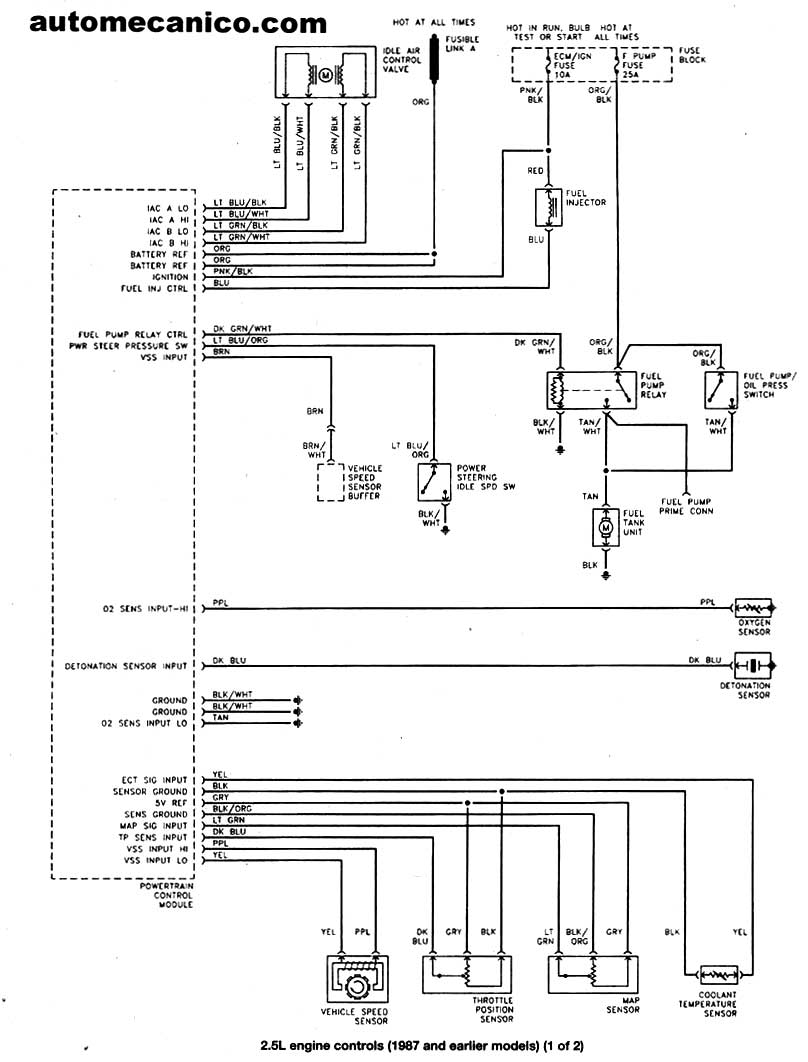

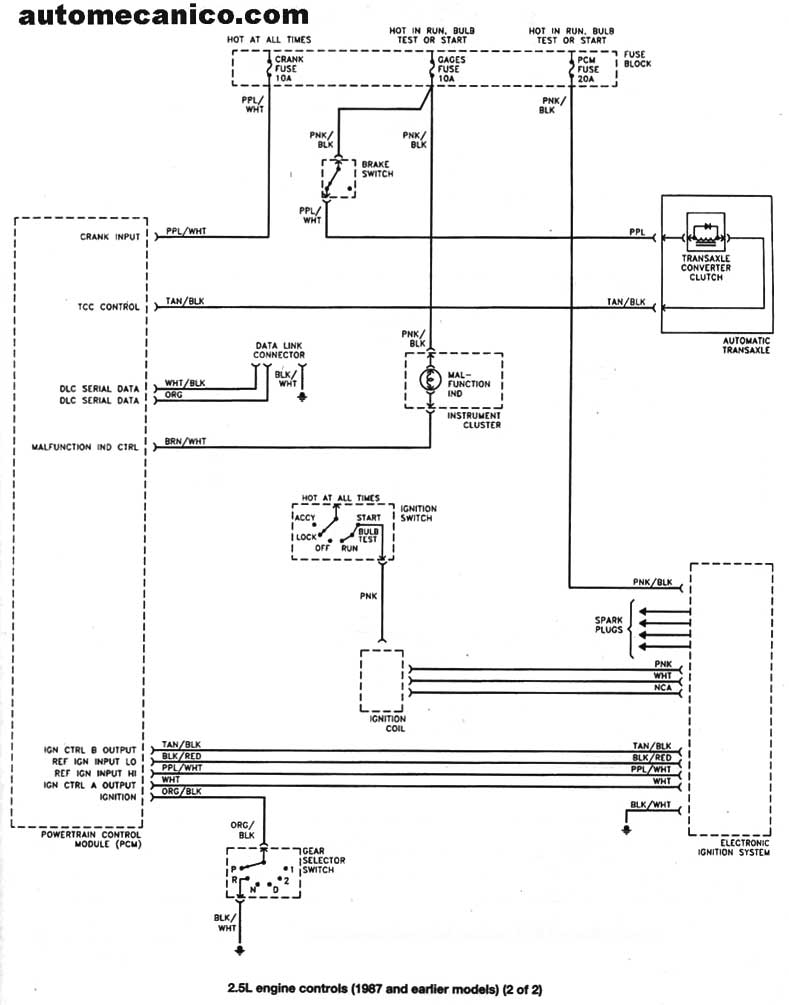

2.5L  Control de motor 1987 y anteriores, parte 1 2.5L  Control de motor 1987 y anteriores, parte 2 3.0L  Control de motor [tipico]  parte 1 3.0L  Control de motor [tipico]  parte2

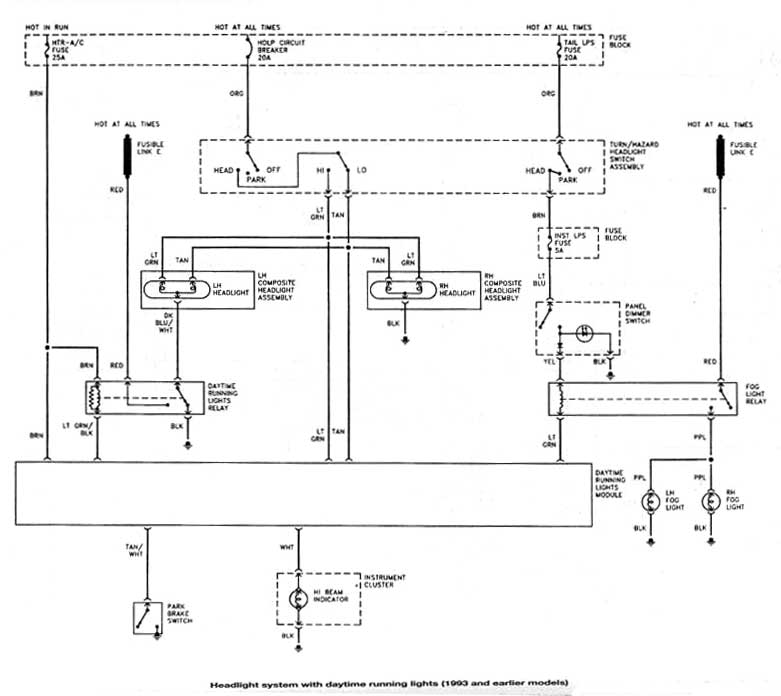

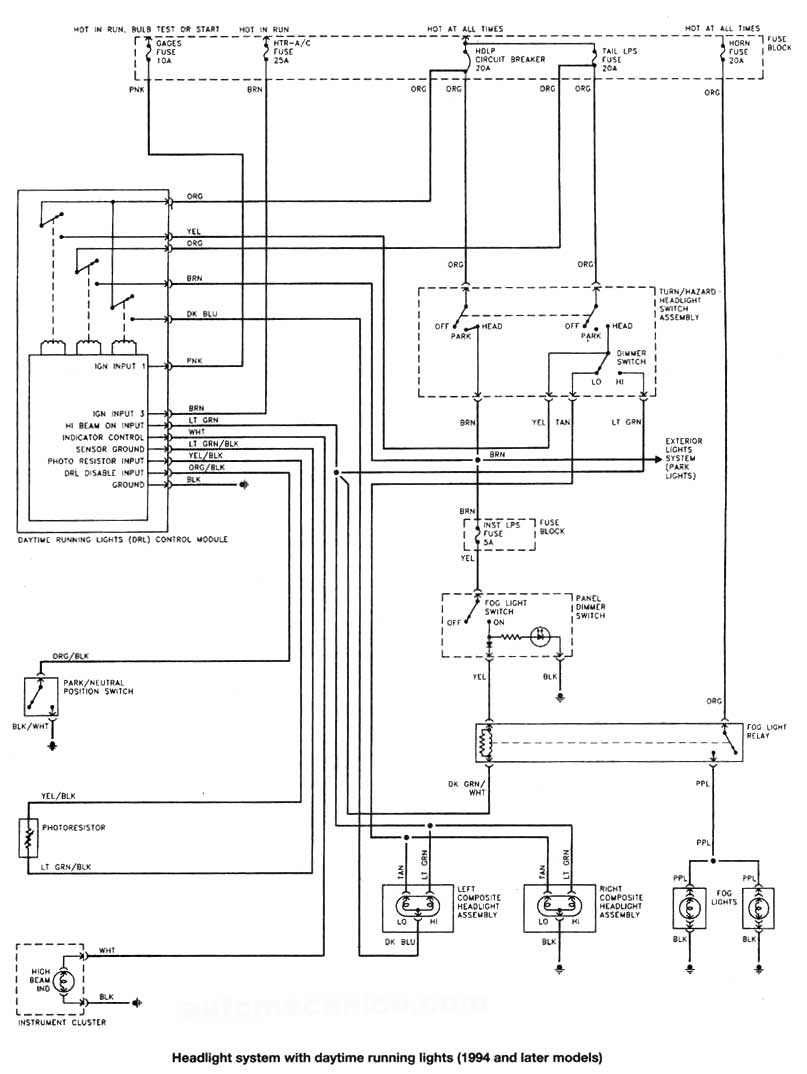

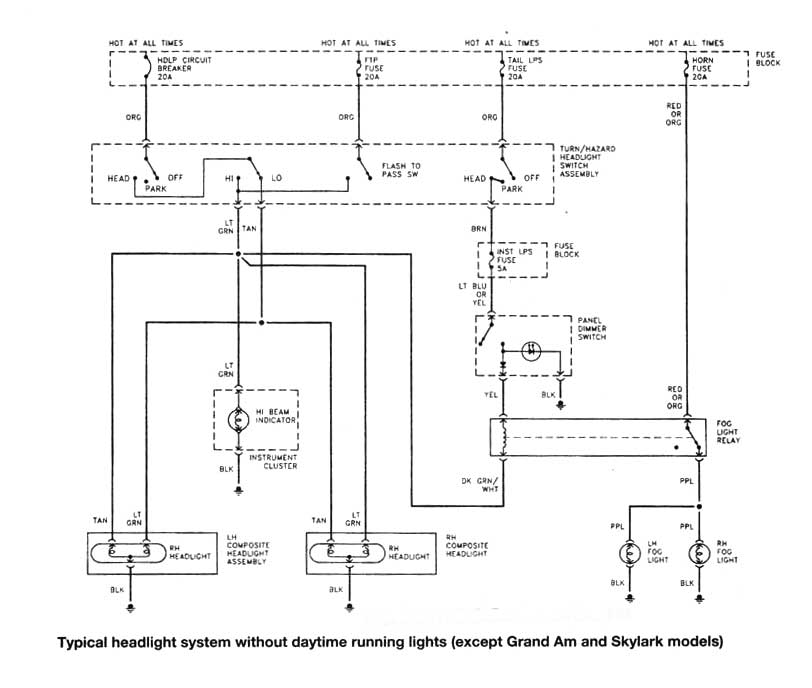

2.5L  Control de motor 1988 y posteriores, Luces delanteras 1994 y posteriores Luces delanteras 1993 y anteriores Luces delanteras tipico excepto Grand Am,y skylark

2.4L Control de motor 1998.... 1/3

2.4L Control de motor 1998.. 2/3 2.4L Control de motor 1998.. 3/3

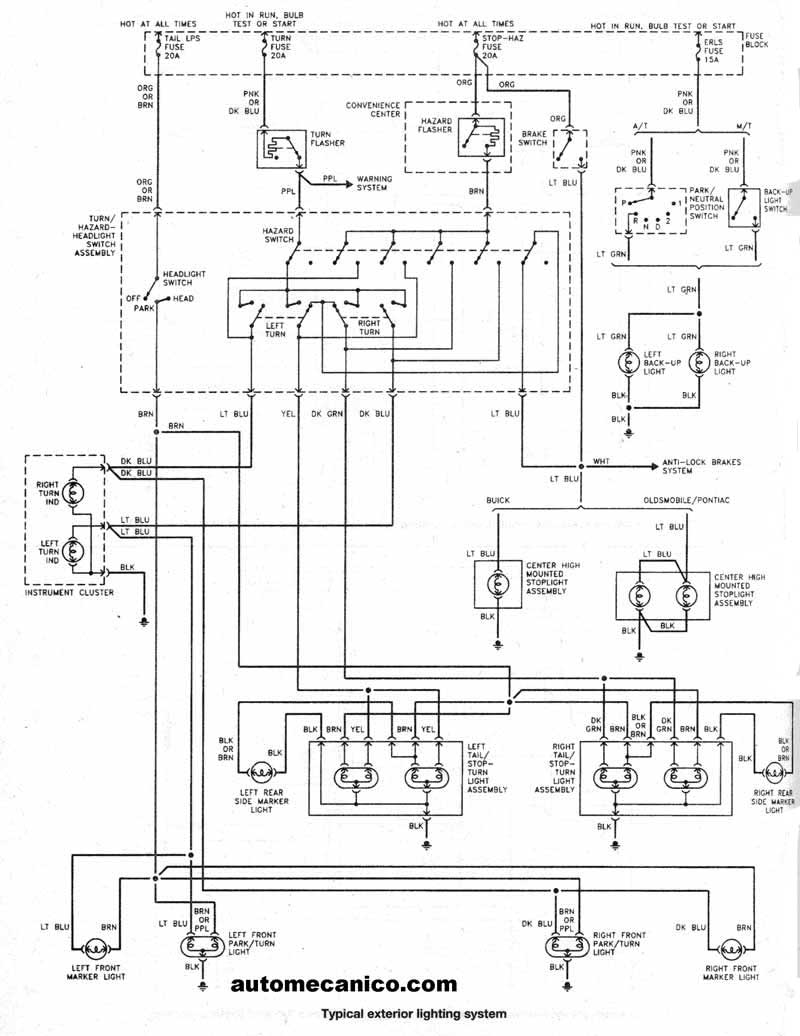

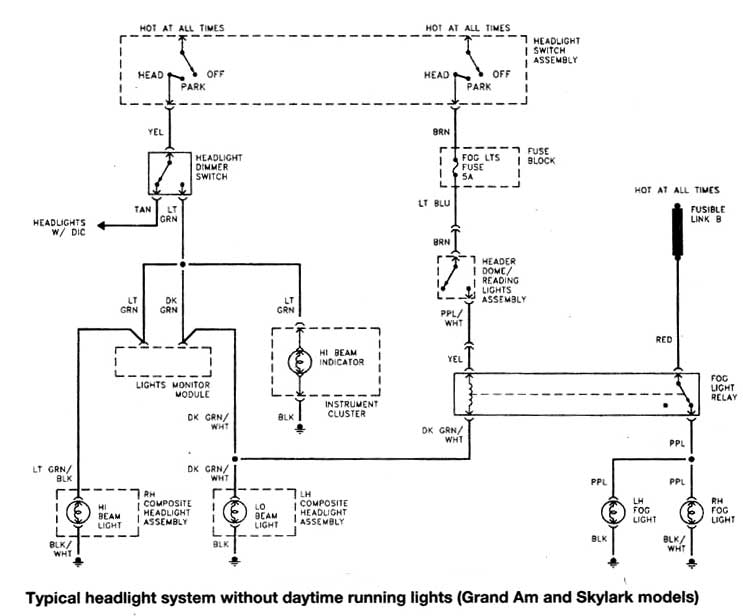

Luces delanteras tipico  Grand Am y skylark Sistema de luces exteriores [tipico 1989 y posteriores sistema de aire acondicionado y calefaccion

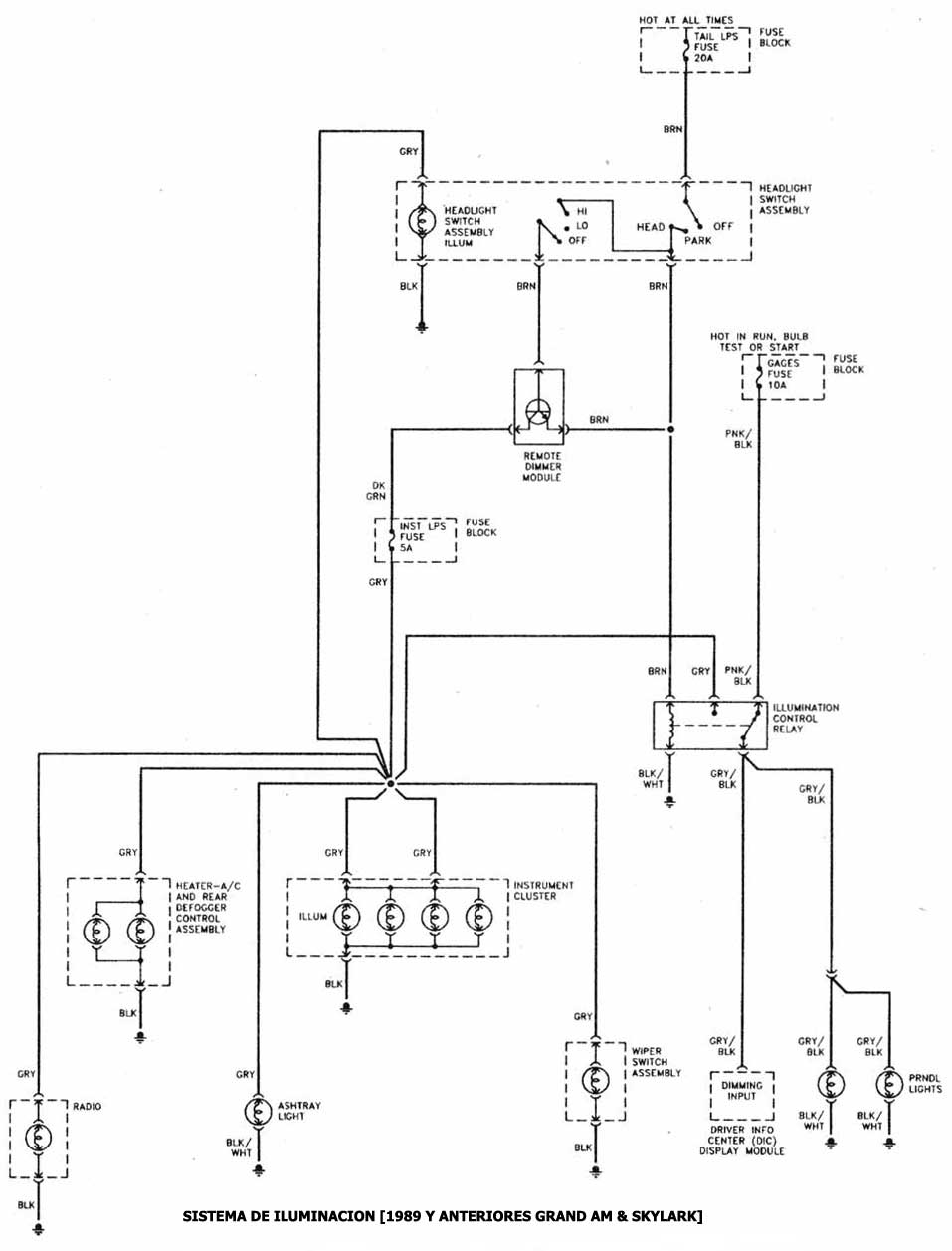

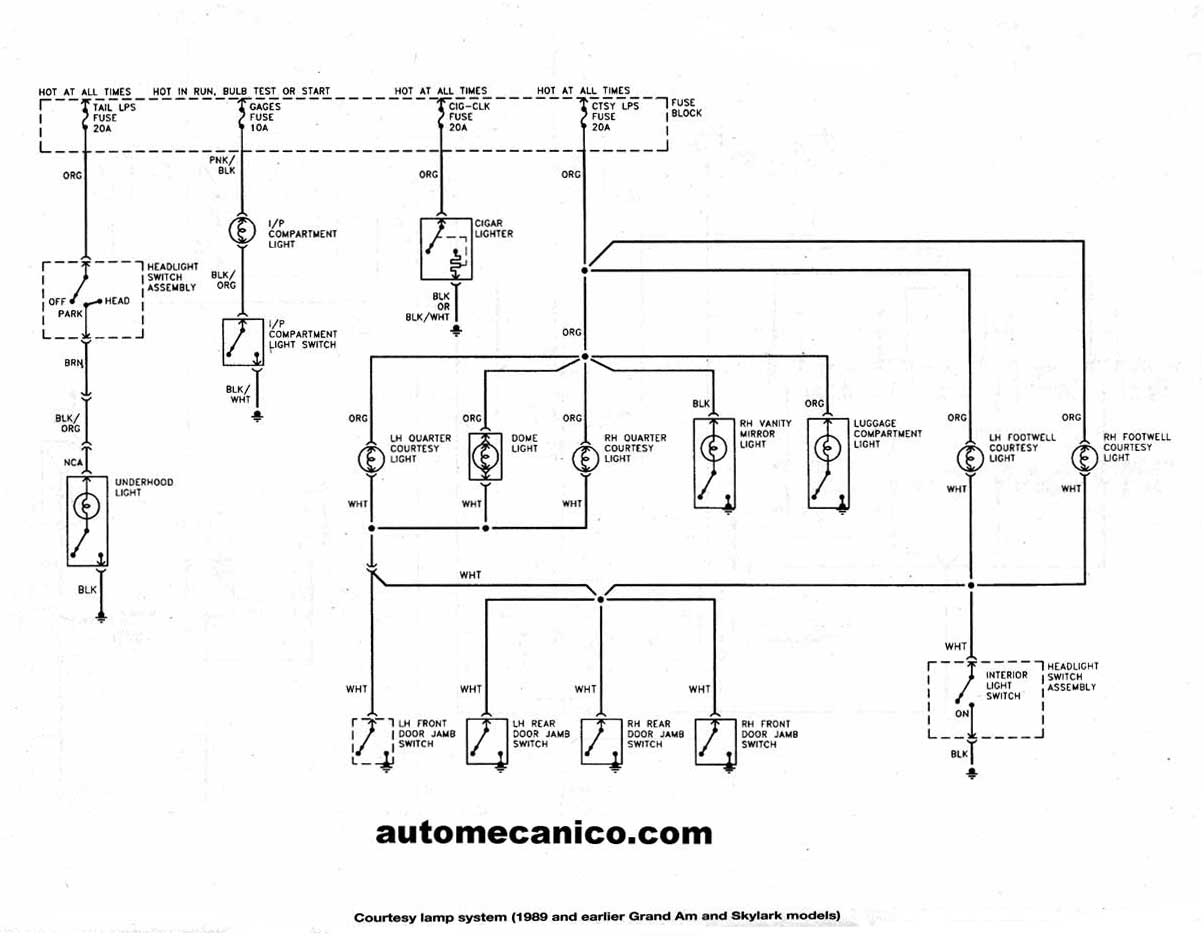

1988 y anteriores sistema de aire acondicionado y calefaccion Tipico Sistema de iluminacion Interna, excepto Grand Am y Skylark Sistema de Iluminacion, 1989 y anteriores Grand Am Y Skylark

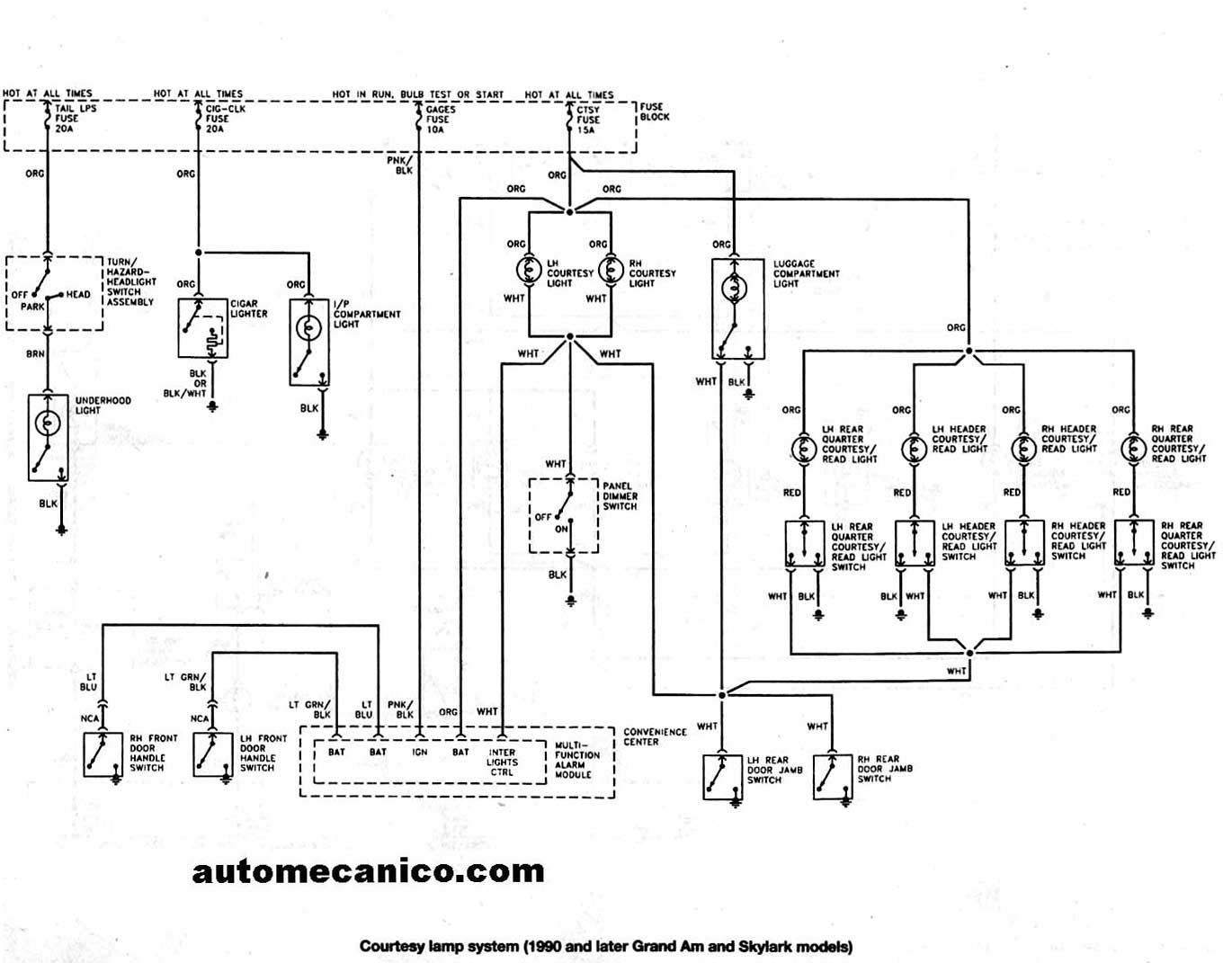

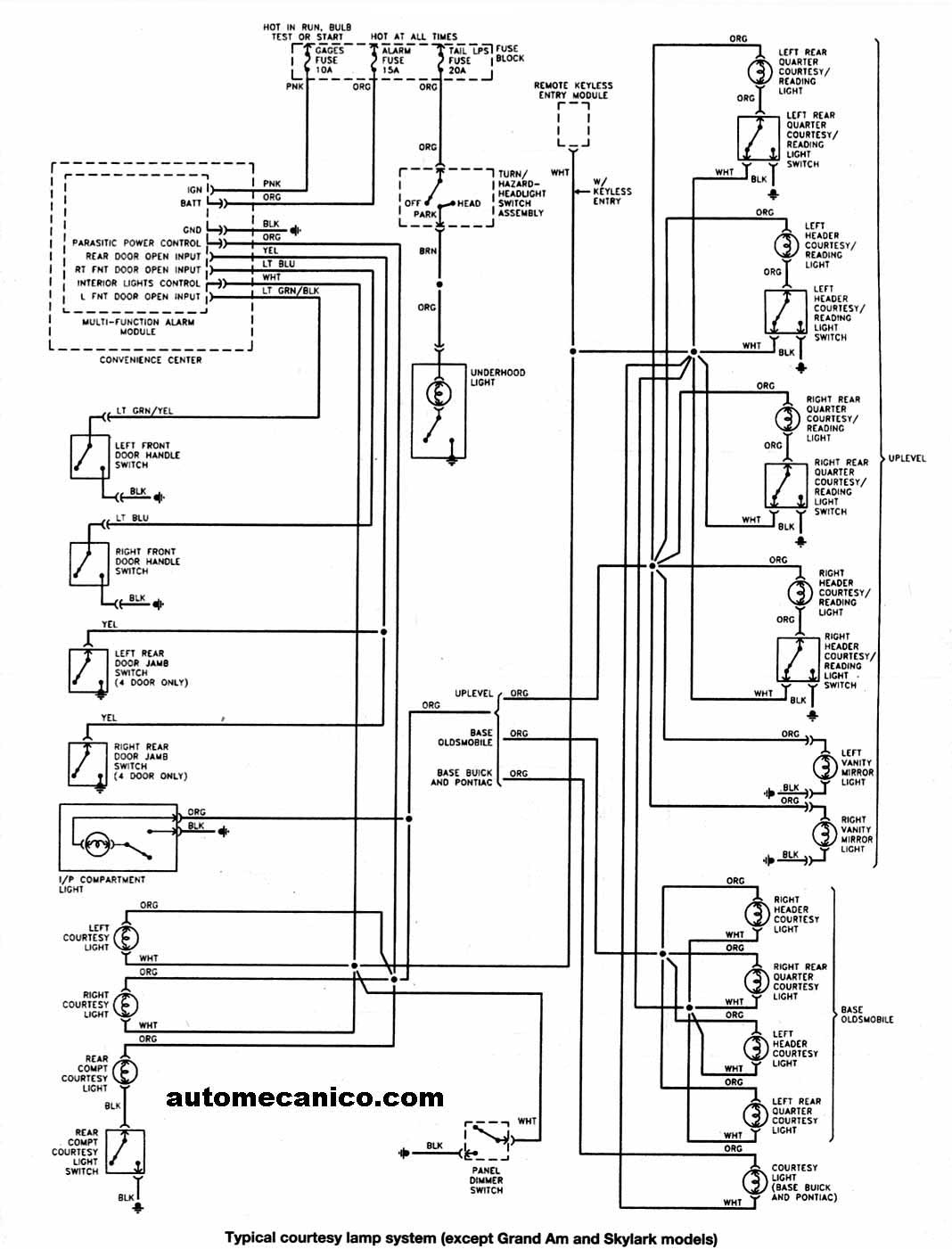

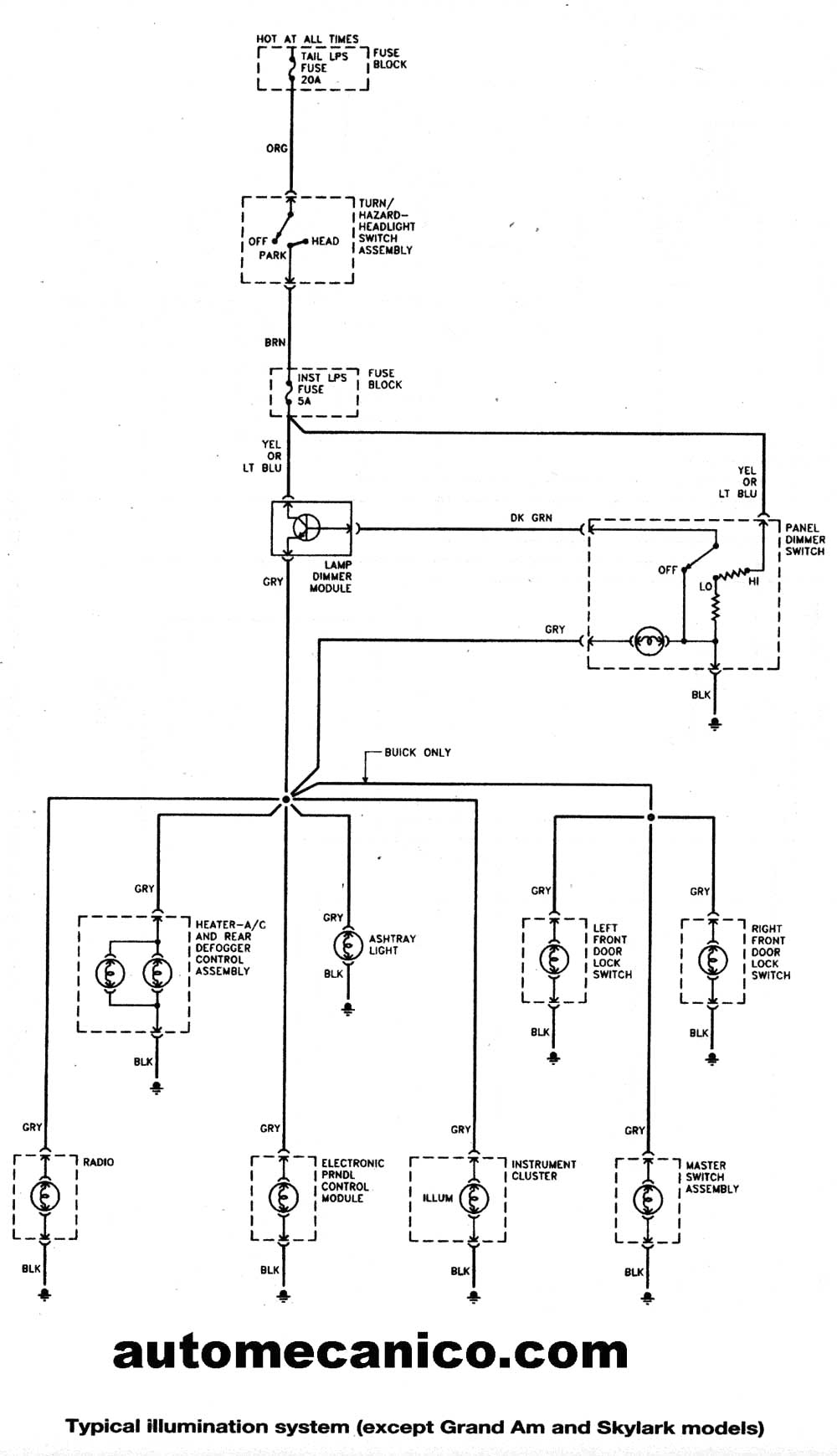

Tipico; sistema de iluminacion excepto Grand Am y Skylark Sistema de iluminacion Interna 1990 y posteriores Grand Am y Skylark Sistema de iluminacion Interna 1989 y anteriores Grand Am y Skylark

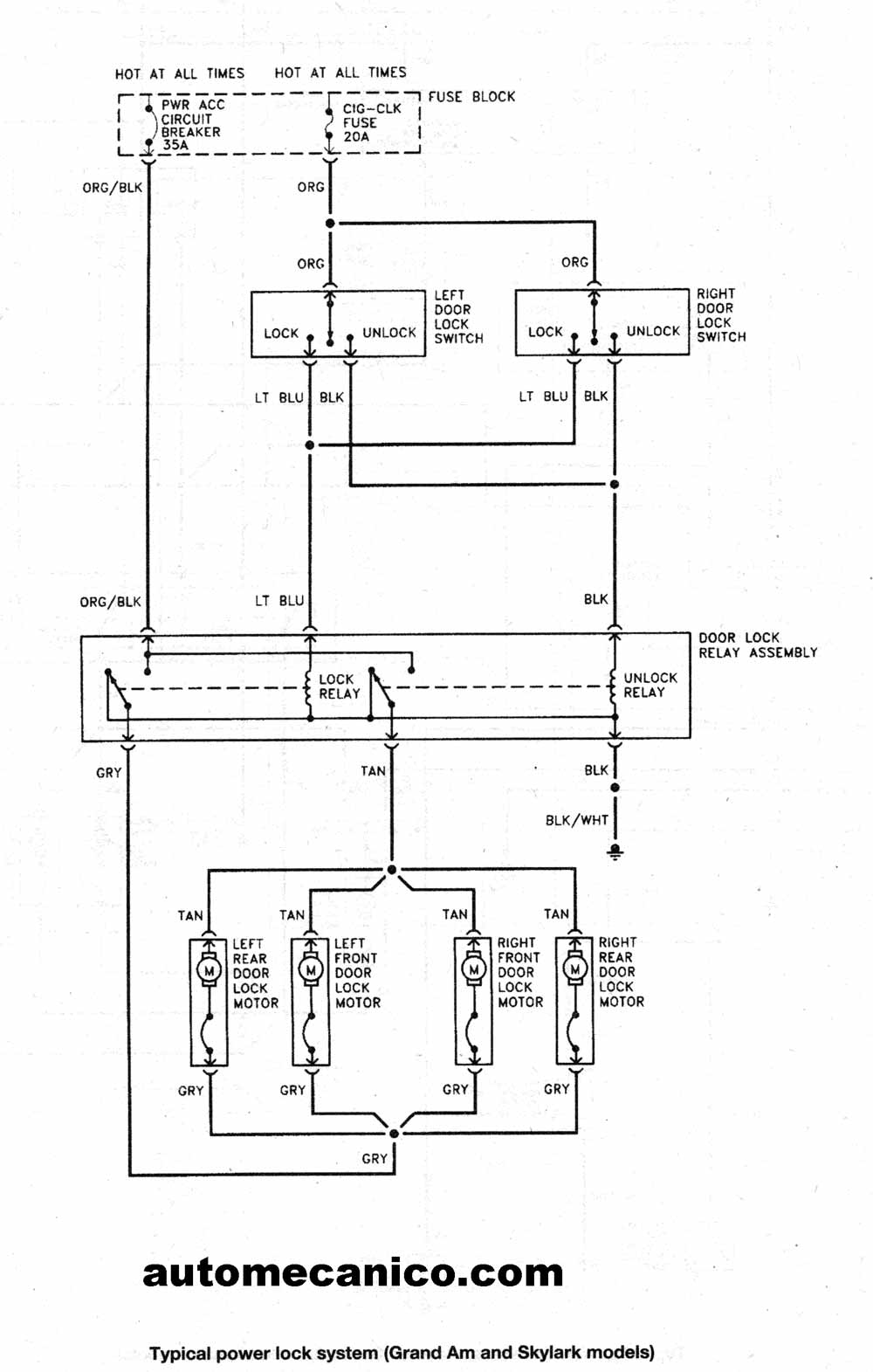

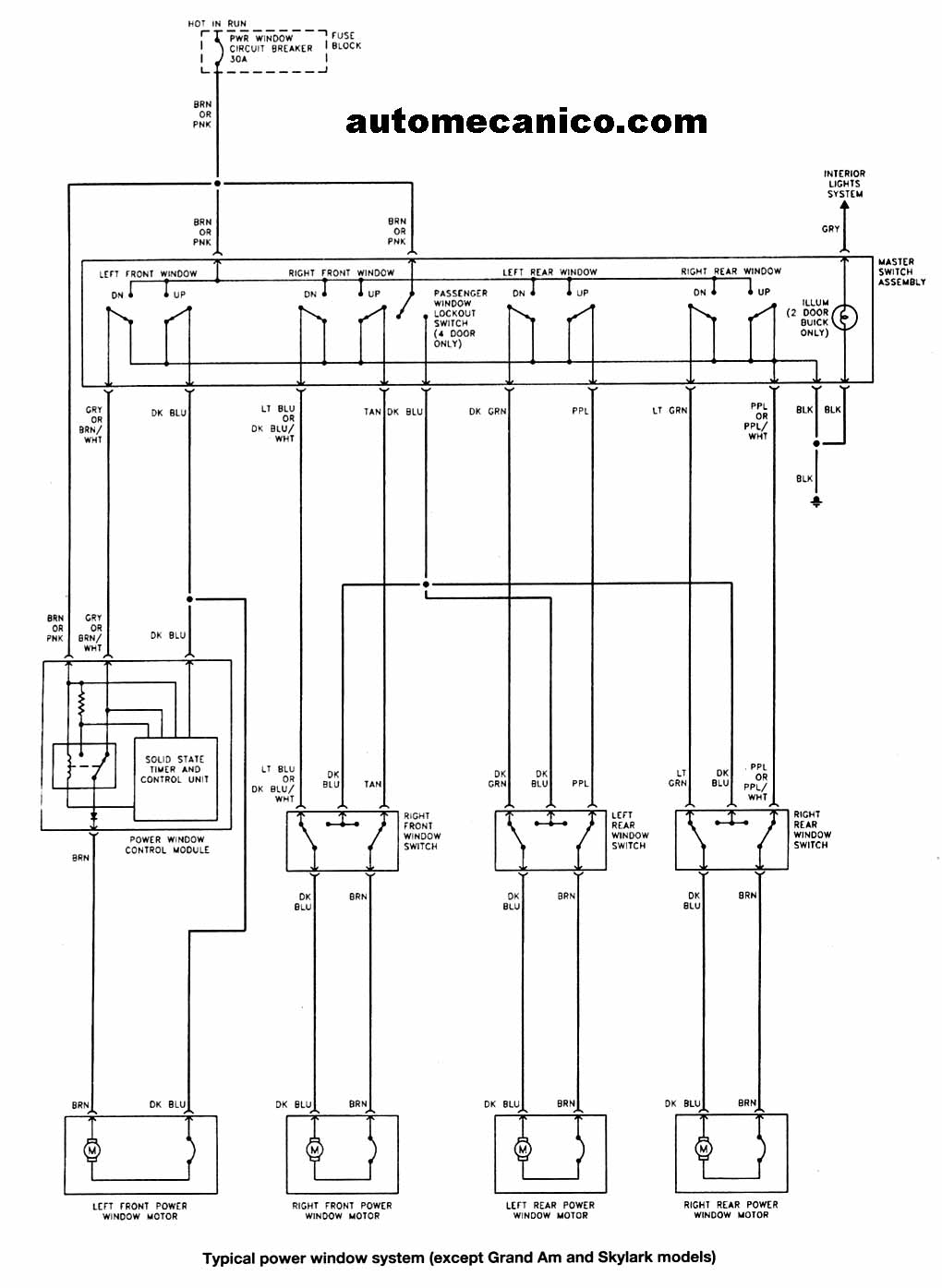

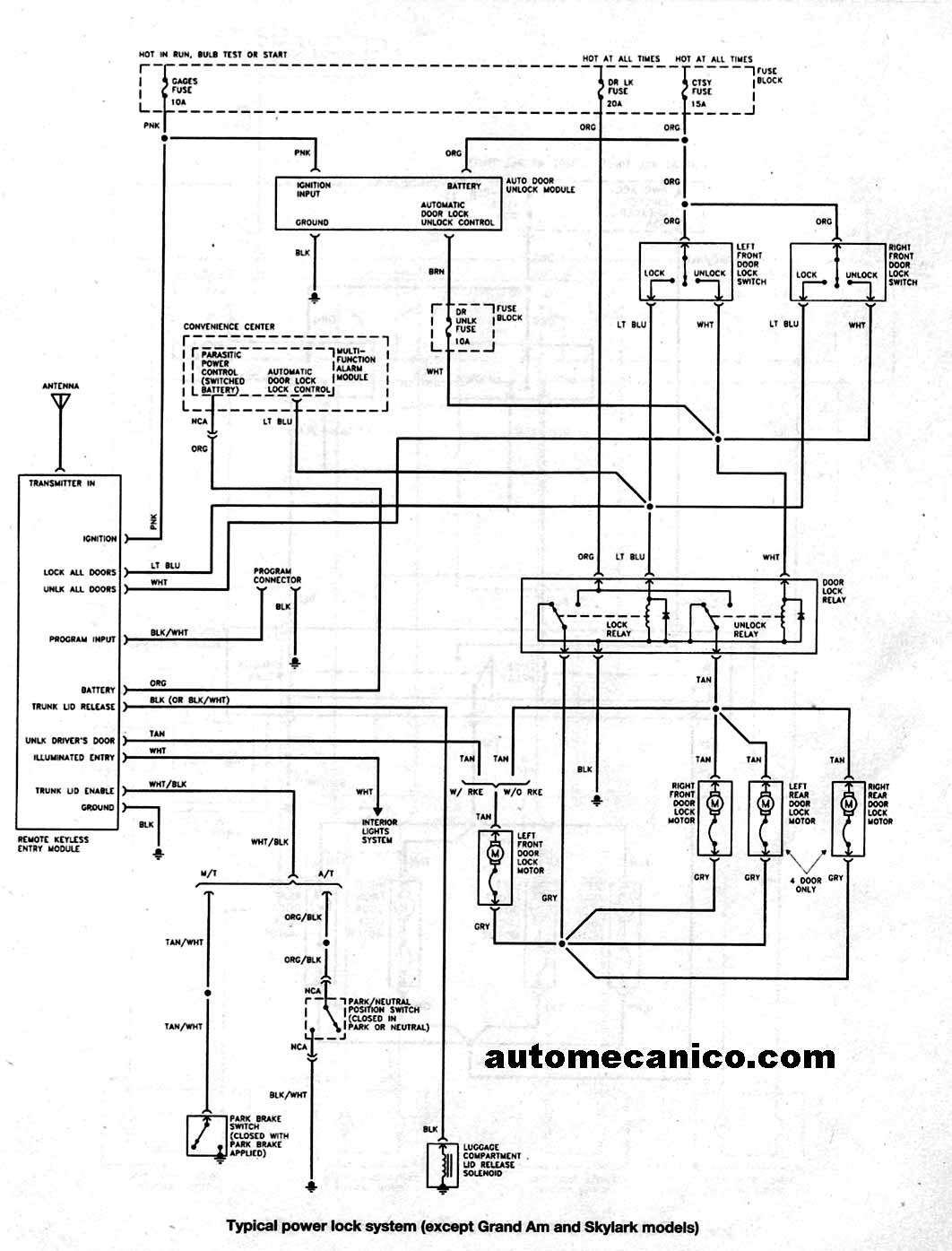

Tipico Sistema de chapas electricas excepto Grand Am y Skylark Tipico Sistema de chapas electricas Grand Am y Skylark tipico Sistema de ventanas electricas excepto Grand Am y Skylark

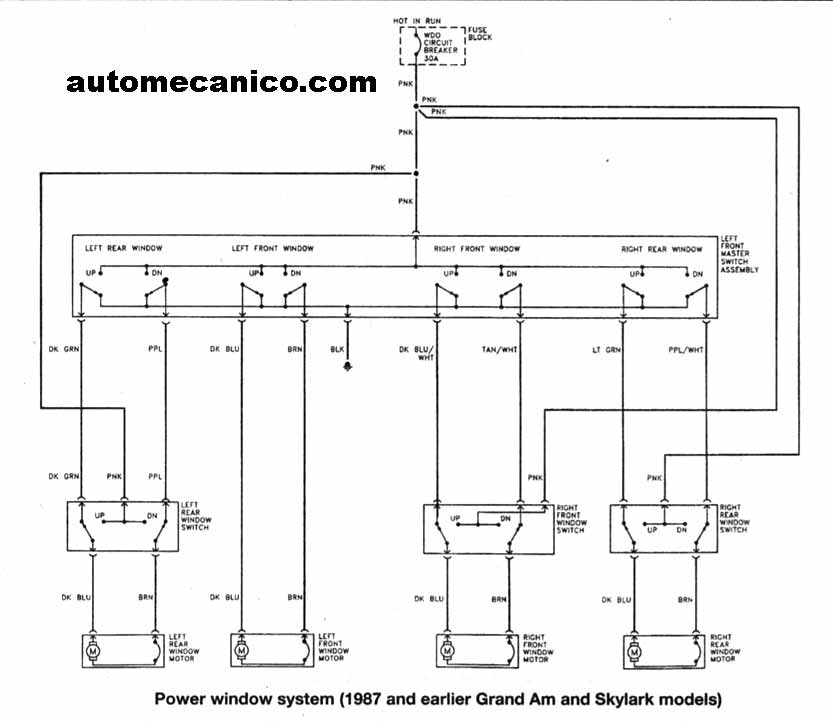

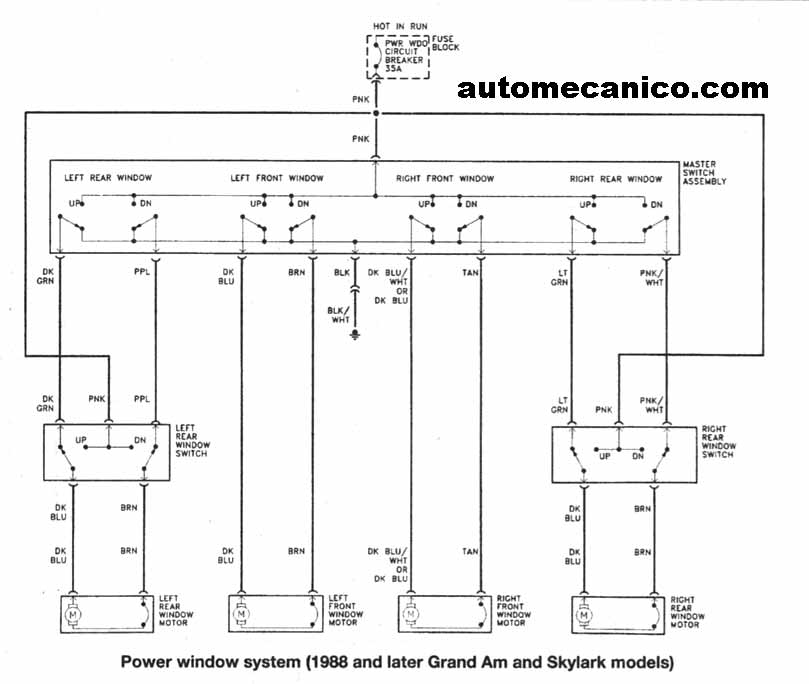

Sistema de ventanas electricas 1988 y posteriores Grand Am y Skylark Sistema de ventanas electricas 1987 y anteriores, Grand Am y Skylark Sistema Tipico de Cargas y Arranque Excepto Grand Am y Skylark

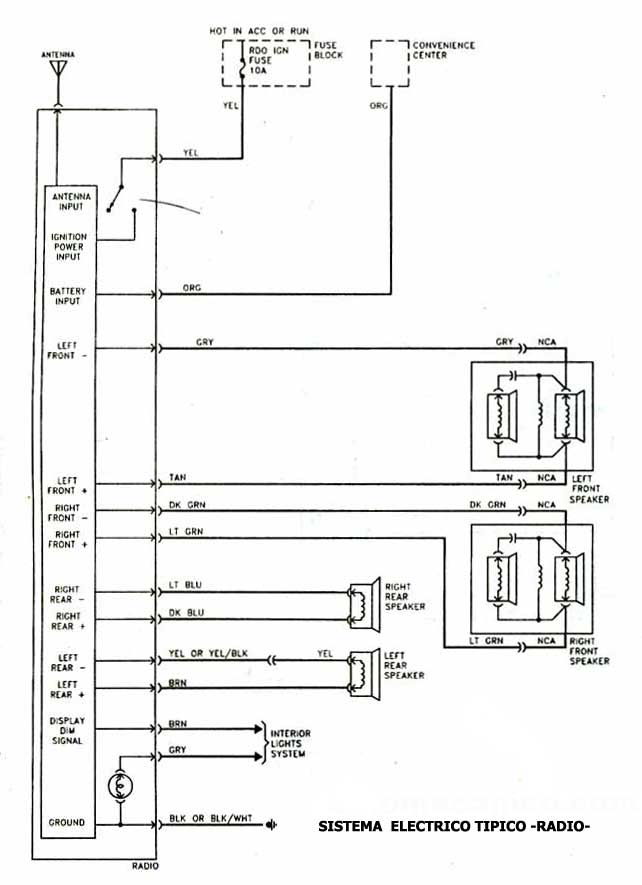

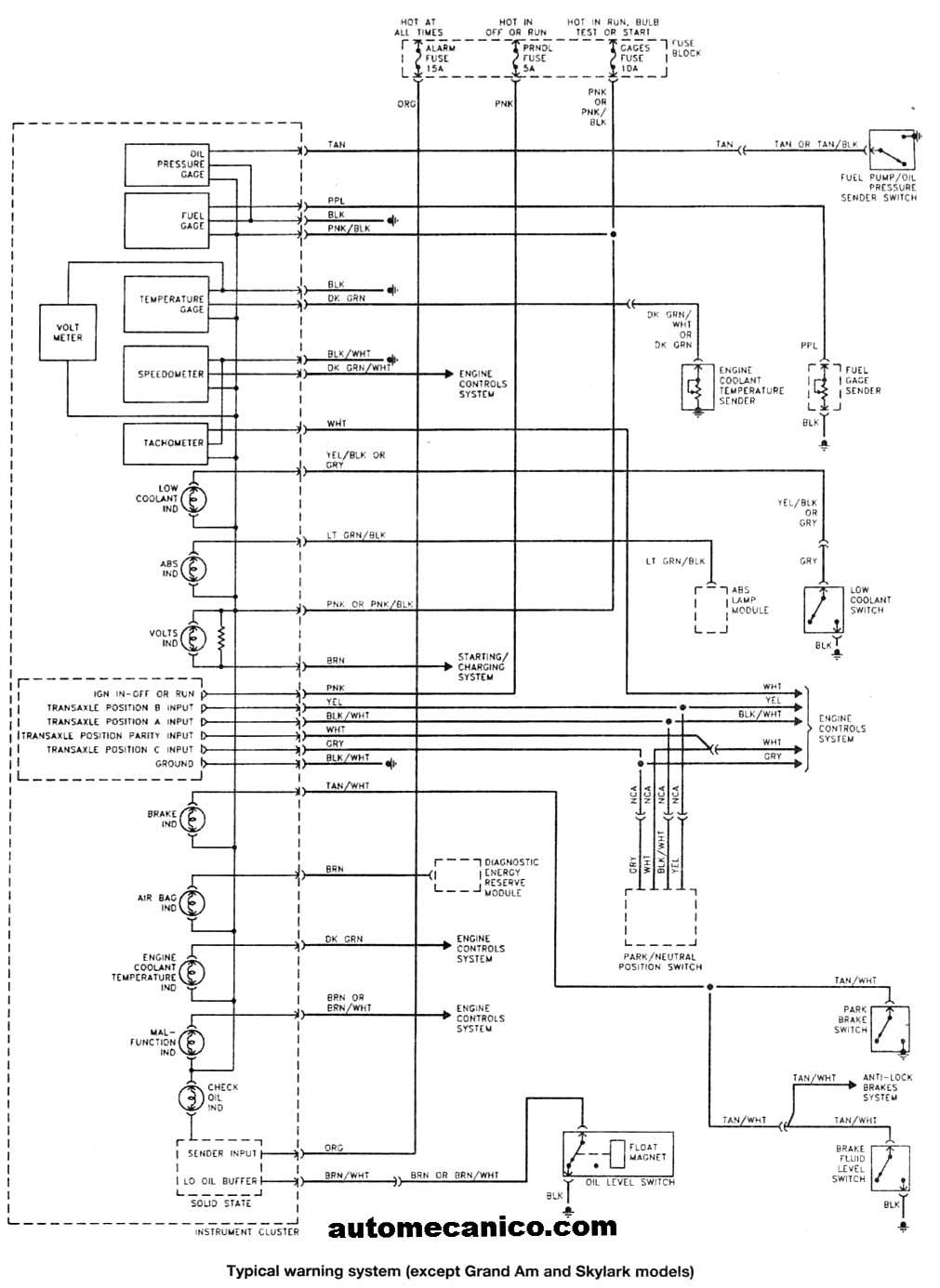

Sistema tipico de Radio Sistema Tipico de Carga y arranque, Grand And y Skylark Sistema Tipico de luces del tablero o advertencia excepto Grand Am y Skylark

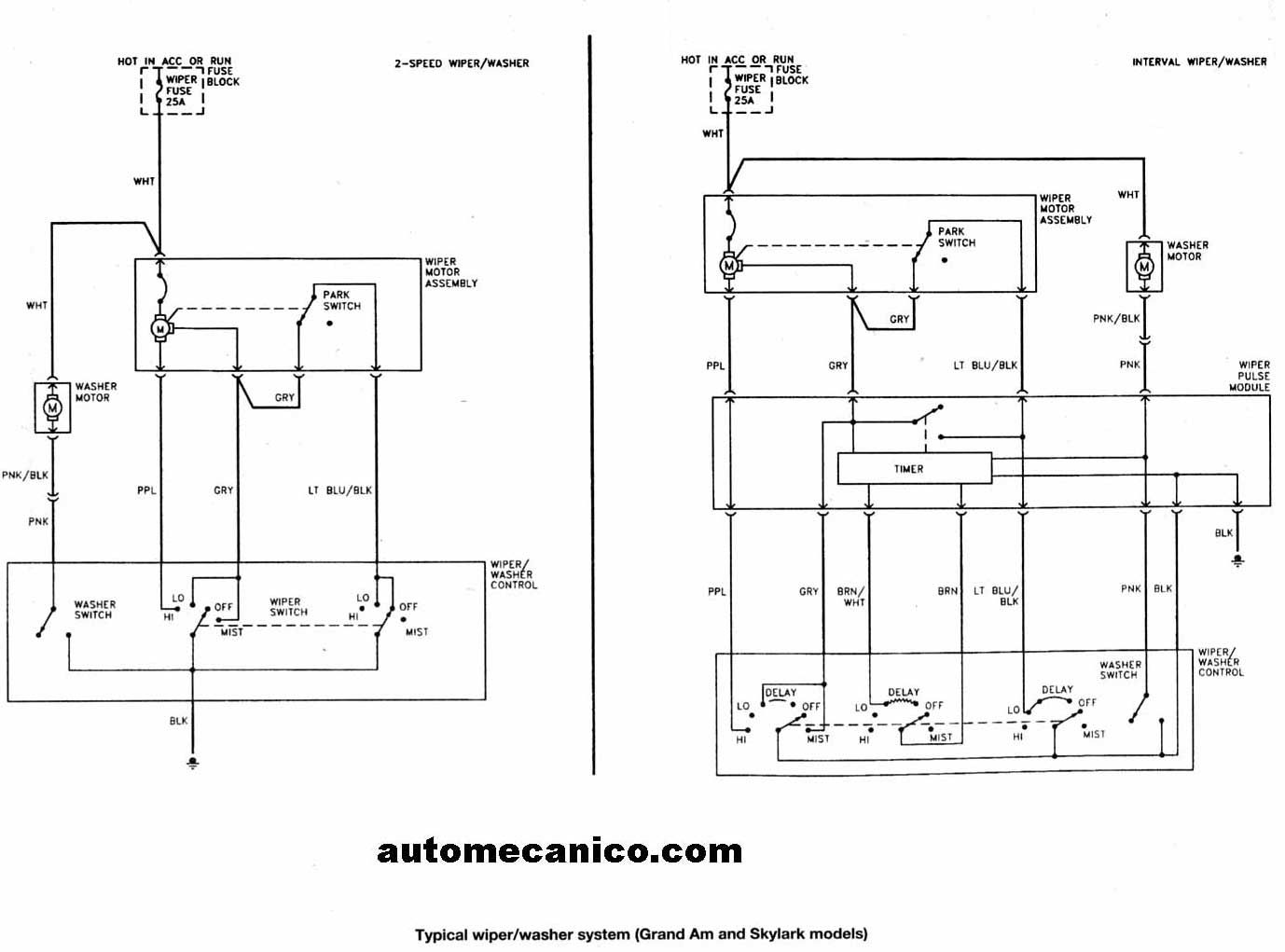

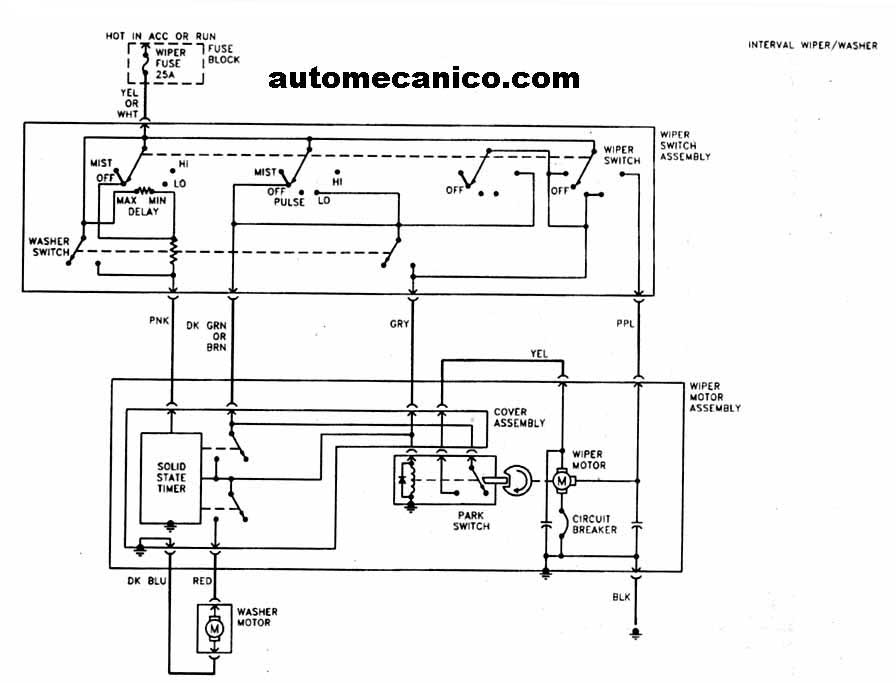

Sistema Tipico de luces del tablero o advertencia  GranD Am y Skylark Sistema Tipico del limpiador del parabrisas excepto Grand Am y Skylark diagrama 1 Sistema Tipico del limpiador del parabrisas  Grand Am y Skylark
