FORD TAURUS Y MERCURY SABLE 1996/2000

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
En "automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.:

DIAGRAMAS ELECTRICOS;   FORD TAURUS Y MERCURY SABLE  1996-2000

SISTEMA DE CARGA Y ARRANQUE SISTEMA TIPICO CONTROL DEL MOTOR PARTE 1 SISTEMA TIPICO CONTROL DEL MOTOR PARTE 2 SISTEMA TIPICO CONTROL DEL MOTOR PARTE 3

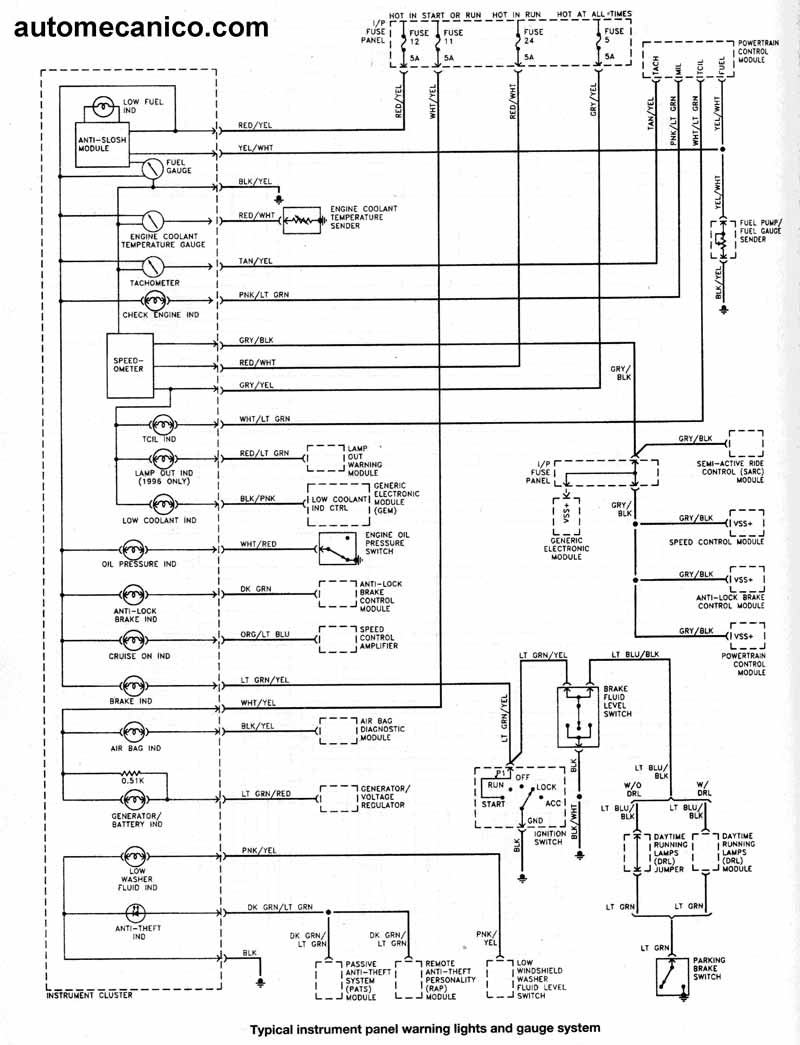

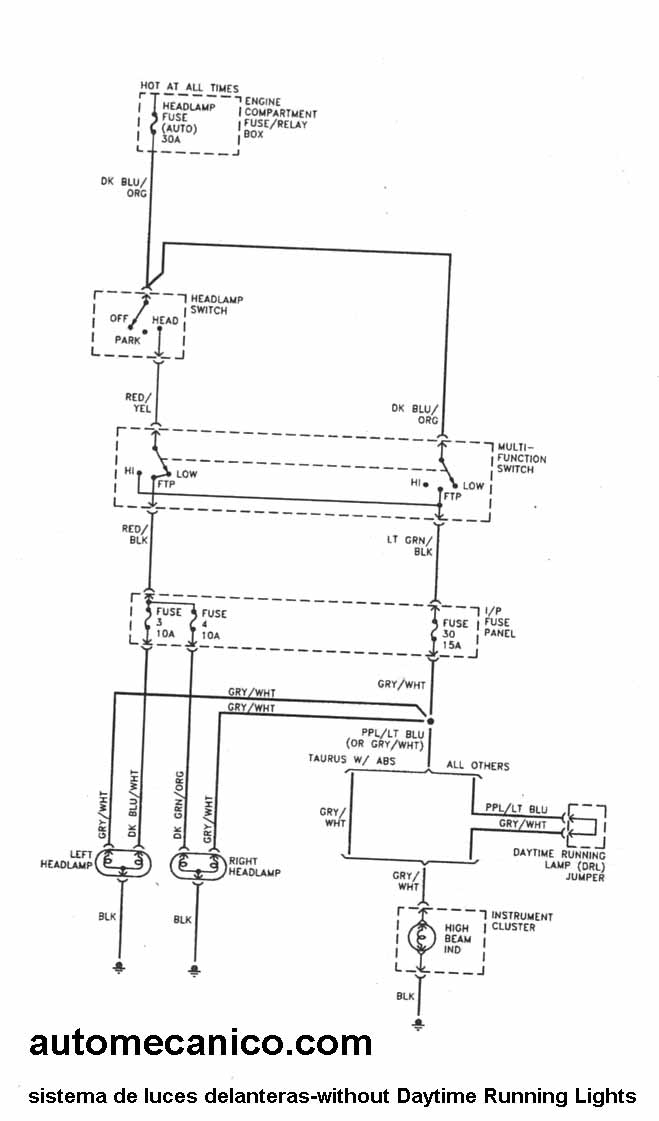

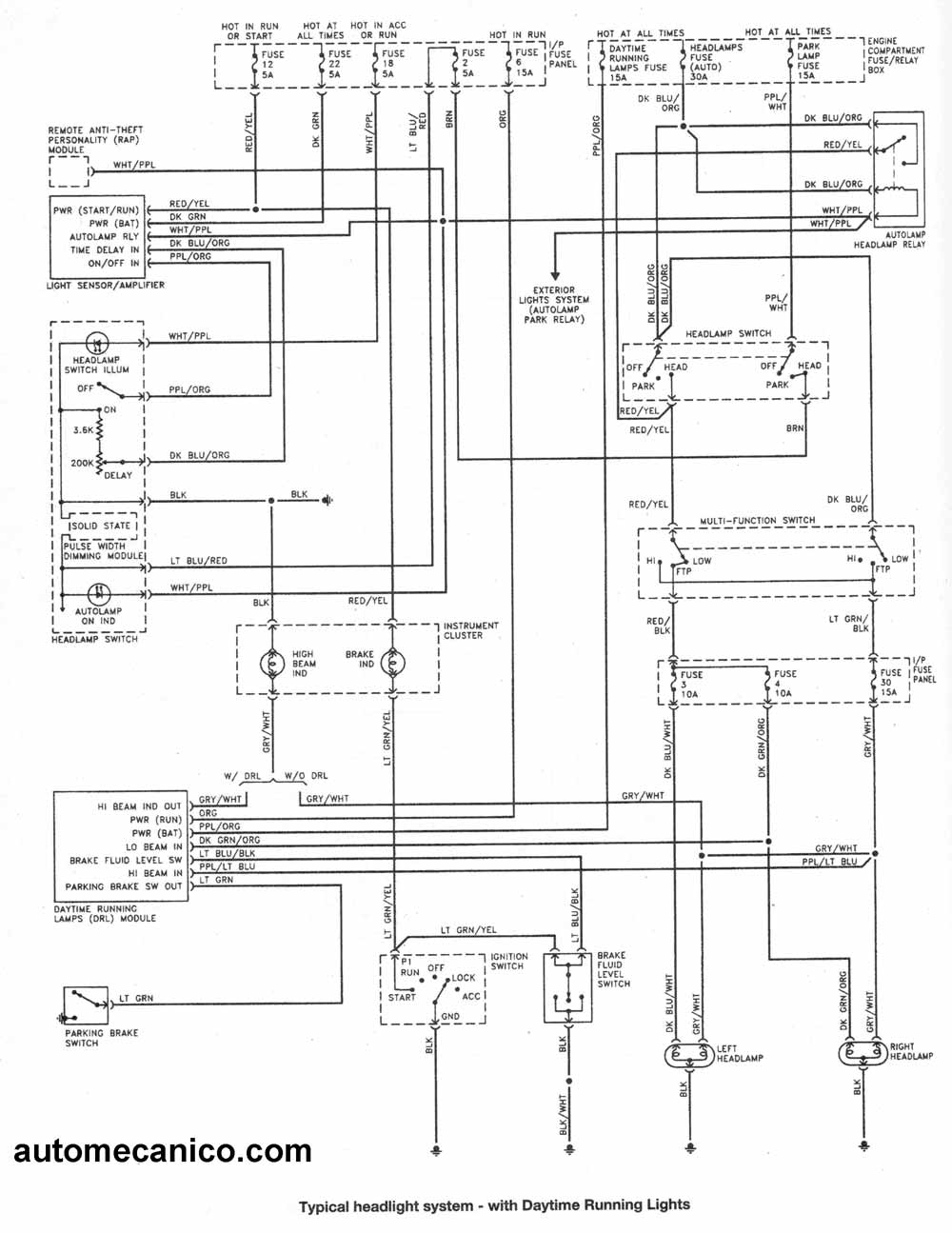

LUCES DE ADVERTENCIA TABLERO CONTROL SISTEMA  TIPICO DE LUCES DELANTERAS-1

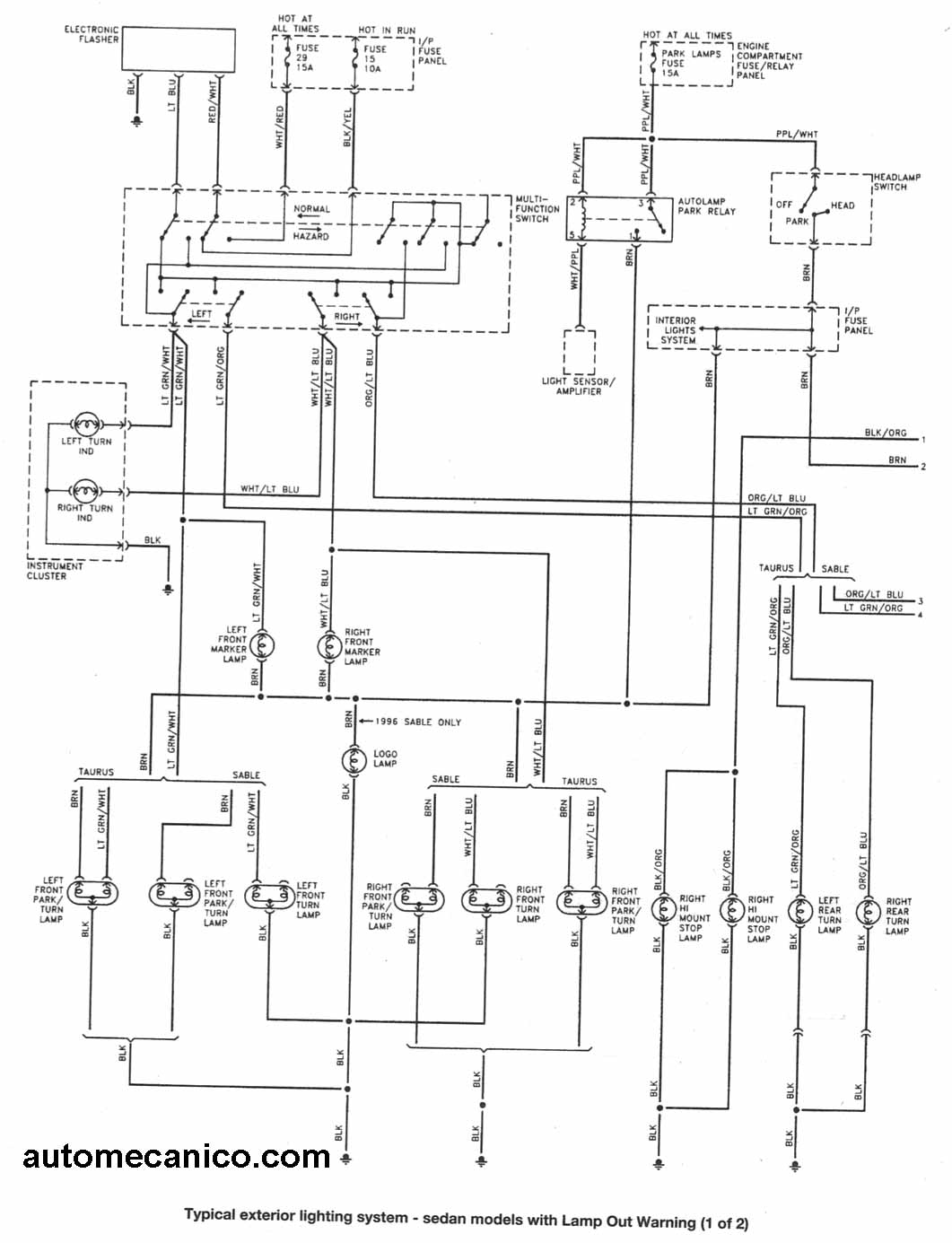

SISTEMA  TIPICO DE LUCES DELANTERAS-2 SISTEMA TIPICO DE LUCES EXTERIORES Y DIRECCIONALES SEDAN - 1

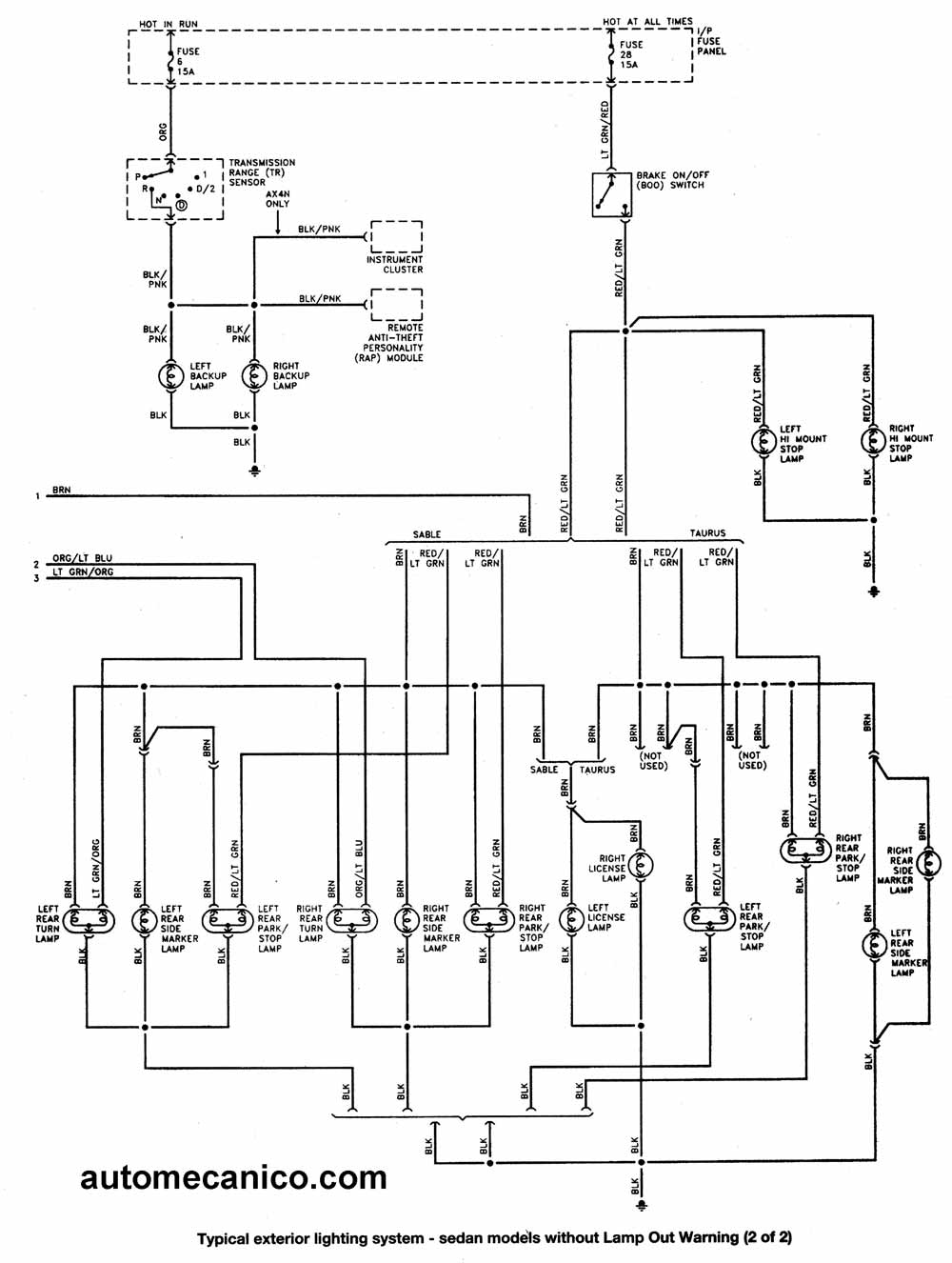

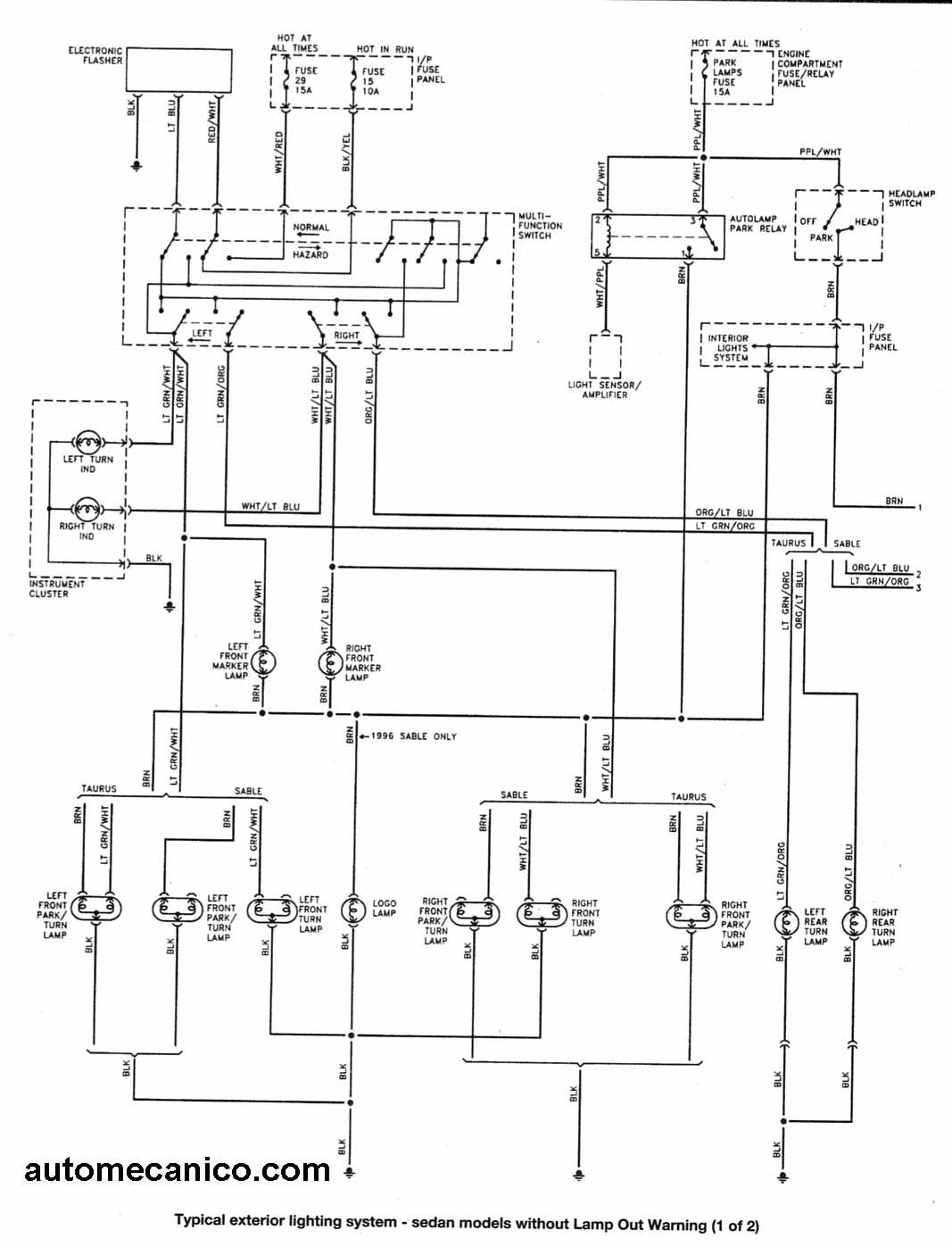

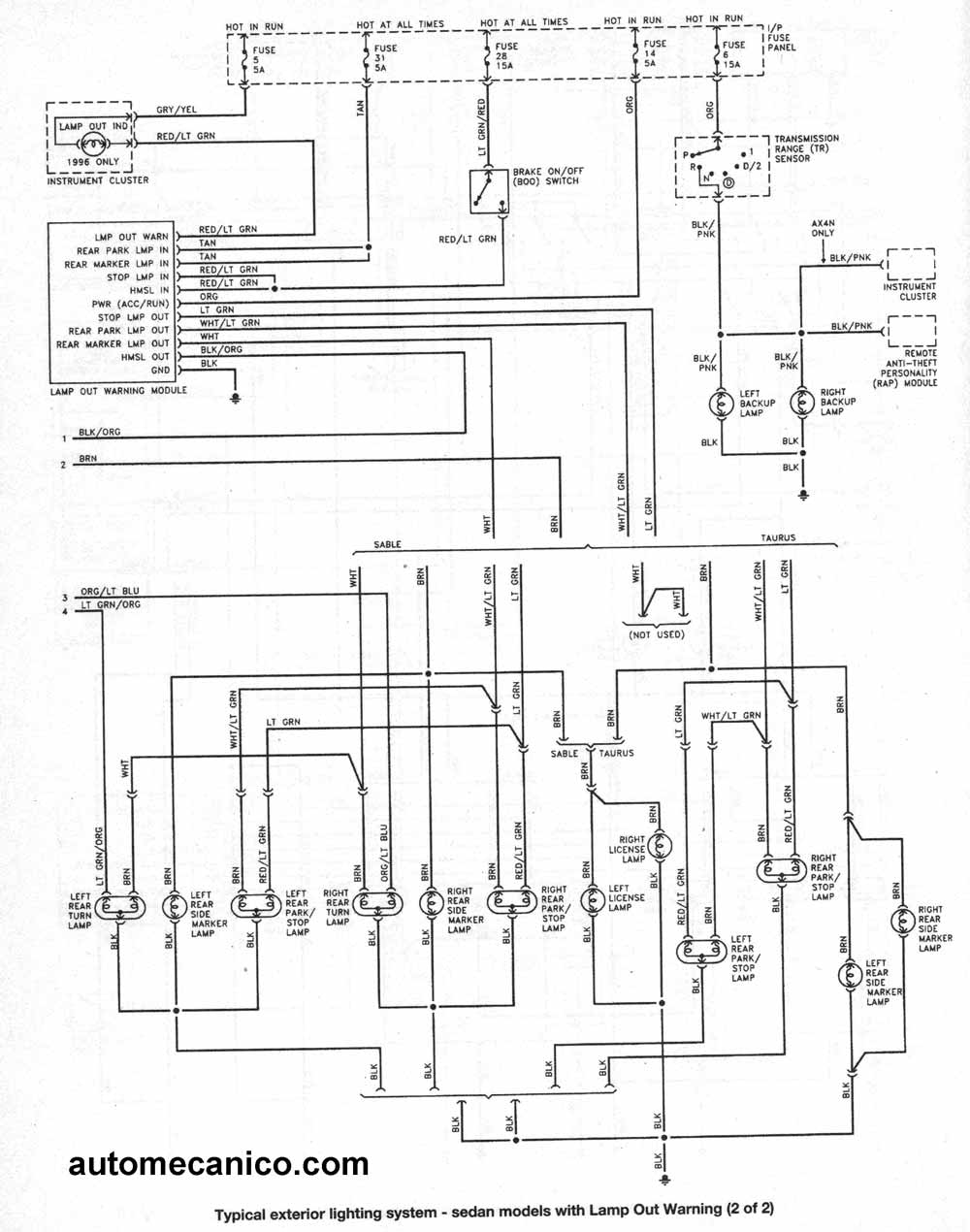

SISTEMA TIPICO DE LUCES EXTERIORES Y DIRECCIONALES SEDAN - 2 SISTEMA TIPICO DE LUCES EXTERIORES Y DIRECCIONALES WAGON - 1

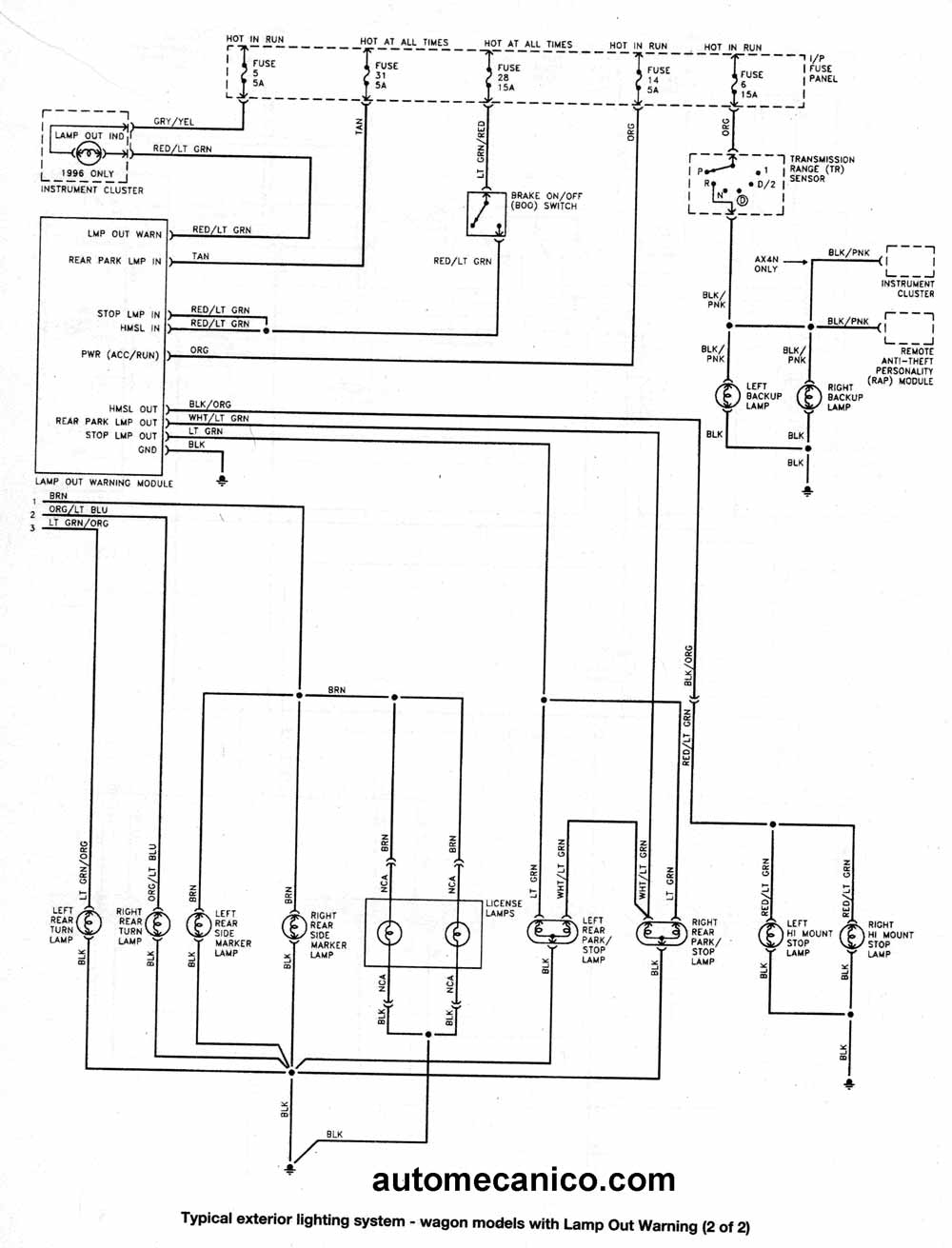

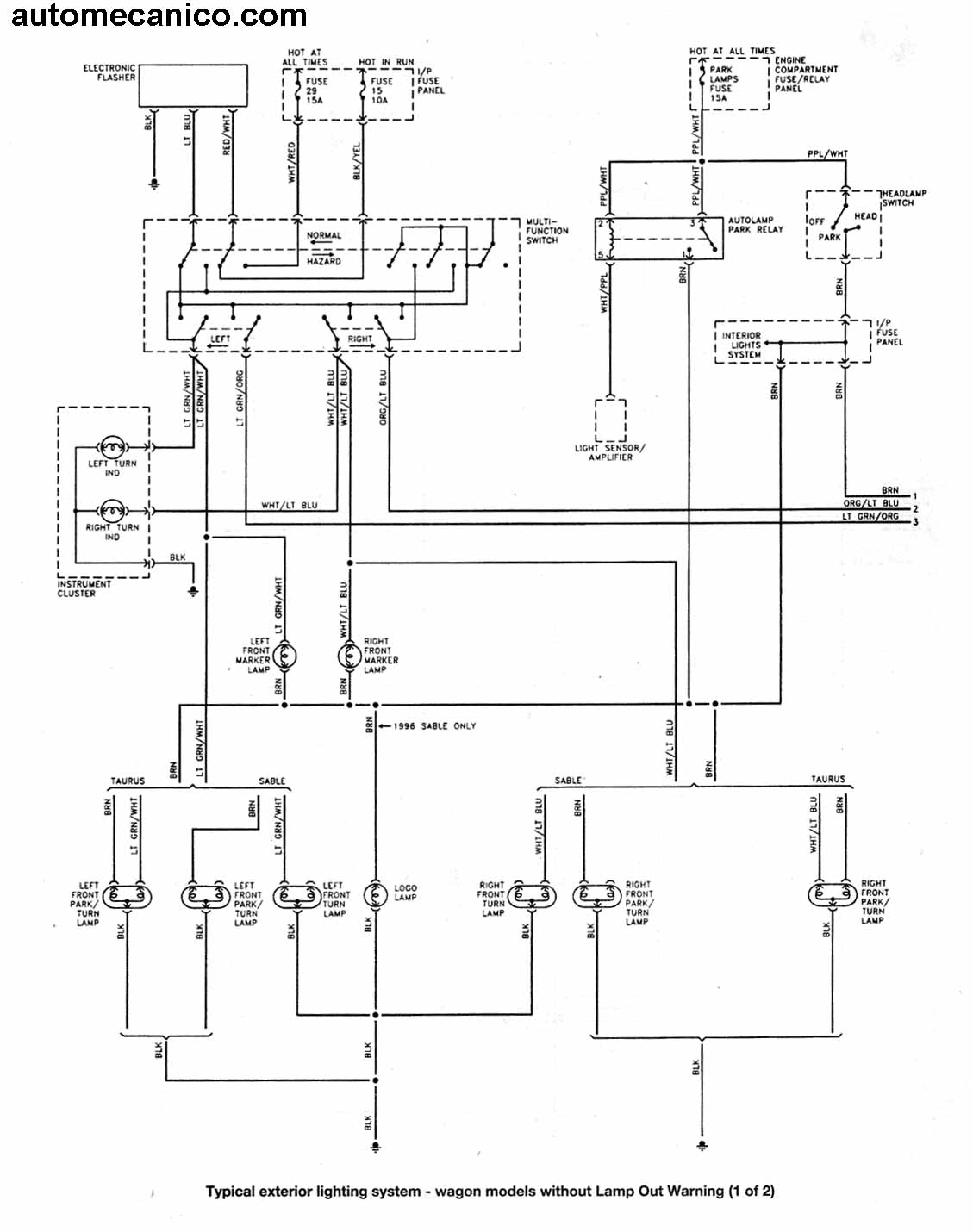

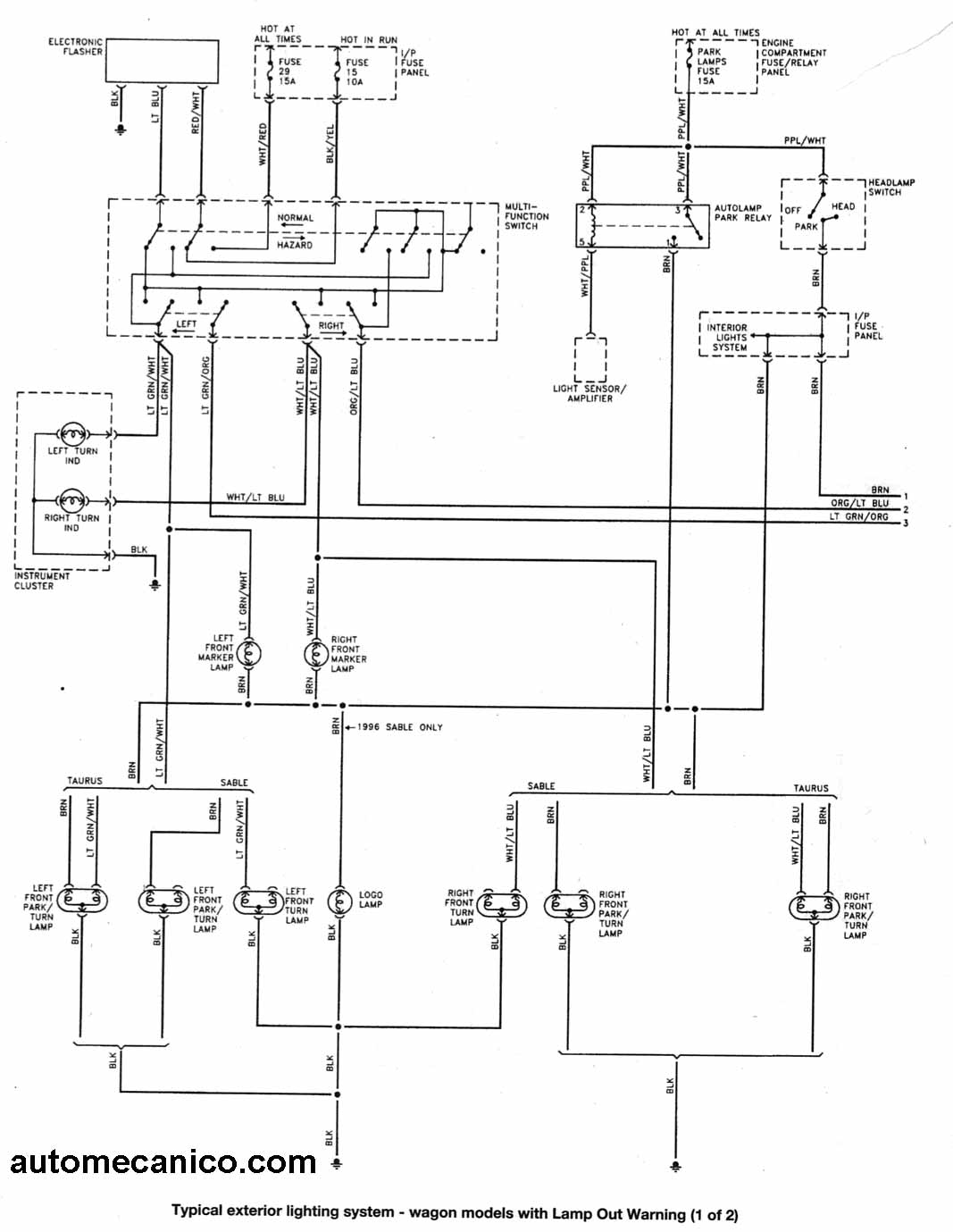

SISTEMA TIPICO DE LUCES EXTERIORES Y DIRECCCIONALES WAGON - 2 SISTEMA TIPICO LUCES EXTERIORES SIN DIRECCIONALES SEDAN -1 SISTEMA TIPICO LUCES EXTERIORES SIN DIRECCIONALES SEDAN -2 SISTEMA TIPICO LUCES EXTERIORES SIN DIRECCIONALES WAGON -1

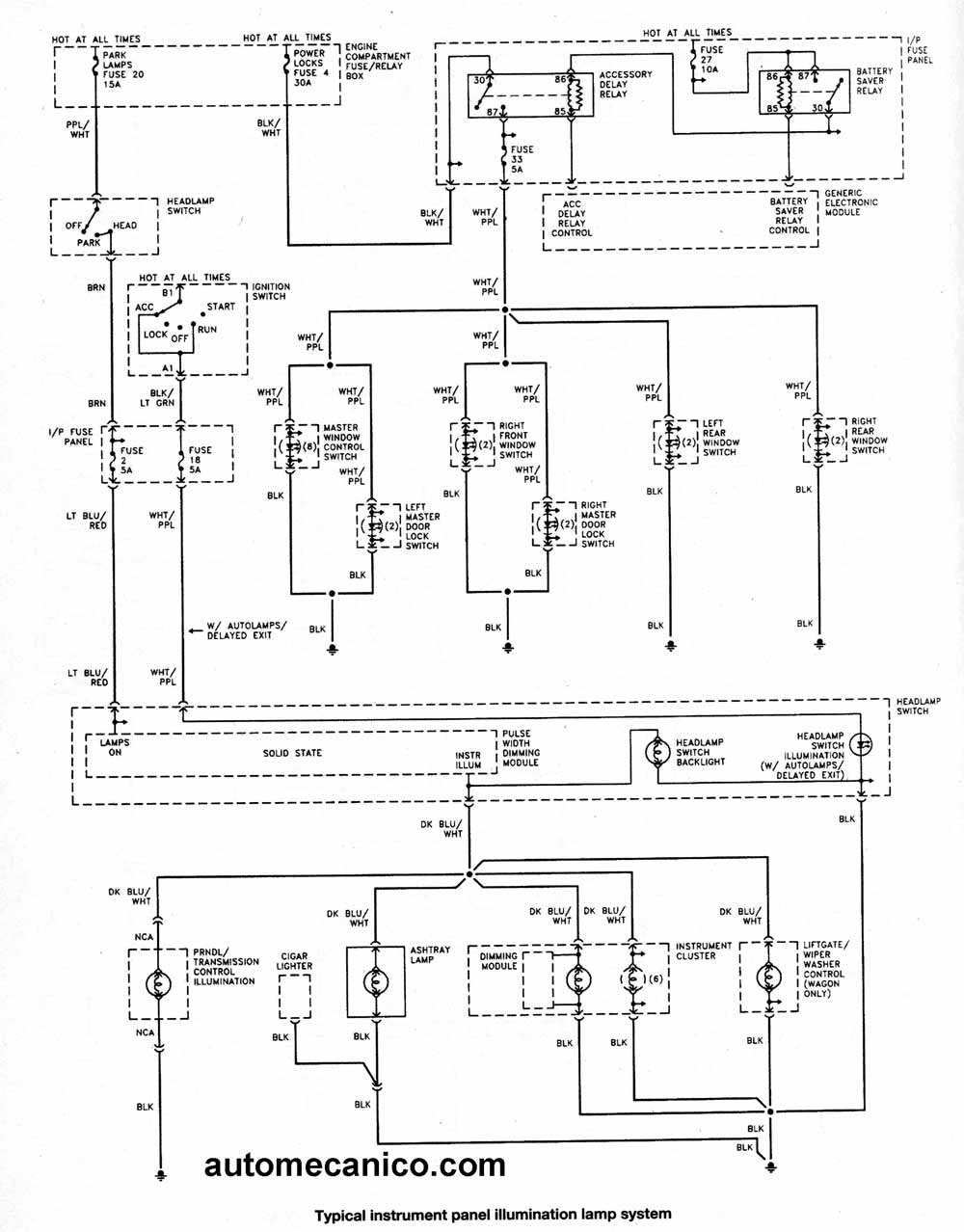

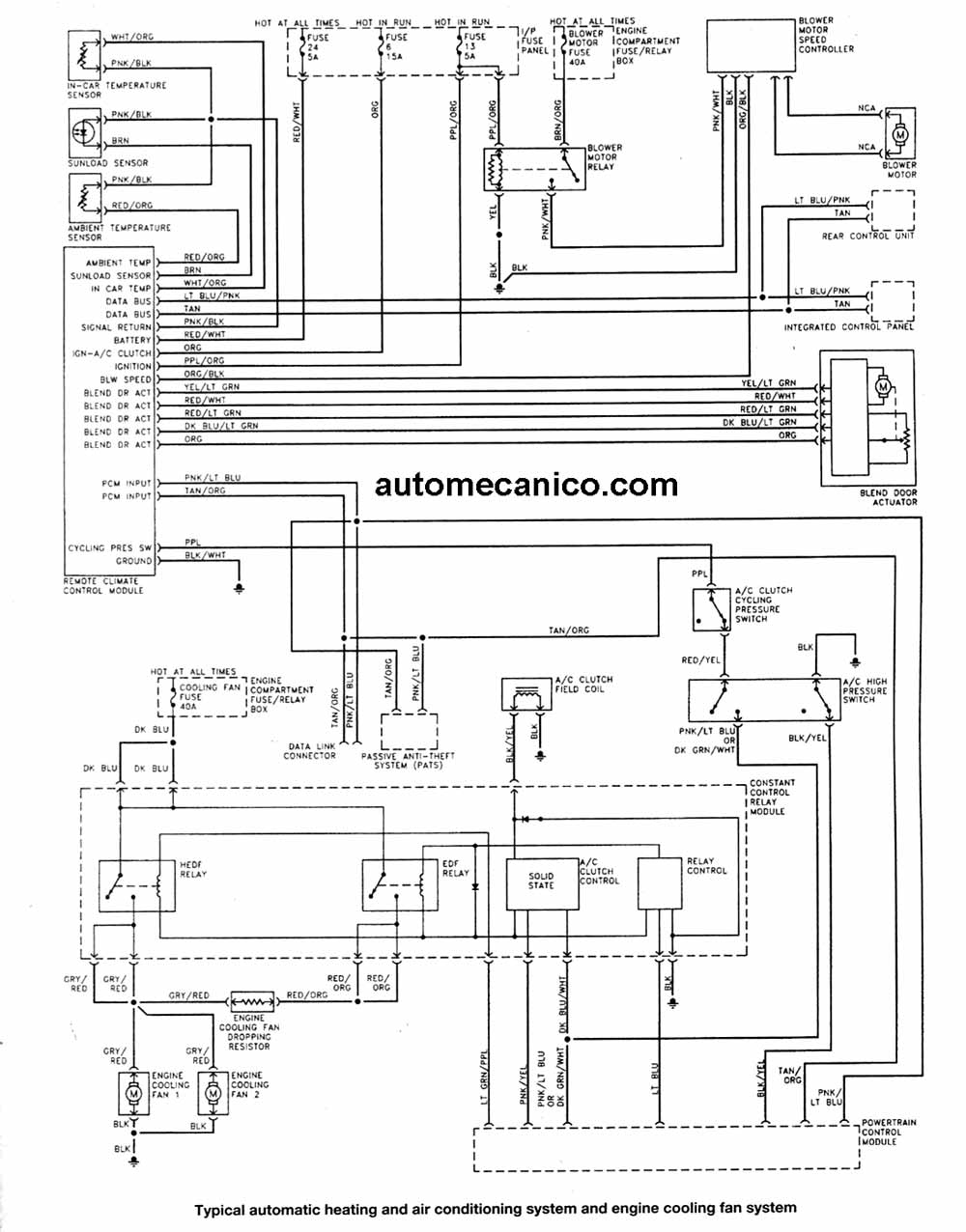

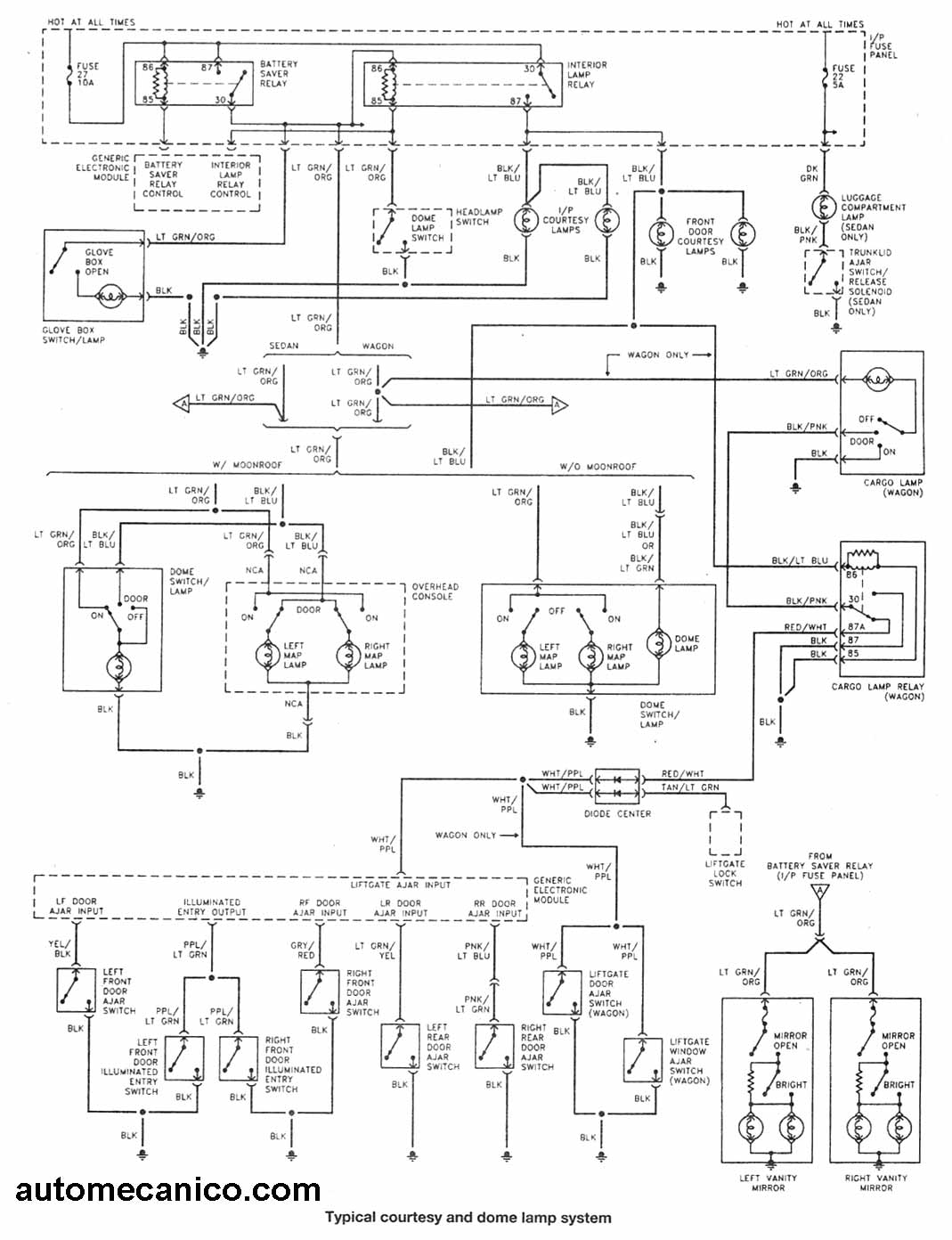

SISTEMA TIPICO LUCES EXTERIORES SIN DIRECCIONALES WAGON -2 SISTEMA DE LUCES INTERIORES SISTEMA DE LUCES PANEL DE INSTRUMENTOS SISTEMA DE CALEFACCION, AIRE ACONDICIONADO, Y VENTILADOR DEL RADIADOR [AUTOMATICO]

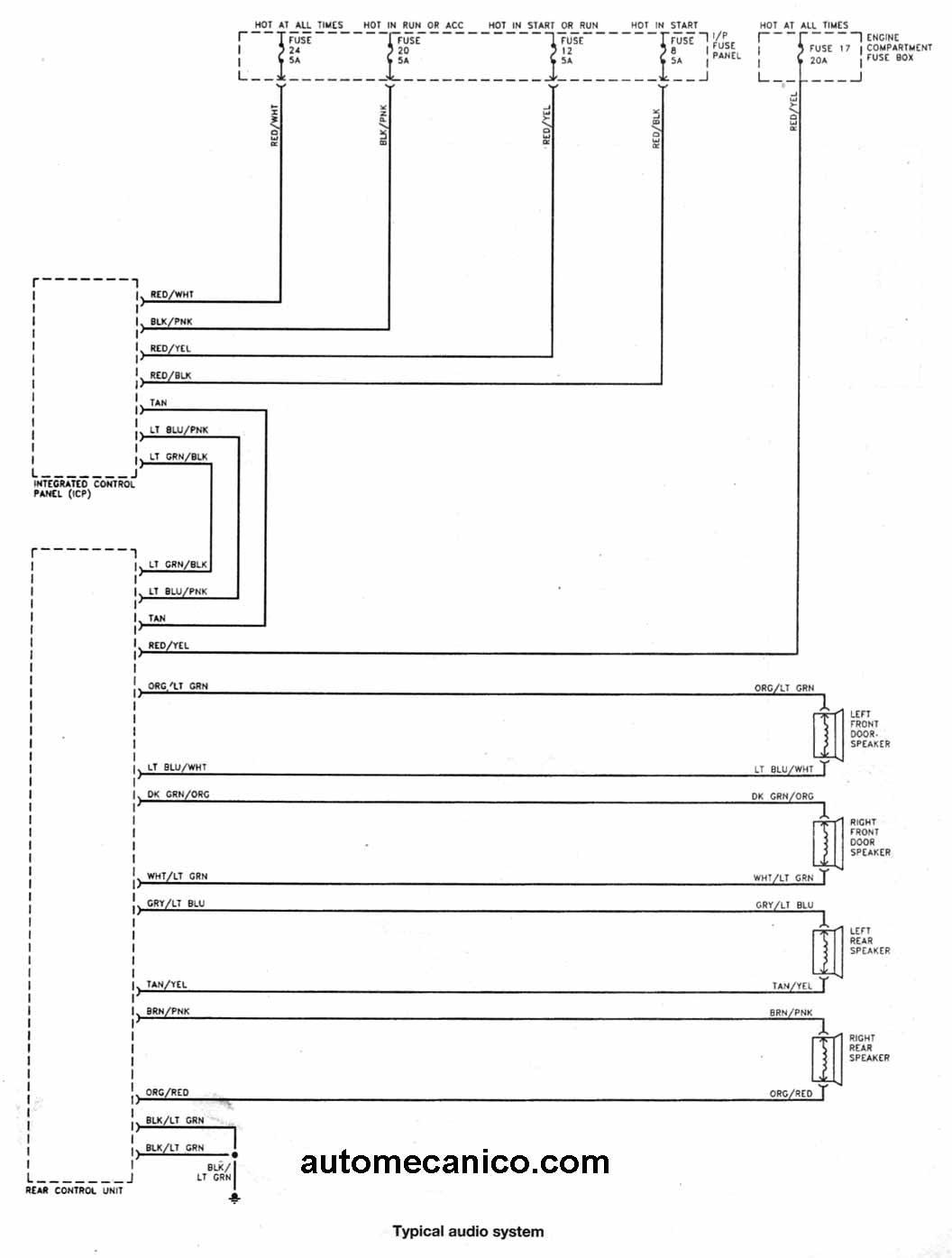

SISTEMA DE CALEFACCION,AIRE ACONDICIONADO, Y VENTILADOR DEL RADIADOR [MANUAL] SISTEMA  TIPICO DE SEGURO ELECTRICO DE PUERTAS SISTEMA ELECTRICO DE ELEVADOR DE VIDRIOS [LUNAS] [VENTANAS] SISTEMA TIPICO DE AUDIO

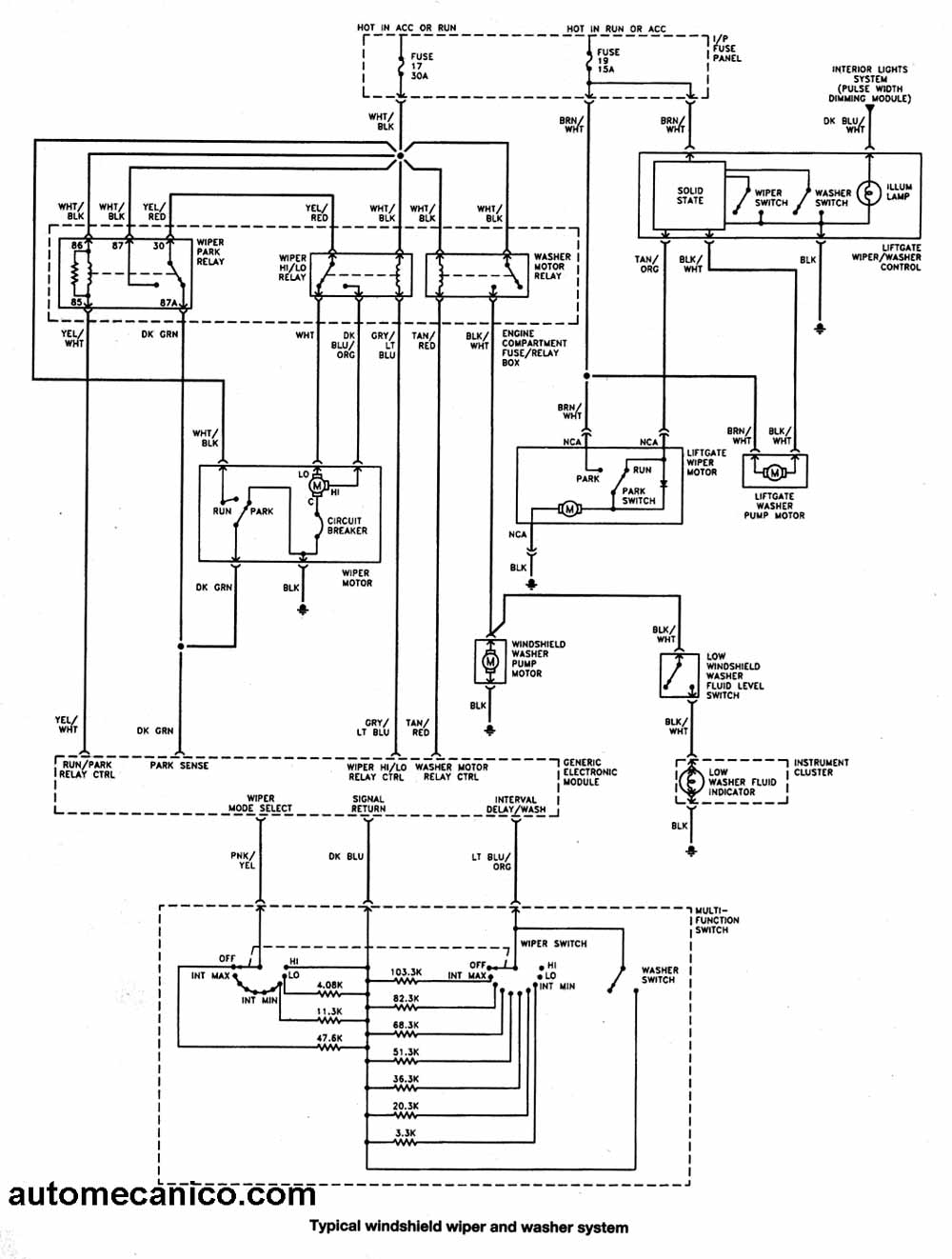

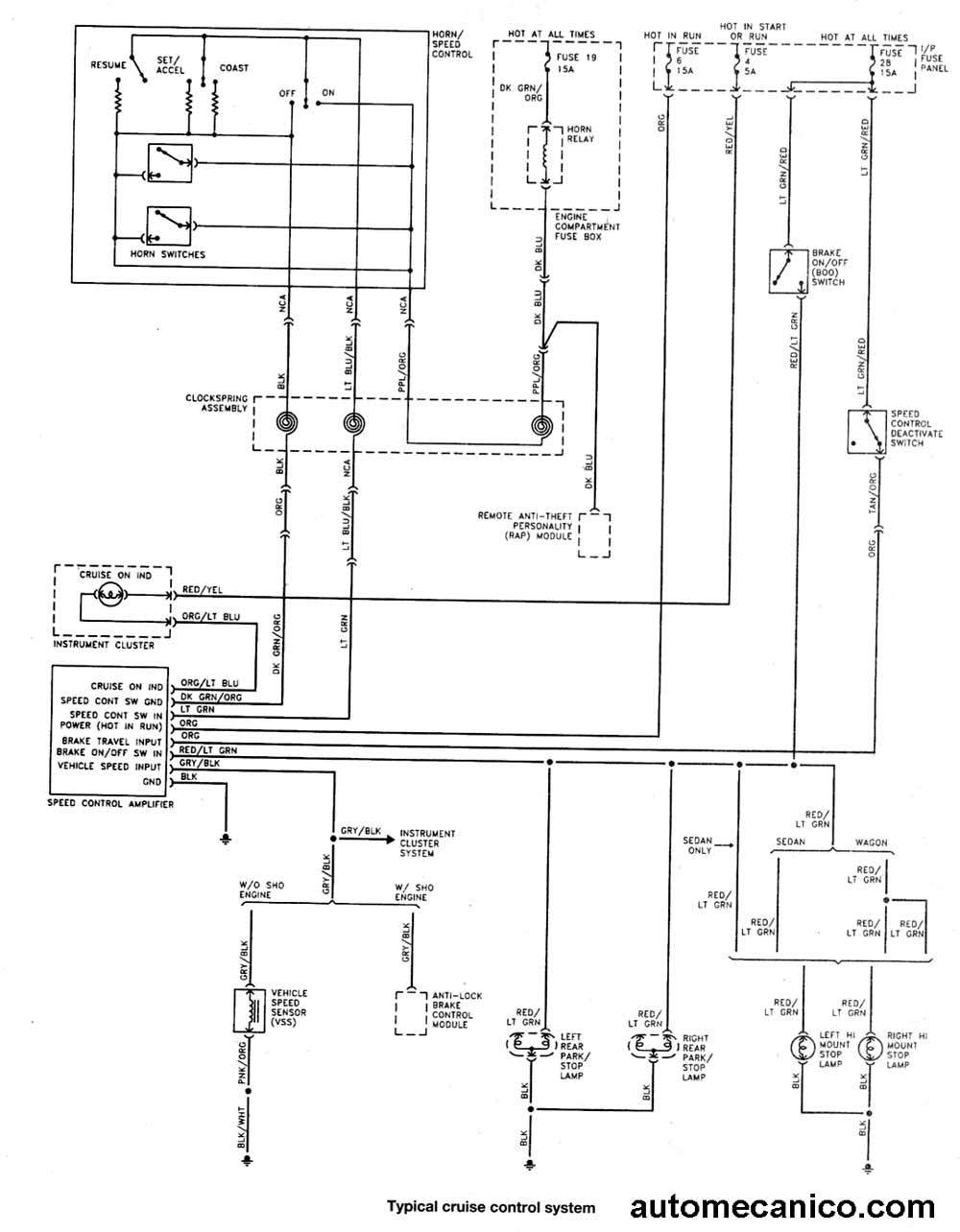

SISTEMA TIPICO DE LIMPIADOR DE PARABRISAS [WINDSHIELD WIPER] SISTEMA  ELECTRICO TIPICO DE CONTROL DE CRUCERO
