DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ AUDI 1986/93

AUDI 1986/93 COUPE GT | 4000S | 4000CS | QUATTRO| 5000S| 80| 90 100

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En autoelectronico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
AUDI 1986/93 COUPE GT | 4000S | 4000CS | QUATTRO| 5000S| 80| 90 100 - AÑO 1986-93 - INDICE - COMPONENTES - SENSORES
AÑO / MODEL
1986/87 UBICACION DE COMPONENTES

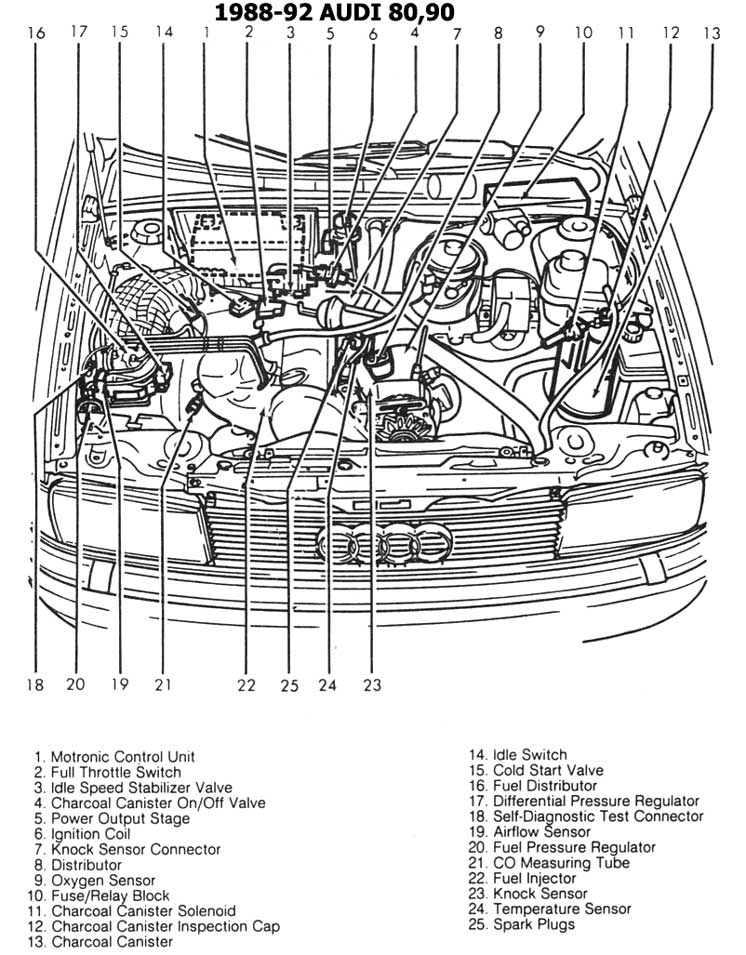

1988/92 - 80, 90 UBICACION DE COMPONENTES

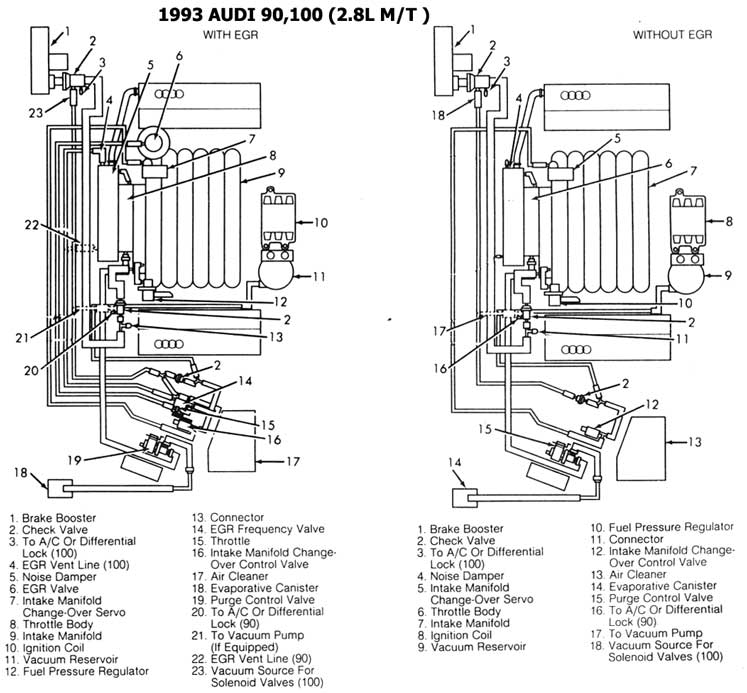

1993 - 90,100 (2.8L M/T) UBICACION DE COMPONENTES

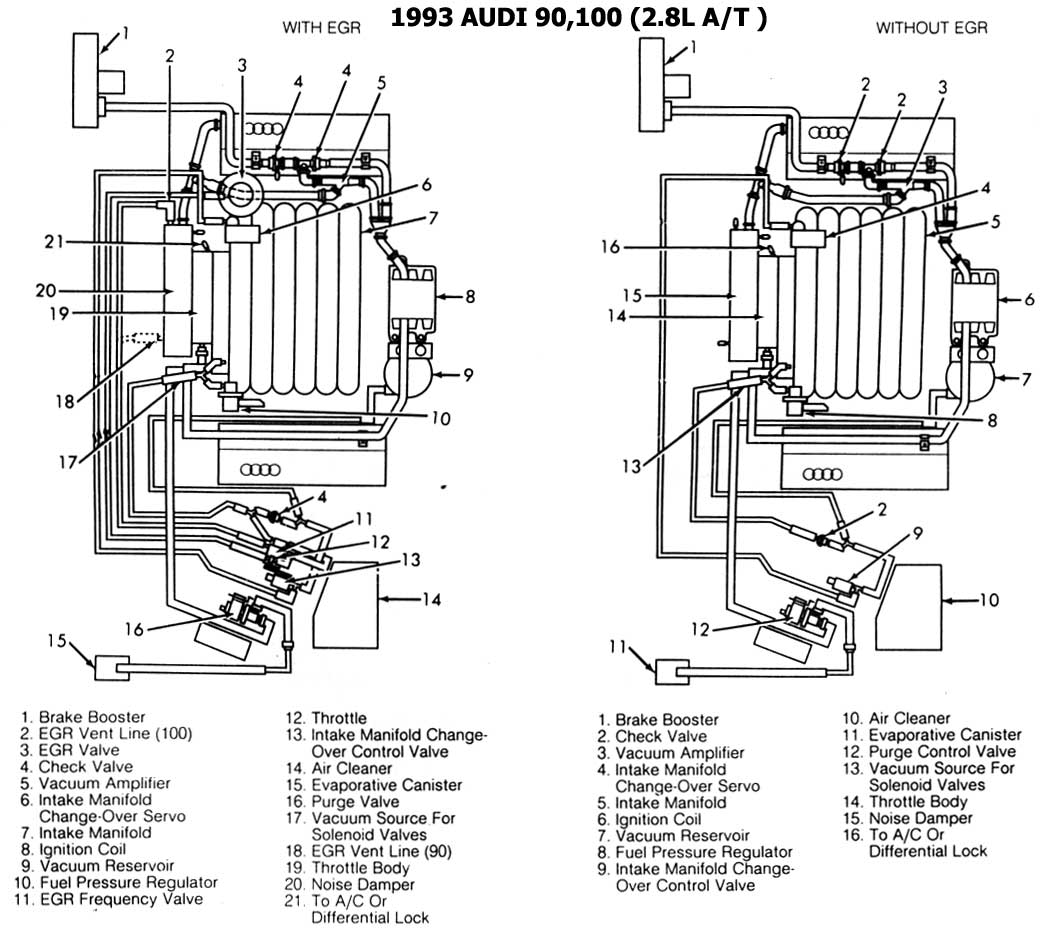

1993 - 90,100 [2.8L] TRANS- AUTOM UBICACION DE COMPONENTES

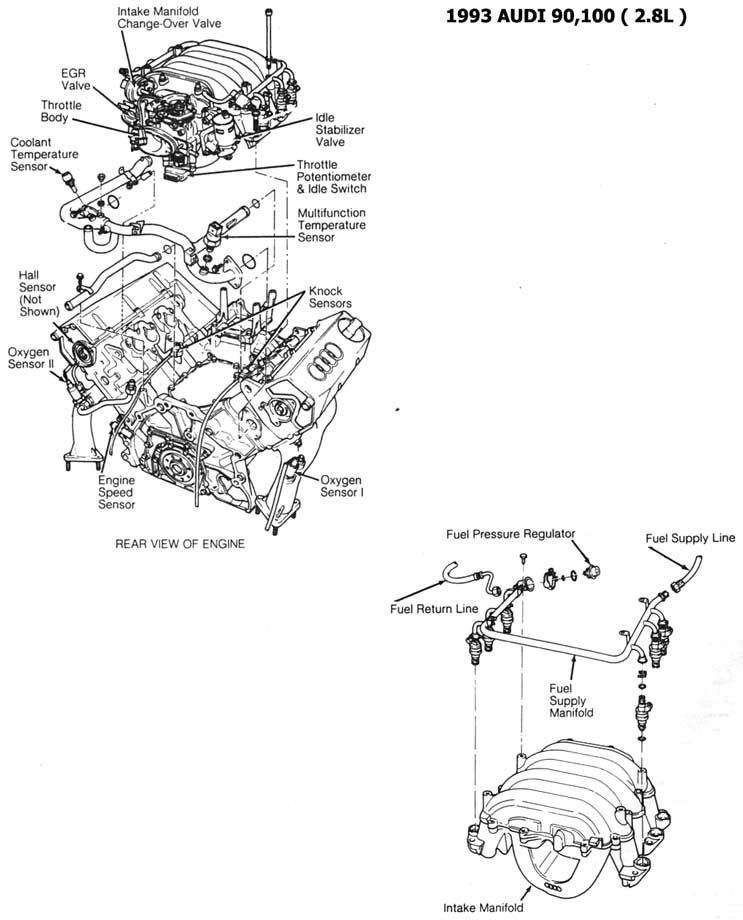

1993 - 90,100 [2.8L] UBICACION DE COMPONENTES

1988/92 - 80, 90 ESQUEMAS ELECTRICOS

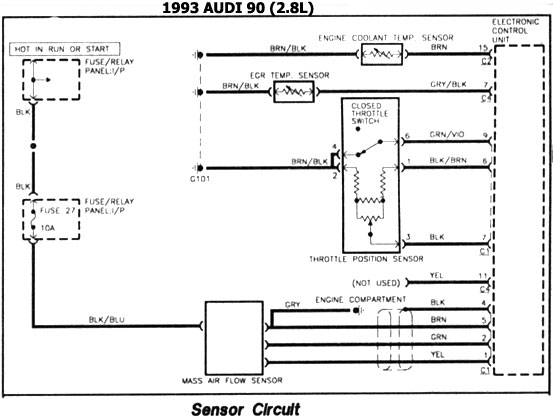

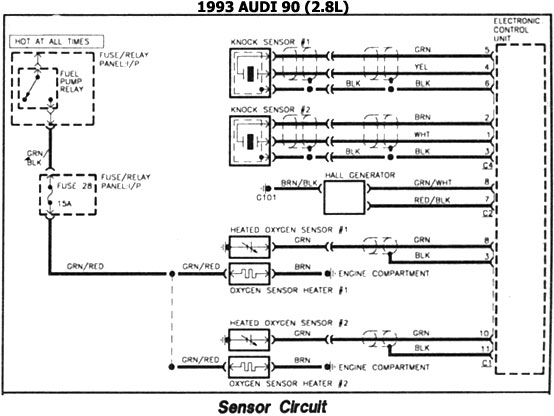

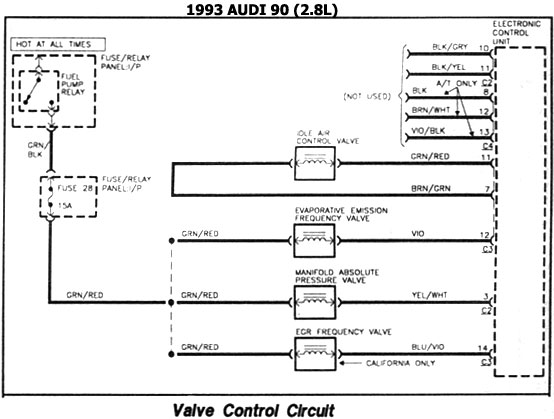

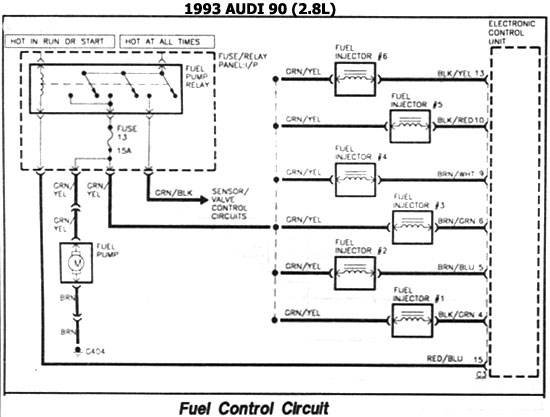

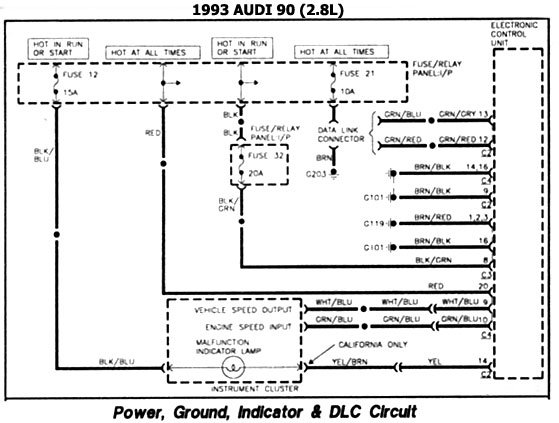

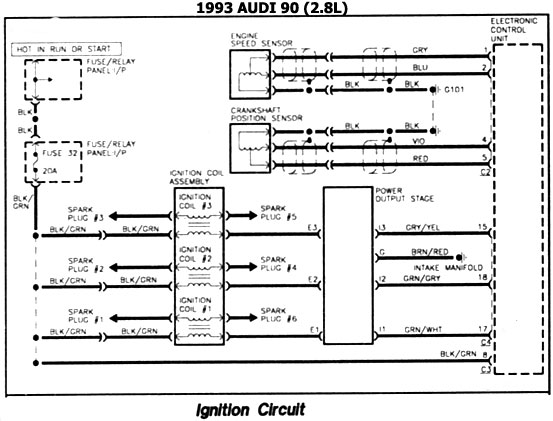

1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
1993 - 90 (2.8L) ESQUEMAS ELECTRICOS
