| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER - 2.5L 1986/93 - CHRYSLER 4 CILINDROS |

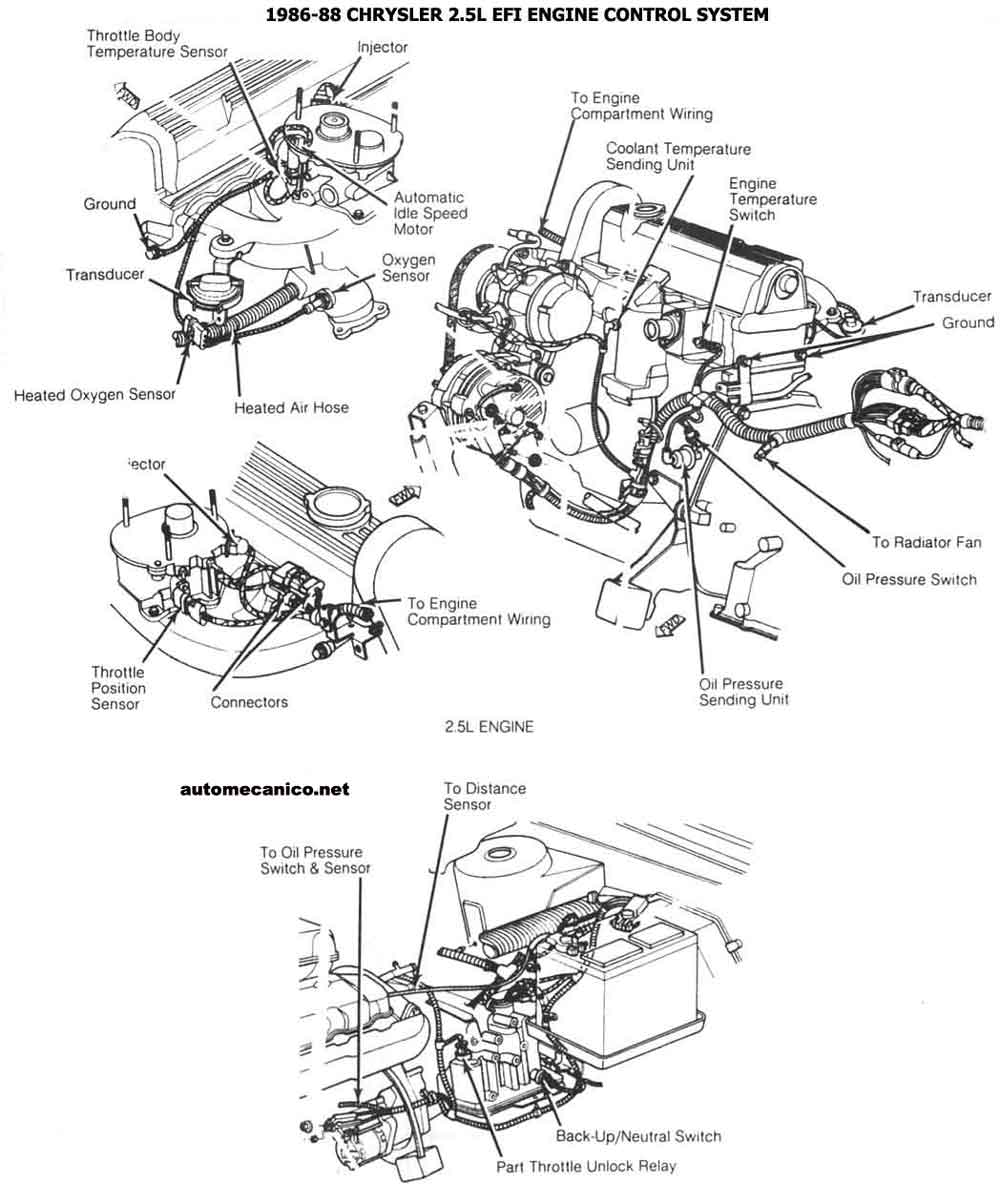

| 1986/88 - 2.5L EFI | CEC UBICACION DE COMPONENTES |

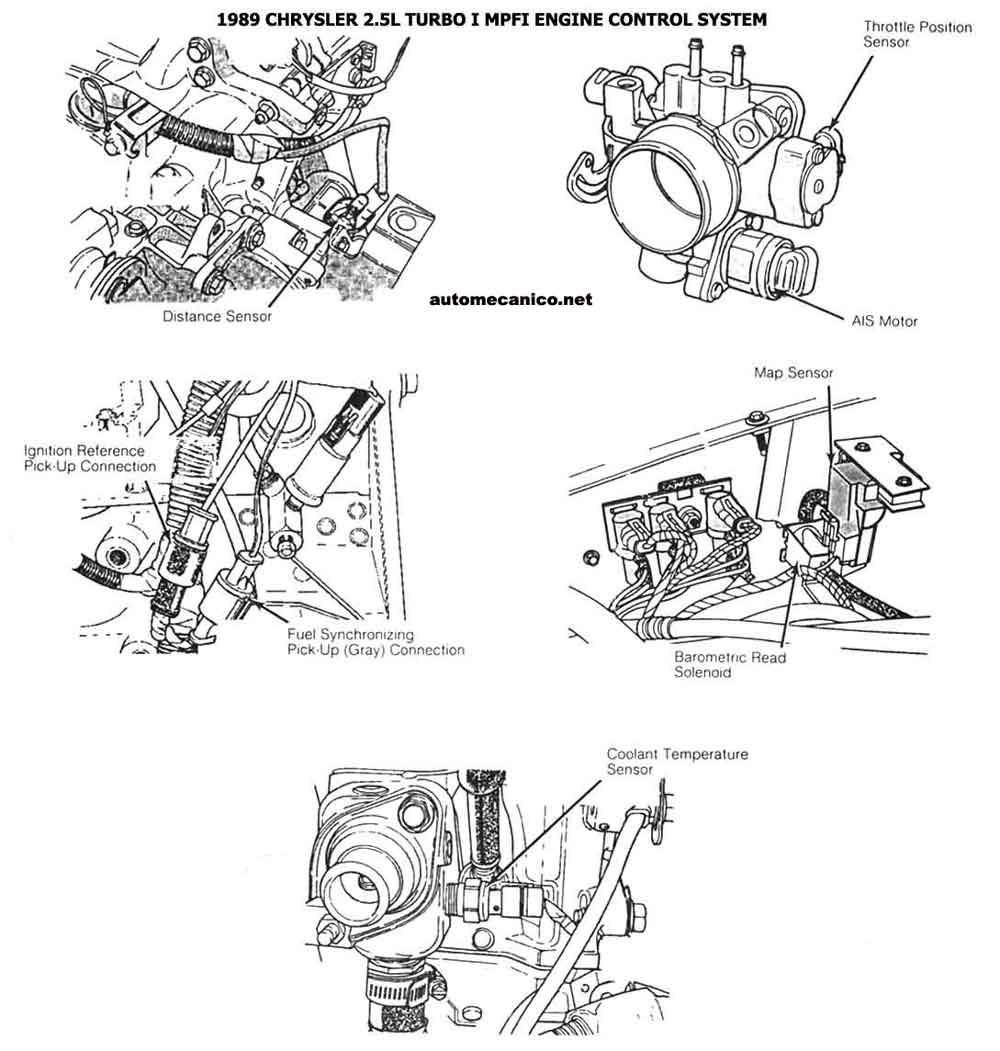

| 1989 - 2.5L TURBO I MPFI | CEC UBICACION DE COMPONENTES |
| 1990/93 - 2.5L TBI NO TURBO | ESQUEMA ELECTRICO |
| 1984-88 - 2.5L TBI | ESQUEMA ELECTRICO |
| 1990-93 - 2.5L TBI NO TURBO | ESQUEMA ELECTRICO |
| 1990/93 - 2.5L PFI TURBO | CEC UBICACION DE COMPONENTES |

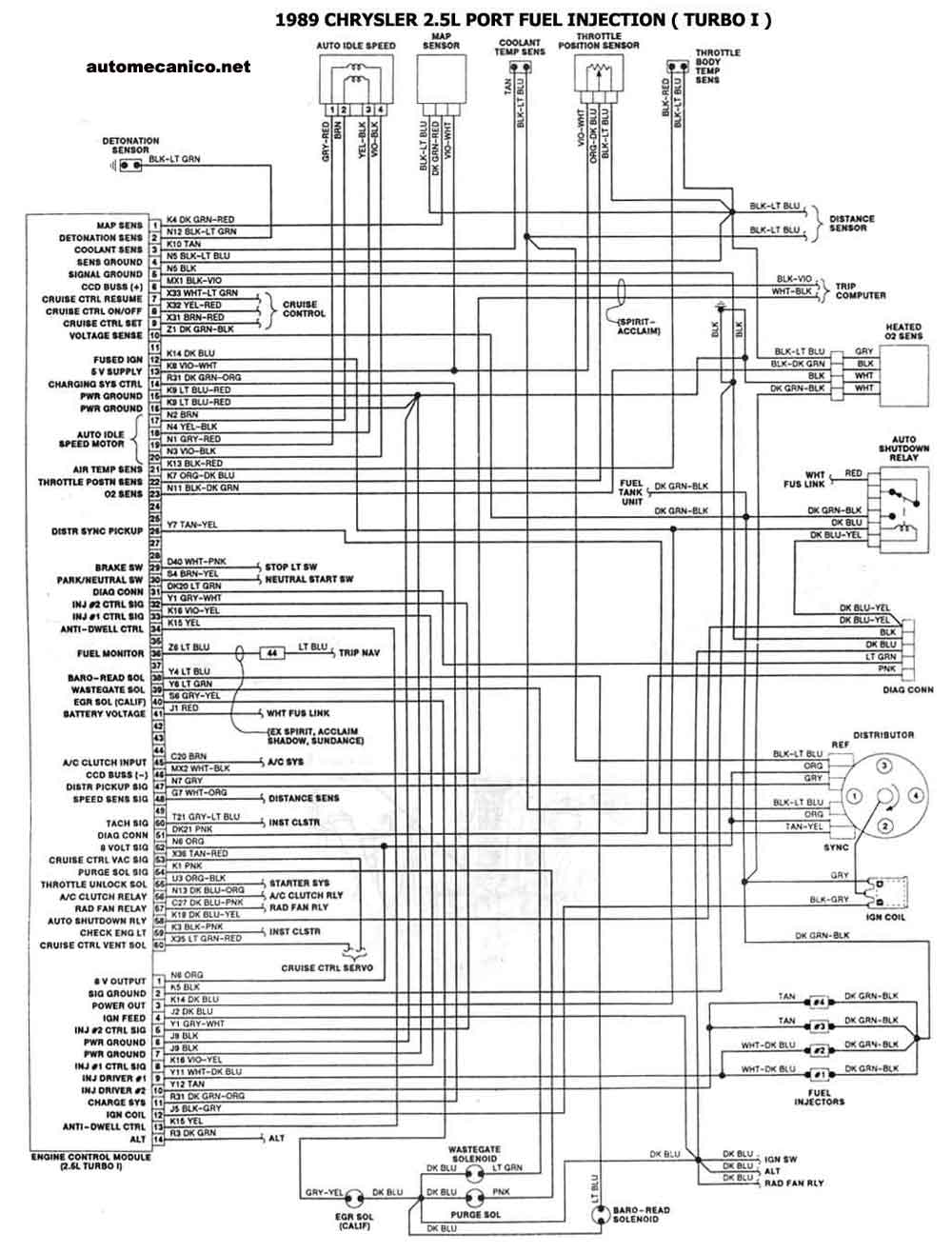

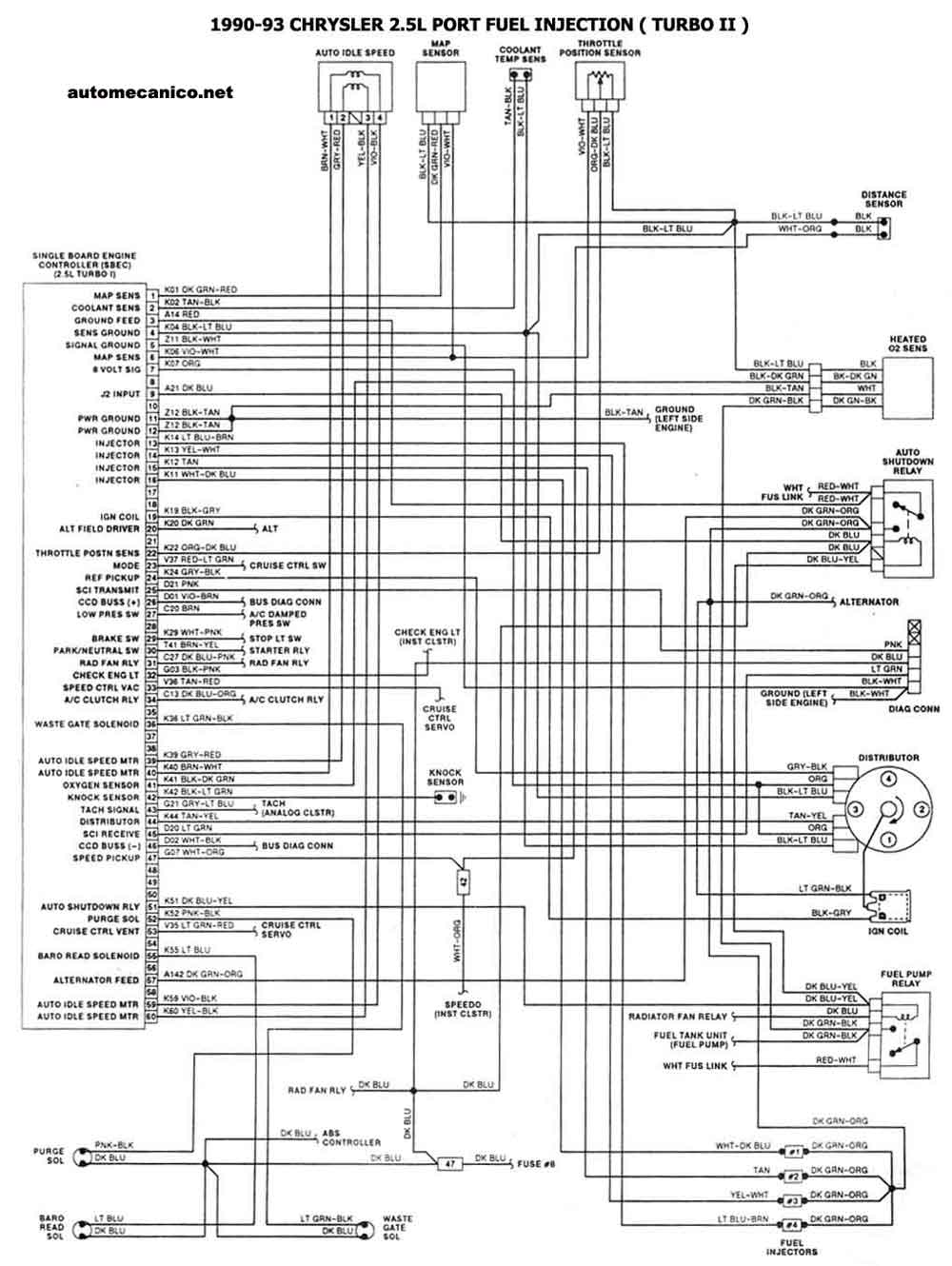

| 1989 - 2.5L PFI TURBO I | ESQUEMA ELECTRICO |
| 1990-93 - 2.5L PFI TURBO I | ESQUEMA ELECTRICO |
| 1993 - 2.5L MPI | CEC UBICACION DE COMPONENTES |

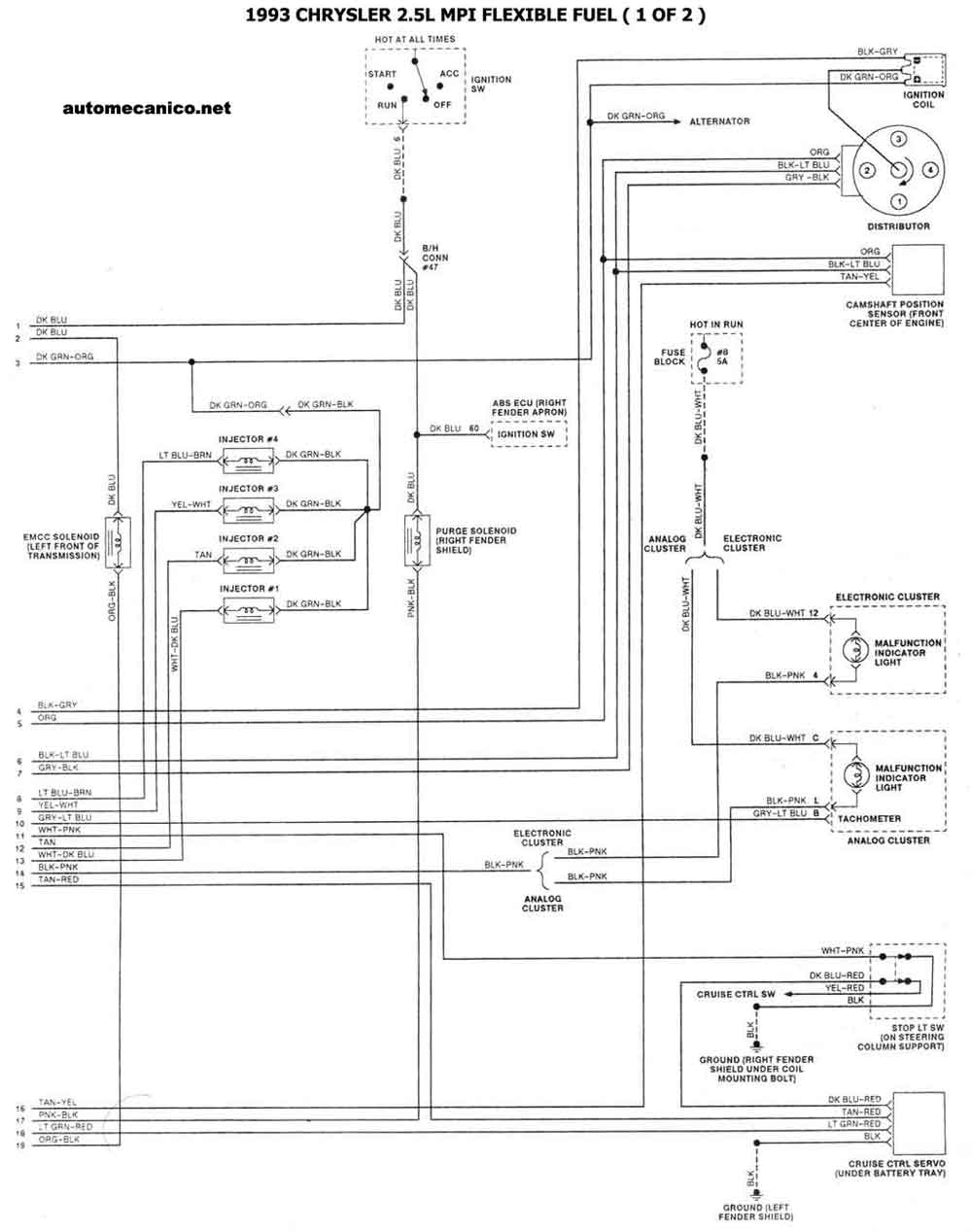

| 1993 - 2.5L MPI PARTE 1 | ESQUEMA ELECTRICO |

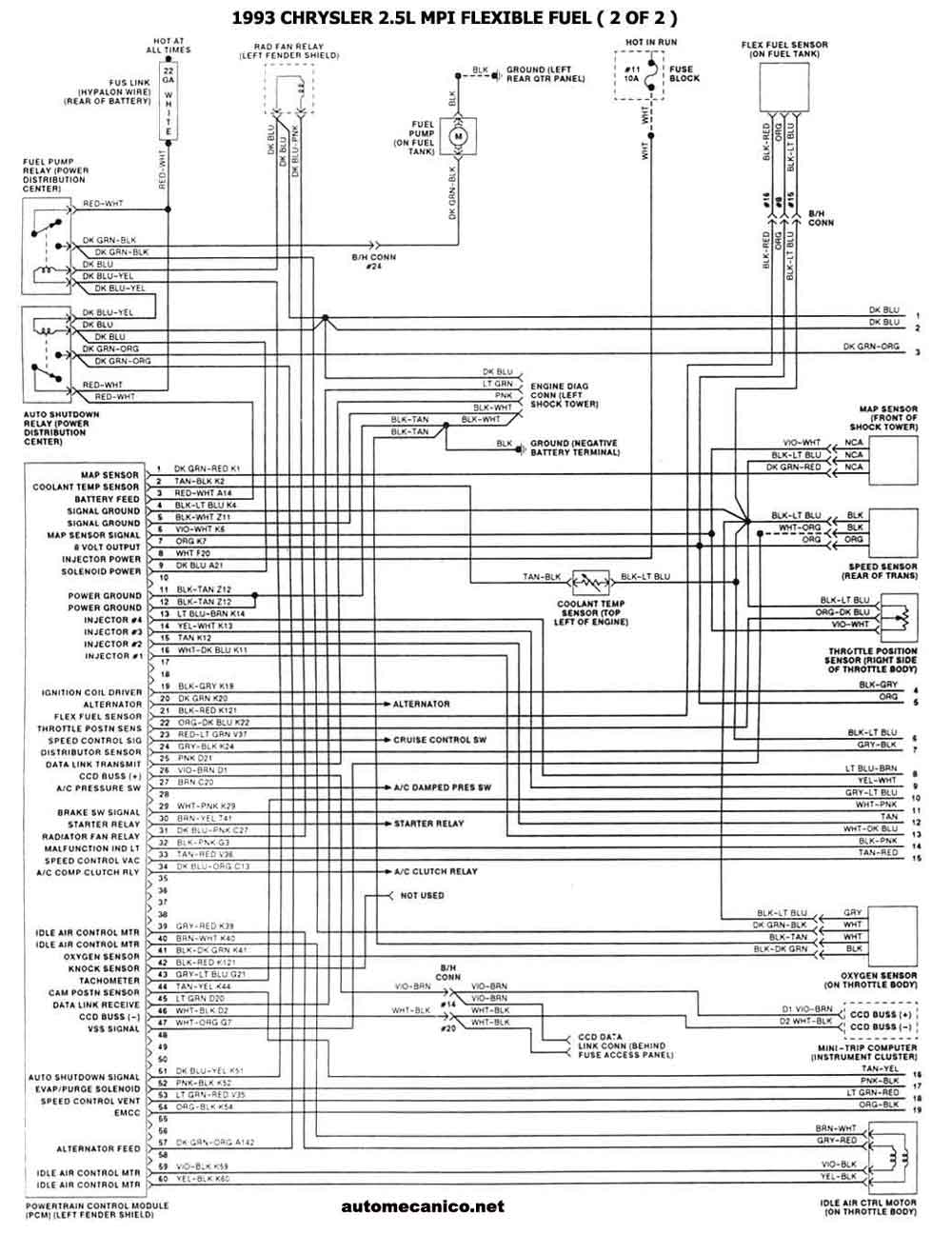

| 1993 - 2.5L MPI PARTE 2 | ESQUEMA ELECTRICO |
