| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - CHRYSLER 1986/93 |
CHRYSLER - Motor: 2.5L, 3.0L, 3.3L, 3.5L, 3.7L, 3.8L |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER 1981/93 - 4 y 6 CILINDROS |
| 2.5L - (JEEP) | |
| 1992/93 - 2.5L PFI | CEC UBICACION DE COMPONENTES |
| 1992/93 - 2.5L PFI | ESQUEMA ELECTRICO |
| 3.0L | |

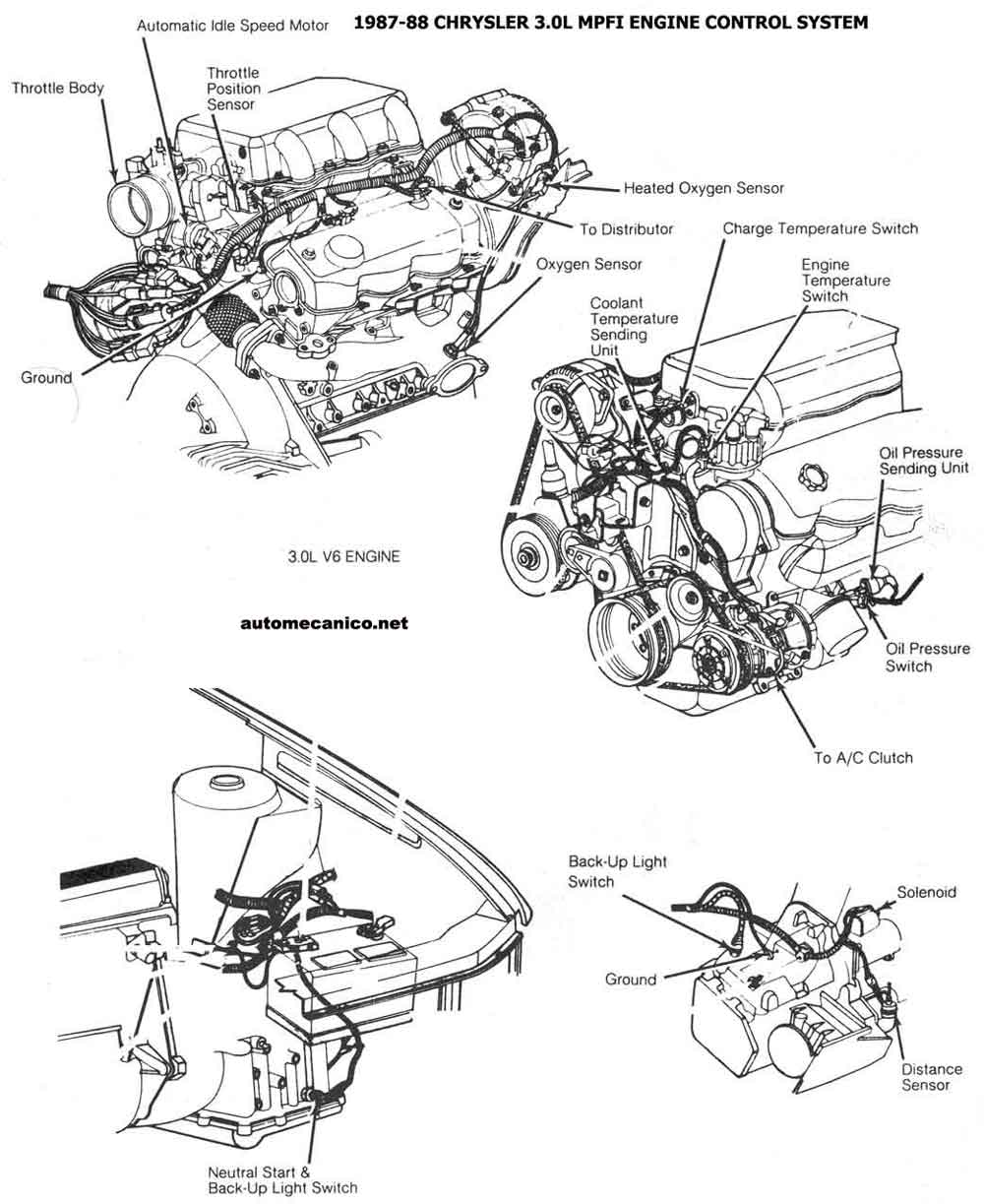

| 1987-88 - 3.0L MPFI | CEC UBICACION DE COMPONENTES |

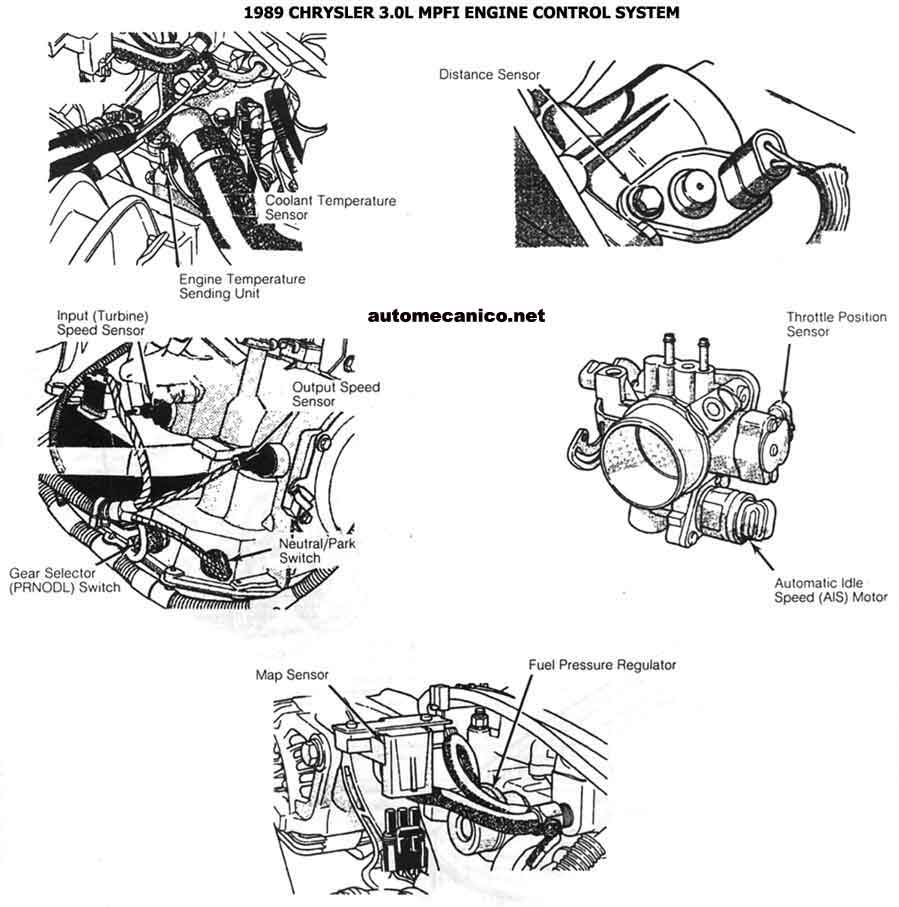

| 1989 - 3.0L MPFI | CEC UBICACION DE COMPONENTES |

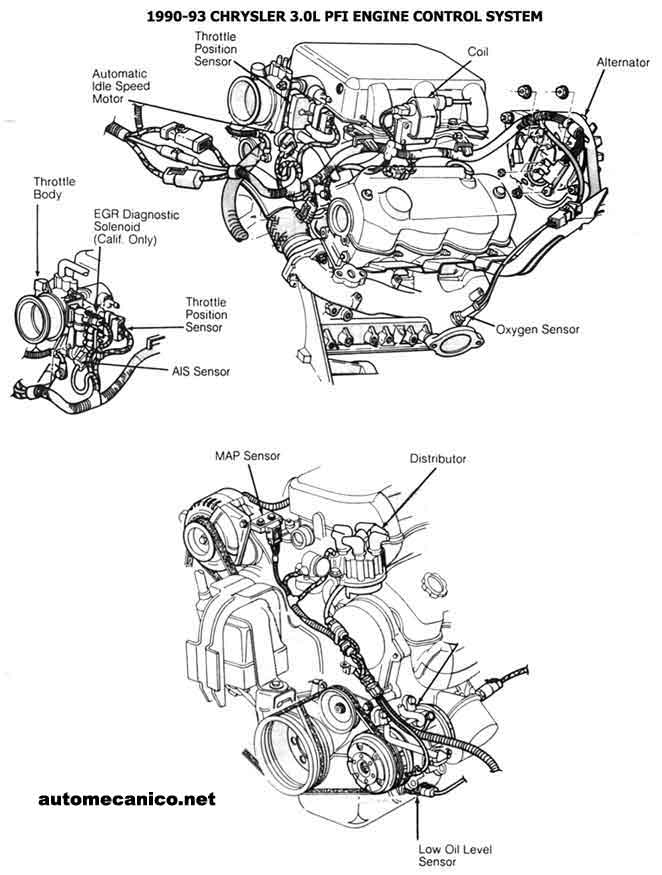

| 1990/93 - 3.0L PFI | CEC UBICACION DE COMPONENTES |

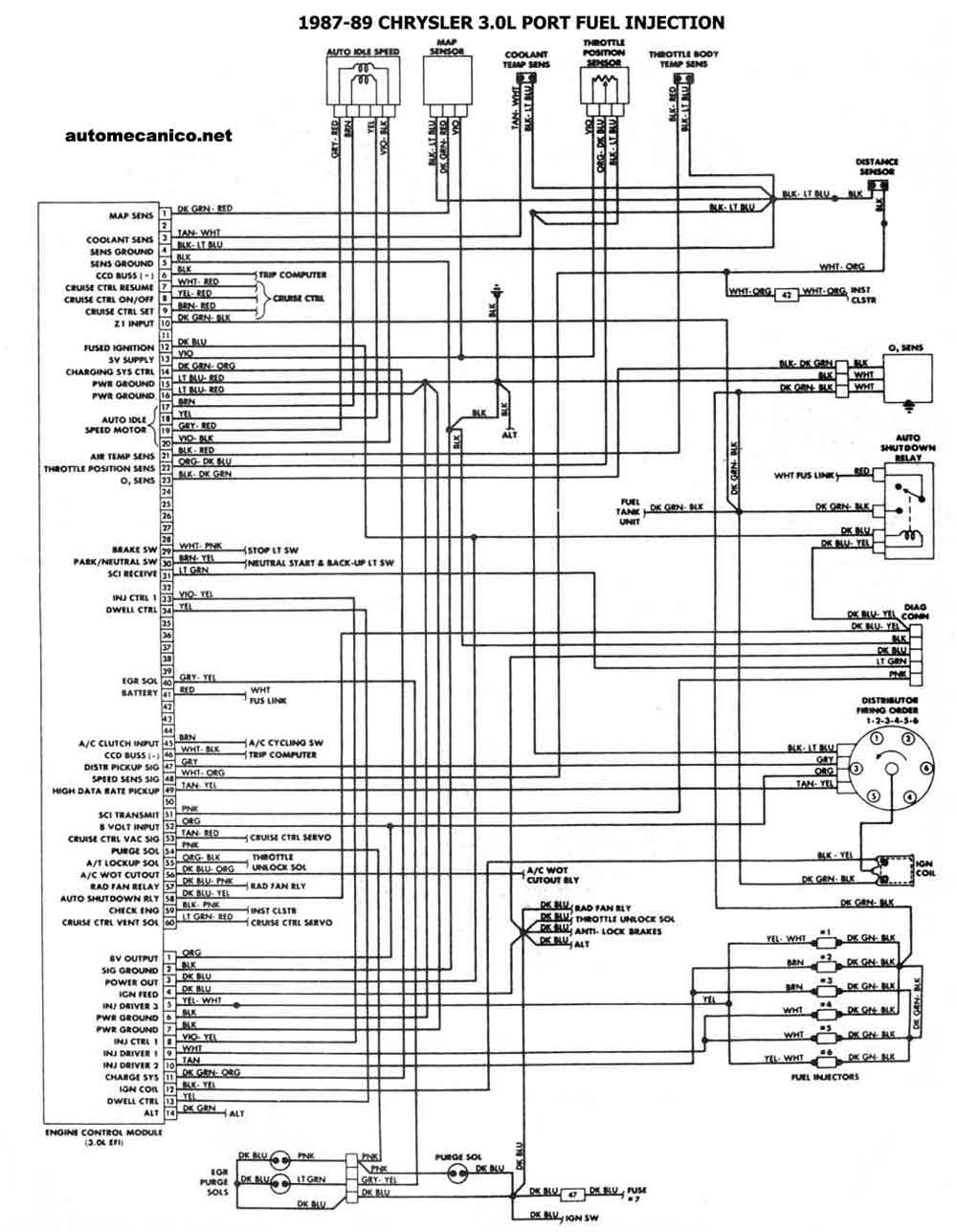

| 1987-89 - 3.0L PFI | ESQUEMA ELECTRICO |

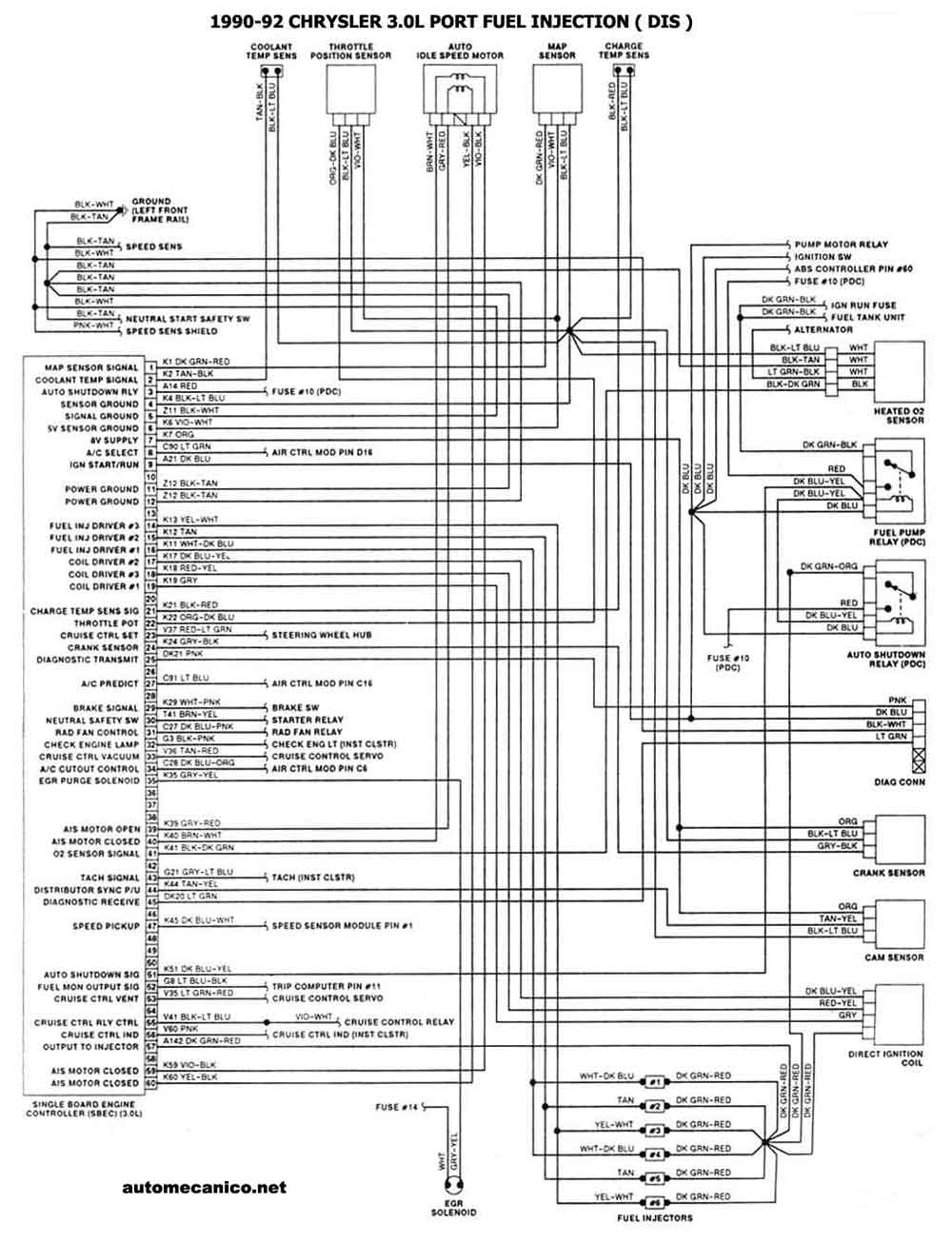

| 1990-92 - 3.0L PFI (DIS) | ESQUEMA ELECTRICO |
| 1990-93 - 3.0L PFI (EXCEPT DIS) | ESQUEMA ELECTRICO |
| 3.3L - 3.5L | |

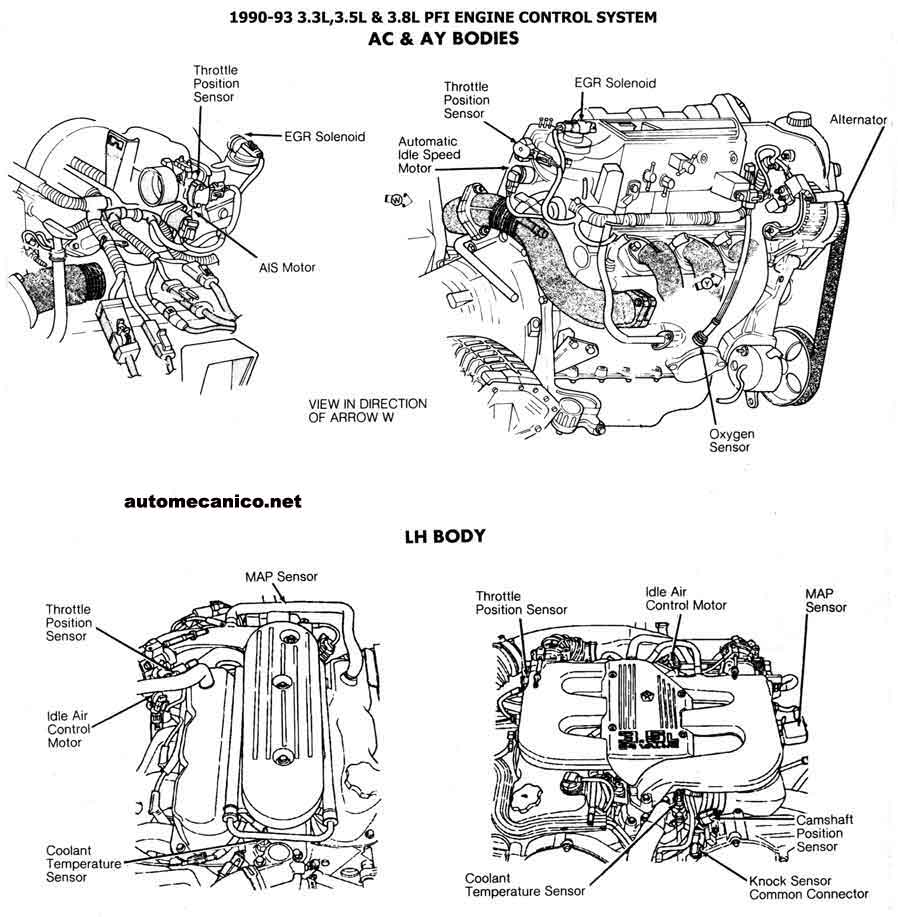

| 1990/93 - 3.3L - 3.5L (V6) PFI - | CEC UBICACION DE COMPONENTES |
| 1990/93 - 3.3L - 3.5L (V6) PFI parte 1 | ESQUEMA ELECTRICO |
| 1990/93 - 3.3L - 3.5L (V6) PFI parte 2 | ESQUEMA ELECTRICO |
| 3.7L | |

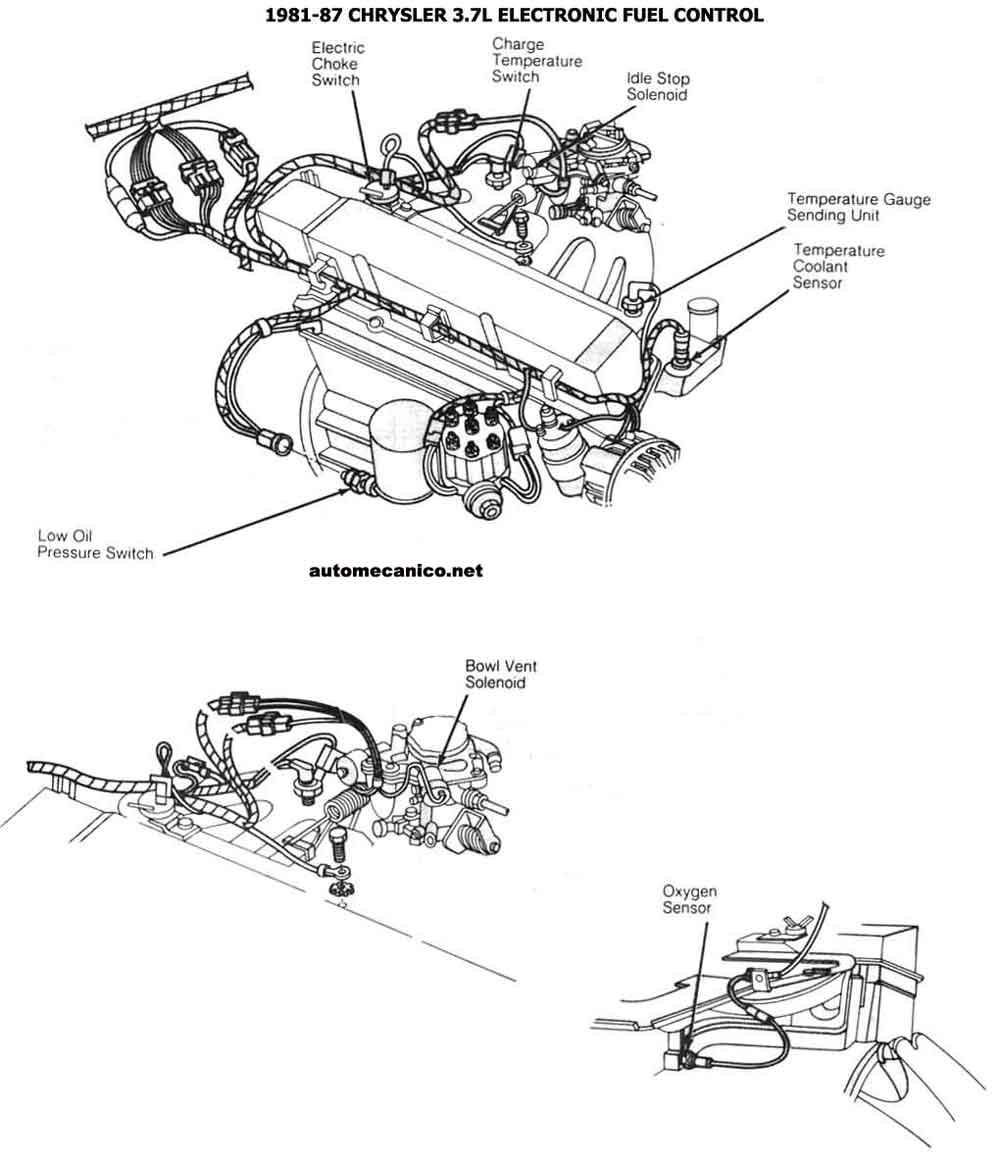

| 1981/87 - 3.7L EFC | CEC UBICACION DE COMPONENTES |
| 1981/87 - 3.7L EFI | ESQUEMA ELECTRICO |
| 3.8L (V6) | |
| 1990/93 - 3.8L PFI | CEC UBICACION DE COMPONENTES |
| 1990/93 - 3.8L PFI PARTE 1 | ESQUEMA ELECTRICO |
| 1990/93 - 3.8L PFI PARTE 2 | ESQUEMA ELECTRICO |
