| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD 1990/93 |
Diagramas - FORD: COMPONENTES Y SENSORES - 1990/93 - 4.0L - |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD - 1990/93 - 4.0L - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - |

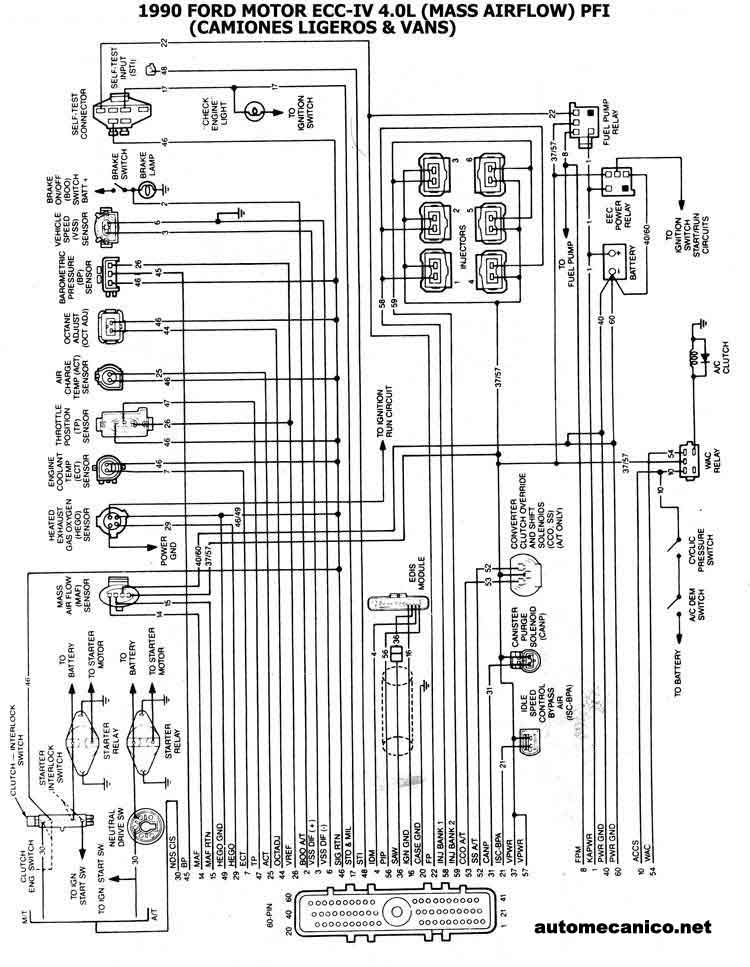

| 1990 - 4.0L -PFI EEC-IV. | ESQ. ELECTRICO |

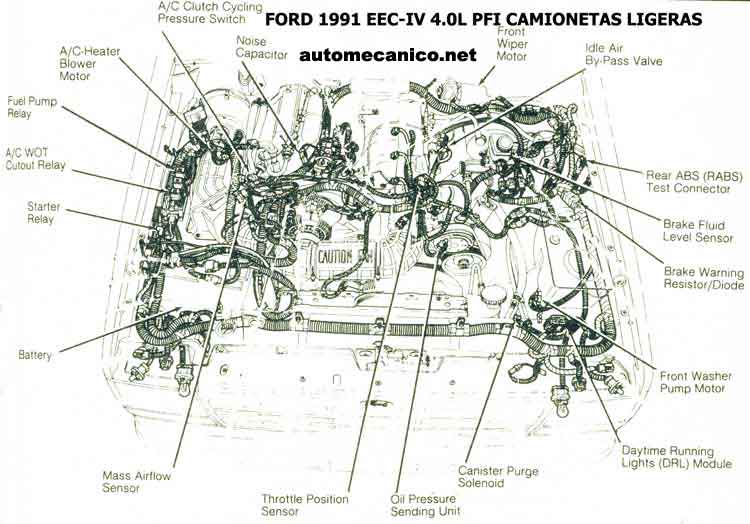

| 1991 -4.0L -PFI EEC-IV | CEC-UBIC. DE COMP. CAMIONETAS LIGERAS |

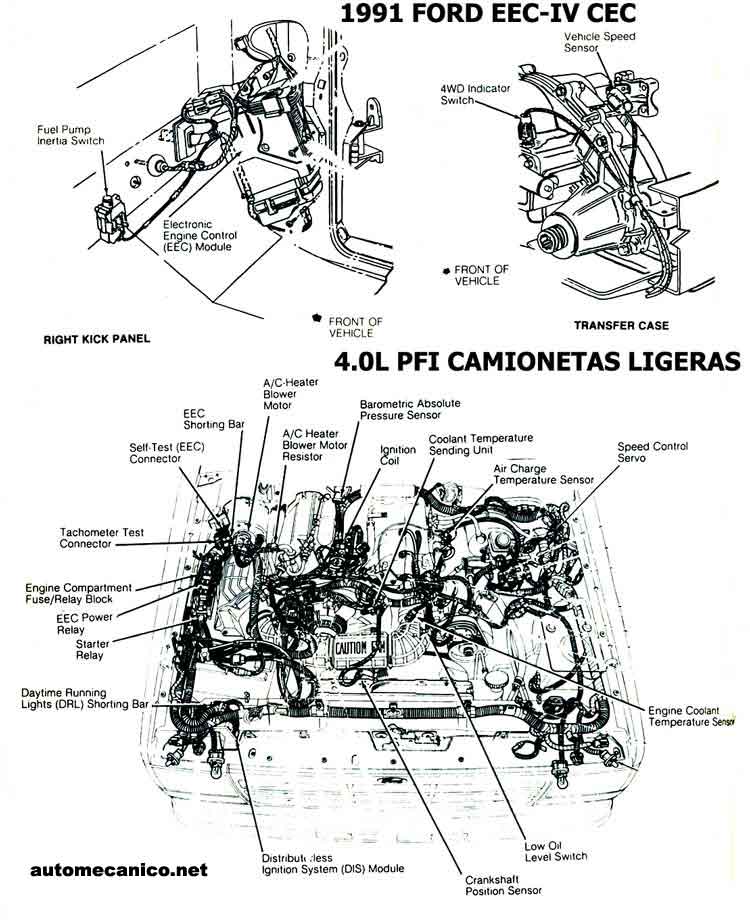

| 1991 - 4.0L -PFI EEC-IV | CEC-UBIC. DE COMP. CAMIONETAS LIGERAS |
| 1991 - 4.0L -PFI EEC-IV | ESQUEMA ELECTRICO |

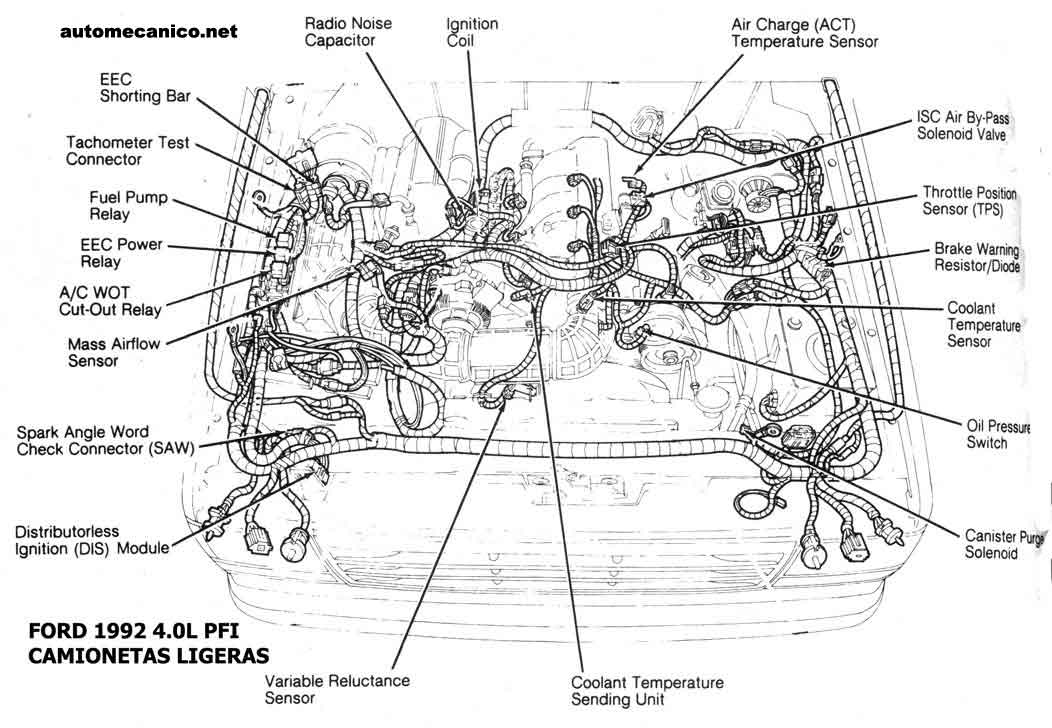

| 1992 - 4.0L -PFI EEC-IV | CEC-UBIC. DE COMP. CAMIONETAS LIGERAS |

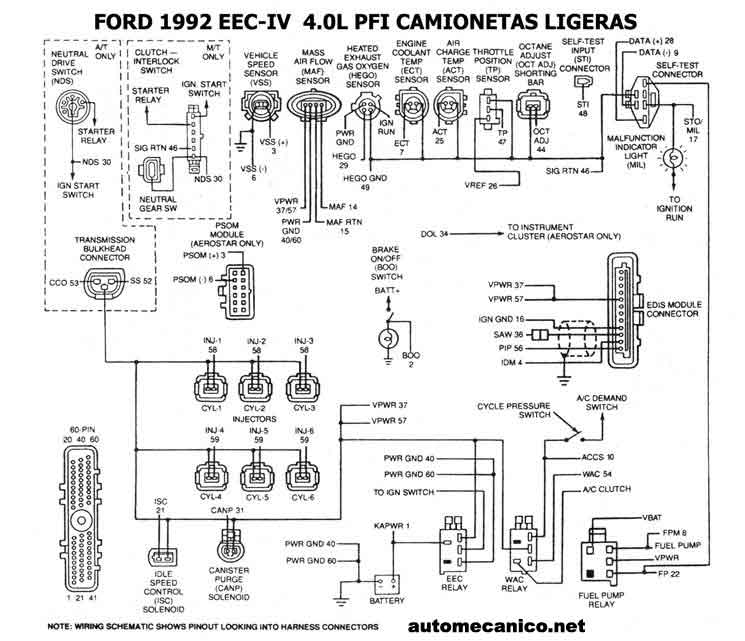

| 1992 - 4.0L -PFI EEC-IV | ESQUEMA ELECTRICO |
| 1993 4.0L -PFI EEC-IV | CEC-UBIC. DE COMP. CAMIONETAS LIGERAS |
| 1992 - 4.0L -PFI EEC-IV | CEC-UBIC. DE COMP. CAMIONETAS LIGERAS |

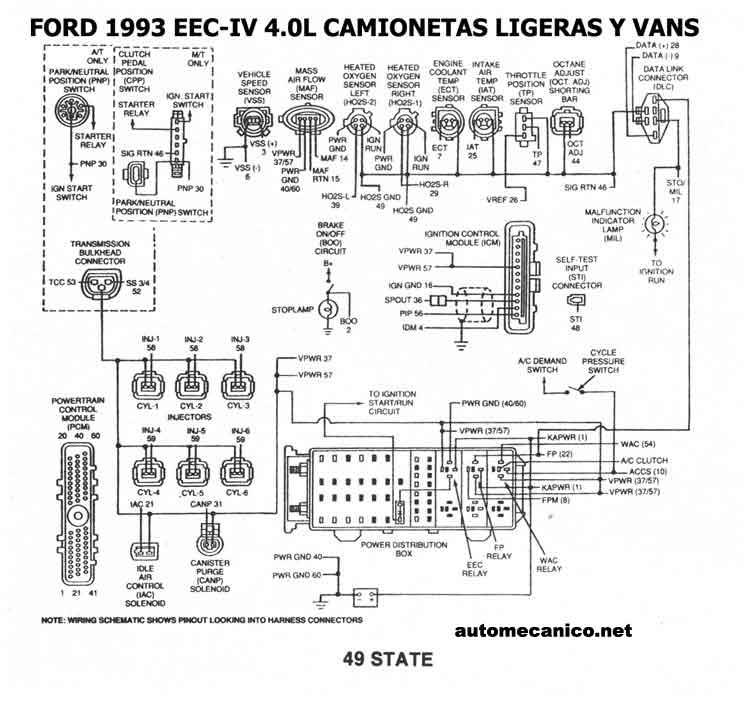

| 1993 - 4.0L -PFI EEC-IV | ESQ. ELECT. CAMIONETAS Y VANS [49 ESTADOS] |

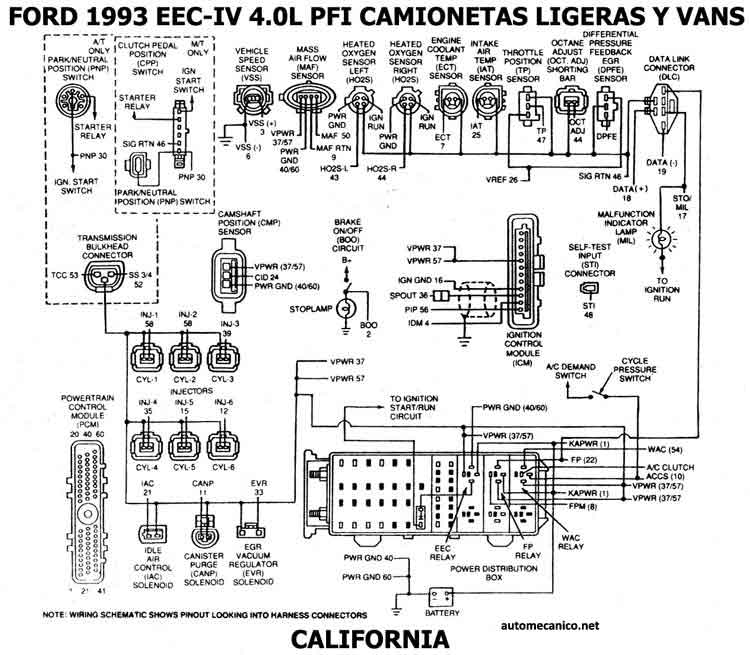

| 1993 - 4.0L -PFI EEC-IV | ESQ. ELECT. CAMIONETAS Y VANS [CALIFORNIA] |
