| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD 1991/93 |
Diagramas - FORD: COMPONENTES Y SENSORES - 1991/93 - 4.6L - |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD - 1991/93 - 4.6L - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - |

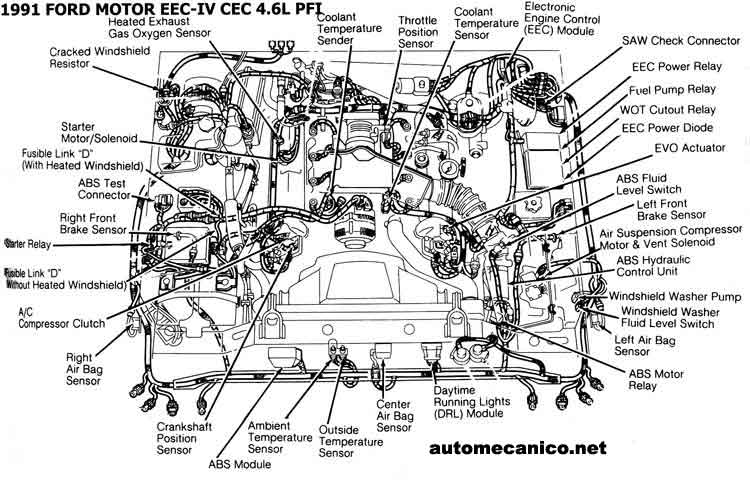

| 1991 - EEC-IV 4.6L PFI | UBIC. DE COMP. |

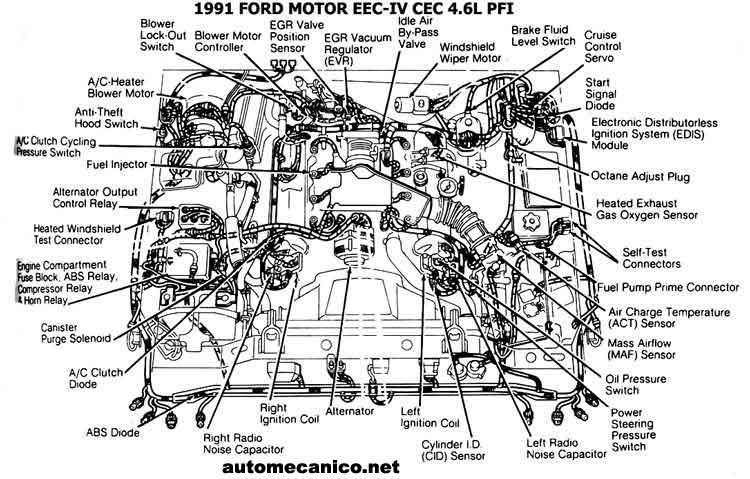

| 1991 - EEC-IV 4.6L PFI | UBIC. DE COMP. -PARTE 2- |

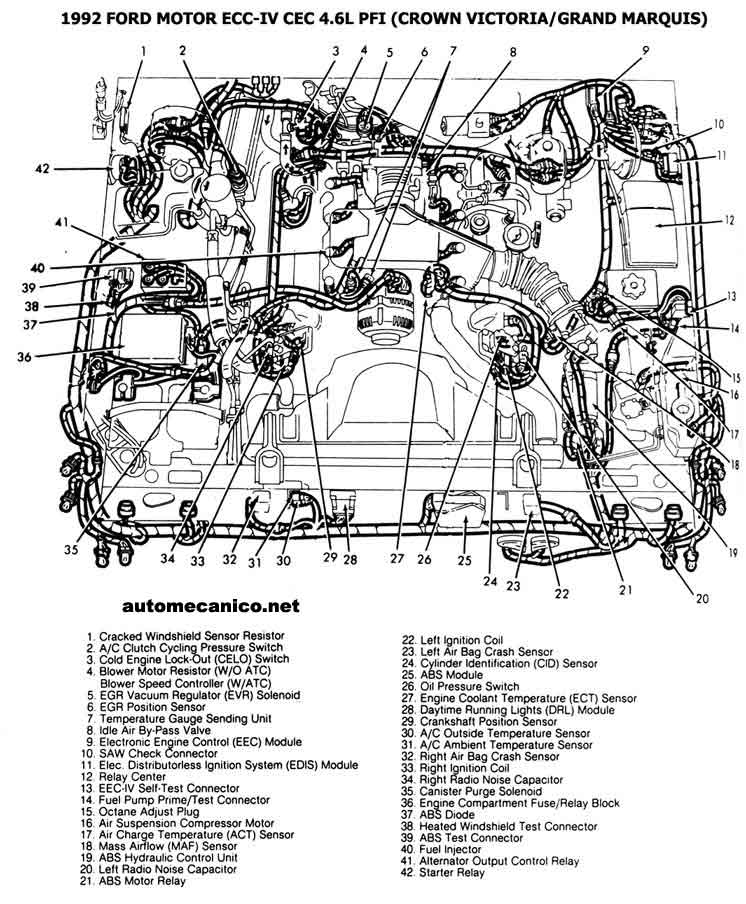

| 1992 - EEC-IV 4.6L PFI | UBIC. DE COMP. CROWN VICT./ GRAND MARQUIS |

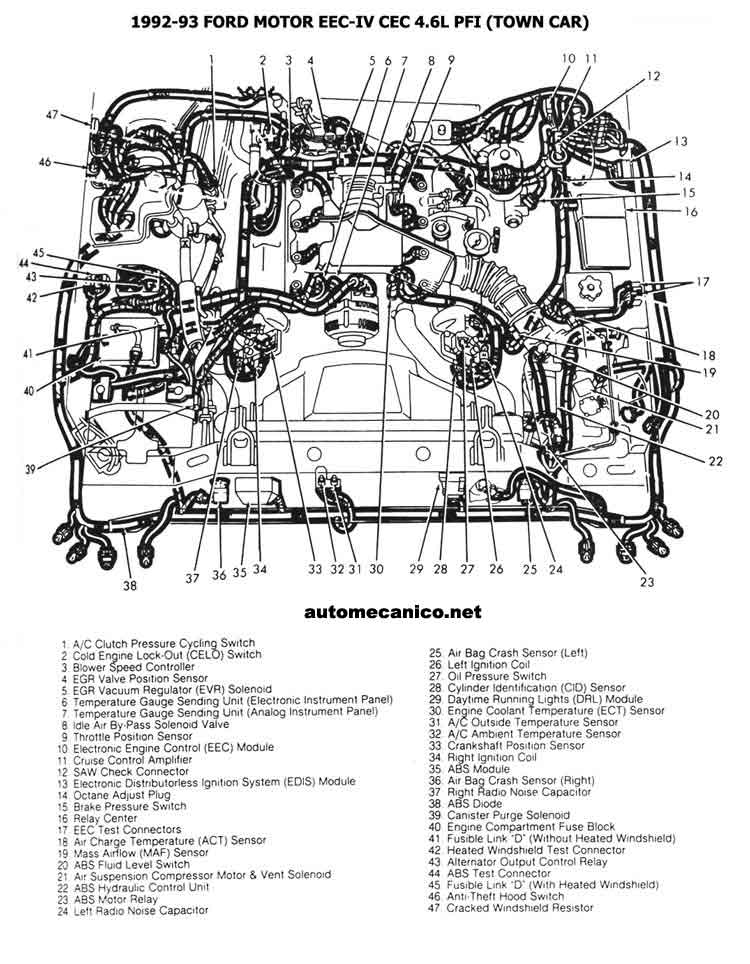

| 1992/93 - EEC-IV 4.6L PFI | UBIC. DE COMP. TOWN CAR |

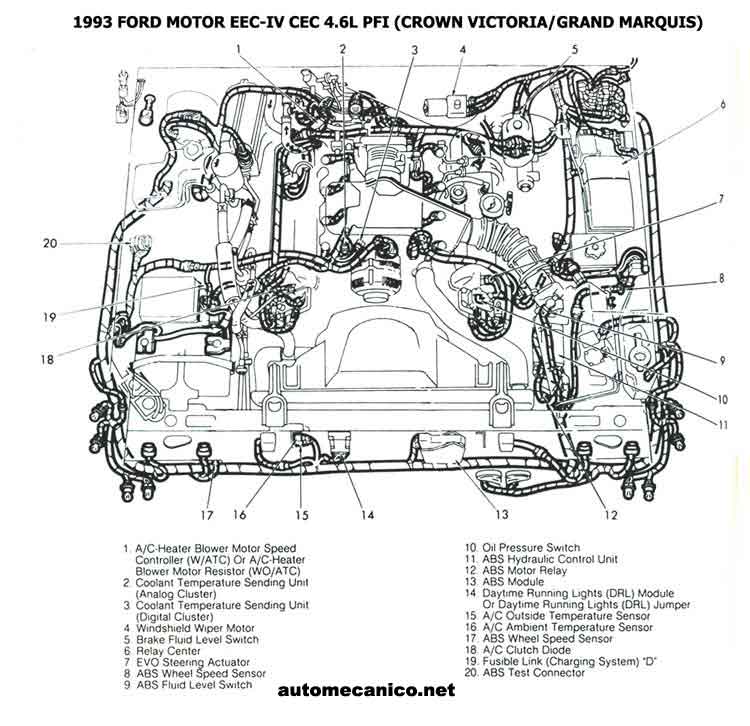

| 1993 - EEC-IV 4.6L PFI | UBIC. DE COMP. - CROWN VICT. / GRAND MARQUIS 1/2 |
| 1993 - EEC-IV 4.6L PFI | UBIC. DE COMP. - CROWN VICT. / GRAND MARQUIS 2/2- |

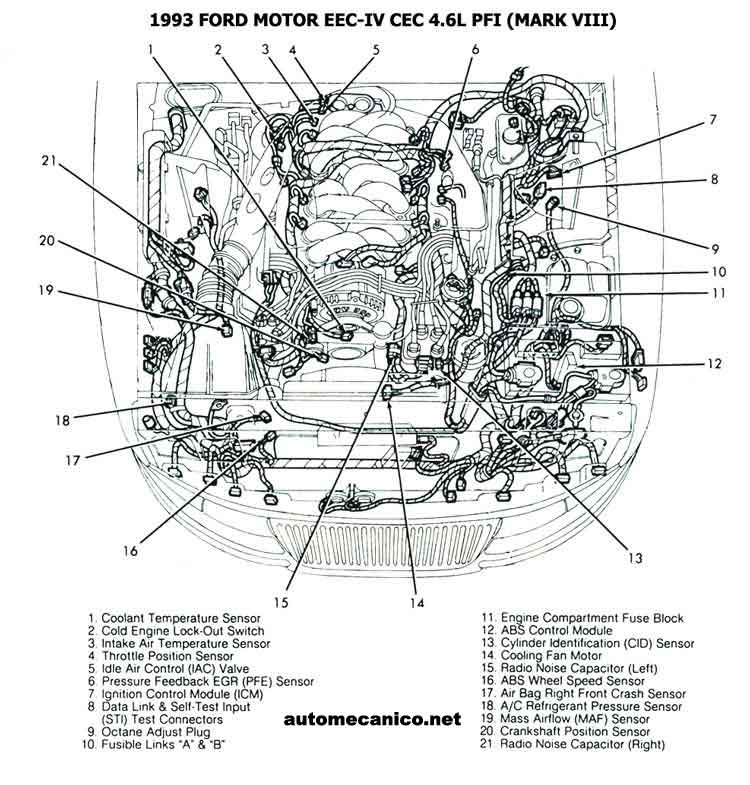

| 1993 - EEC-IV 4.6L PFI | UBIC. DE COMP. - MARK VIII |

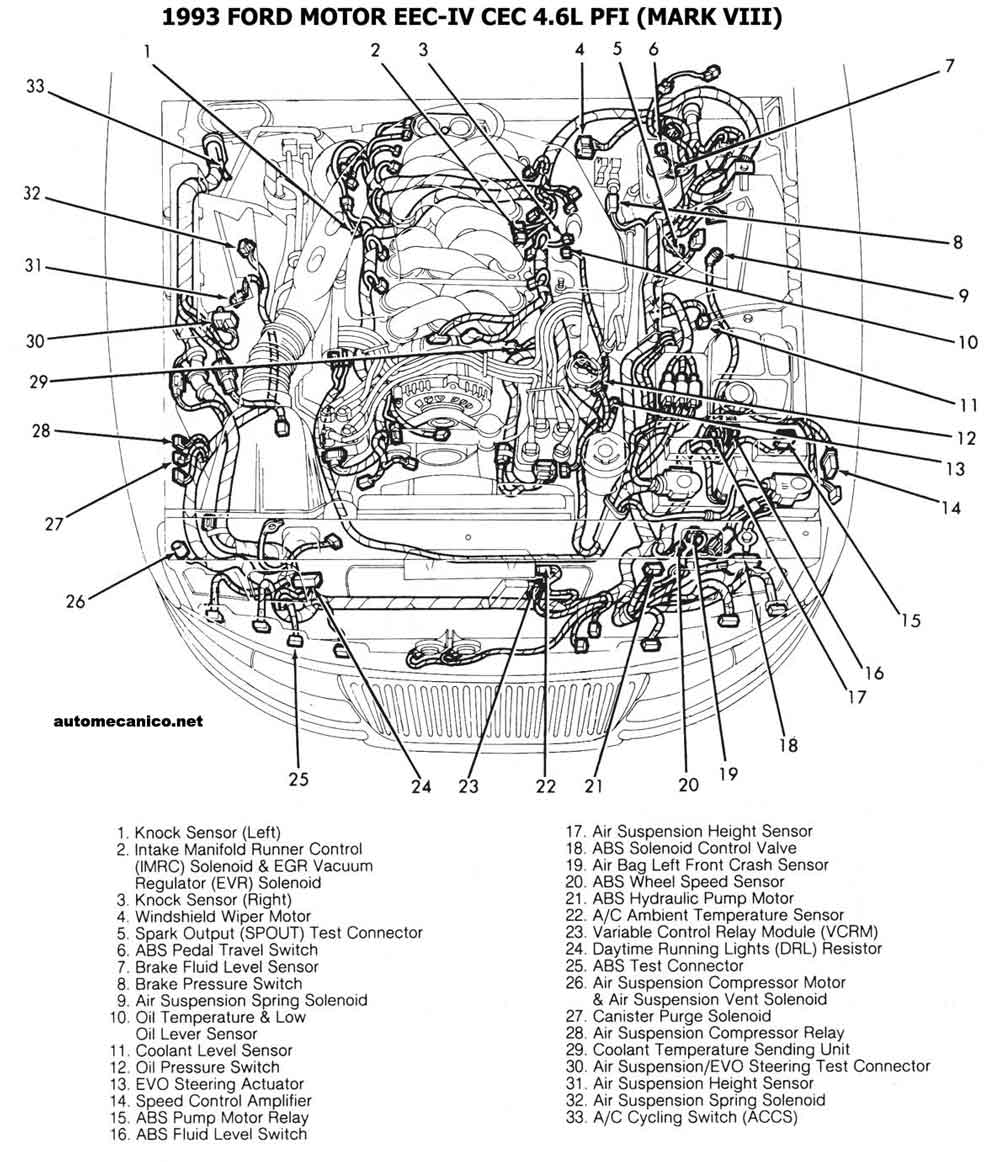

| 1993 - EEC-IV 4.6L PFI | UBIC. DE COMP. - MARK VIII |
| 1991 - EEC-IV 4.6L PFI | ESQUEMA ELECTRICO |
| 1992 - EEC-IV 4.6L PFI | ESQUEMA ELECTRICO |

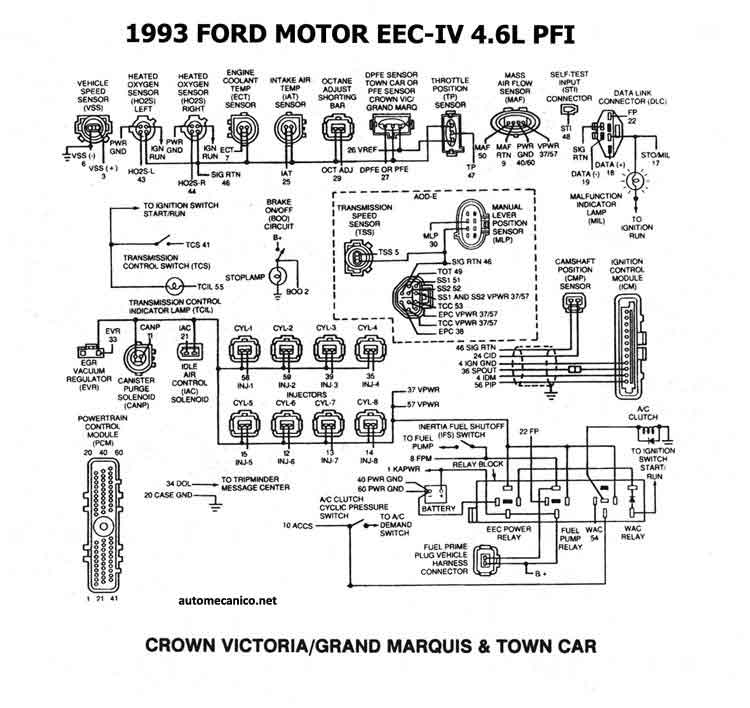

| 1993 - EEC-IV 4.6L PFI | ESQ. ELECT. - CROWN VICT. | TOWN CAR |

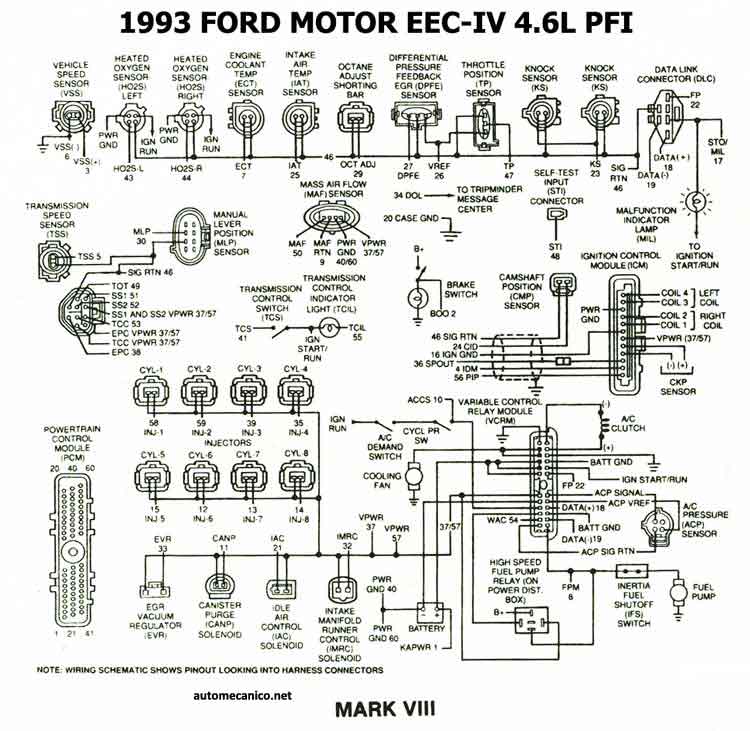

| 1993 - EEC-IV 4.6L PFI | ESQUEMA ELECTRICO - MARK VIII |
