DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD Diesel 1987/96

Diagramas - FORD - 7.5L 1988/93 | DIESEL 7.3L 1987/96 -
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
FORD  - 1988/93 7.5L - DIESEL 7.3L 1987/96 - ESQUEMAS - DIAGRAMAS - COMPONENTES -
1988/89 - 7.5L EEC-IV EFI CEC UBI. DE COMP. LIGHT TRUCKS y VANS

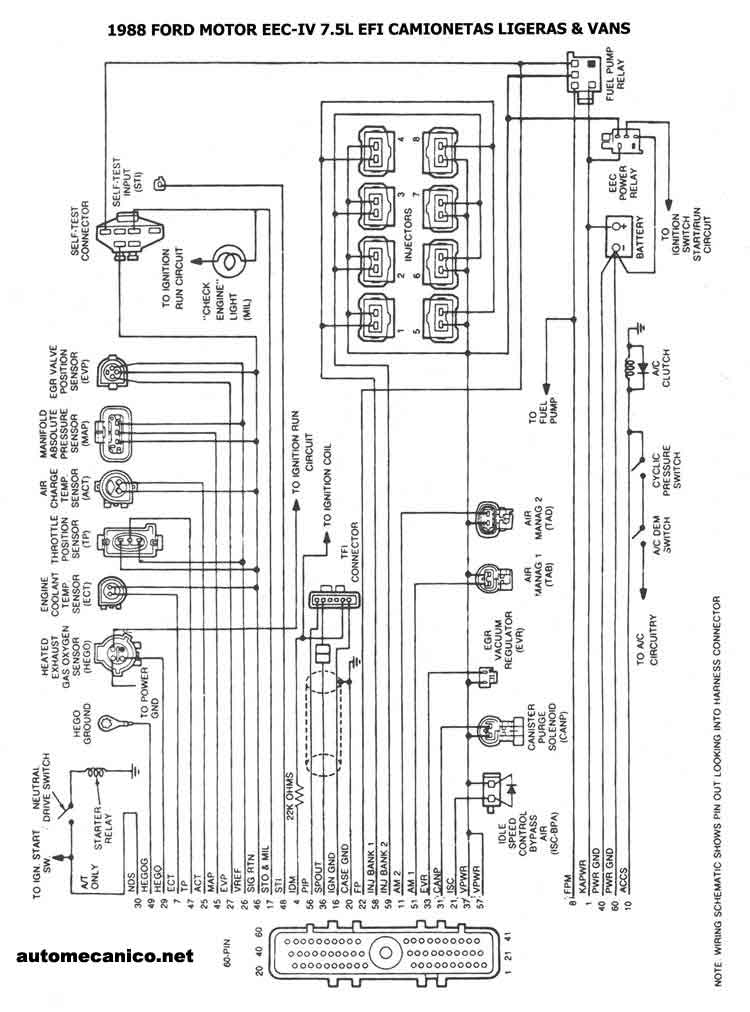

1988 - 7.5L EEC-IV EFI ESQ. ELECT. LIGHT TRUCKS y VANS

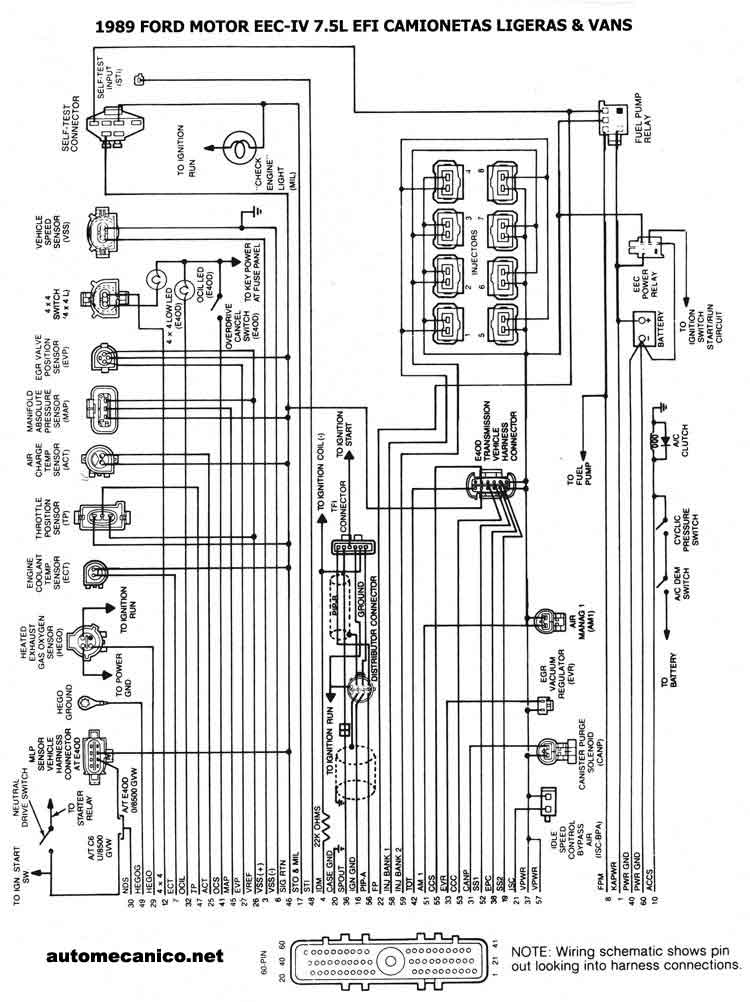

1989 - 7.5L EEC-IV EFI ESQ. ELECT. LIGHT TRUCKS y VANS

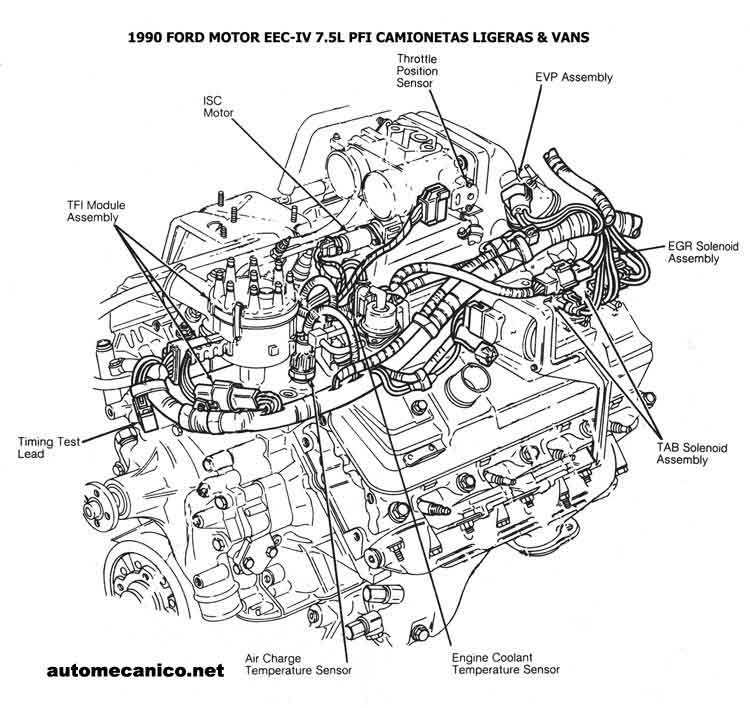

1990 - 7.5L EEC-IV EFI 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS y VANS

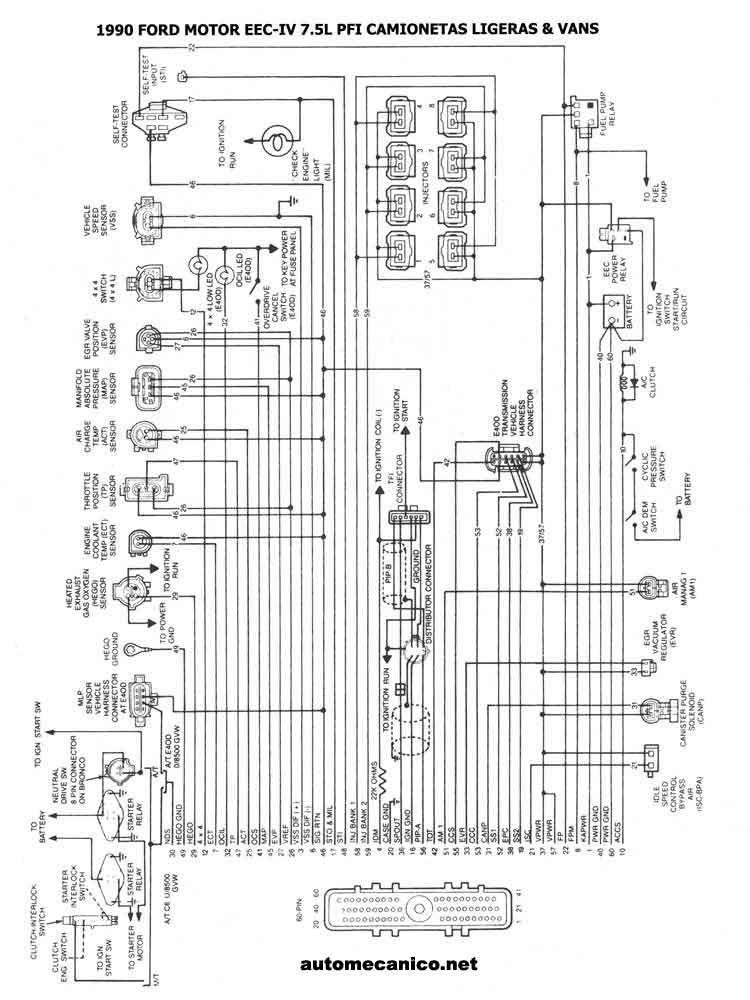

1990 - 7.5L ESQ. ELECT. LIGHT TRUCKS y VANS

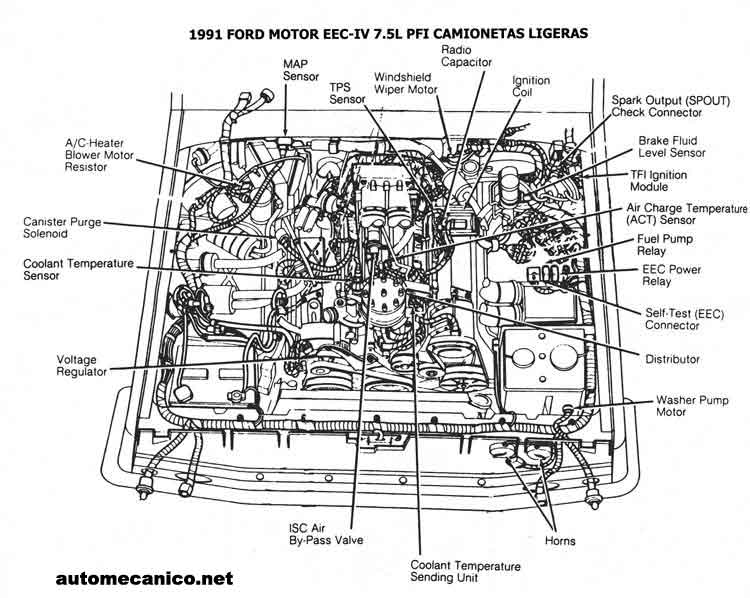

1991 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS

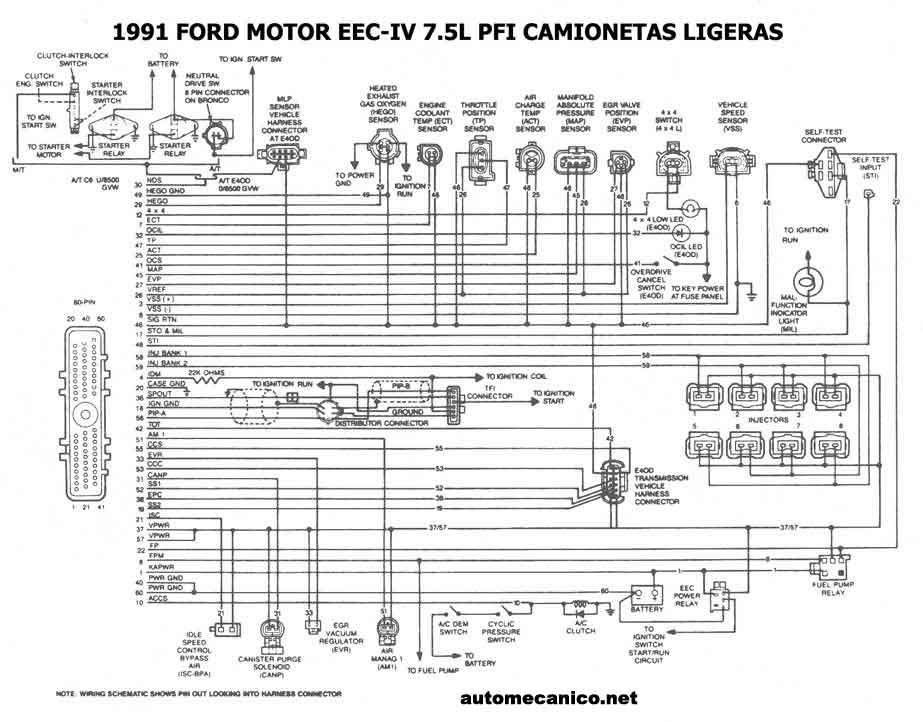

1991 - 7.5L EEC-IV EFI ESQ. ELECT. LIGHT TRUCKS

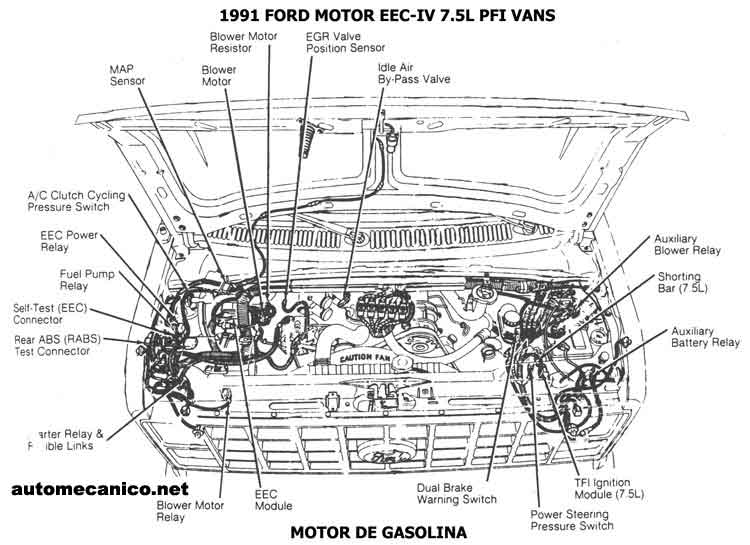

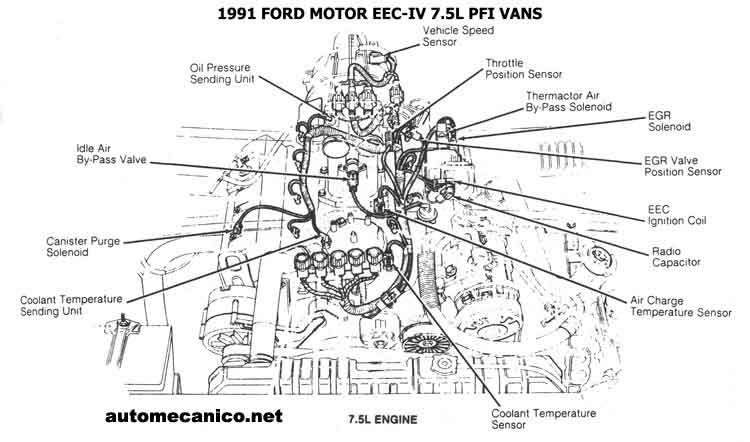

1991 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS
1991 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS

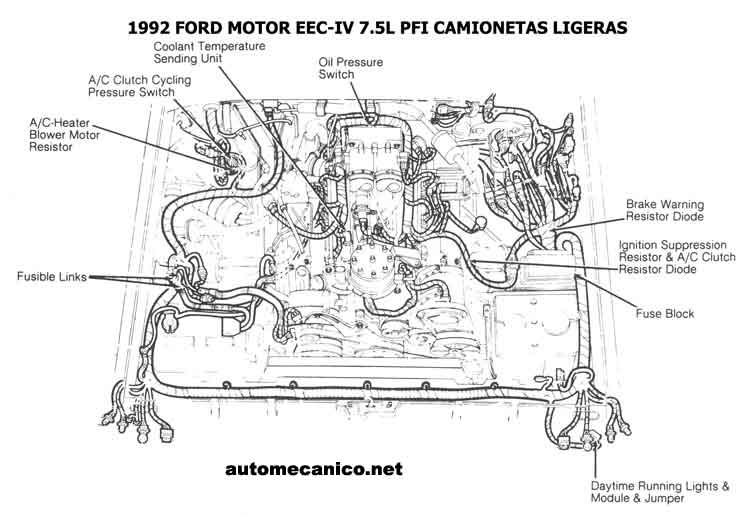

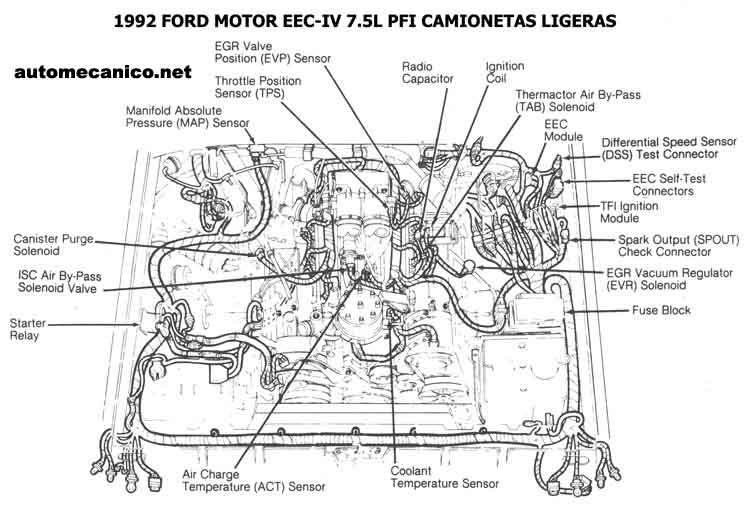

1992 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS
1992 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS

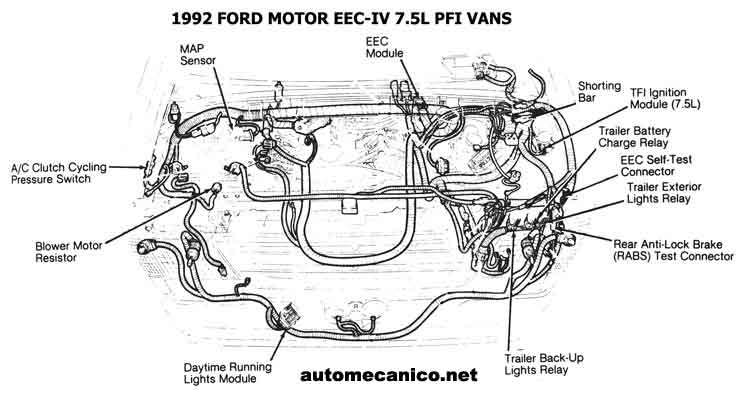

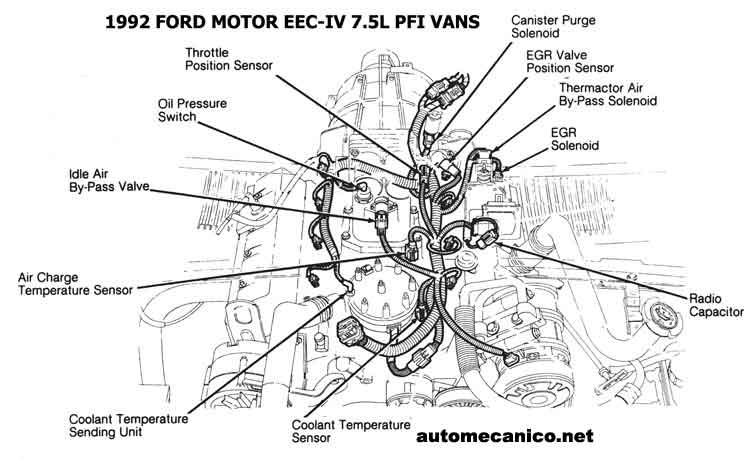

1992 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS
1992 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS

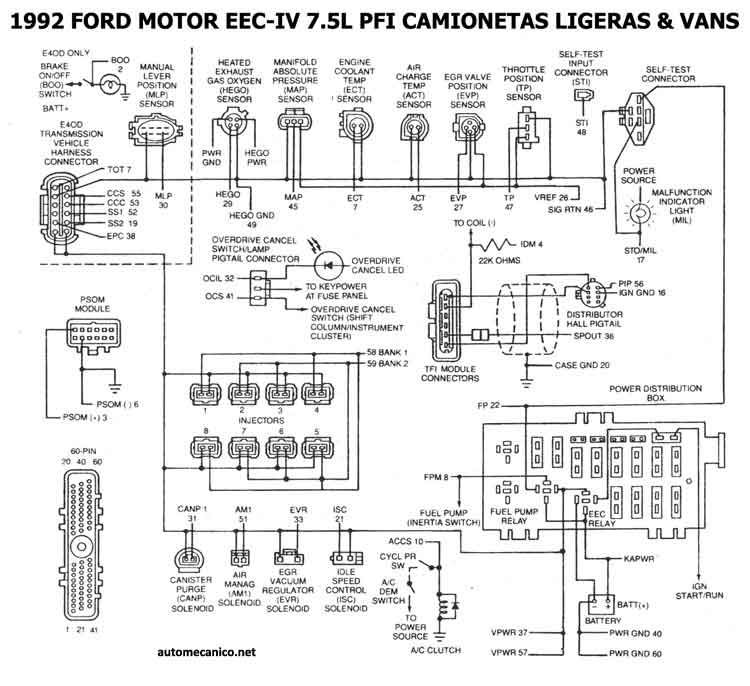

1992 - 7.5L EEC-IV EFI ESQ. ELECT. LIGHT TRUCKS y VANS

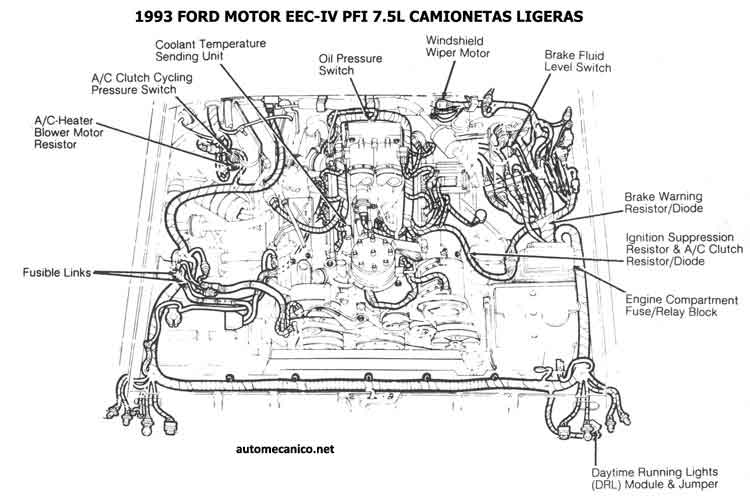

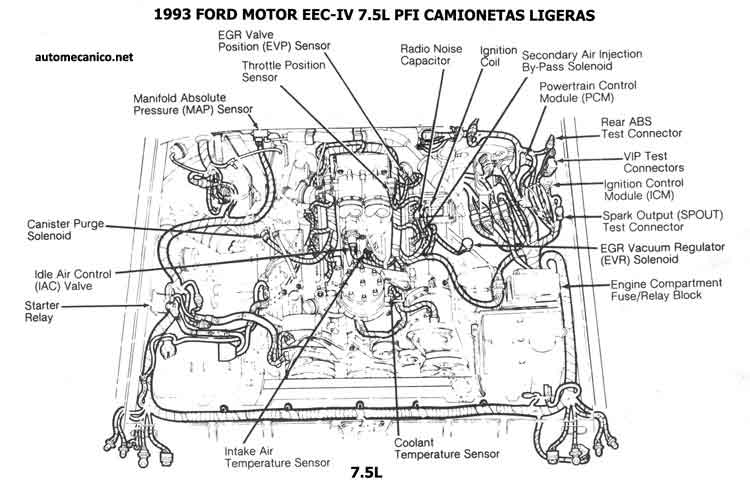

1993 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS

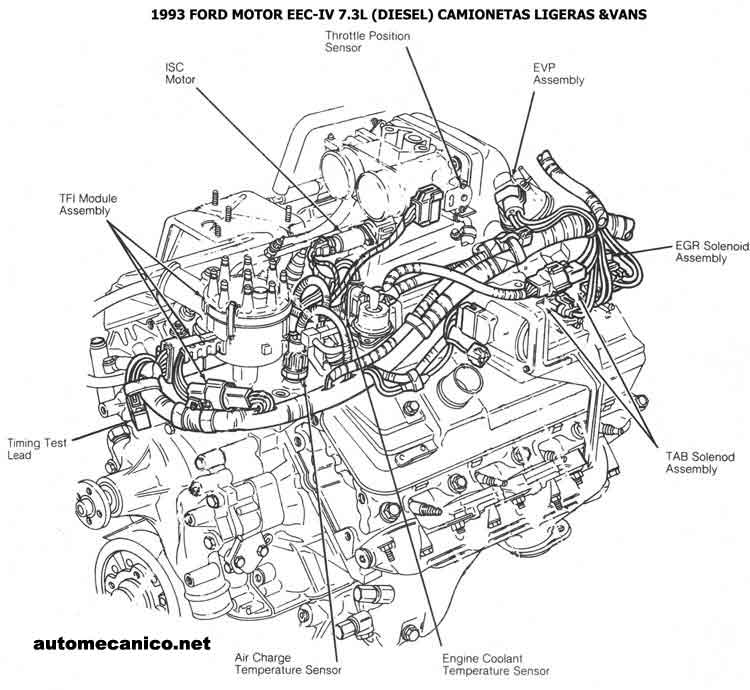

1993 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. LIGHT TRUCKS

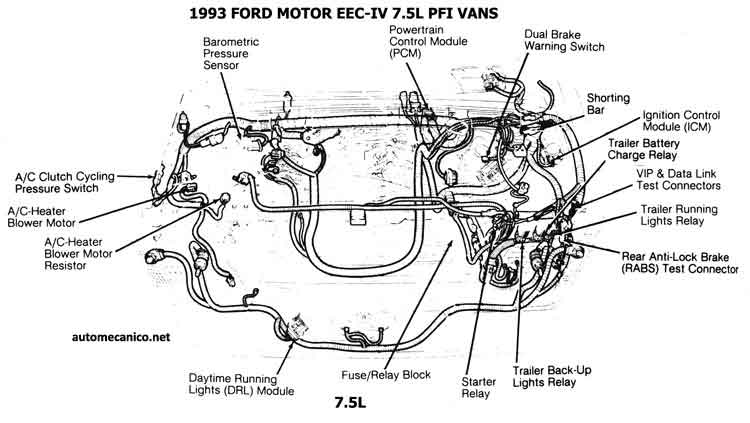

1993 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS

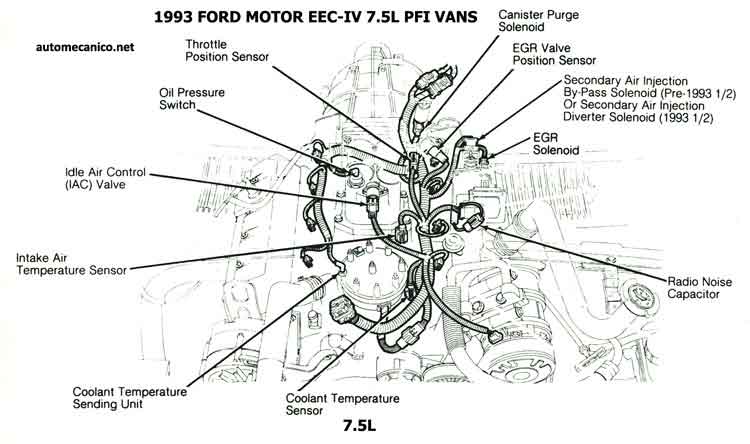

1993 - 7.5L EEC-IV EFI CEC UBIC. DE COMP. VANS

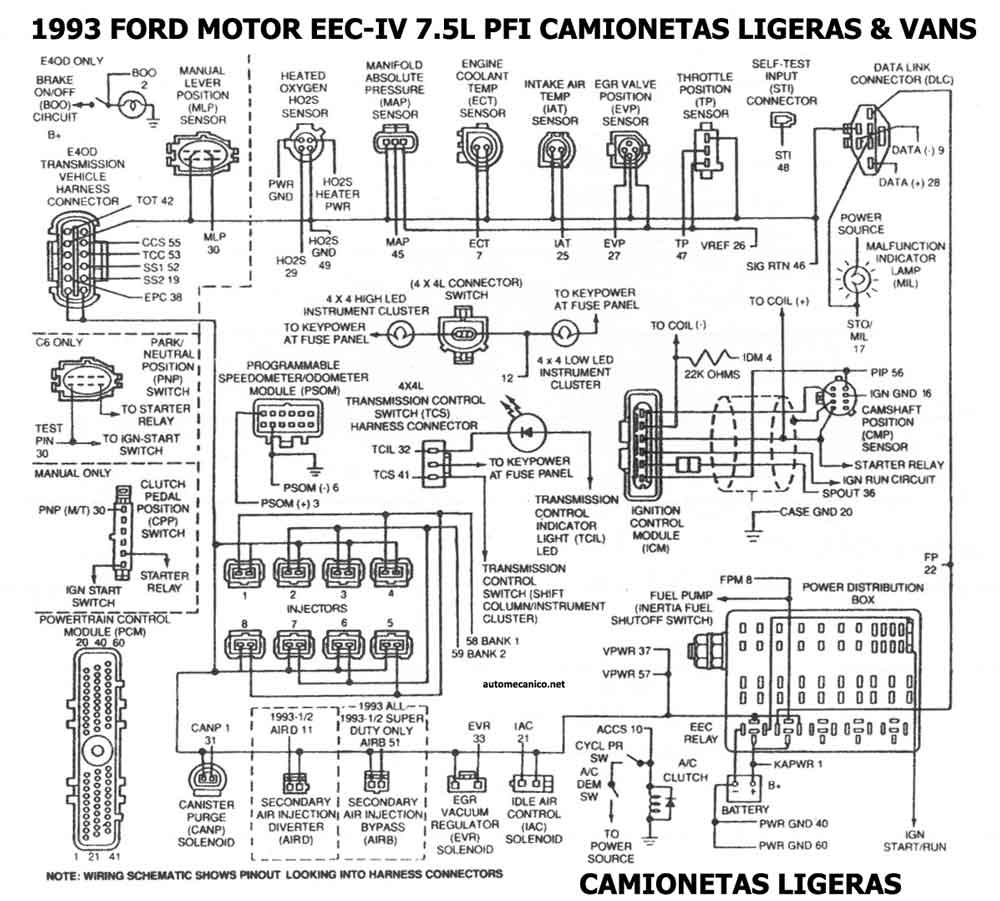

1993 - 7.5L EEC-IV EFI ESQ. ELECT. LIGHT TRUCKS
1993 - 7.5L EEC-IV EFI ESQ. ELECT. VANS

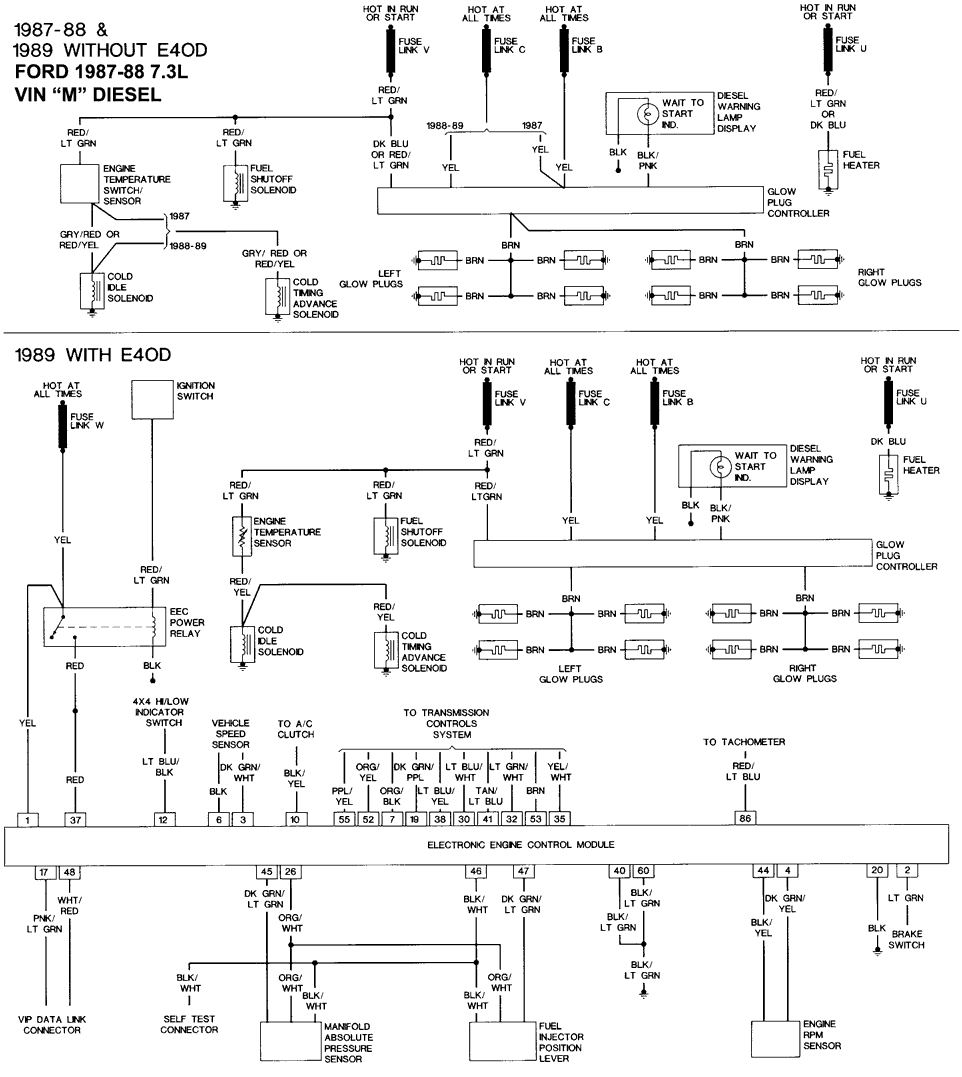

1987/89 7.3L DIESEL VIN M - DIAGRAMA GLOW PLUG

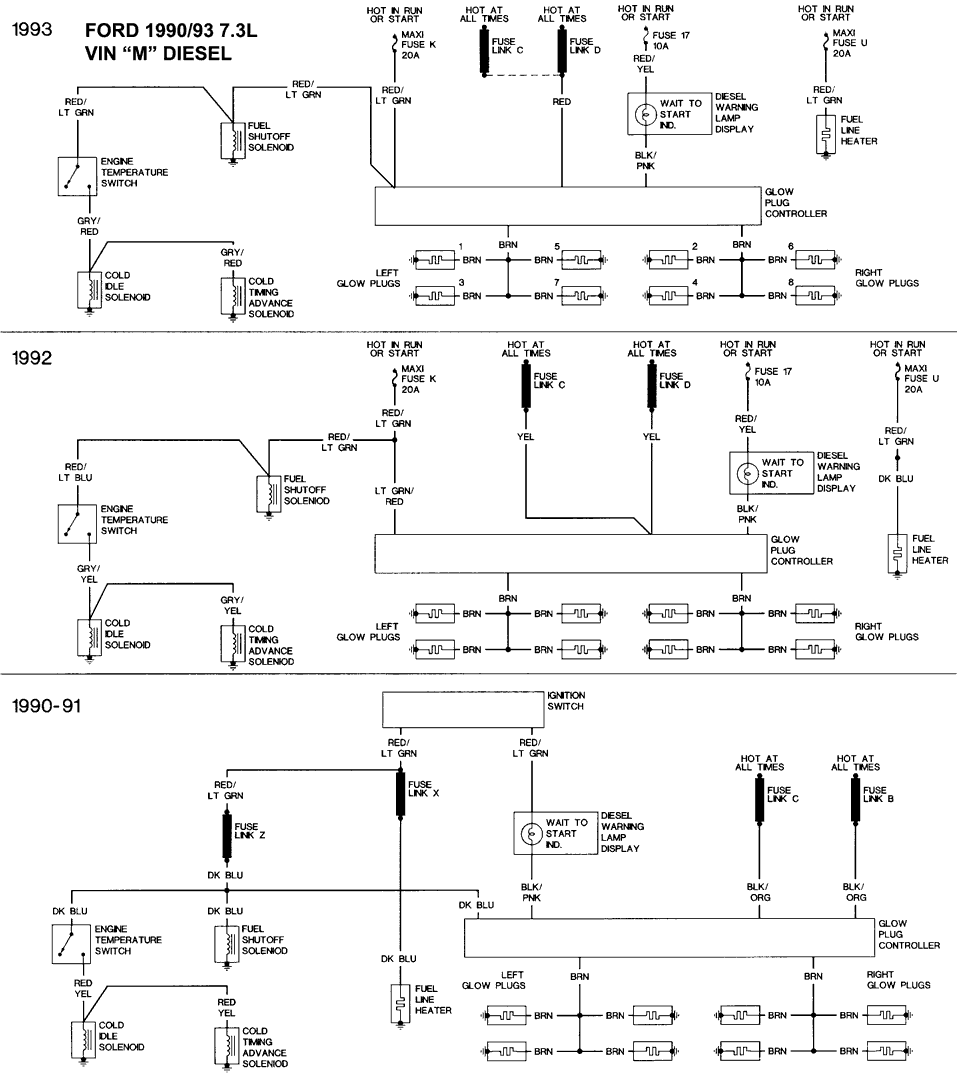

1990/93 - 7.3L DIESEL VIN M - DIAGRAMA GLOW PLUG

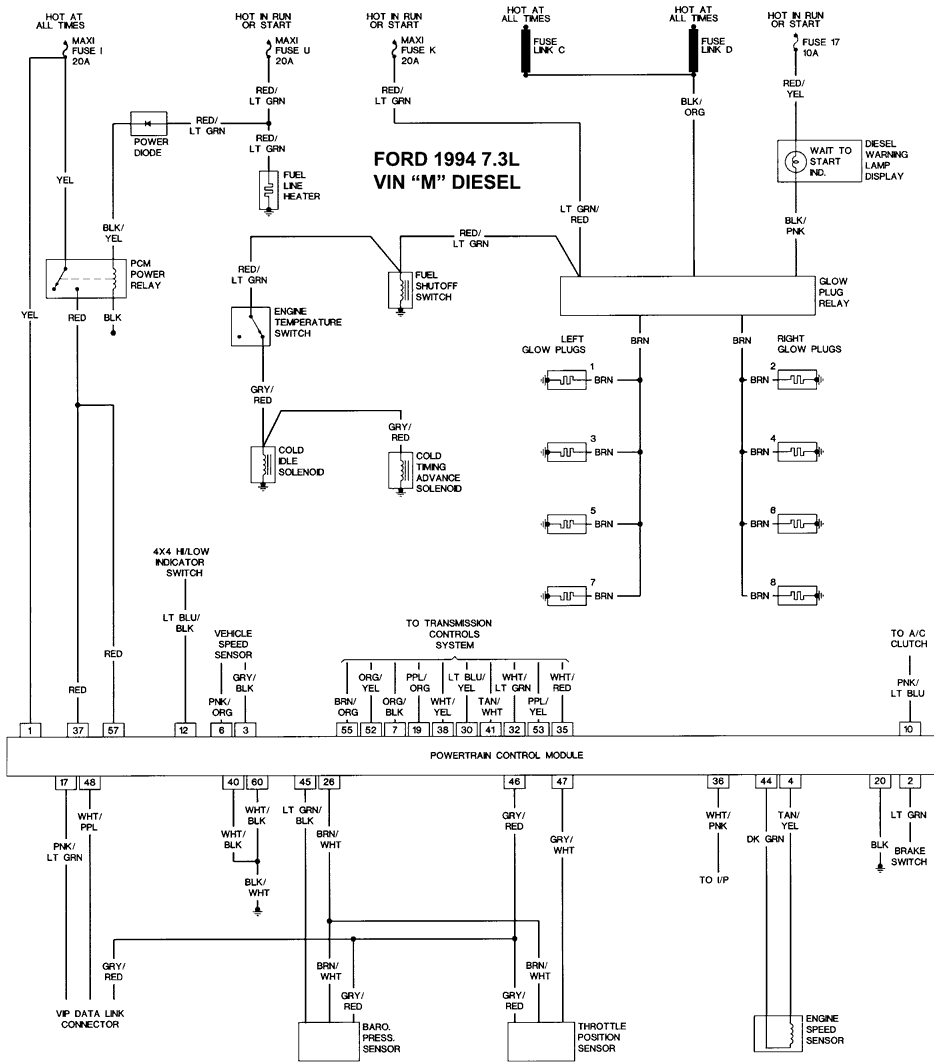

1994 - 7.3L DIESEL VIN M - DIAGRAMA GLOW PLUG

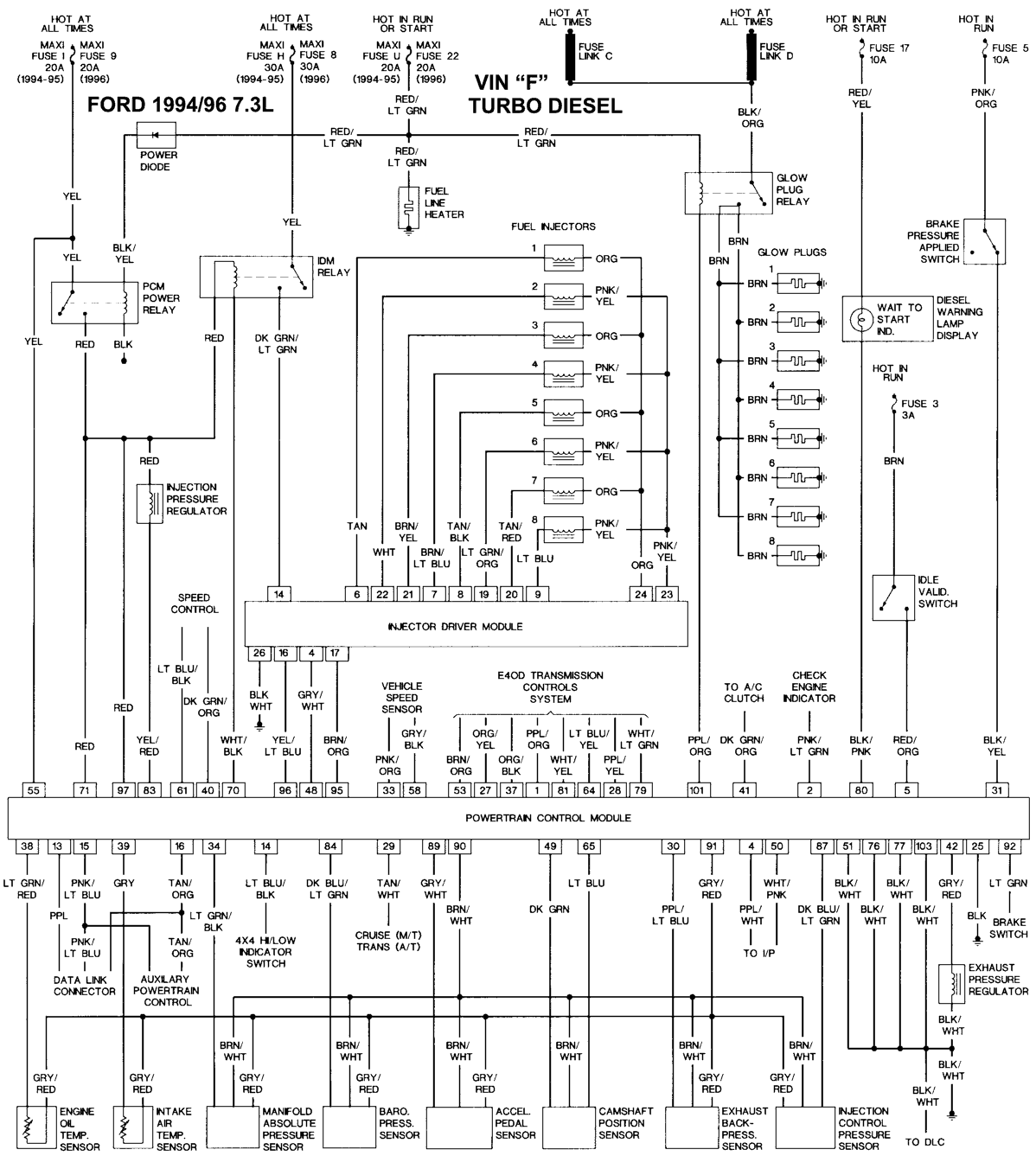

1994/96 - 7.3L DIESEL TURBO VIN F - DIAGRAMA GLOW PLUG
