DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - G. MOTORS - 1981-93

G. MOTORS - 3.8L V6, Diagramas 1981/93 - circuito electrico

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.

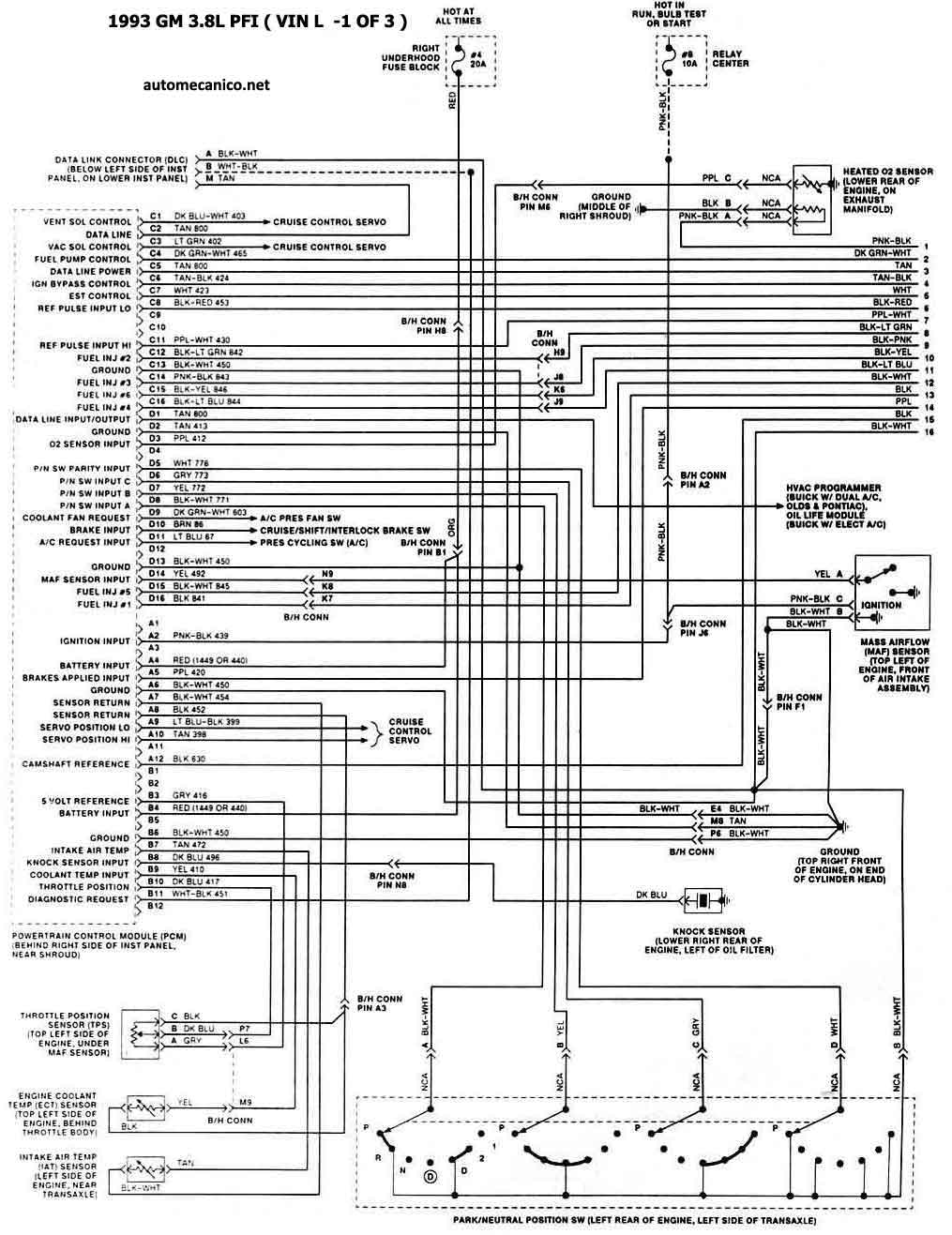

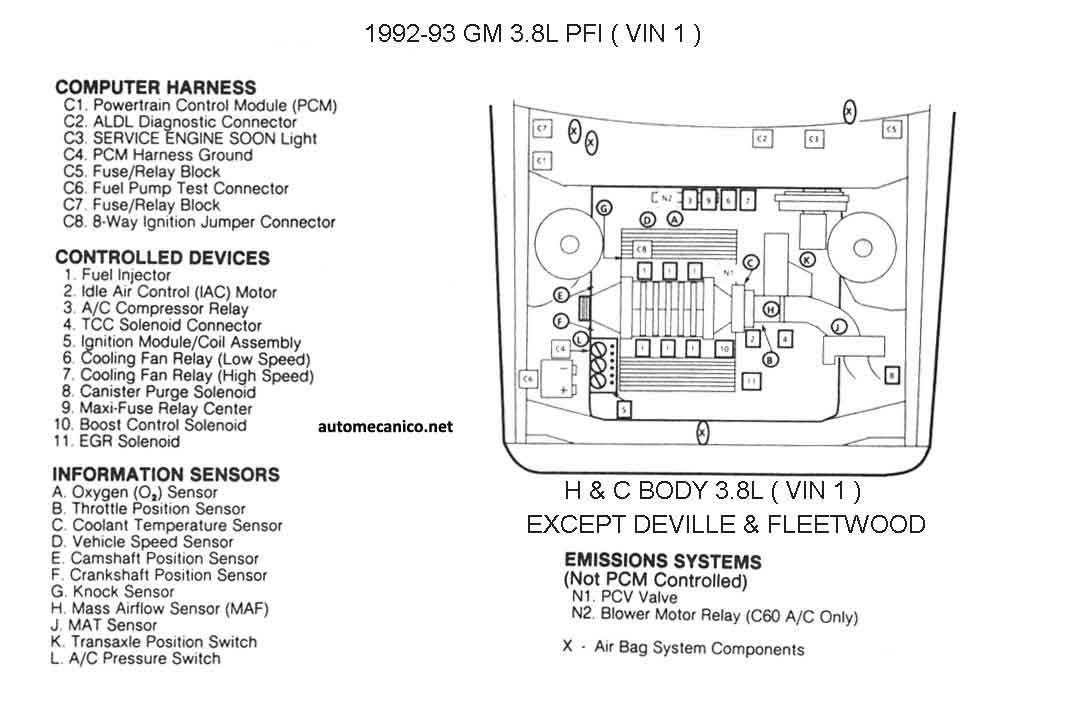

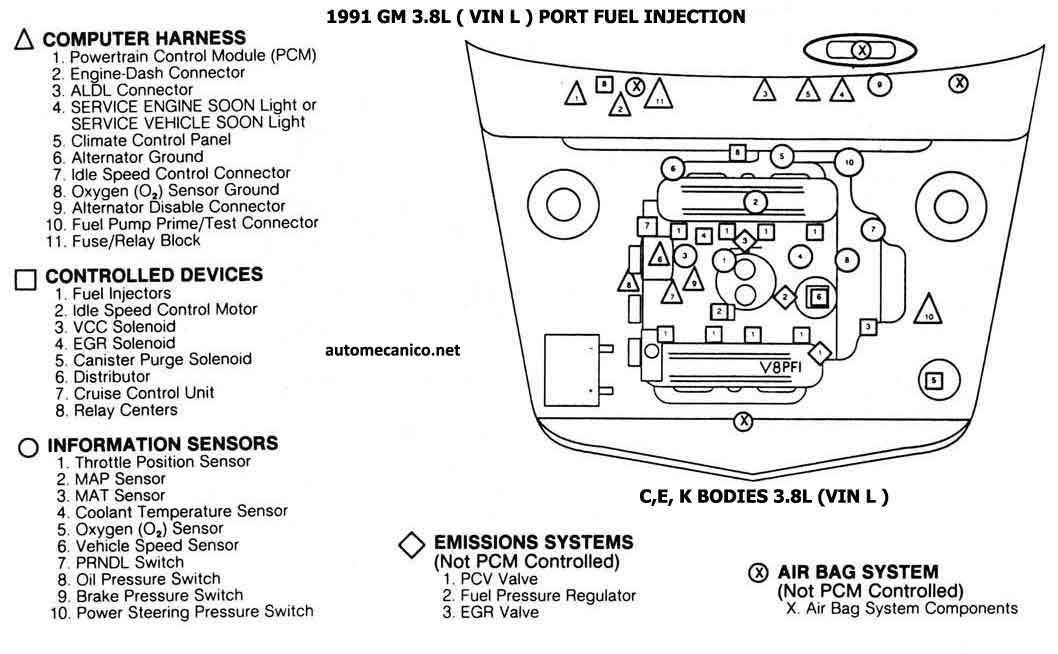

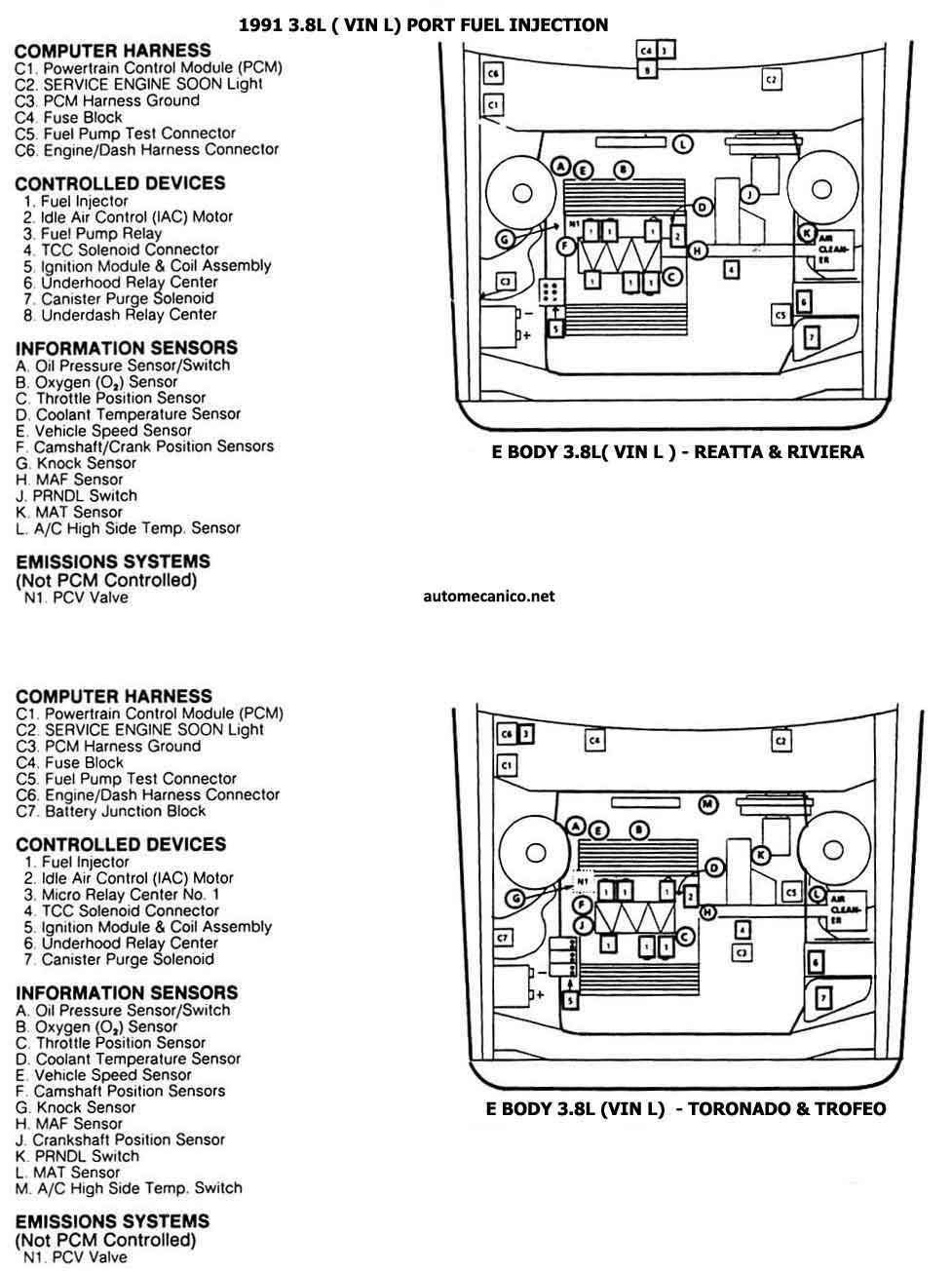

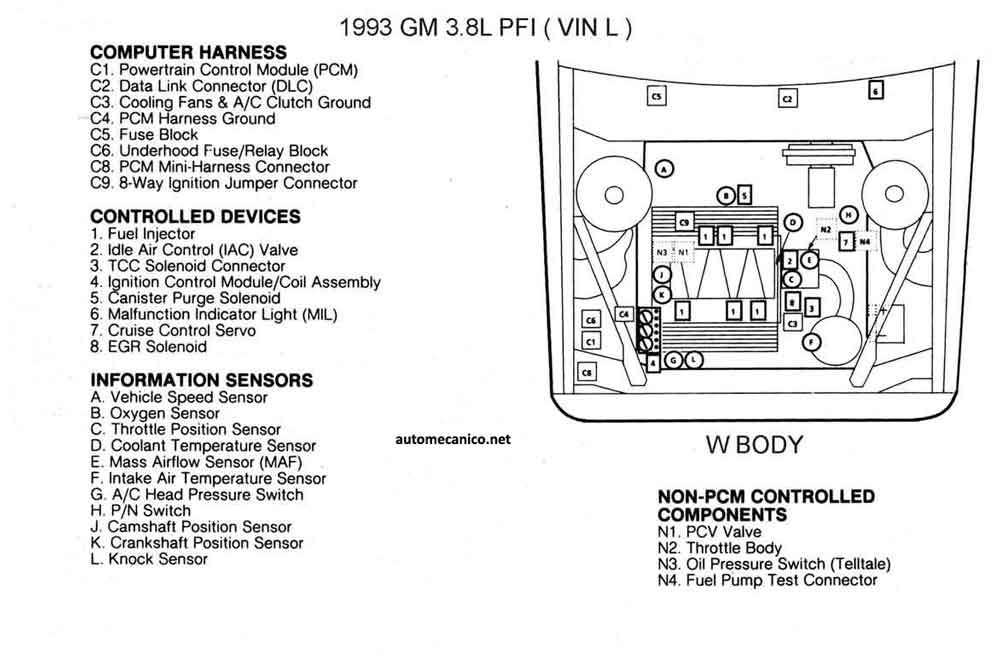

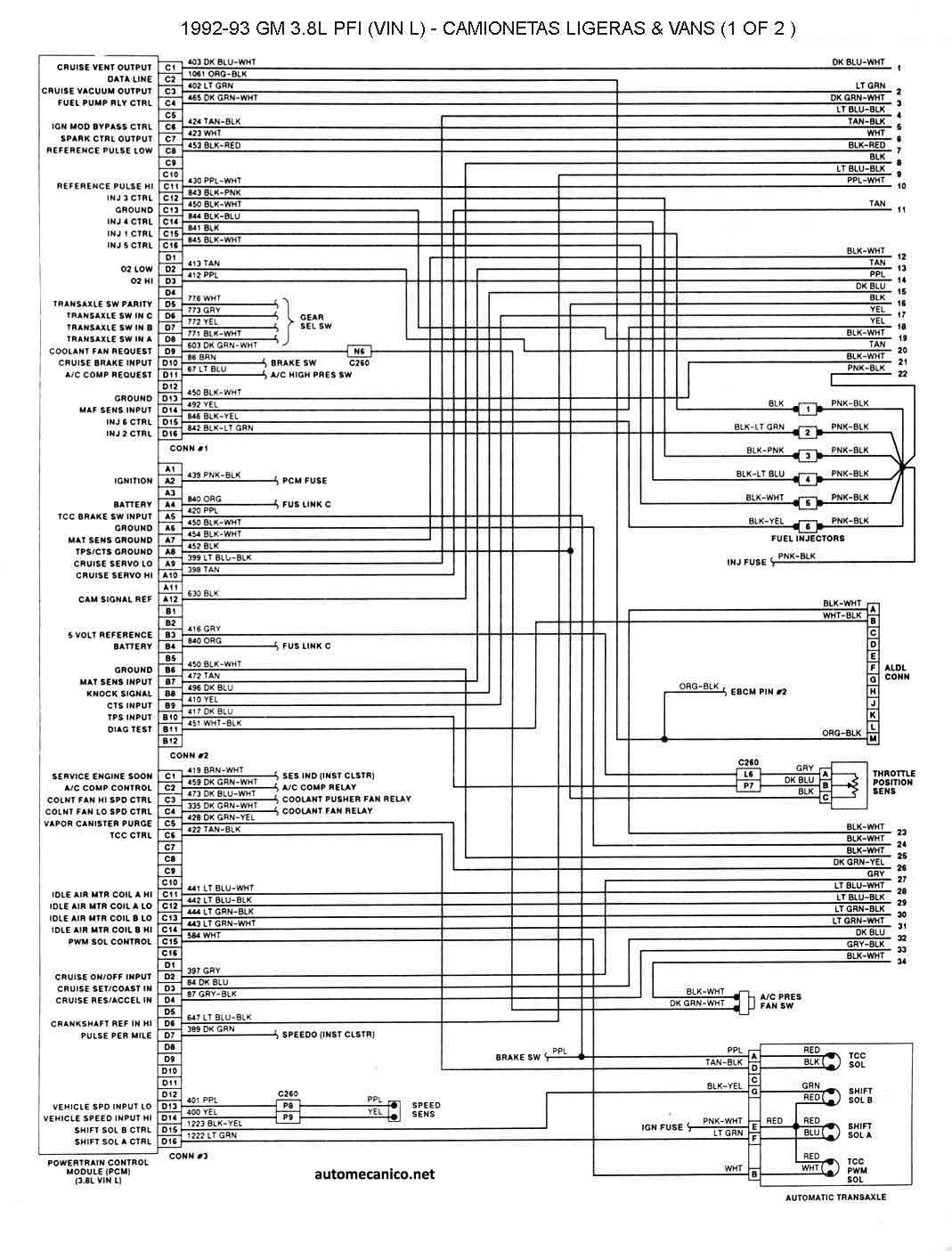

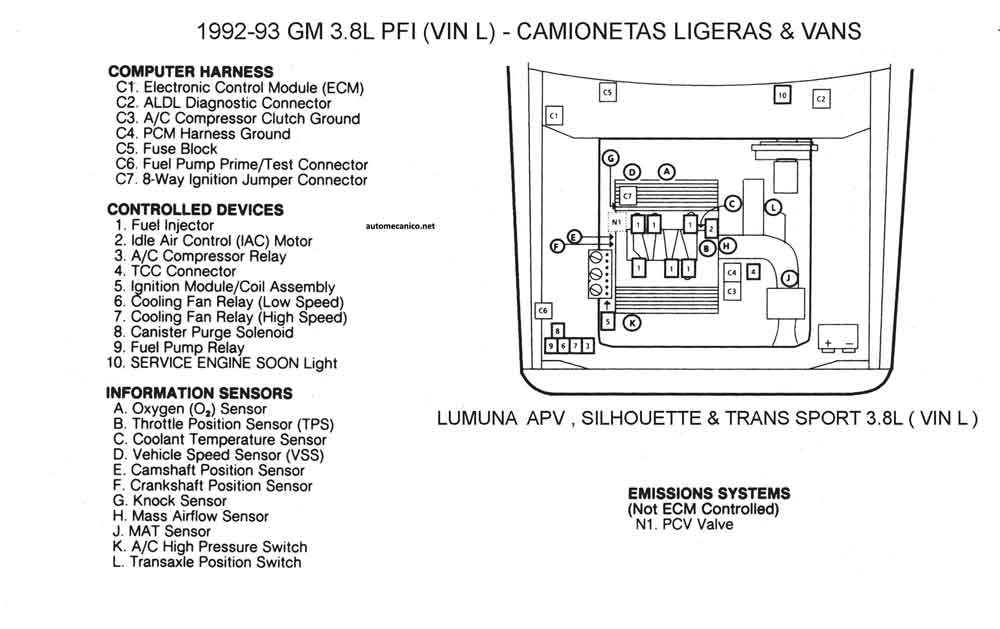

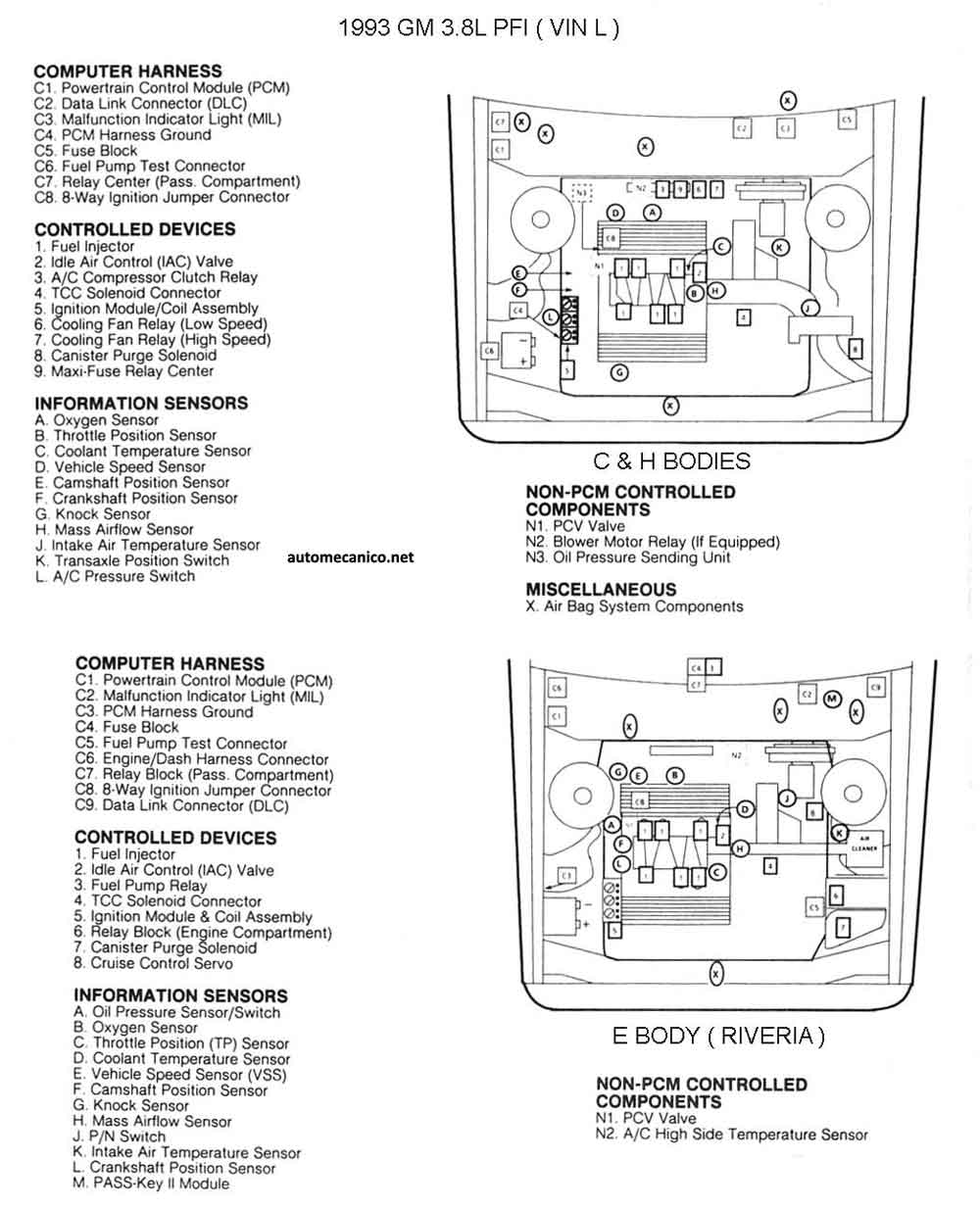

G. MOTORS - 3.8L V6 , Diagramas, esquemas -1981/93-

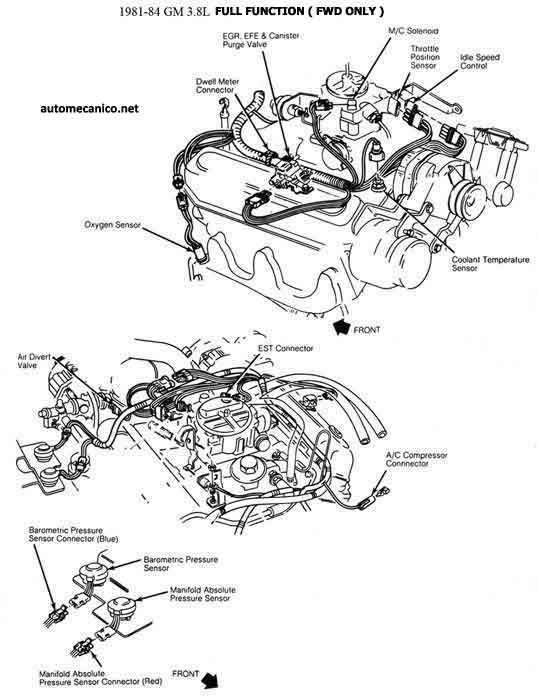

1981/84 - 3.8L solo FWD CEC UBIC. DE COMP.

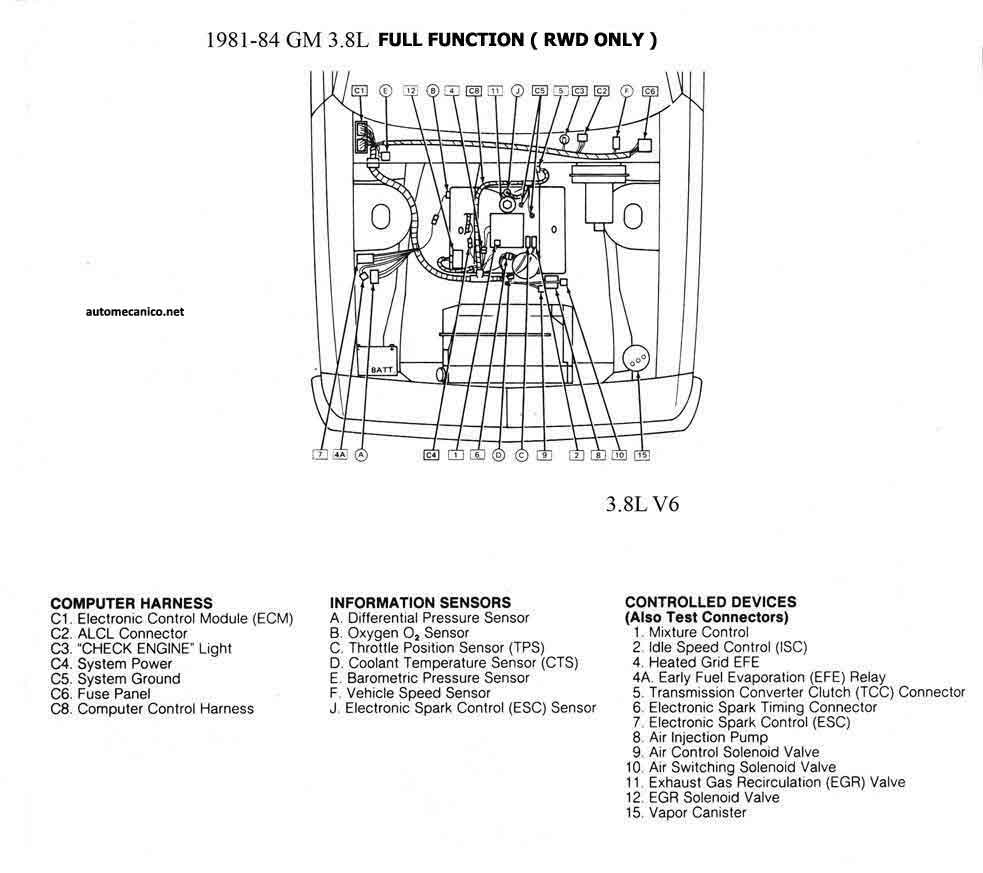

1981/84 - 3.8L solo RWD CEC UBIC. DE COMP.

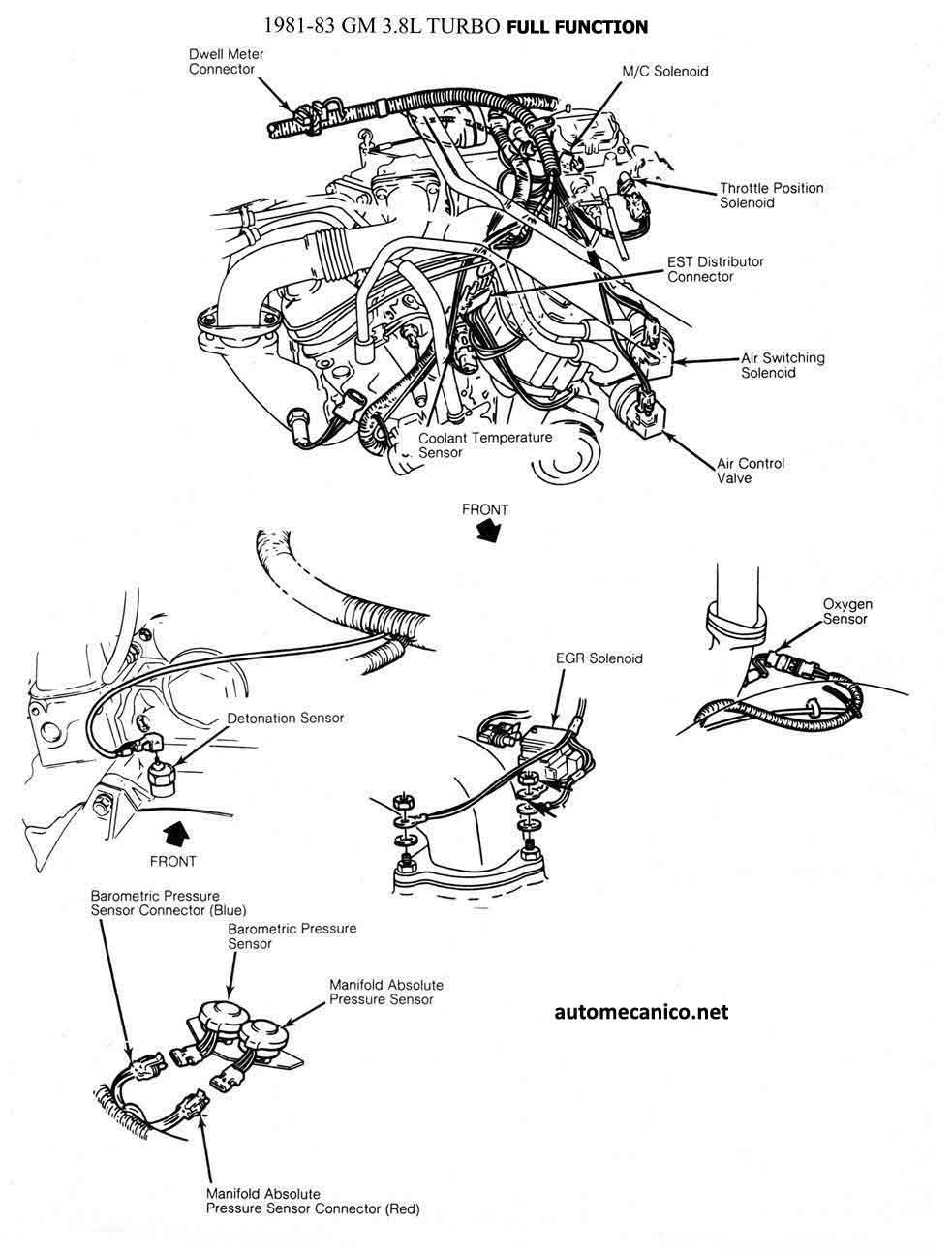

1981/83 - 3.8L Turbo CEC UBIC. DE COMP.
1985 - 3.8L CEC UBIC. DE COMP.

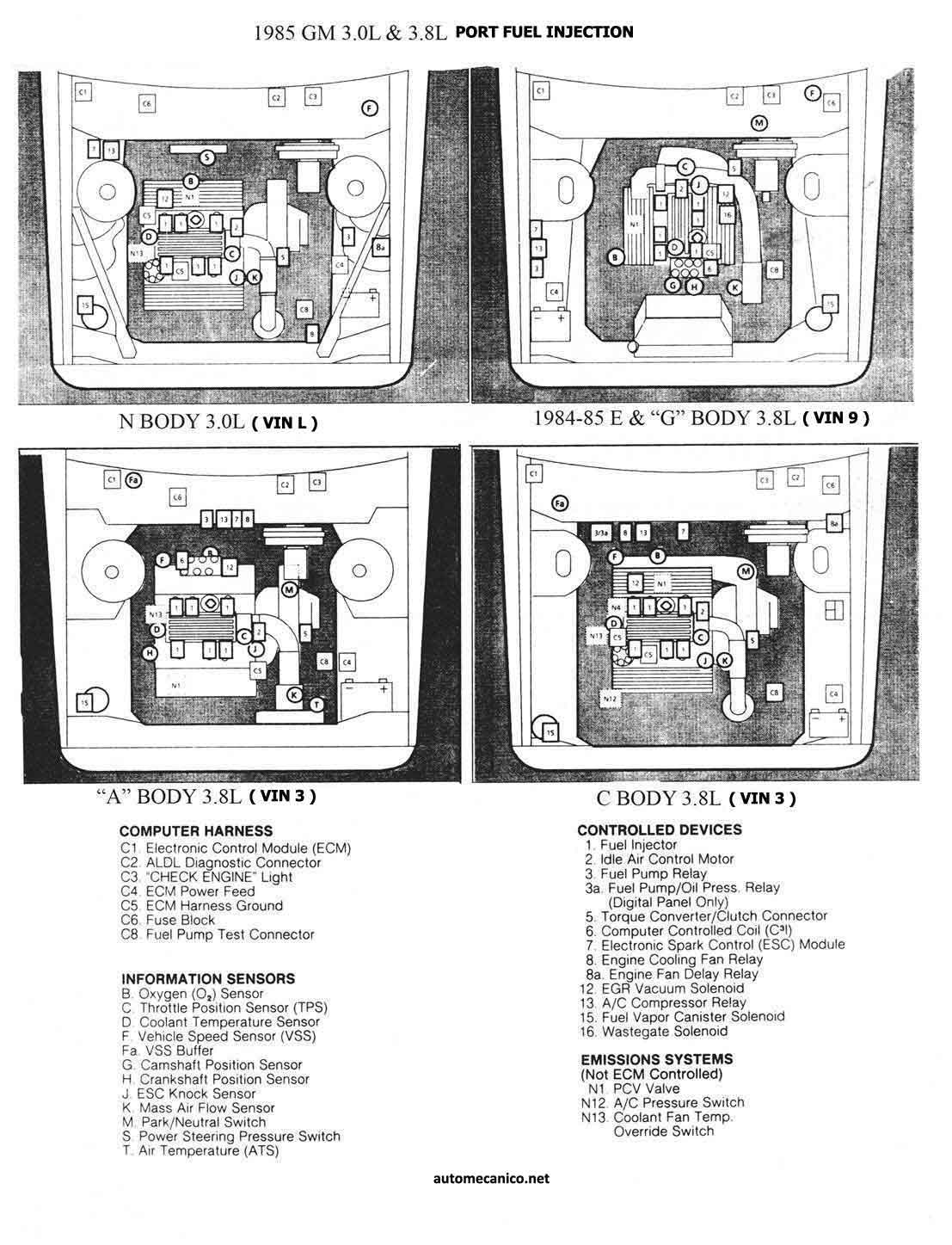

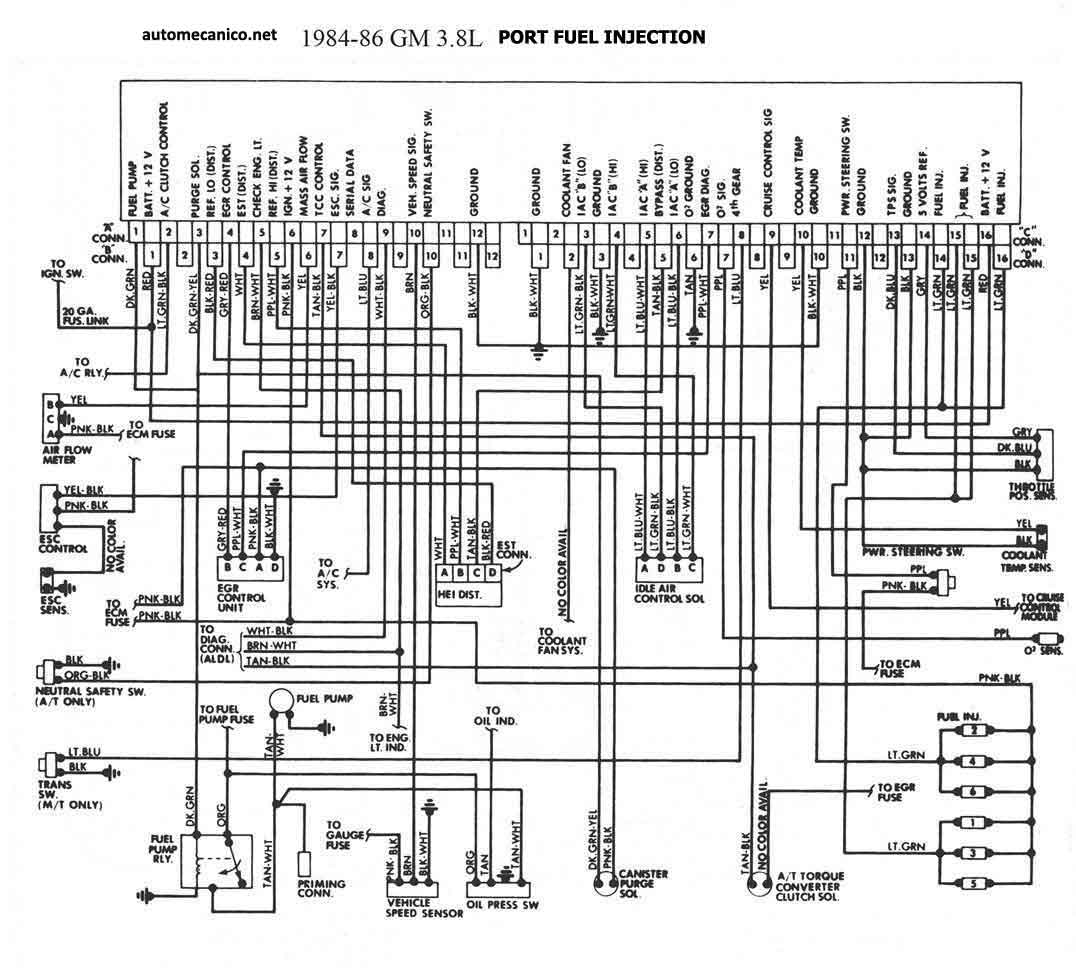

1985 - 3.8L PFI CEC UBIC. DE COMP.
1986 - 3.8L CEC UBIC. DE COMP.

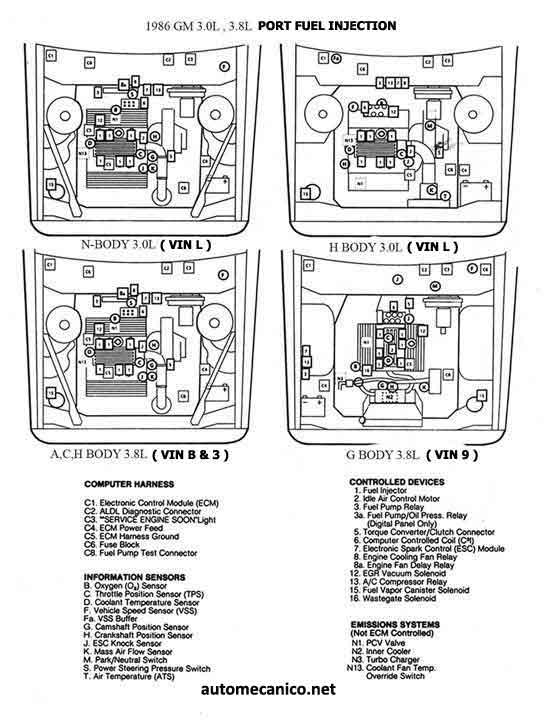

1986 - 3.8L PFI CEC UBIC. DE COMP.

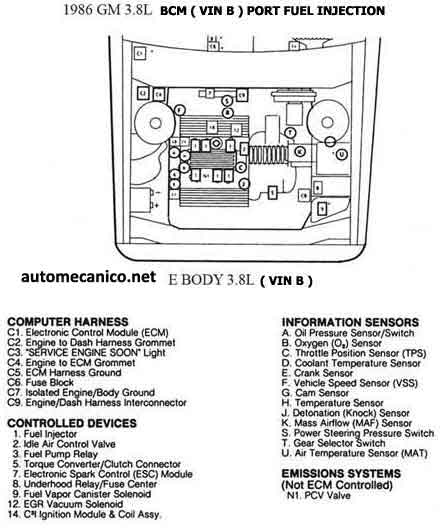

1986 - 3.8L PFI BCM vin B CEC UBIC. DE COMP.

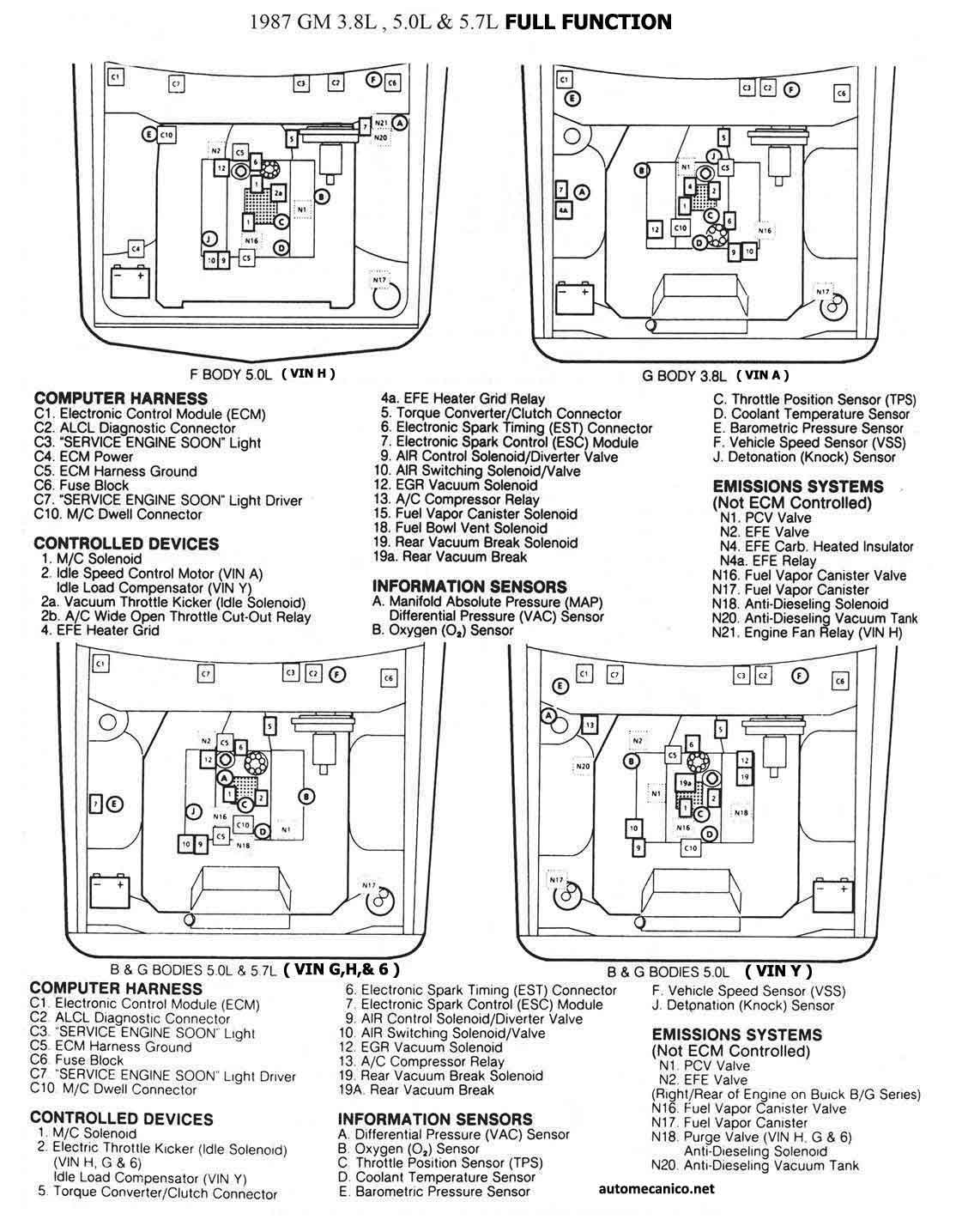

1987 - 3.8L CEC UBIC. DE COMP.
1987 - 3.8L PFI CEC UBIC. DE COMP.

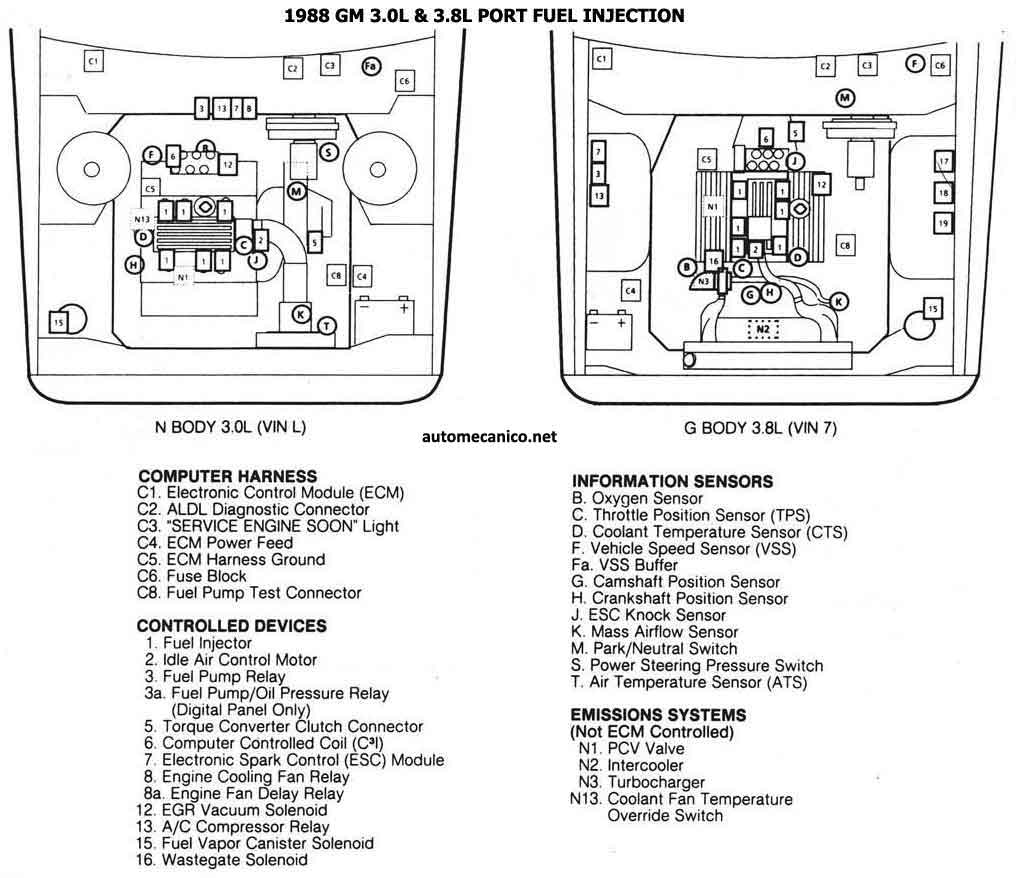

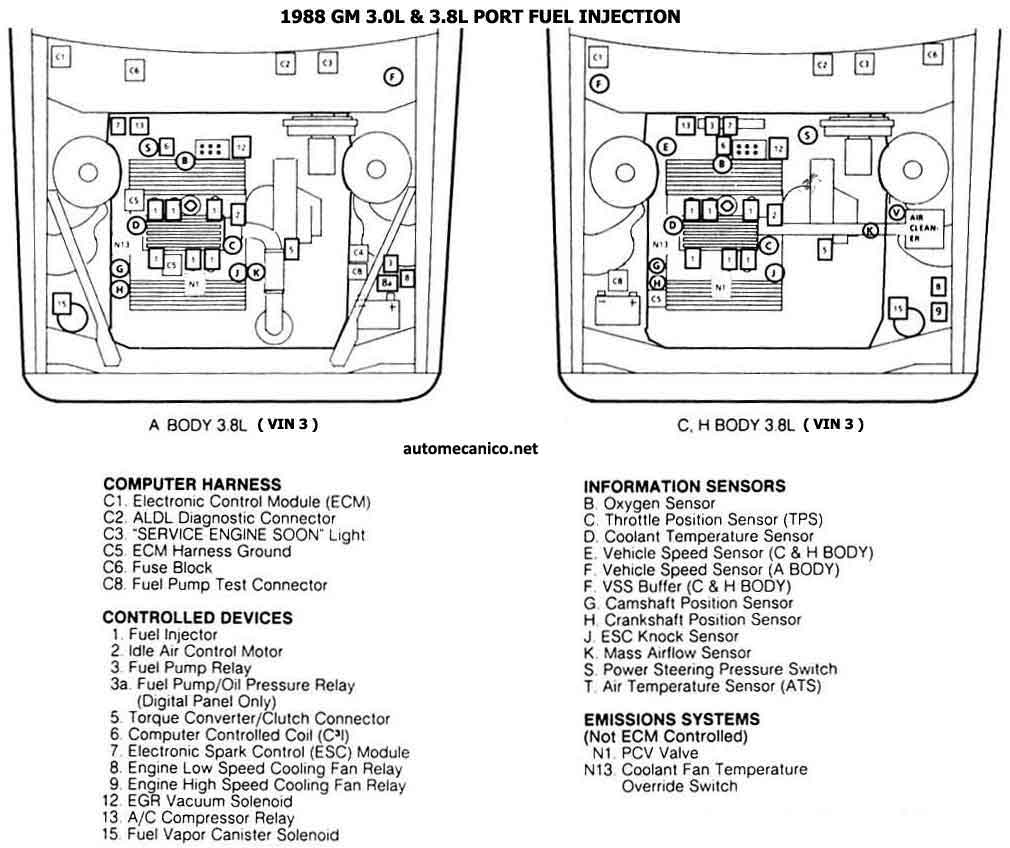

1988 - 3.8L PFI parte 1 CEC UBIC. DE COMP.
1988 - 3.8L PFI parte2 CEC UBIC. DE COMP.

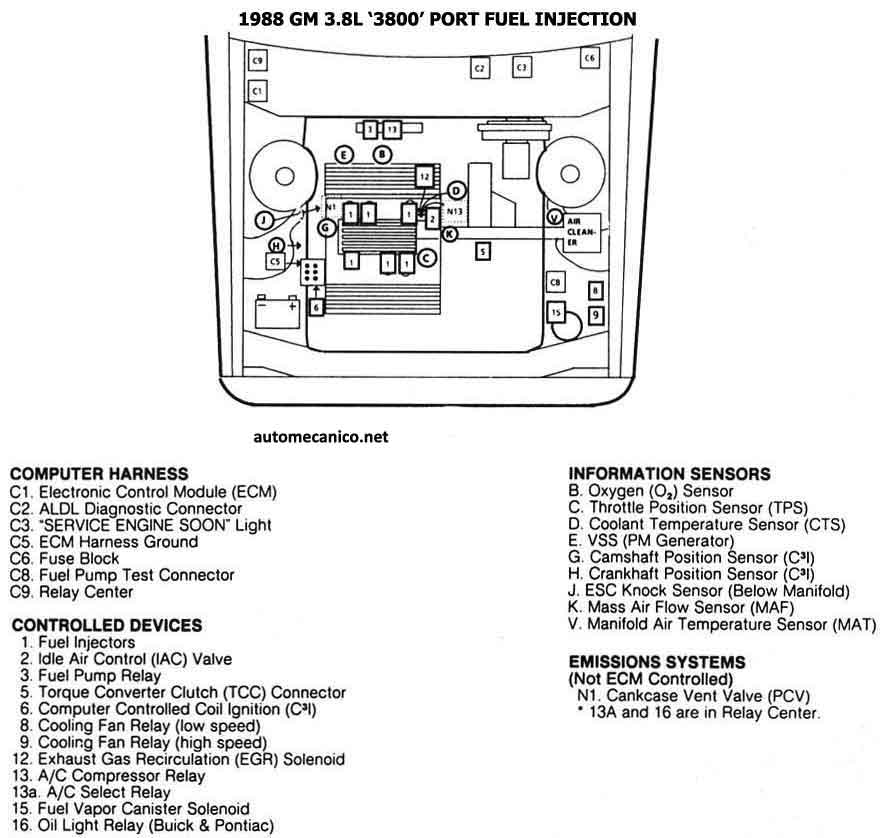

1988 - 3.8L PFI 3800 CEC UBIC. DE COMP.

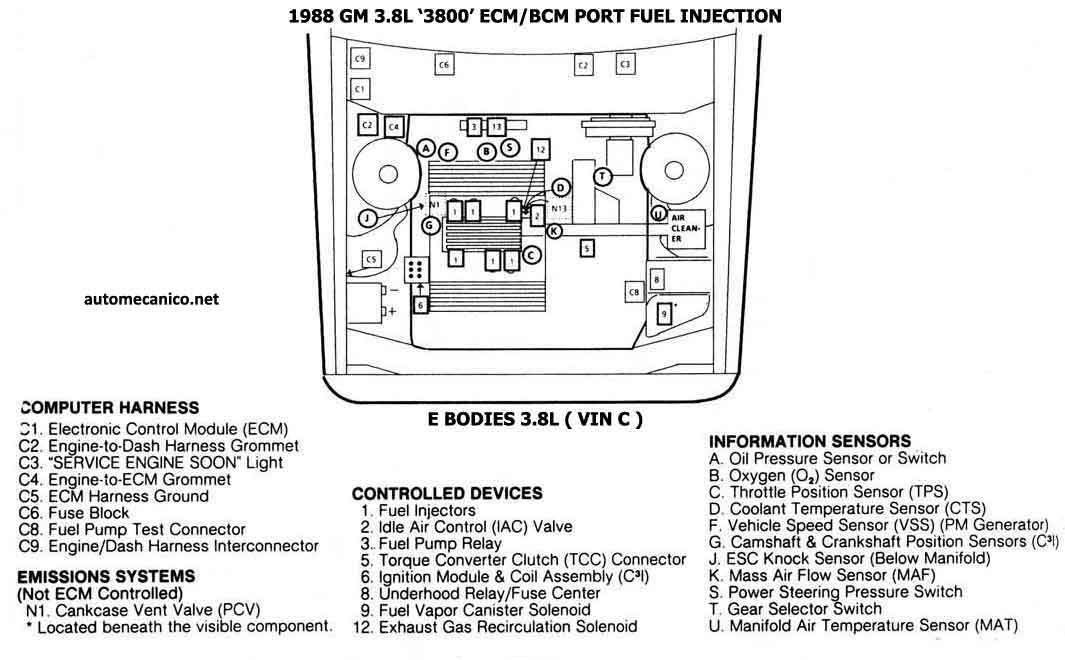

1988 - 3.8L PFI 3800 ECM - BCM CEC UBIC. DE COMP.

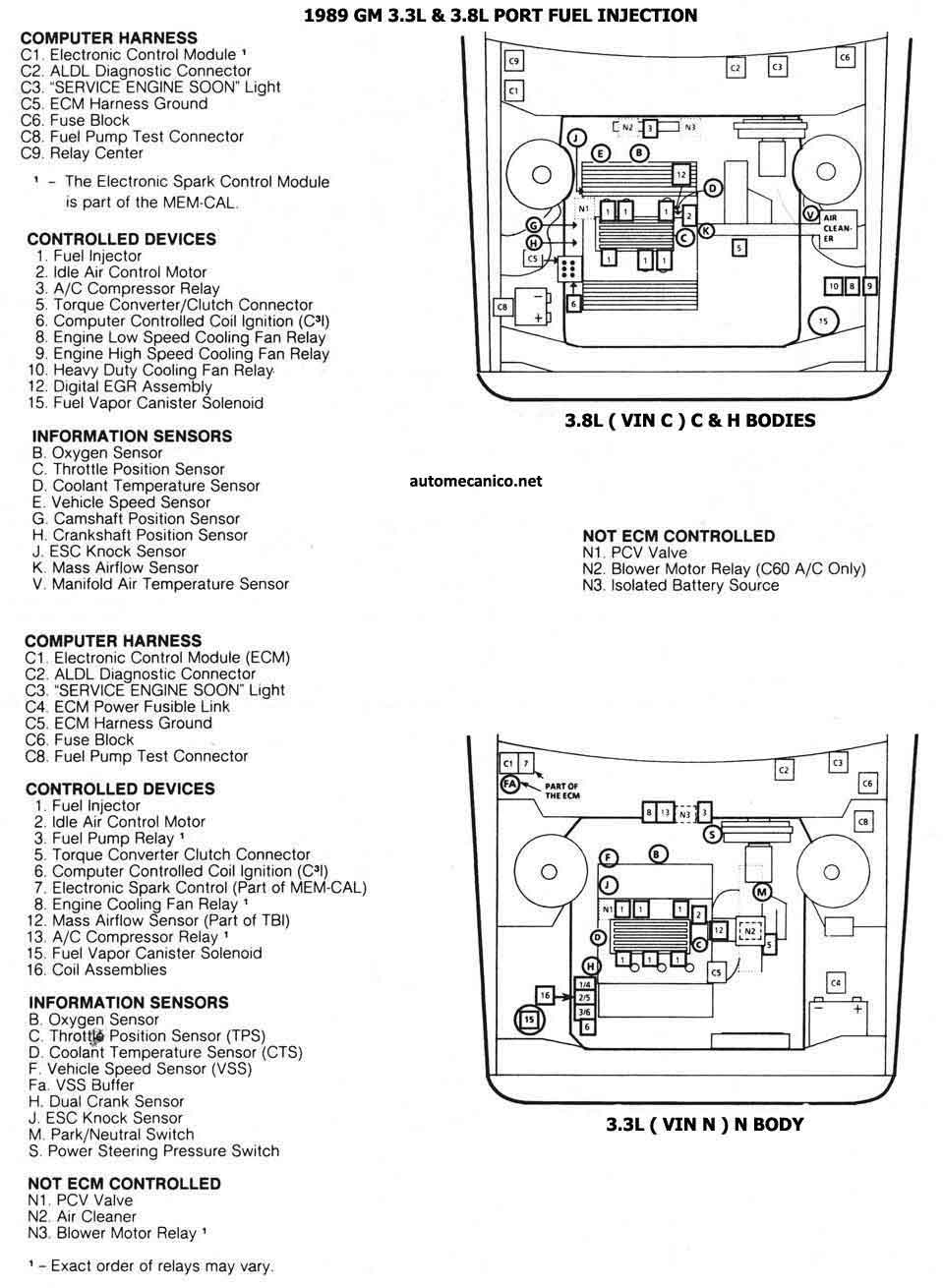

1989 - 3.8L PFI CEC UBIC. DE COMP.

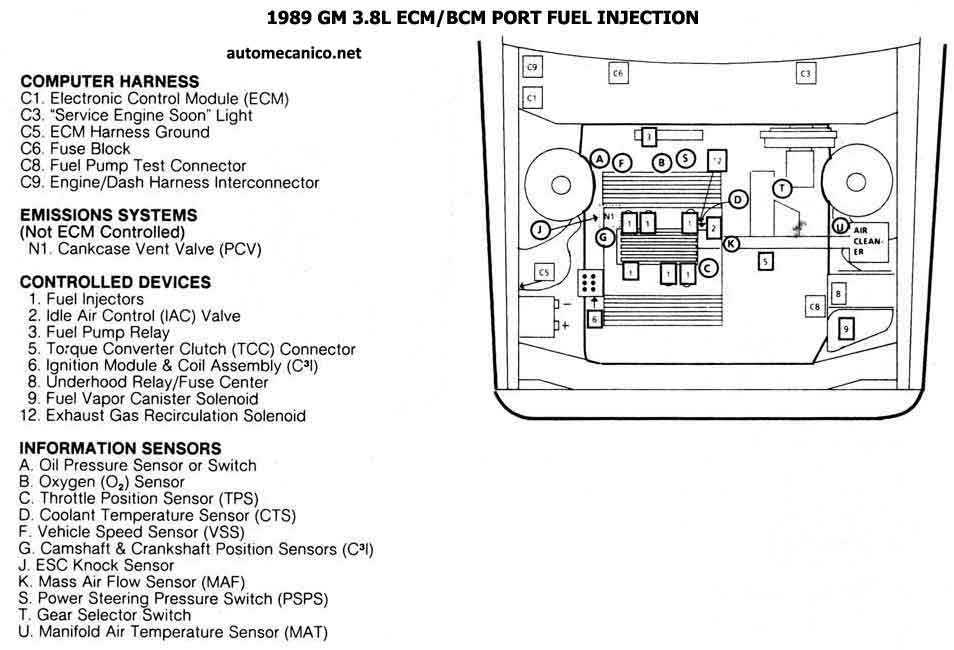

1989 - 3.8L PFI ECM - BCM CEC UBIC. DE COMP.

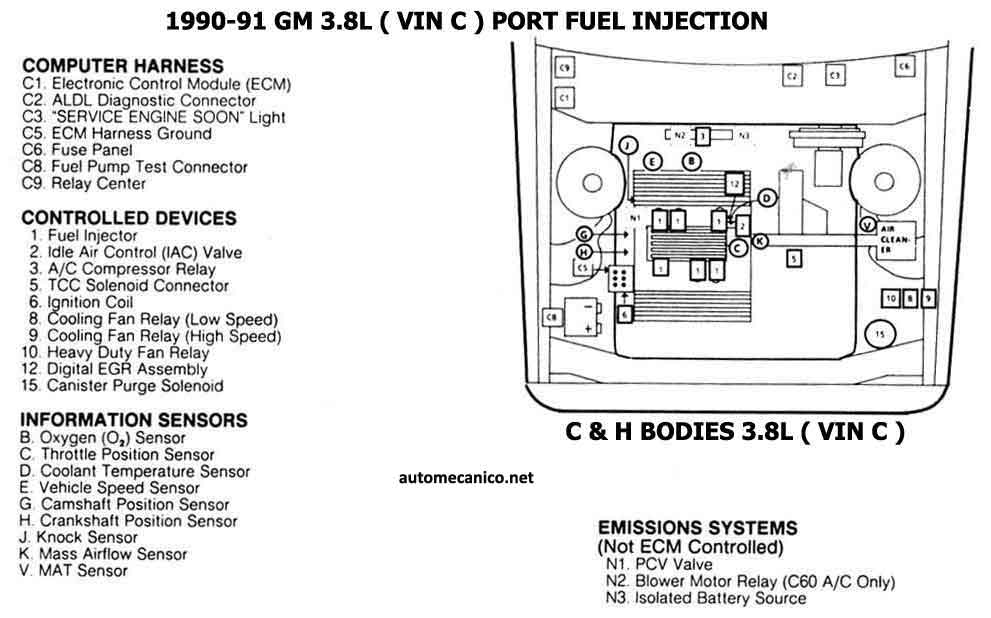

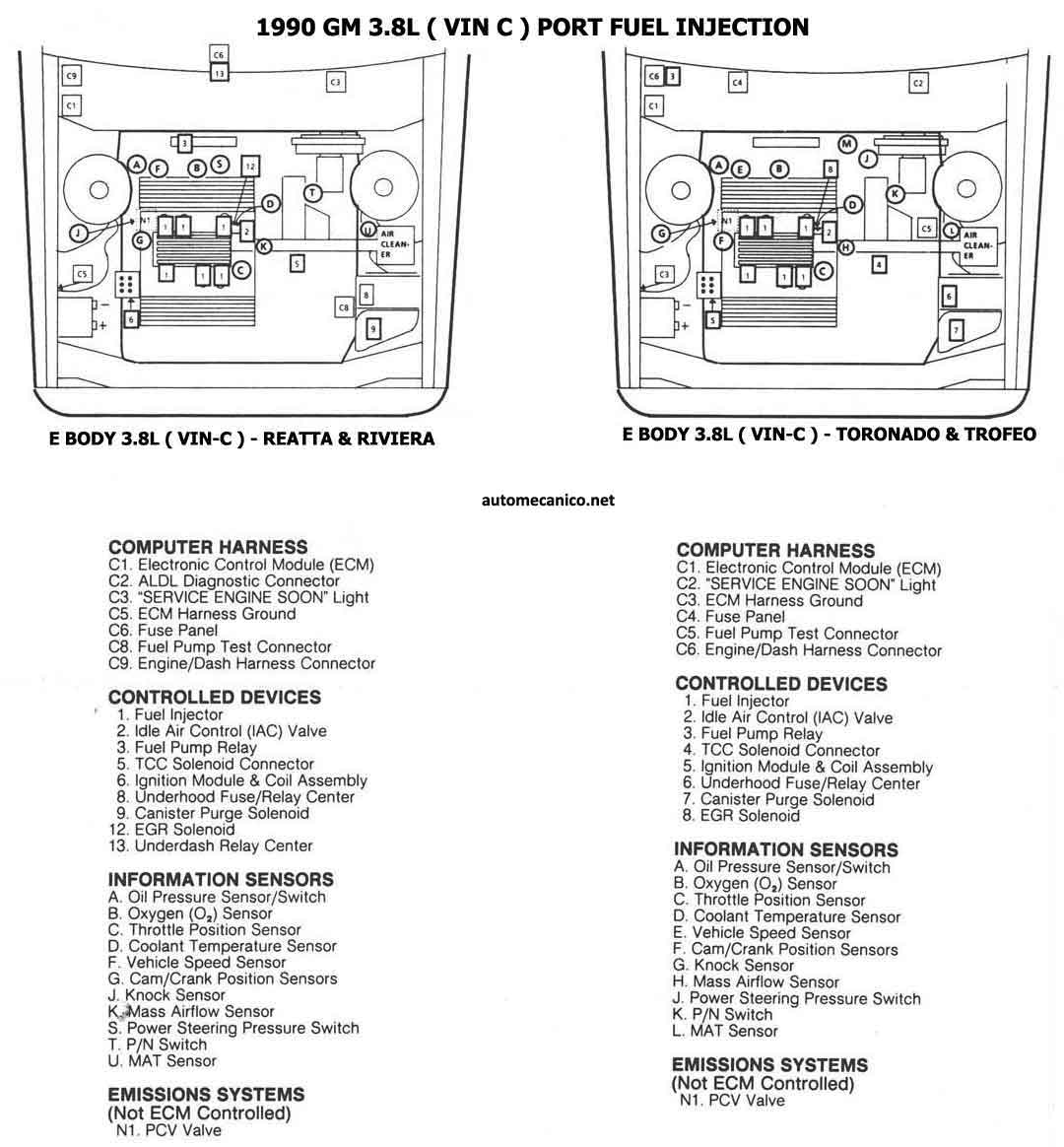

1990 - 3.8L vin C PFI body E CEC UBIC. DE COMP.
