| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - G. MOTORS - 1981/87 |
G. MOTORS - 4.1L V6, Diagramas, Esquemas -1981/87 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 4.1L V6 CIL. - ESQUEMAS - DIAGRAMAS - GRAPHICS - Componentes - Sensores - 1981/87 |
| AUTOMOVILES | |

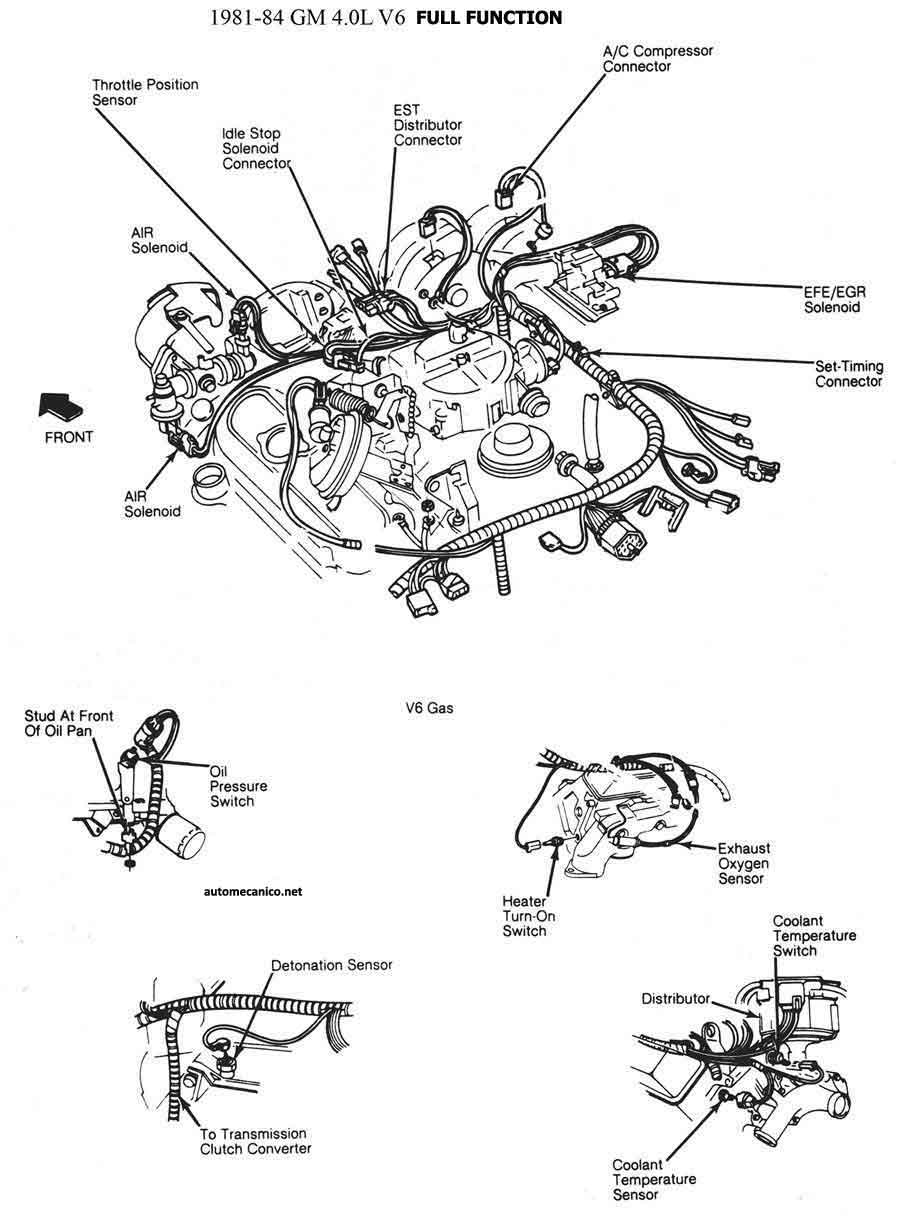

| 1981/84 - 4.1L | CEC UBIC. DE COMP. |

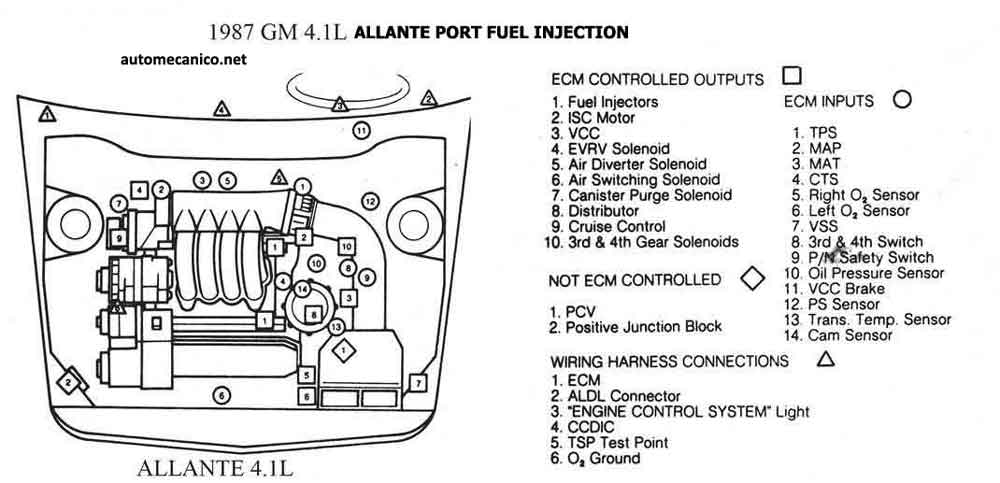

| 1987 - 4.1L Allante PFI | CEC UBIC. DE COMP. |
| 1981/87 - 4.1L | ESQUEMAS ELECTRICOS |
| LIGHT TRUCKS | |

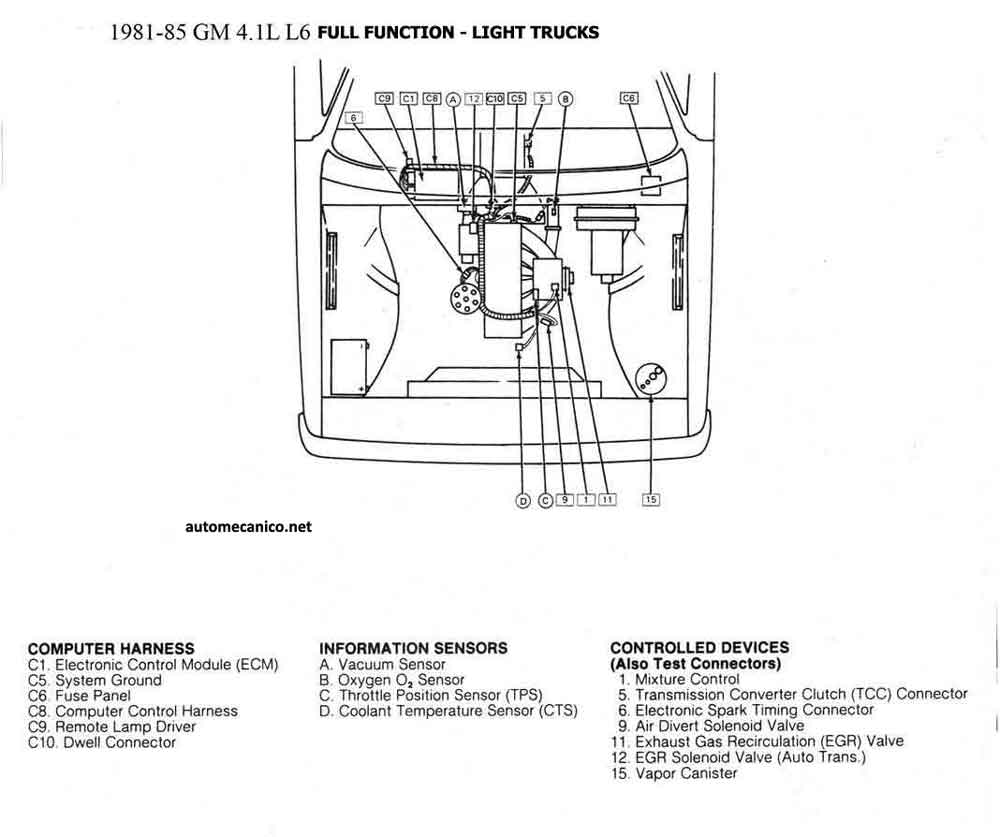

| 1981/85 - 4.1L LIGHT TRUCKS | CEC UBIC. DE COMP. |
| 1981/85 - 4.1L | ESQUEMAS ELECTRICOS |
