| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS- 4.4L 4.5L 4.9L V8 - ESQUEMAS - DIAGRAMAS - Componentes - Sensores - 1981/93 |
| 4.4L | |

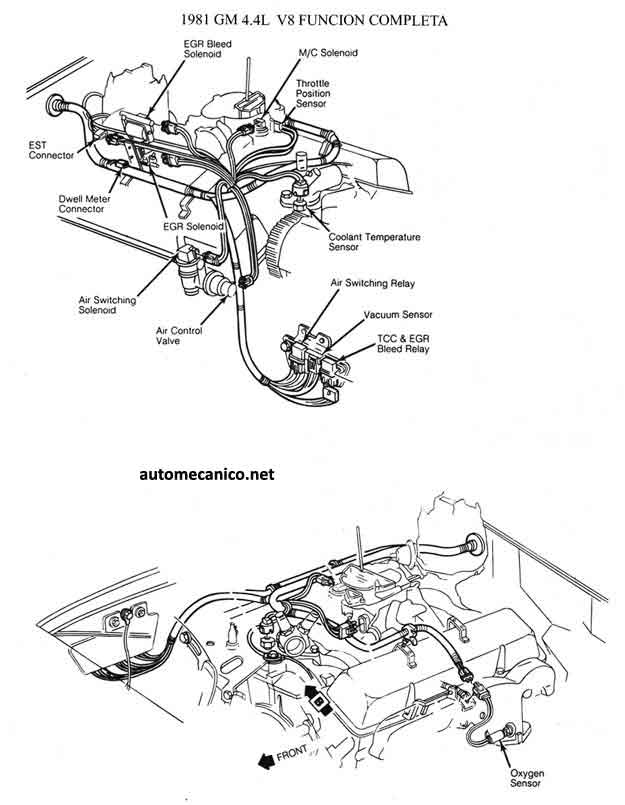

| 1981 - 4.4L | CEC UBIC. DE COMP. |

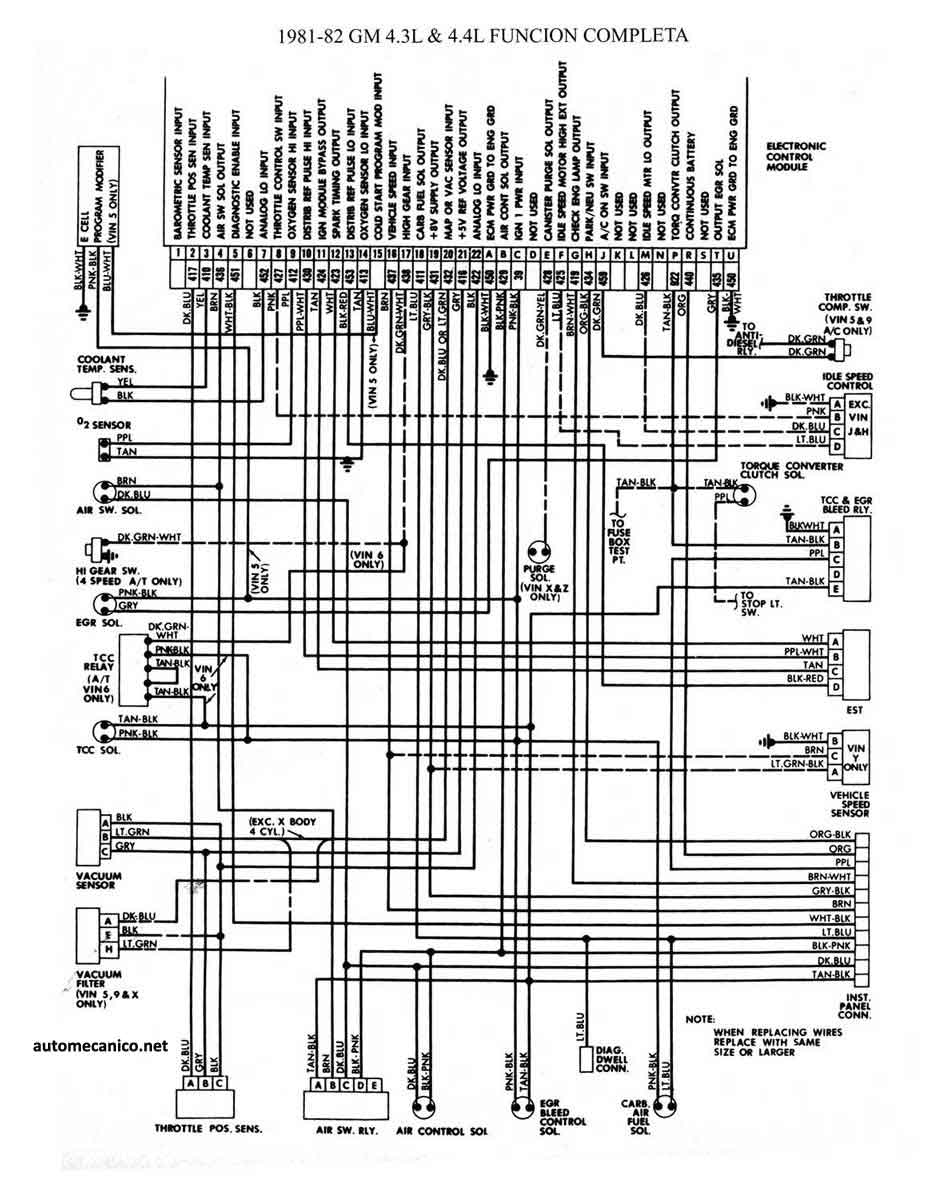

| 1981 - 4.4L | ESQUEMAS ELECTRICOS |
| 4.5L | |

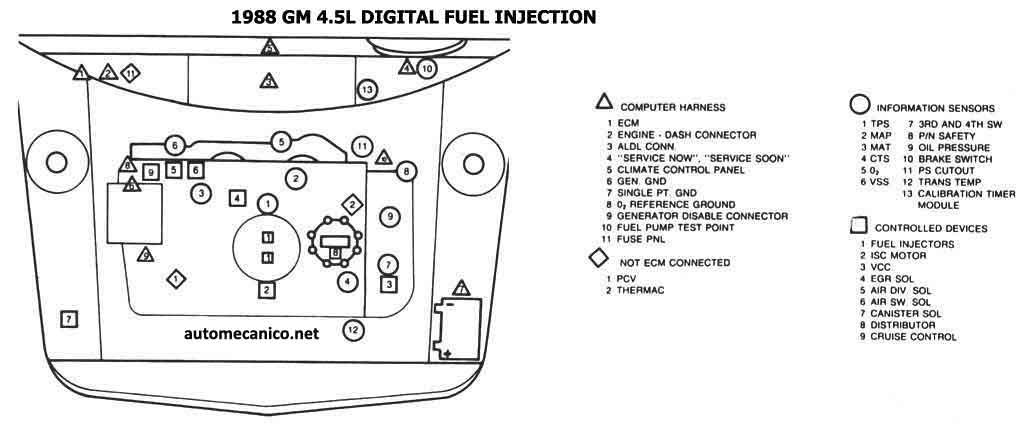

| 1988 - 4.5L DIGITAL FI | CEC UBIC. DE COMP. |

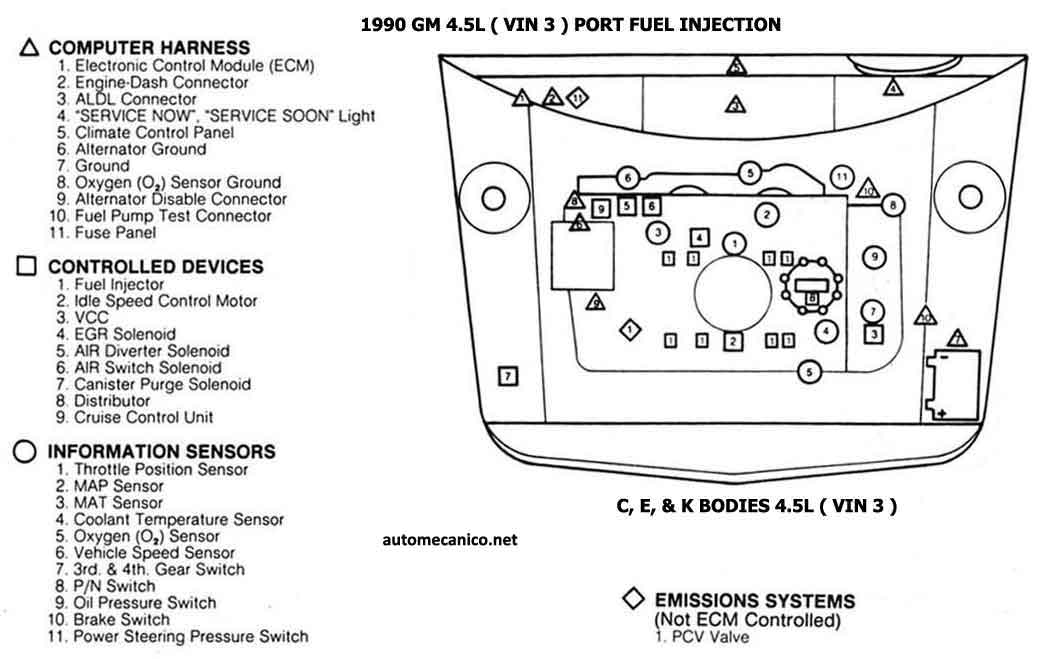

| 1990 - 4.5L VIN 3 PFI | CEC UBIC. DE COMP. |

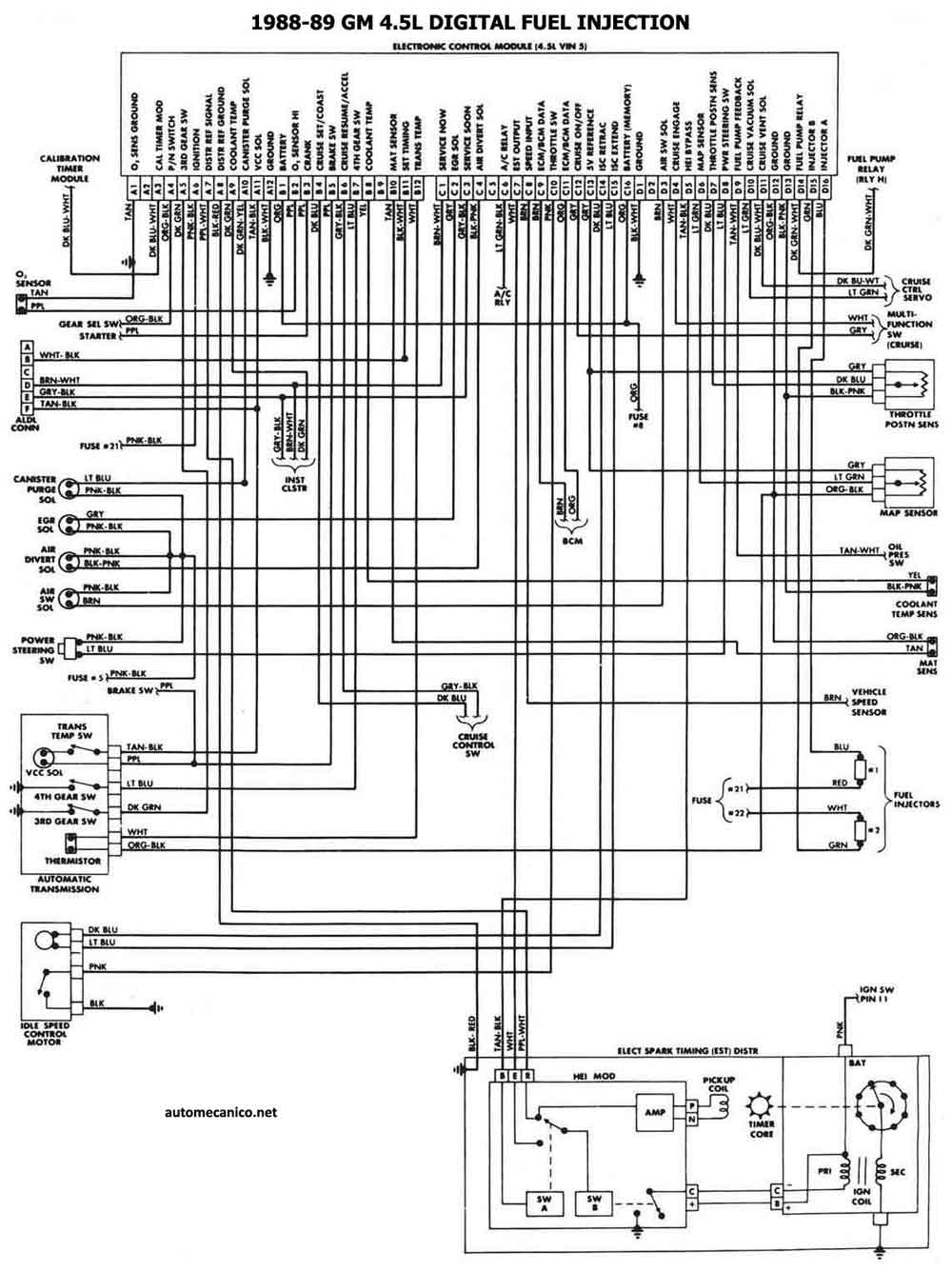

| 1988/89 - 4.5L DIGITAL FI | ESQUEMAS ELECTRICOS |

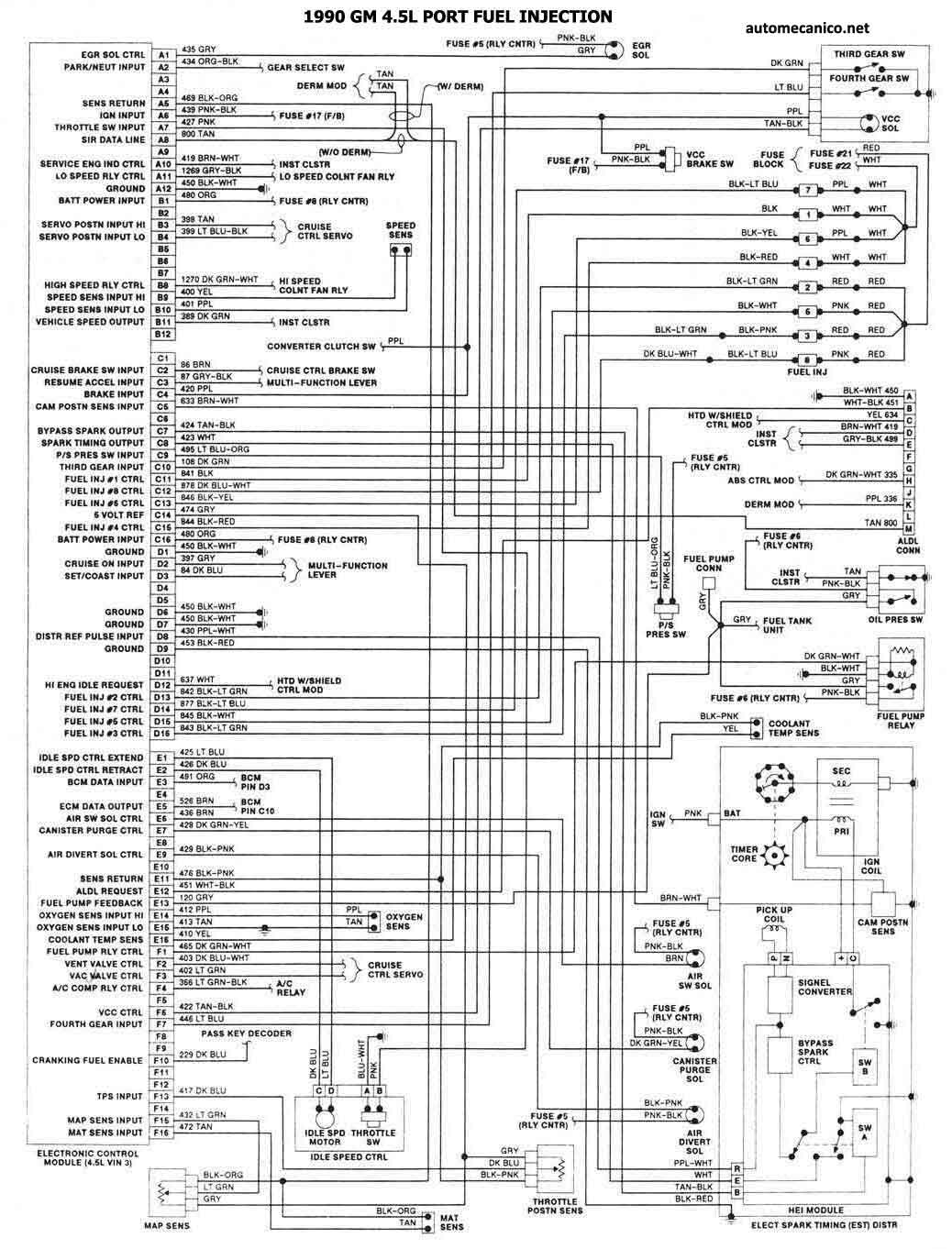

| 1990 - 4.5L PFI | ESQUEMAS ELECTRICOS |
| 4.9L | |

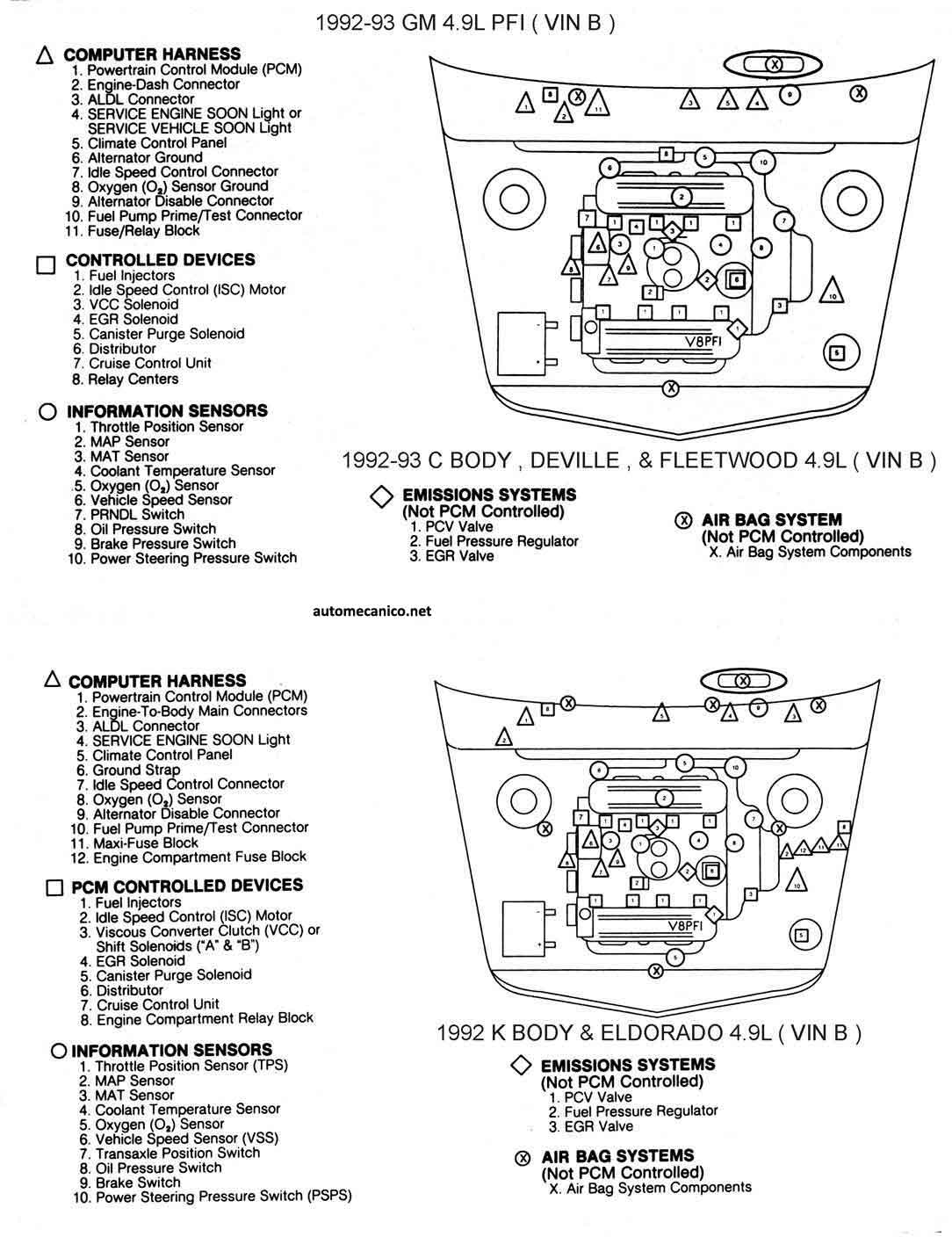

| 1992/93 - 4.9L VIN B PFI | CEC UBIC. DE COMP. |

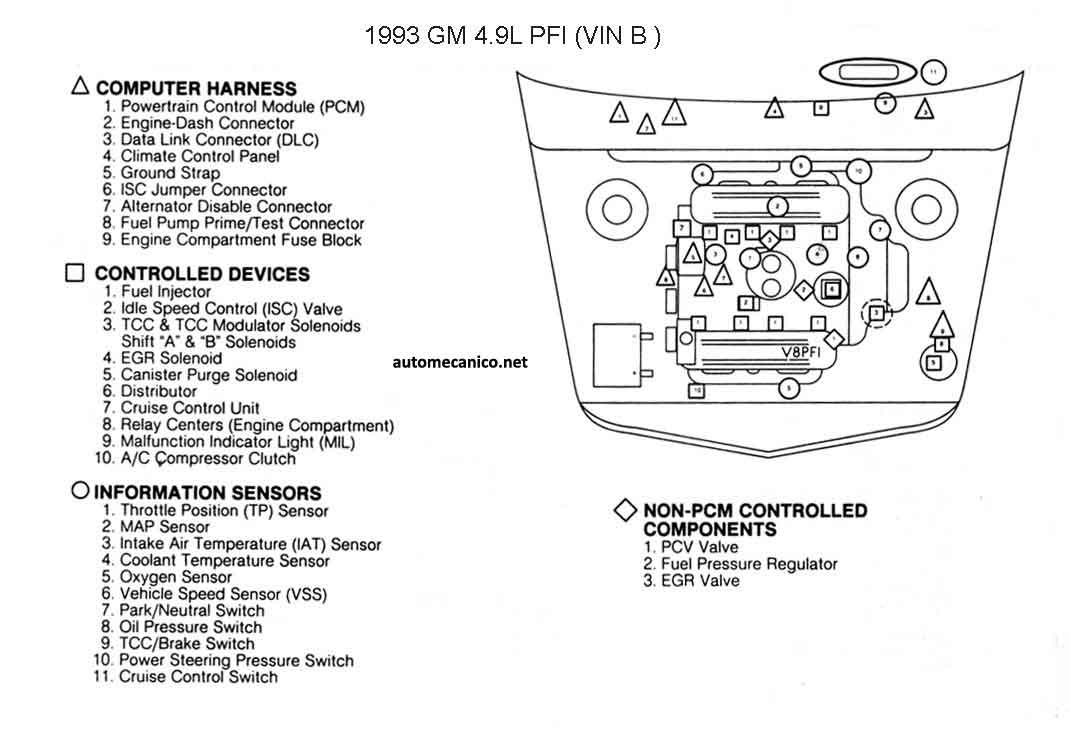

| 1993 - 4.9L VIN B PFI | CEC UBIC. DE COMP. |

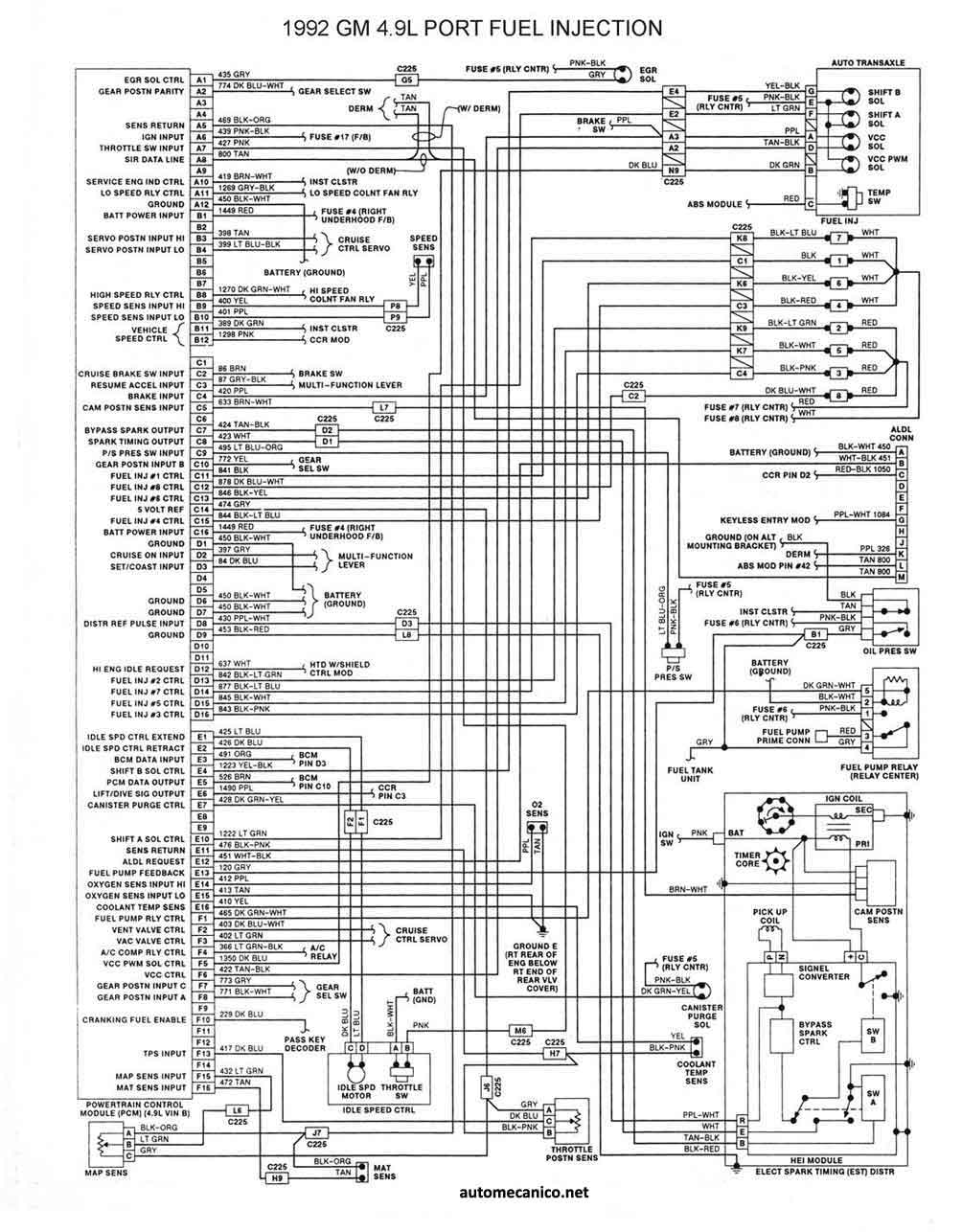

| 1992 - 4.9L PFI | ESQUEMAS ELECTRICOS |

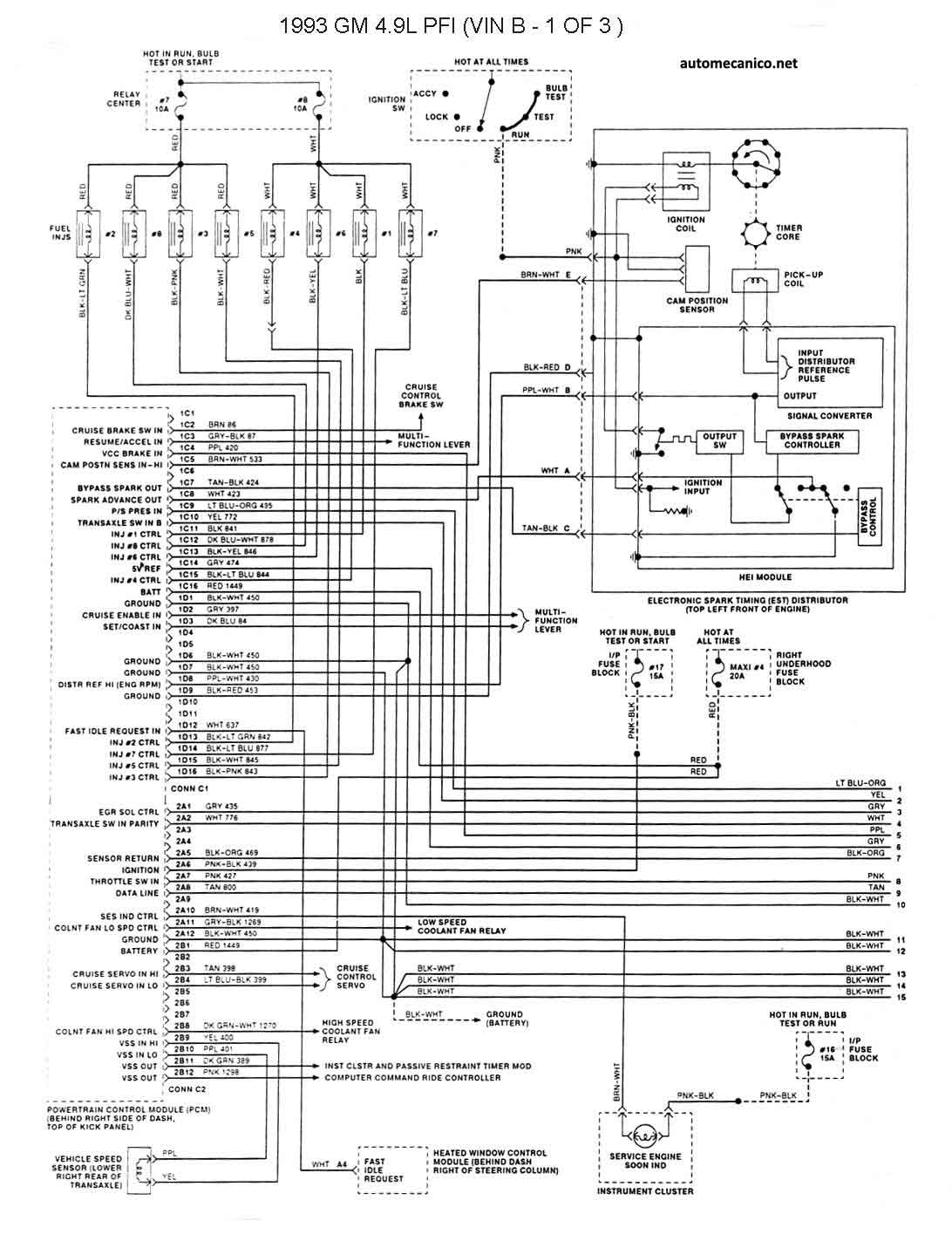

| 1993 - 4.9L PFI PARTE 1/3 | ESQUEMAS ELECTRICOS |

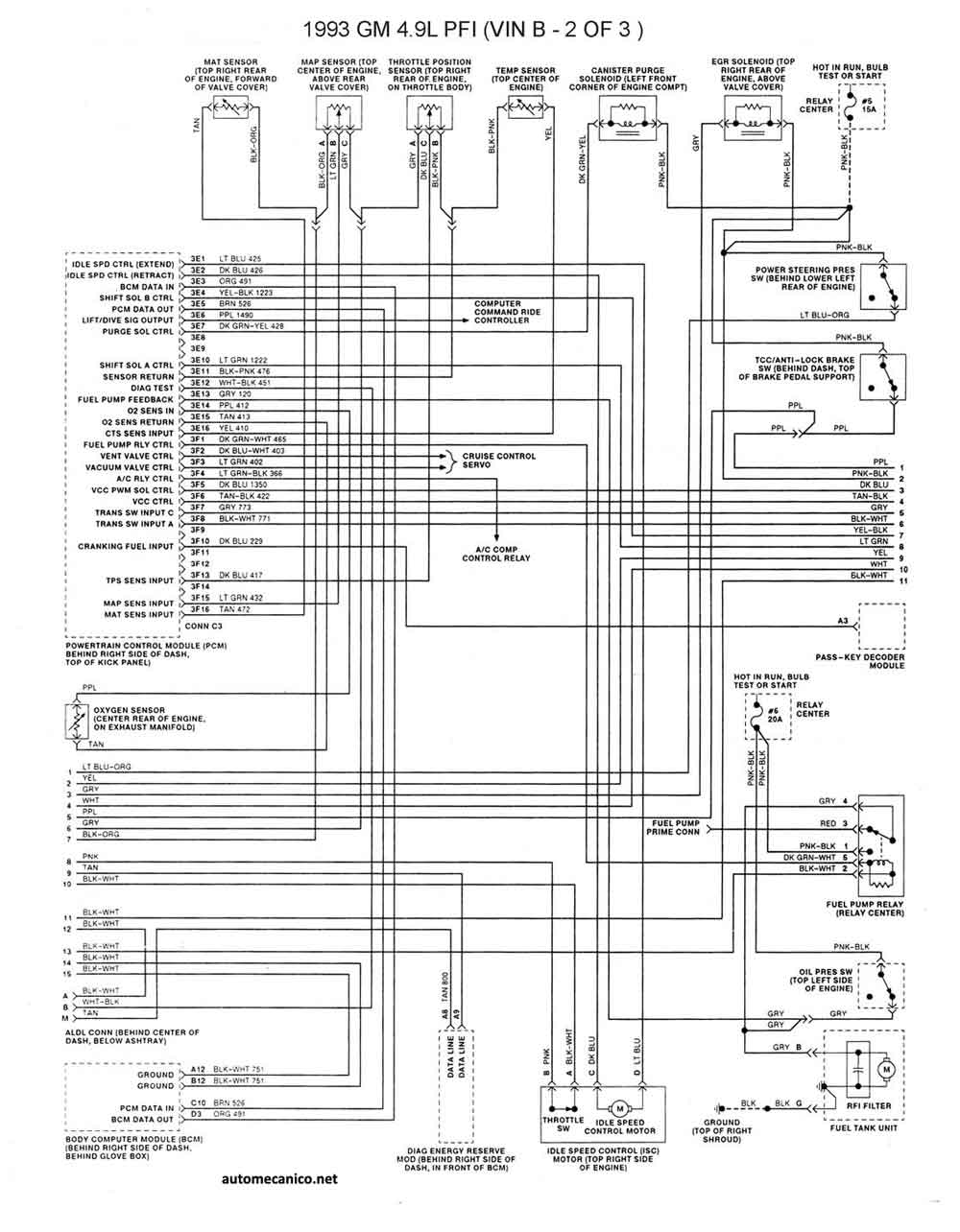

| 1993 - 4.9L PFI 2/3 | ESQUEMAS ELECTRICOS |

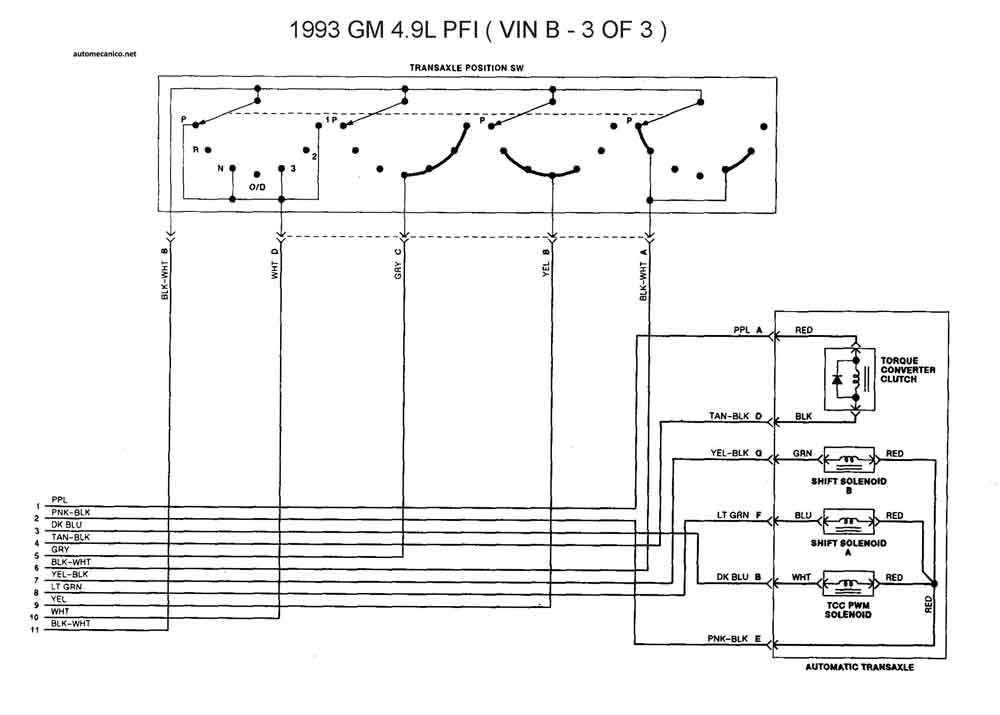

| 1993 - 4.9L PFI 3/3 | ESQUEMAS ELECTRICOS |
