| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS- 3.1L V6 CIL. - DIAGRAMAS, ESQUEMAS - 1982/92 |
| 1989 - 3.1L PFI | CEC UBIC. DE COMP. |

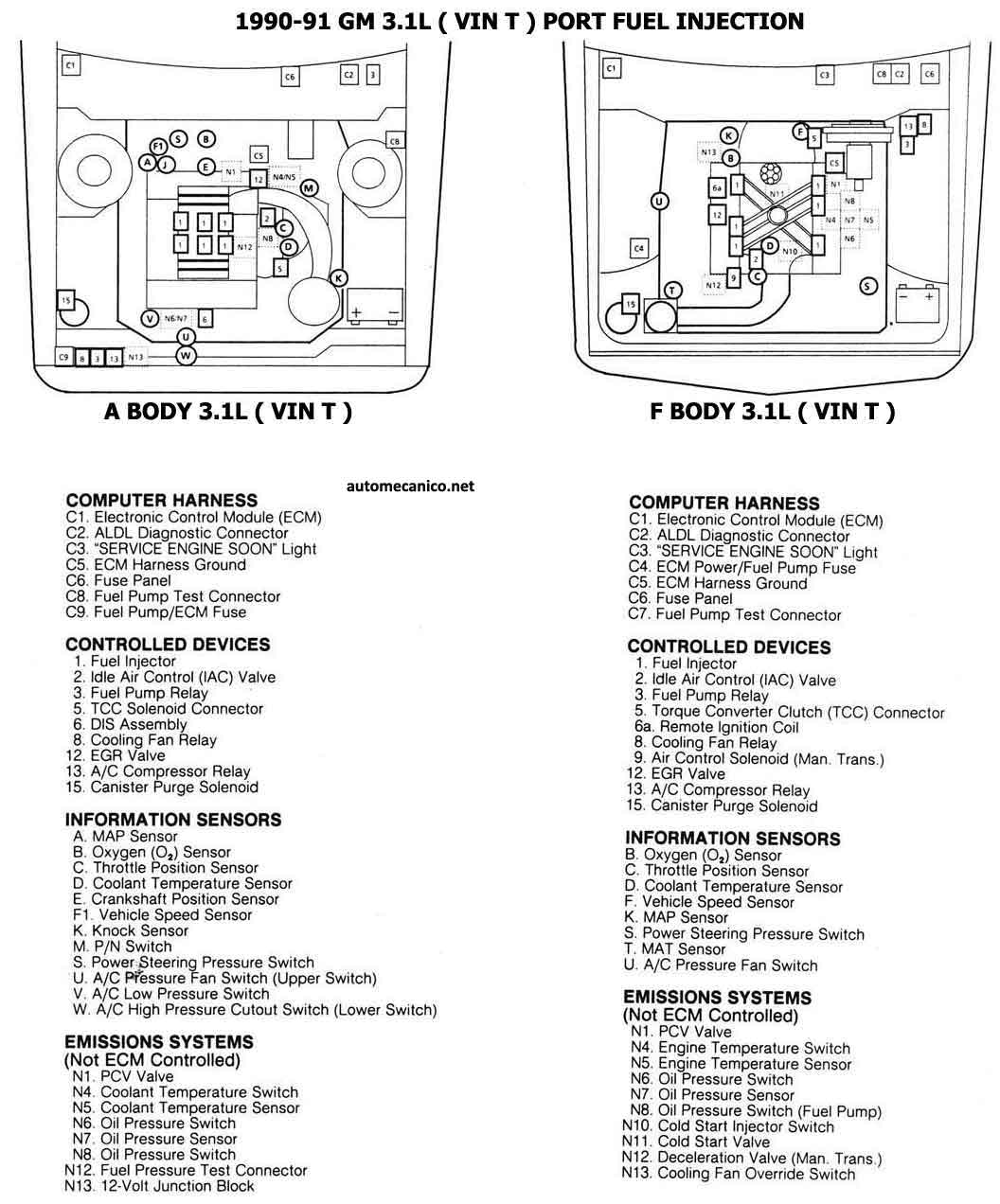

| 1990 - 3.1L PFI VIN T BODY A y F | CEC UBIC. DE COMP. |

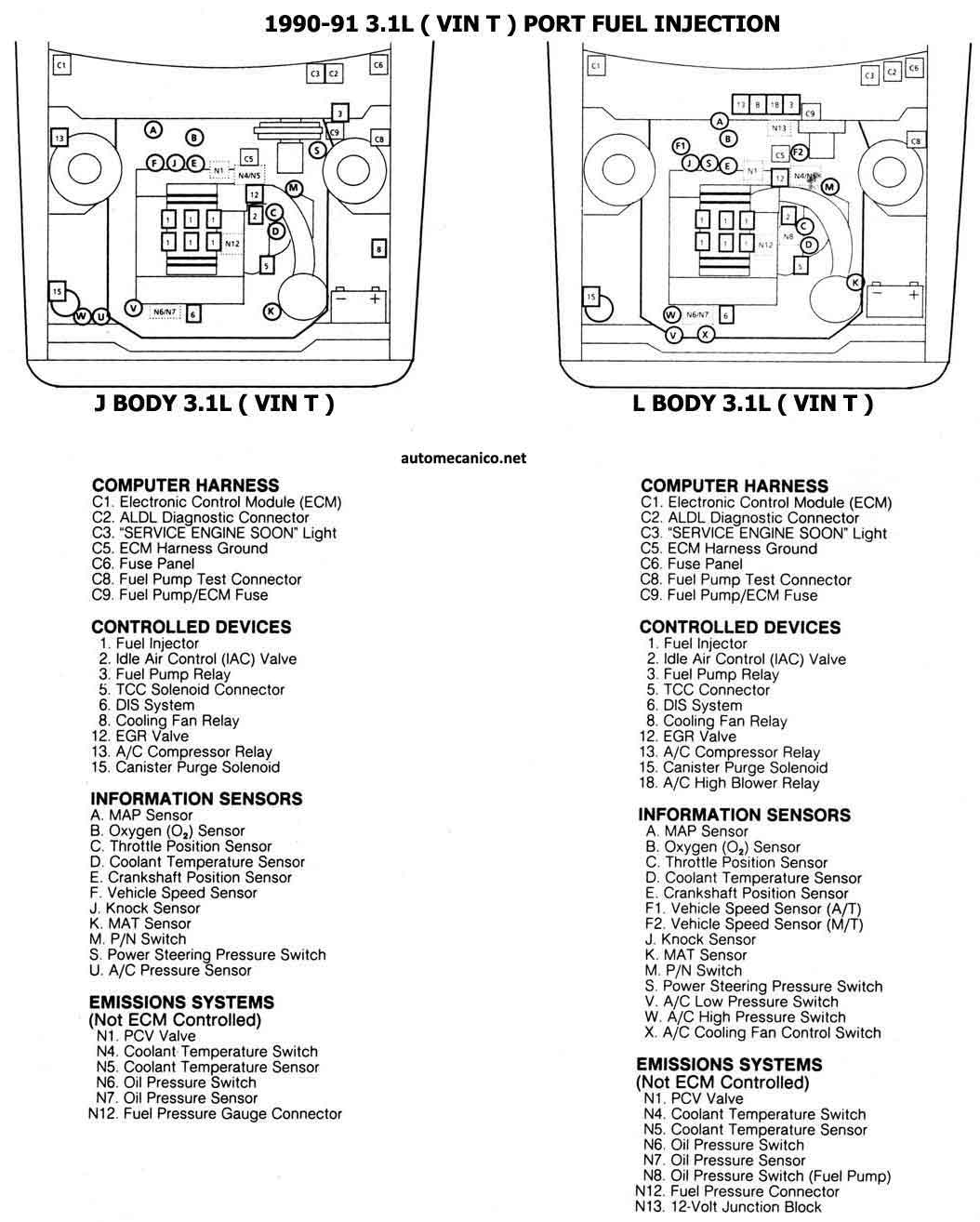

| 1990 - 3.1L PFI VIN T BODY J y L | CEC UBIC. DE COMP. |

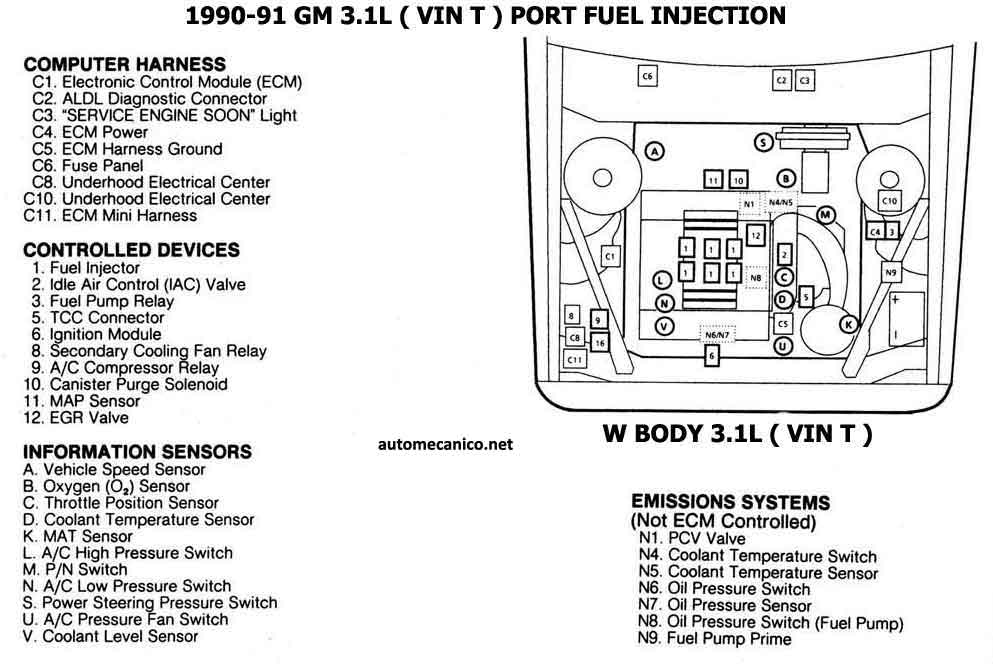

| 1990 - 3.1L PFI VIN T BODY W | CEC UBIC. DE COMP. |

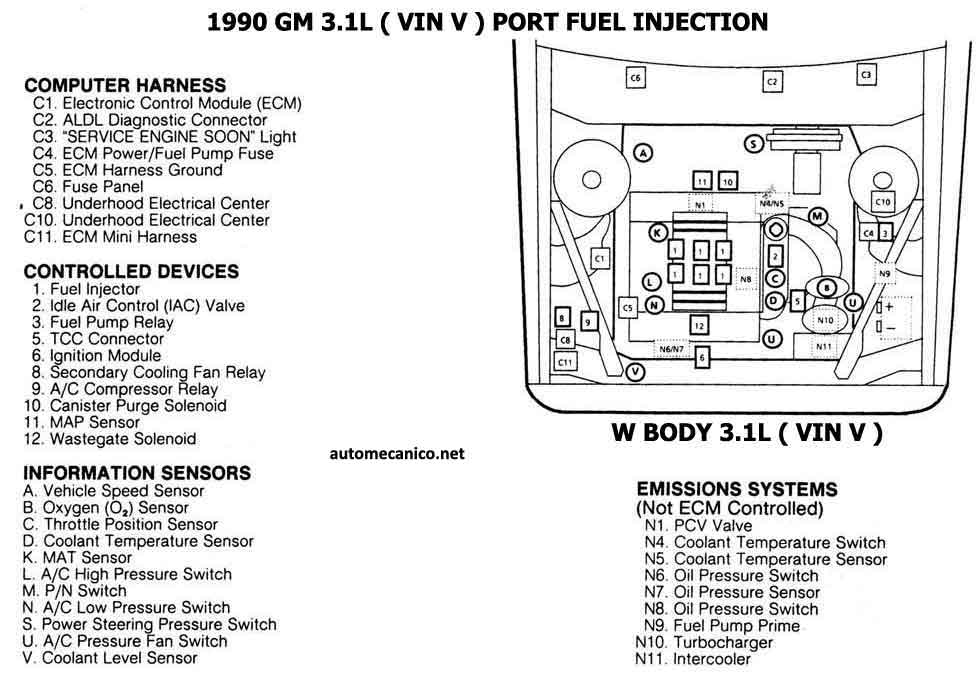

| 1990 - 3.1L PFI VIN V | CEC UBIC. DE COMP. |

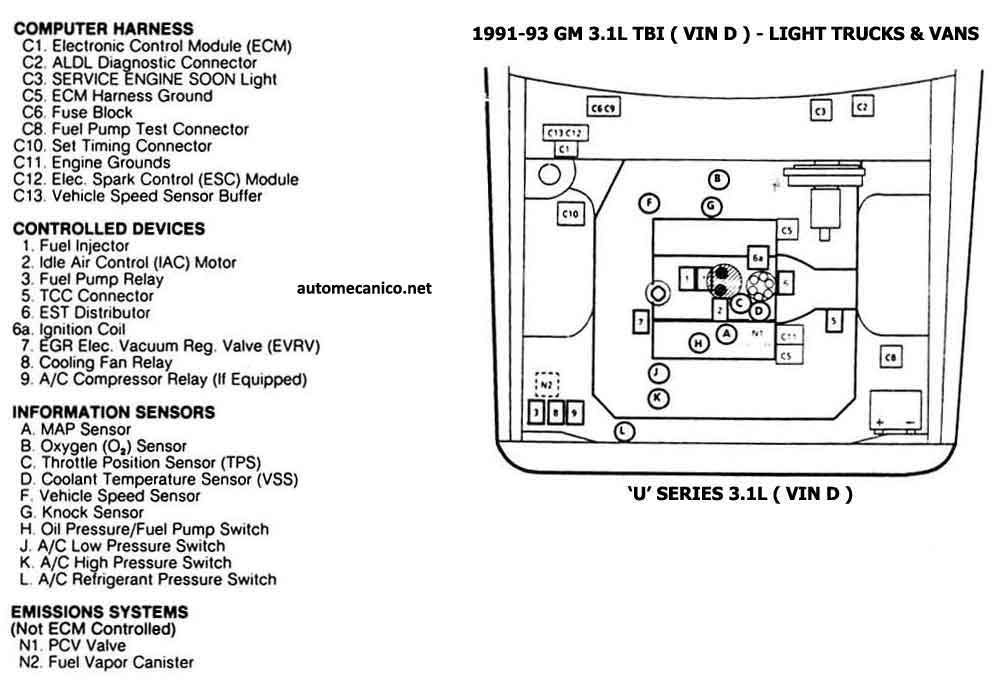

| 1991/93 - 3.1L VIN D TBI LIGHT TRUCKS y VANS | CEC UBIC. DE COMP. |

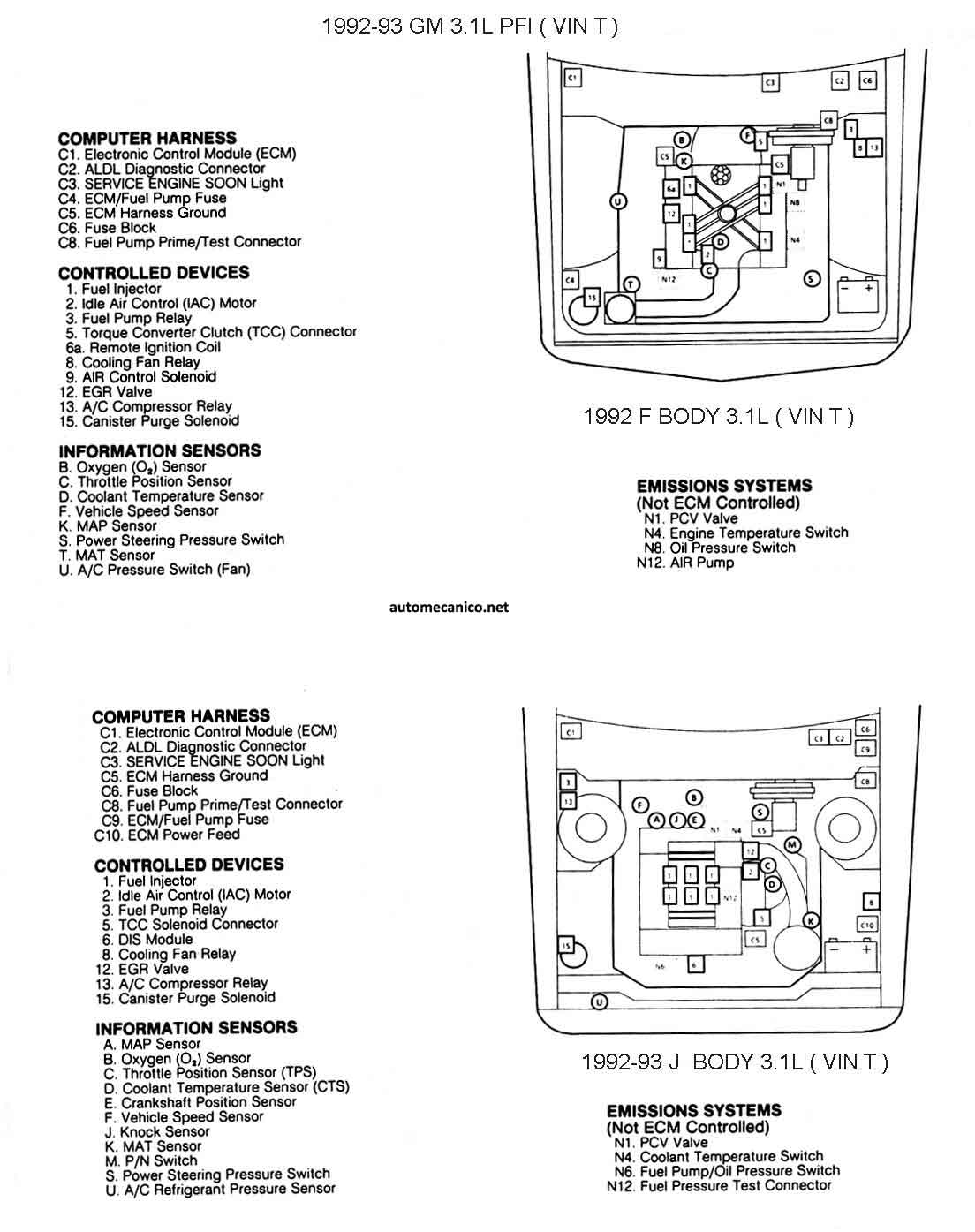

| 1992/93 - 3.1L VIN T PFI BODY F y J | CEC UBIC. DE COMP. |
| 1992/93 - 3.1L VIN T PFI BODY L y W | CEC UBIC. DE COMP. |
| 1993 - 3.1L VIN T PFI CALIF | CEC UBIC. DE COMP. |
| 1989/91 - 3.1L PFI | ESQUEMA ELECTRICO |

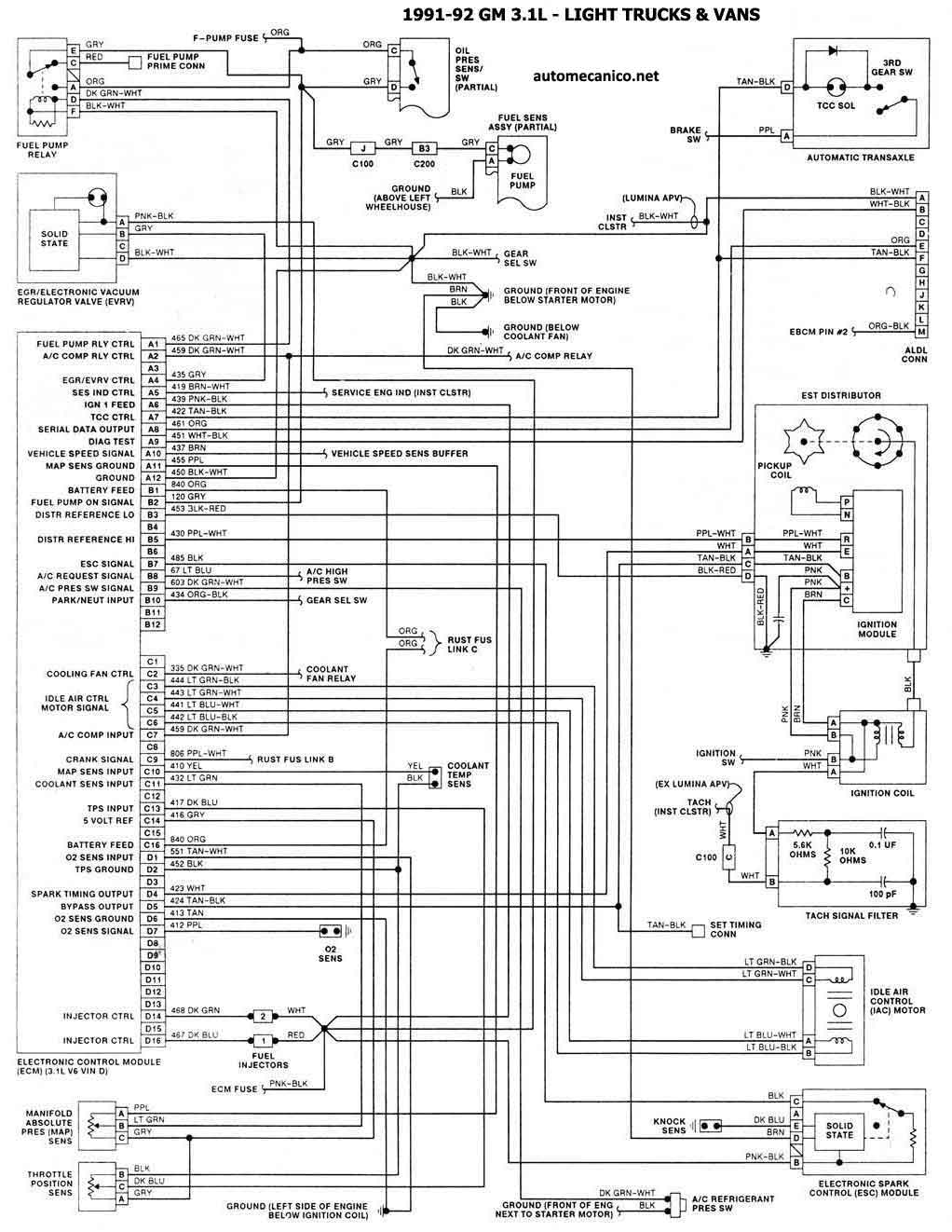

| 1991/92 - 3.1L PFI | ESQUEMA ELECTRICO |
| 1992/93 - 3.1L PFI | ESQUEMA ELECTRICO |
| 1993 - 3.1L TBI LIGHT TRUCKS y VANS | ESQUEMA ELECTRICO |
| 1995 - 3.1L Grand prix -Control motor | ESQUEMA ELECTRICO 1/4 |
| 1995 - 3.1L Grand prix-Control motor | ESQUEMA ELECTRICO 2/4 |
| 1995 - 3.1L Grand prix-Control motor | ESQUEMA ELECTRICO 3/4 |
| 1995 - 3.1L Grand prix-Control motor | ESQUEMA ELECTRICO 4/4 |
