| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - HONDA ACCORD 1986/93 |
HONDA Accord - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| HONDA ACCORD - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - 1986/93 |

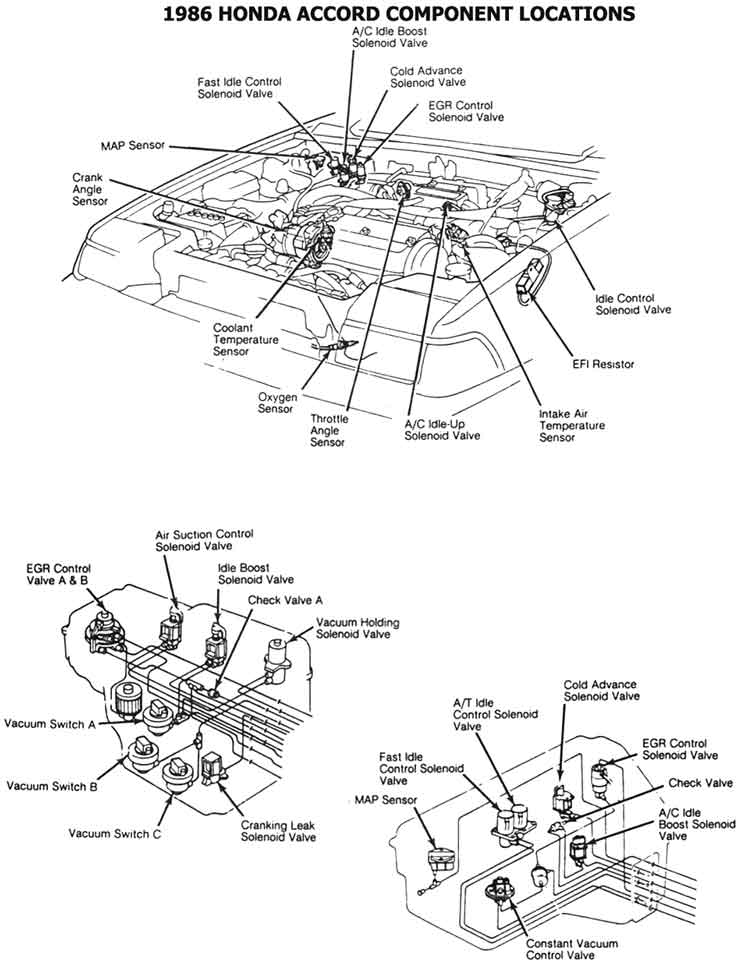

| 1986 | UBICACION DE COMP. |

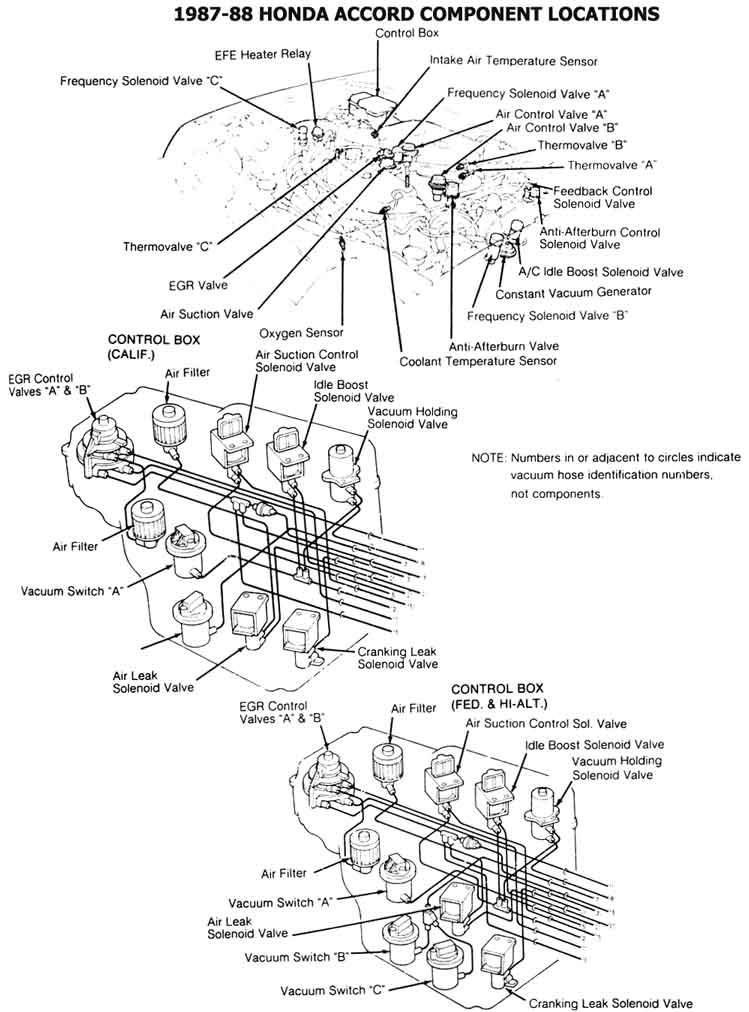

| 1987-88 | UBICACION DE COMP. |

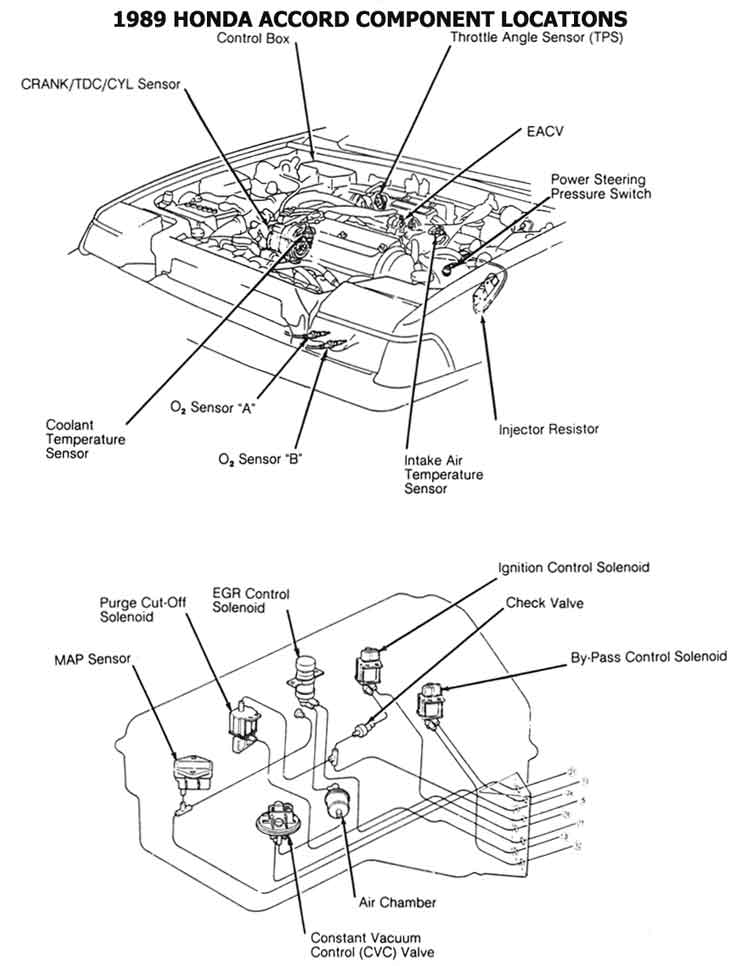

| 1989 | UBICACION DE COMP. |

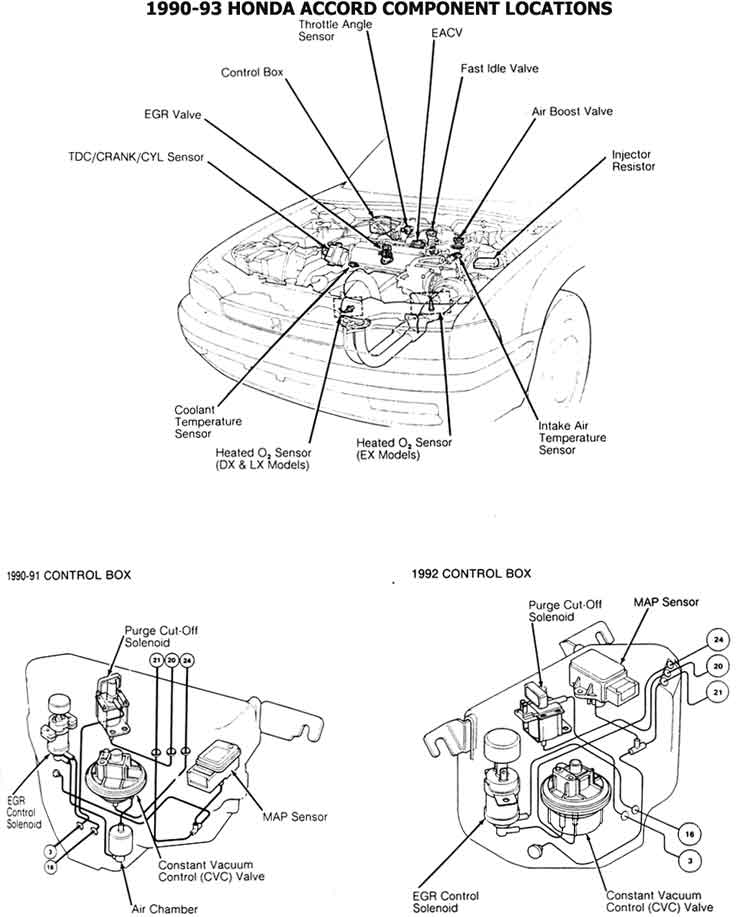

| 1990-93 | UBICACION DE COMP. |

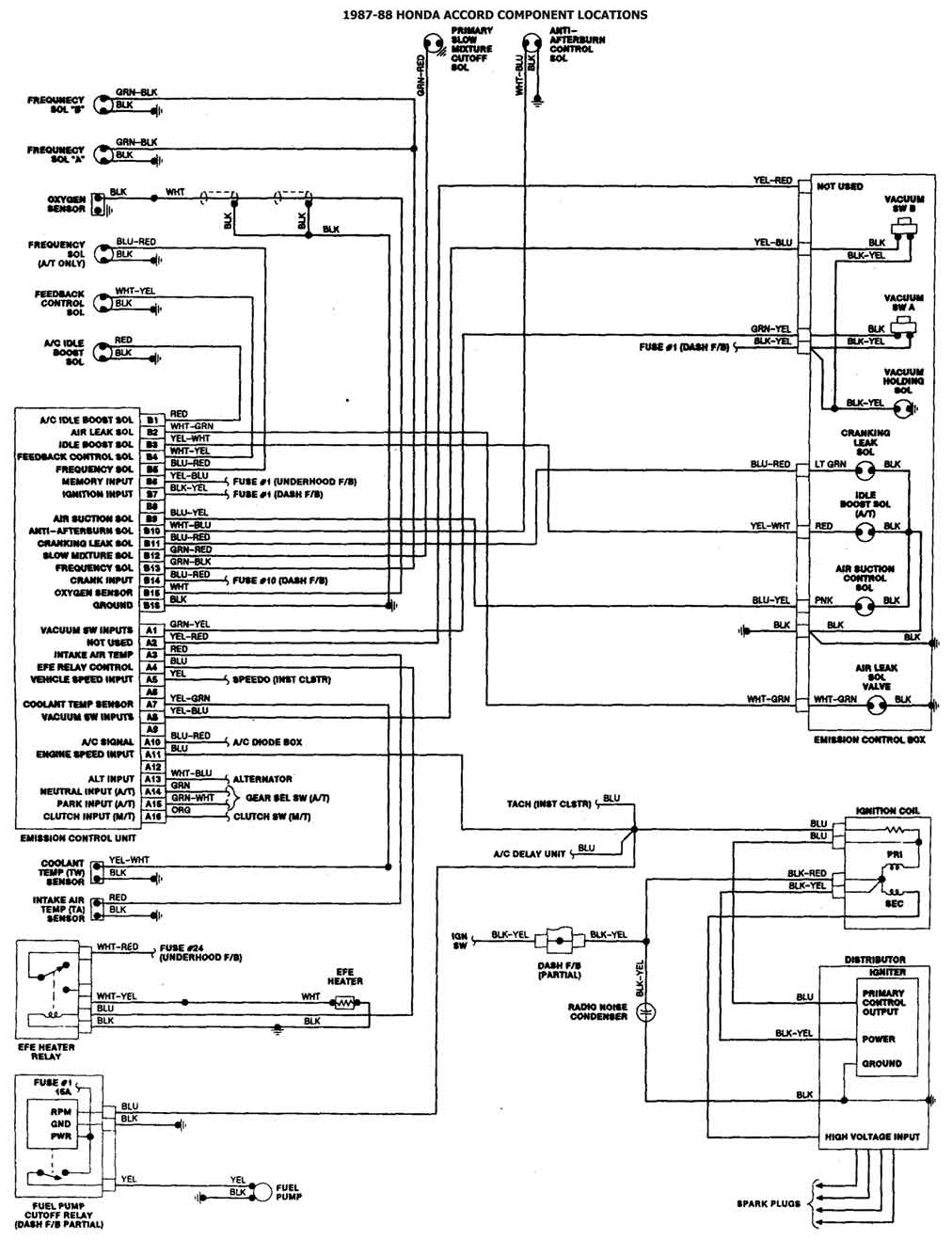

| 1986-88 | ESQUEMAS ELECTRICOS |
| 1989-93 | ESQUEMAS ELECTRICOS |
