DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - HYUNDAI 1986/97

HYUNDAI : Excel, Elantra, Sonata, Scoupe - Diagramas 1986/97 - circuito electrico
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
HYUNDAI:  EXCEL | ELANTRA | SONATA | SCOUPE - ESQUEMAS - DIAGRAMAS - 1986/97
EXCEL

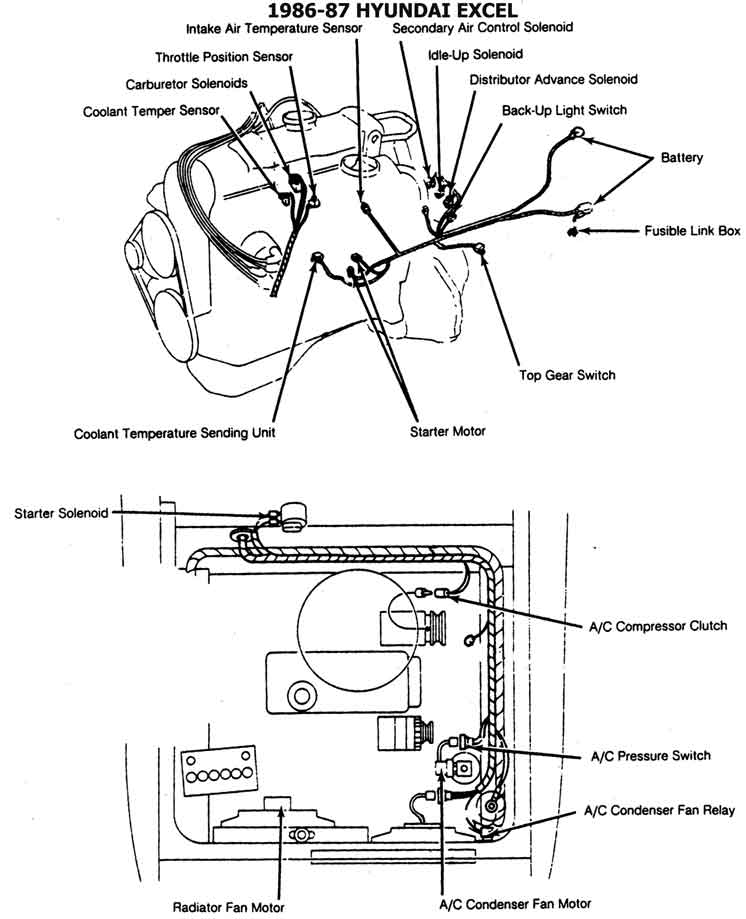

1986-87 - EXCEL UBICACION DE COMP.

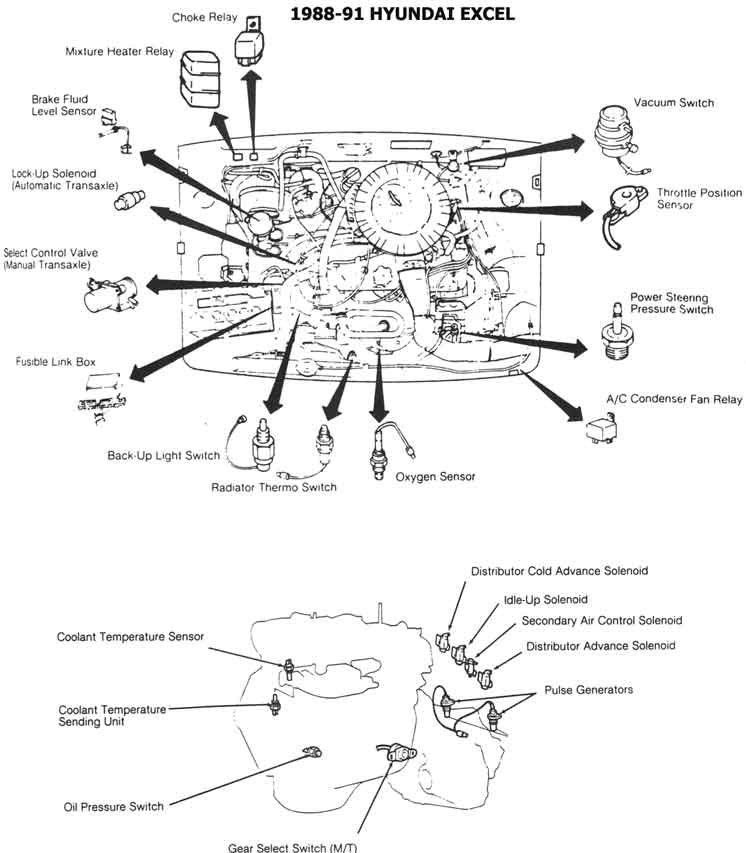

1988-91 - EXCEL UBICACION DE COMP.

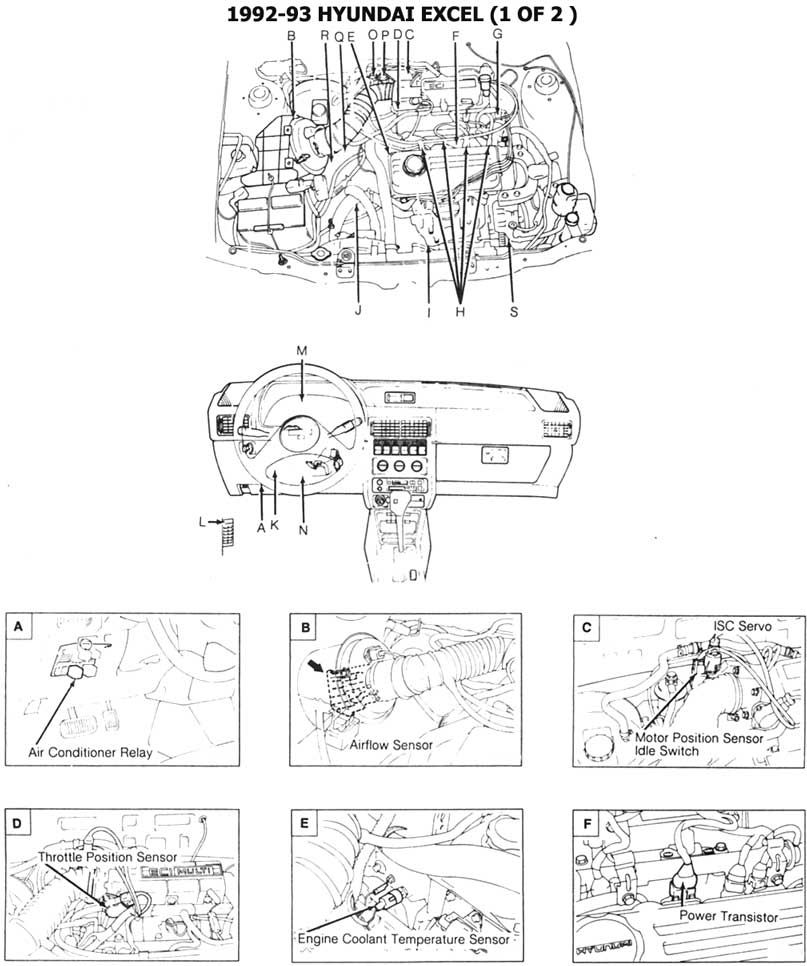

1992-93 - EXCEL 1/2 UBICACION DE COMP.

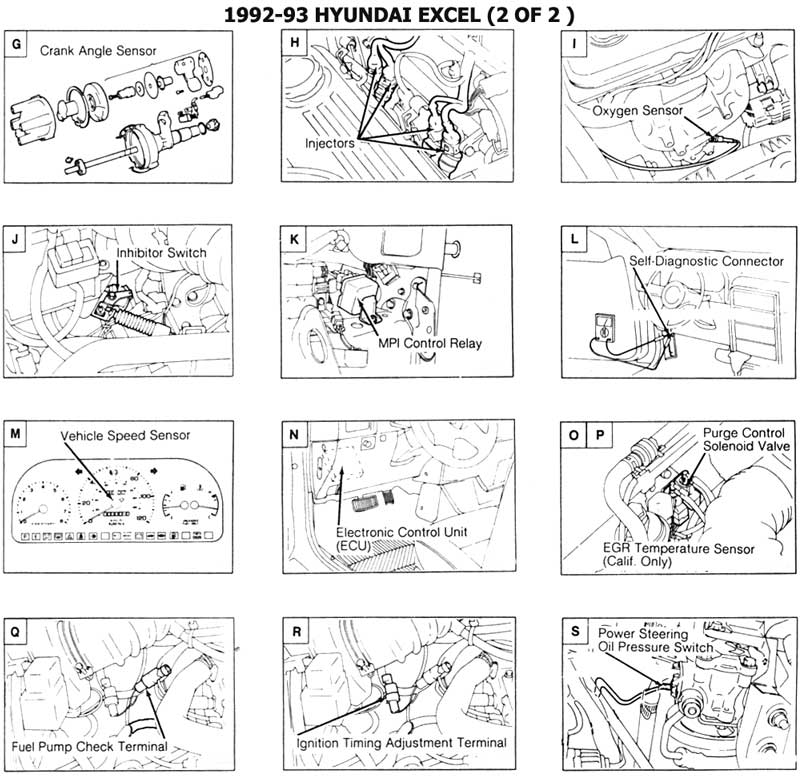

1992-93 - EXCEL2/2 UBICACION DE COMP.

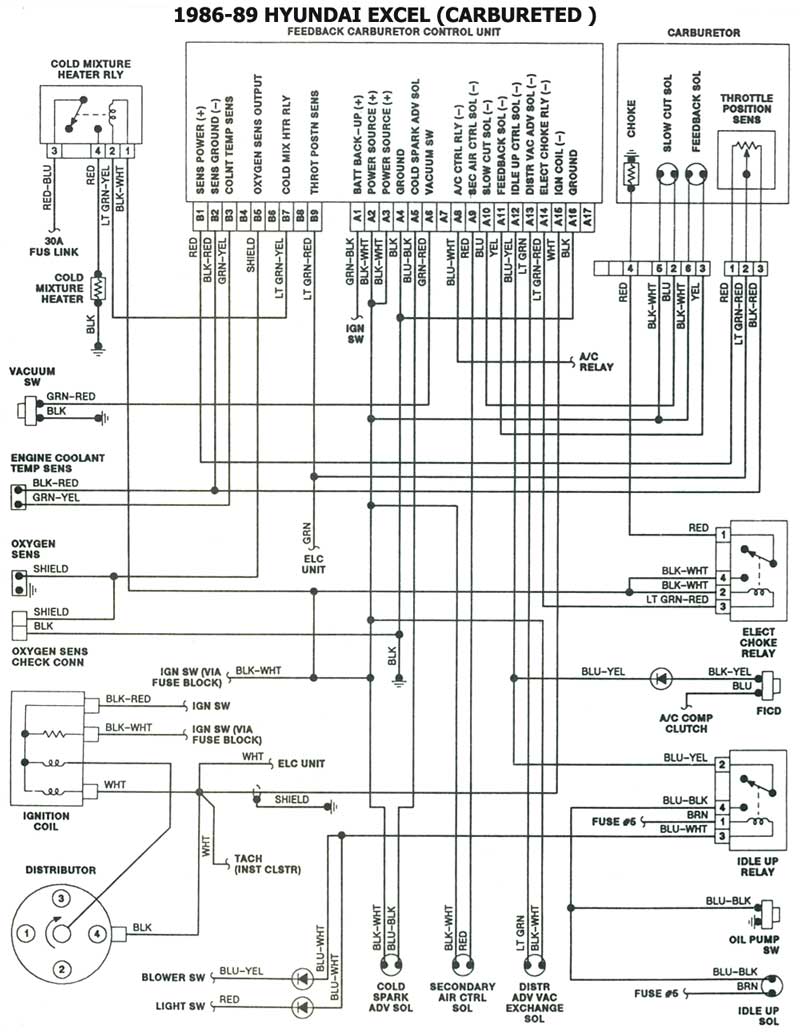

1986-89 - EXCEL CARB. ESQUEMAS ELECTRICOS
1990-93 - EXCEL FUEL INJECTION ESQUEMAS ELECTRICOS
ELANTRA

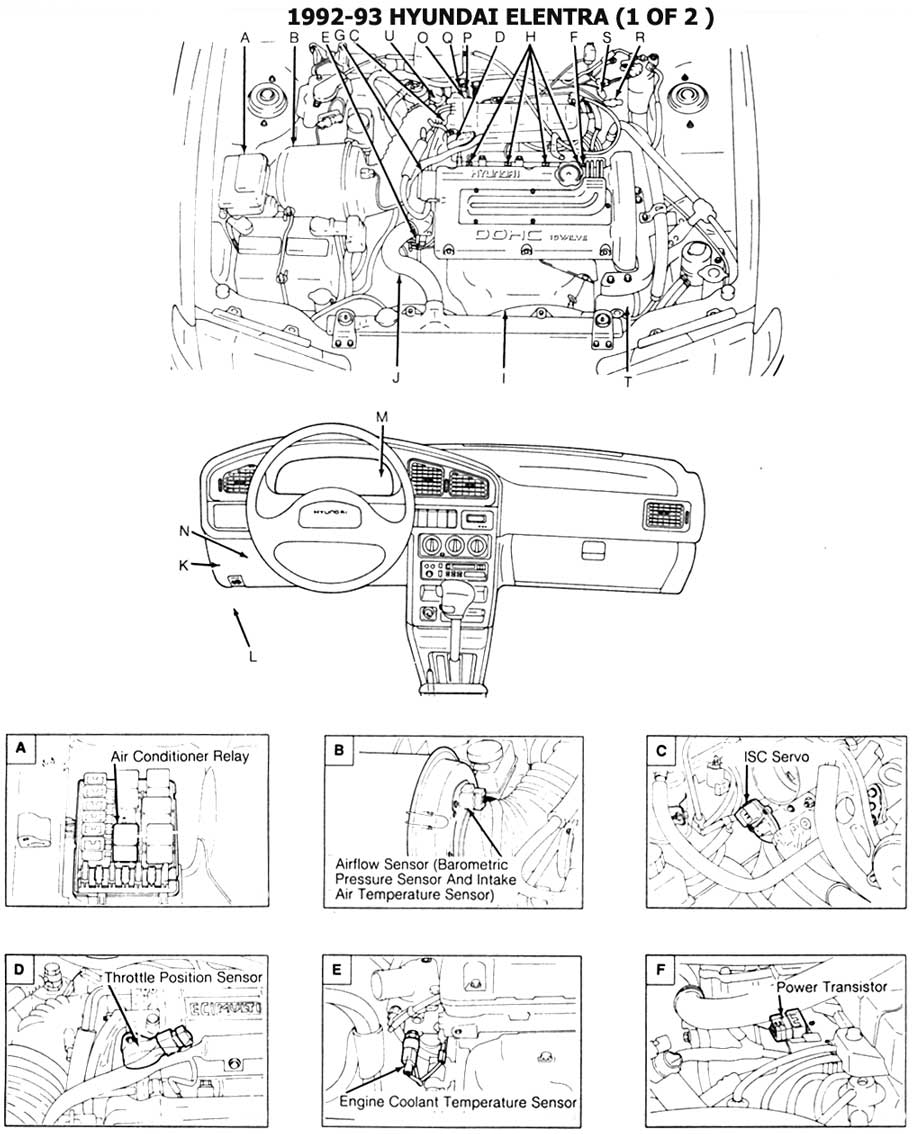

1992-93 - 1/2 UBICACION DE COMP.

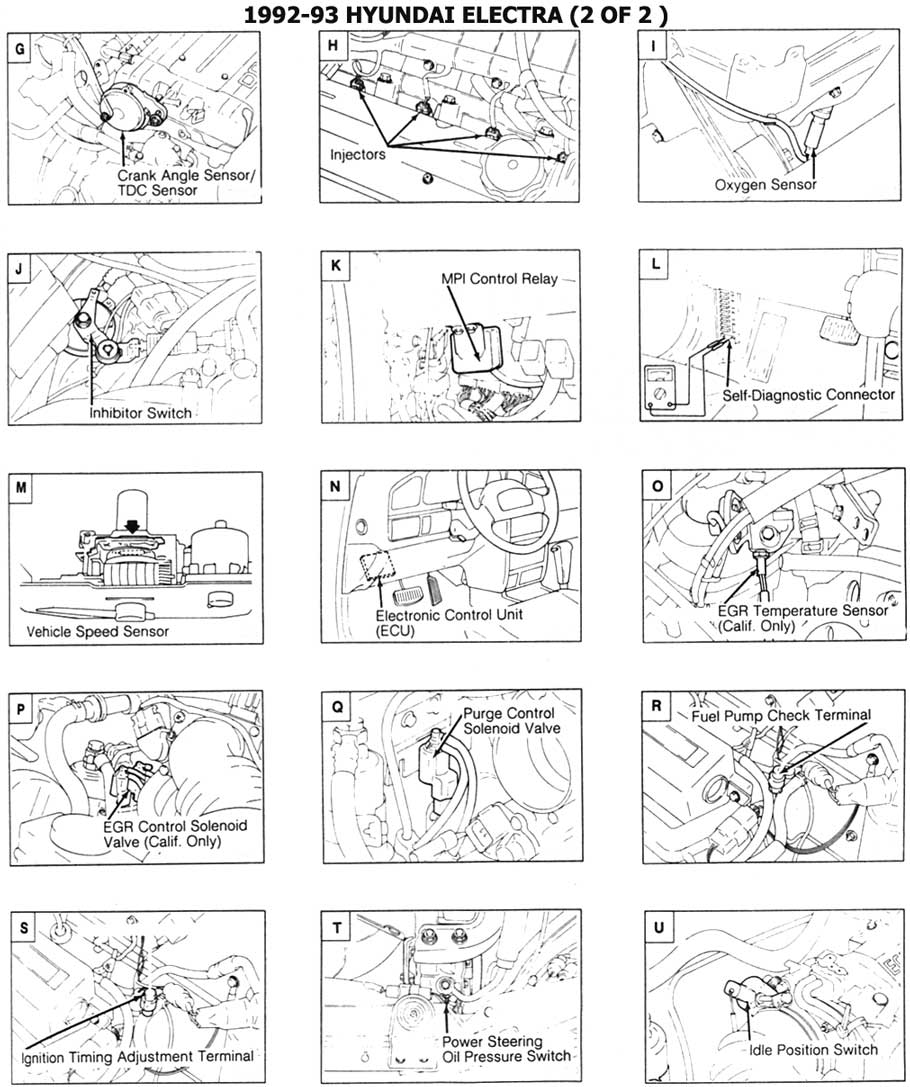

1992-93 - 2/2 UBICACION DE COMP.

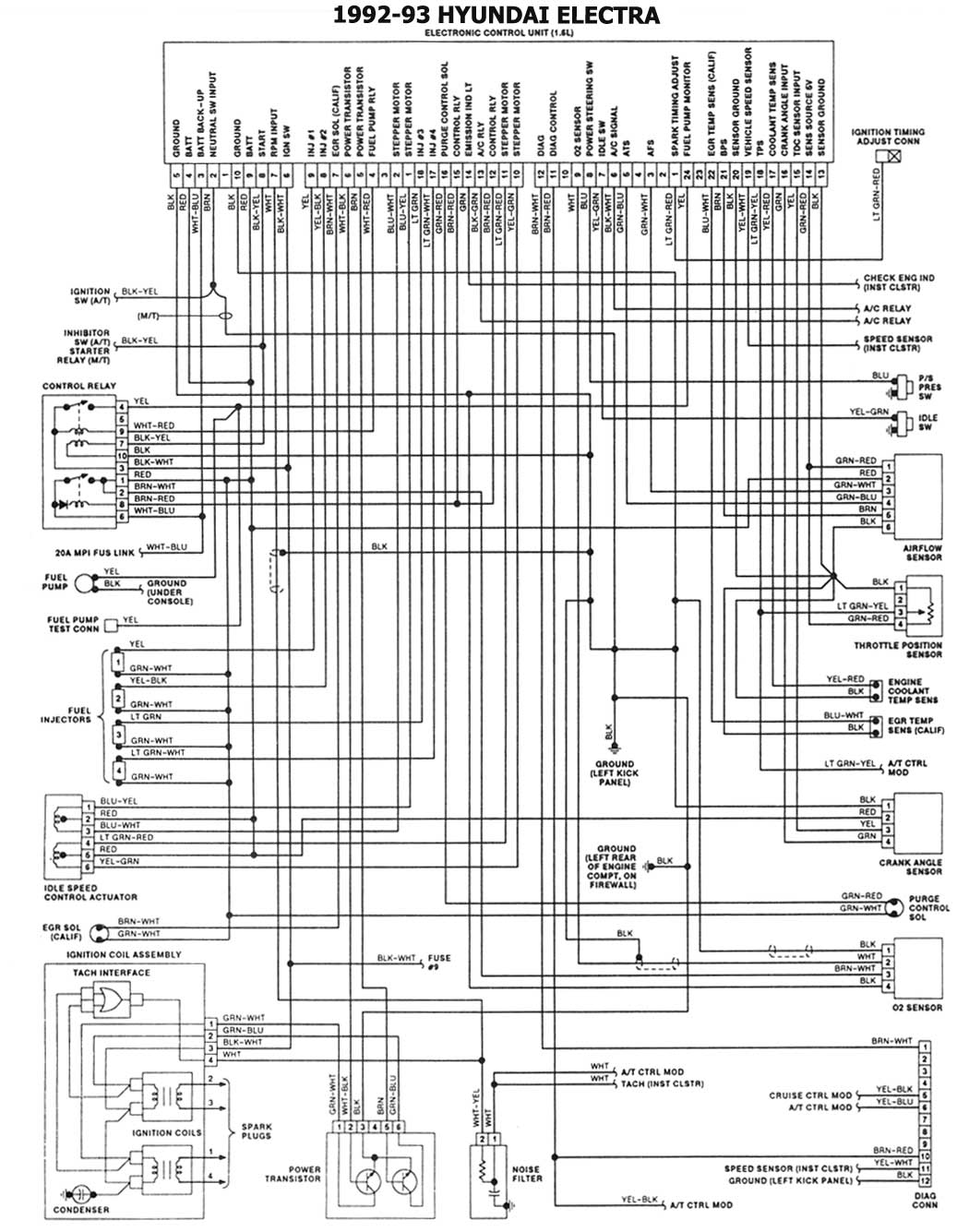

1992-93 ESQUEMAS ELECTRICOS
SONATA

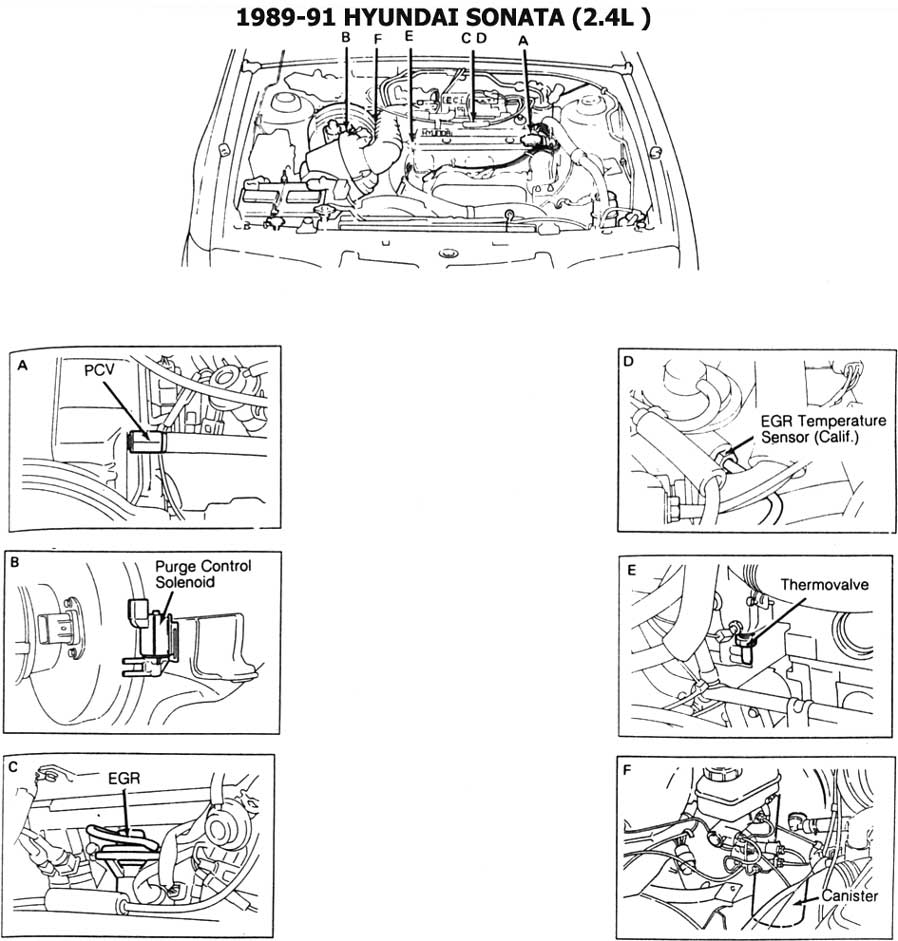

1989-91 - 2.4L UBICACION DE COMP.

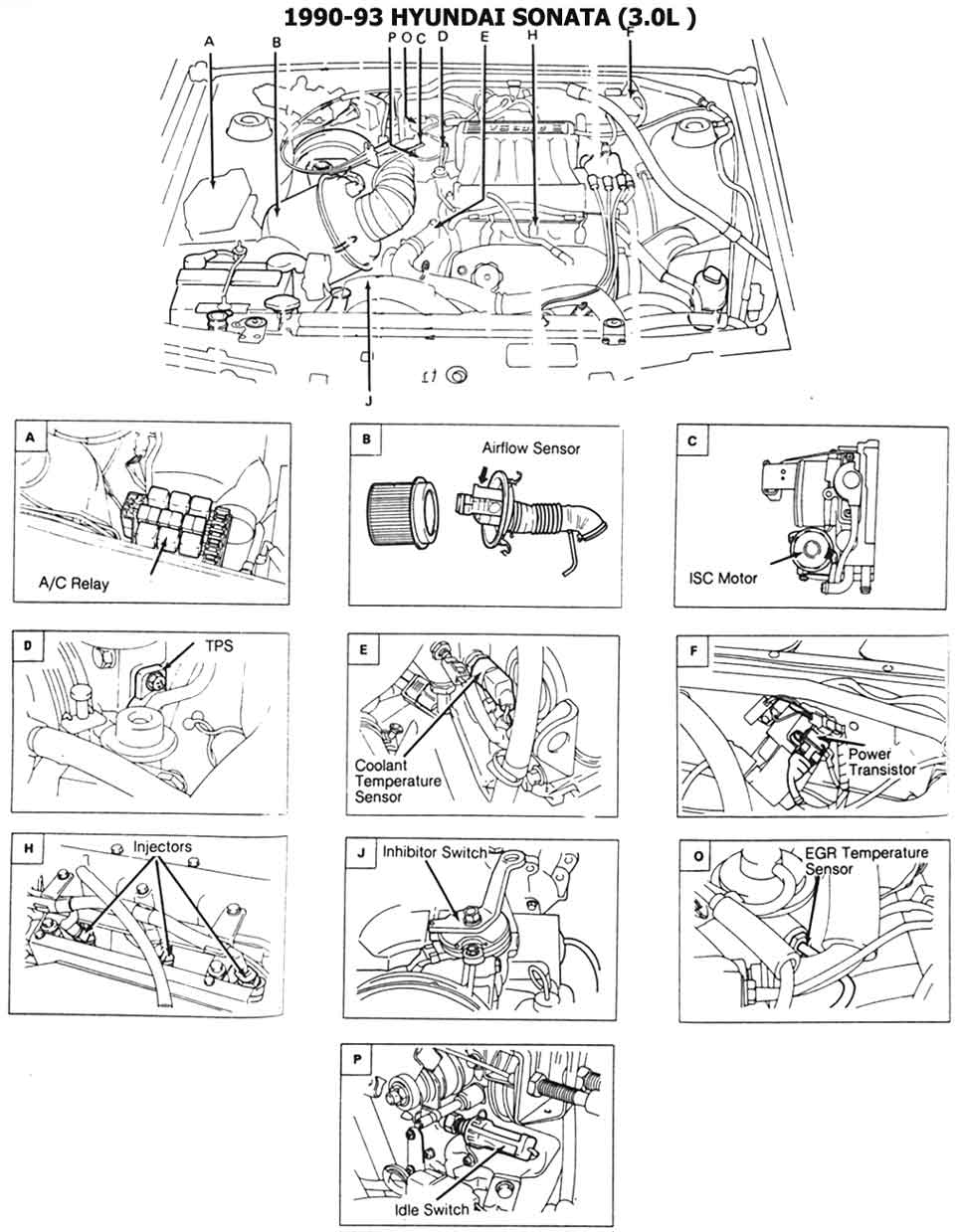

1990-93 - 3.0L UBICACION DE COMP.

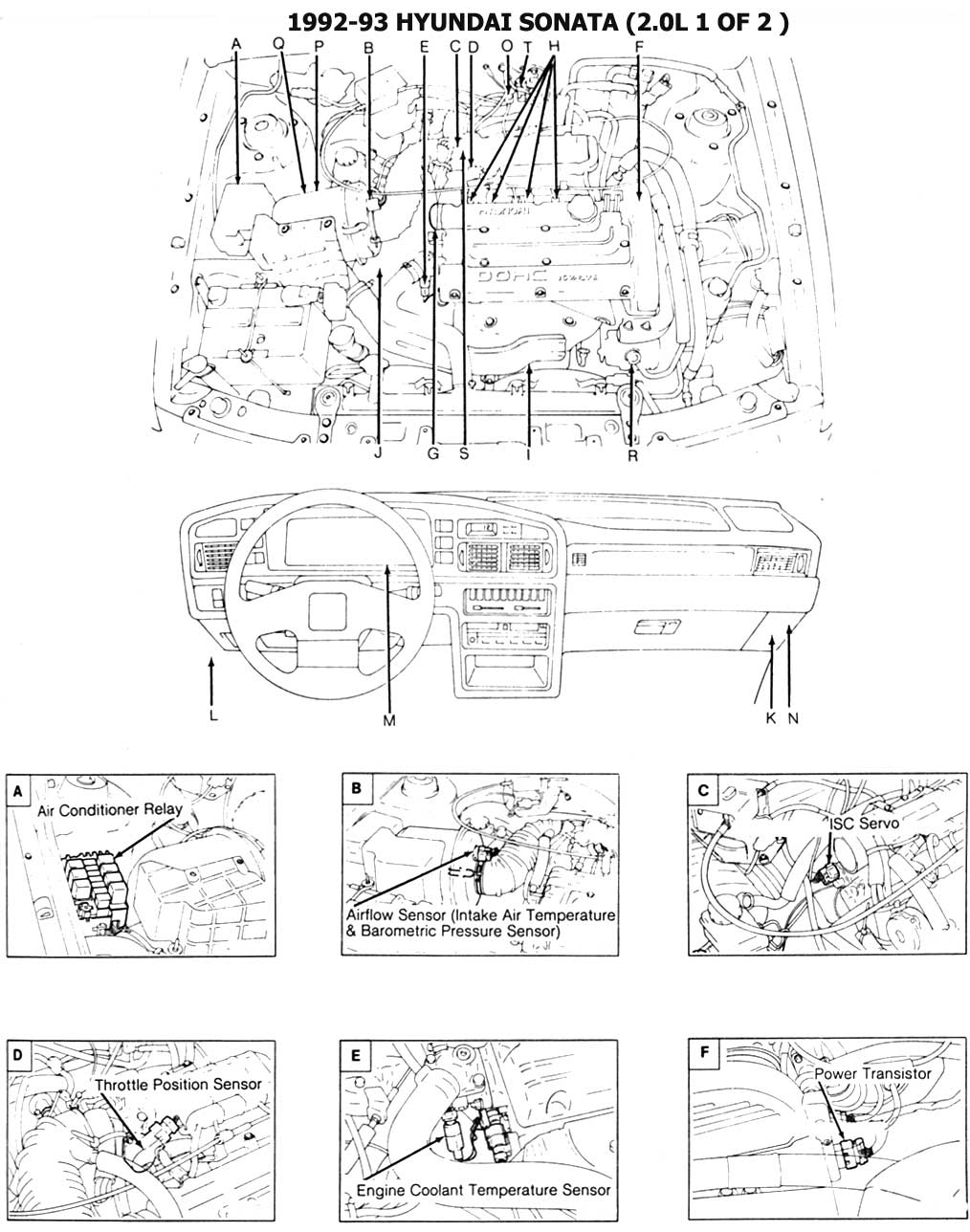

1992-93 - 2.0L 1/2 UBICACION DE COMP.

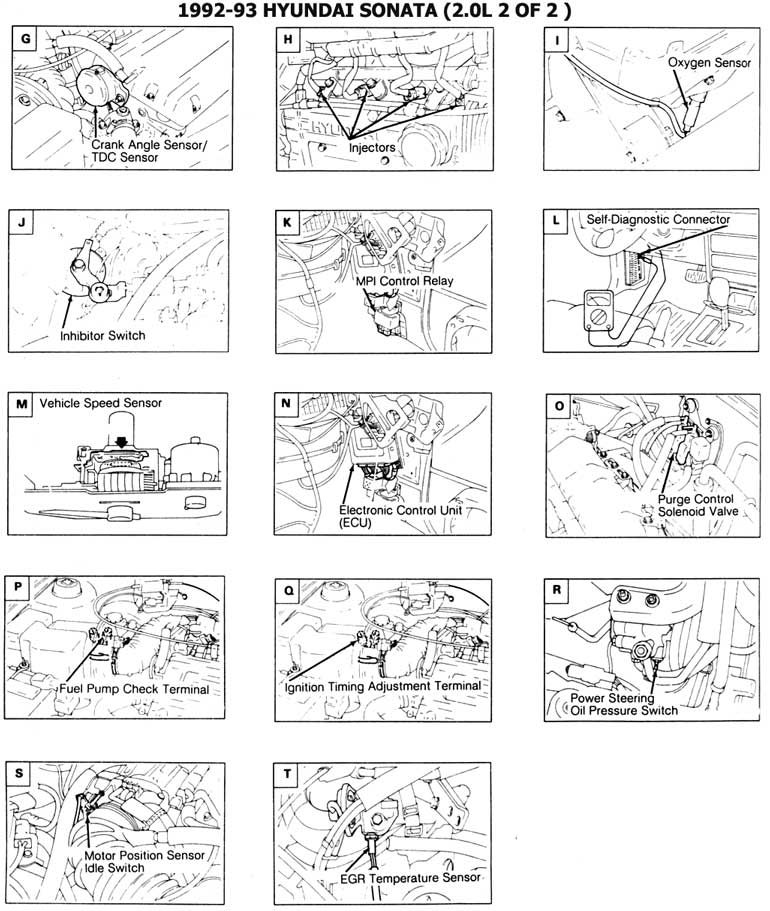

1992-93 - 2.0L 2/2 UBICACION DE COMP.
1989-93 - 2.0L 2.4L ESQUEMAS ELECTRICOS

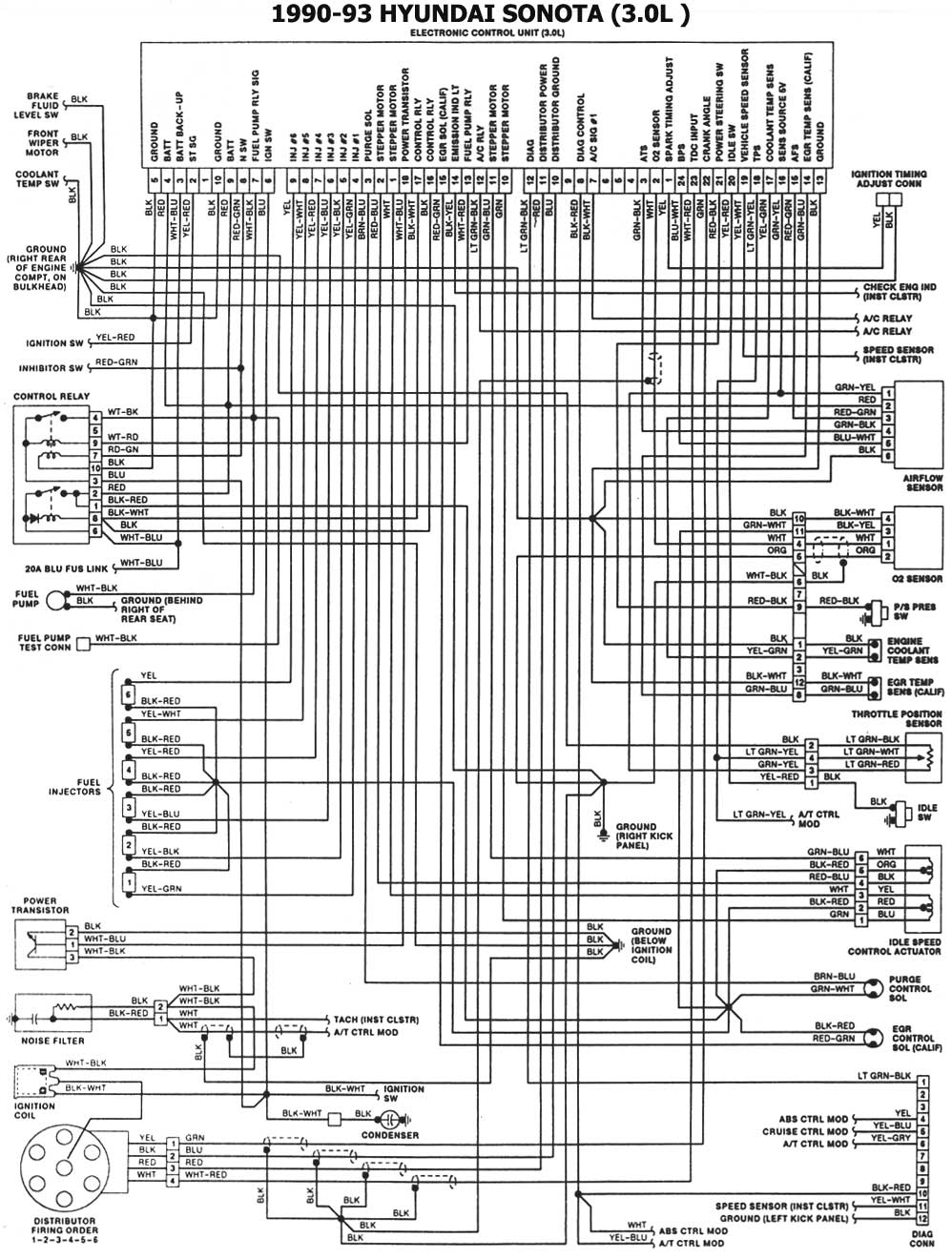

1990-93 - 3.0L ESQUEMAS ELECTRICOS
SCOUPE

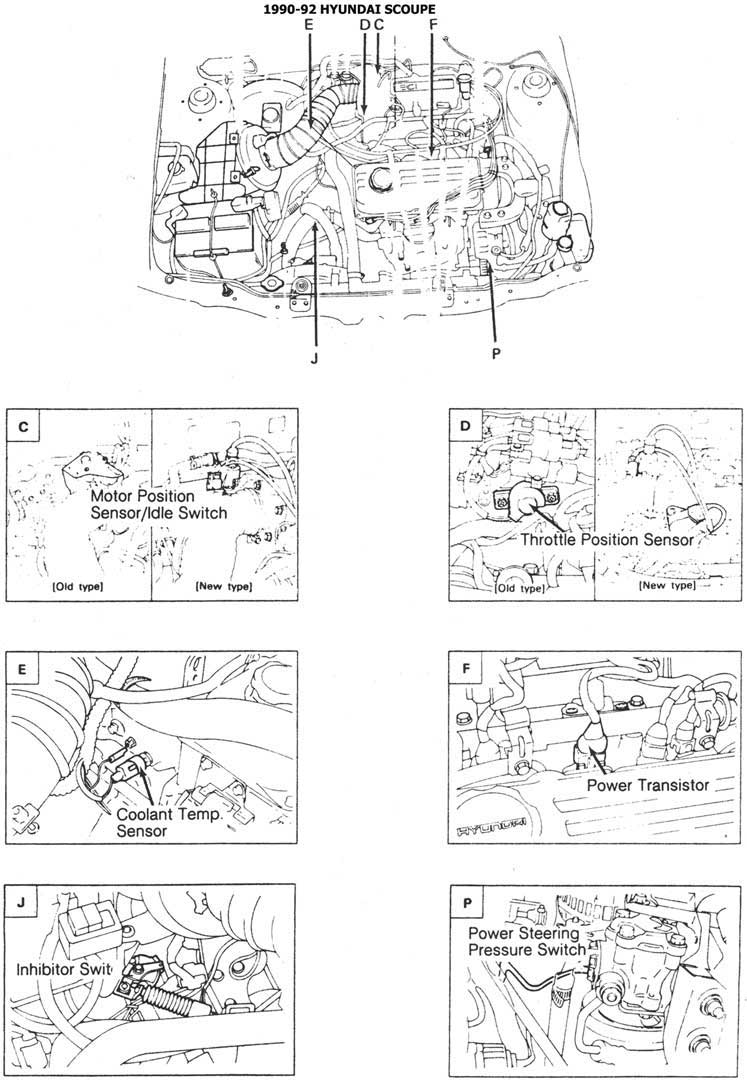

1991-92 UBICACION DE COMP.

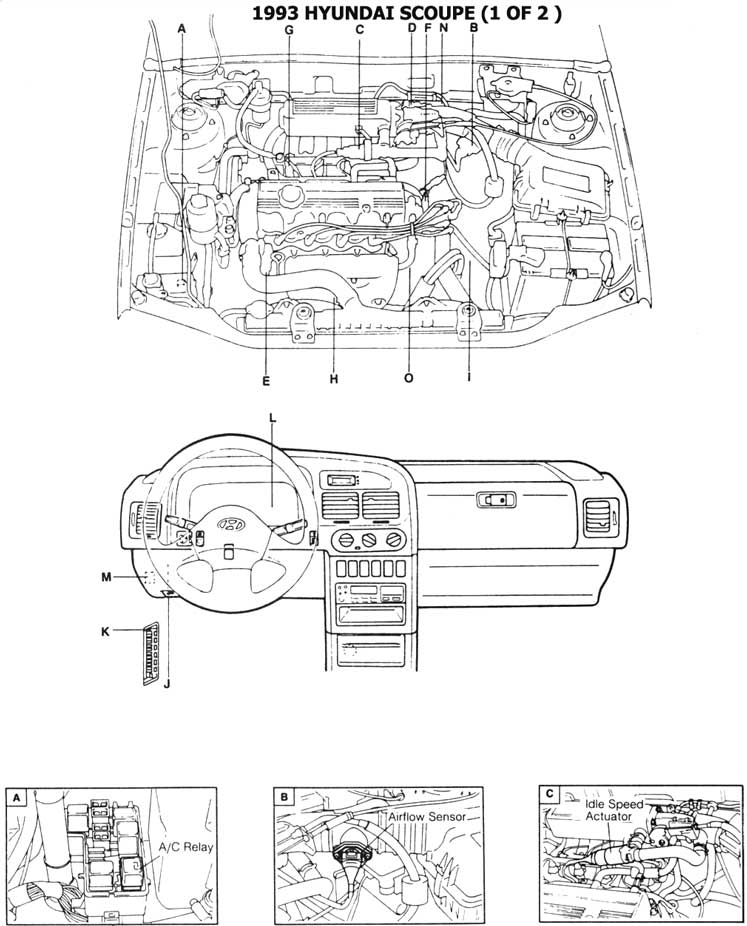

1993 - 1/2 UBICACION DE COMP.

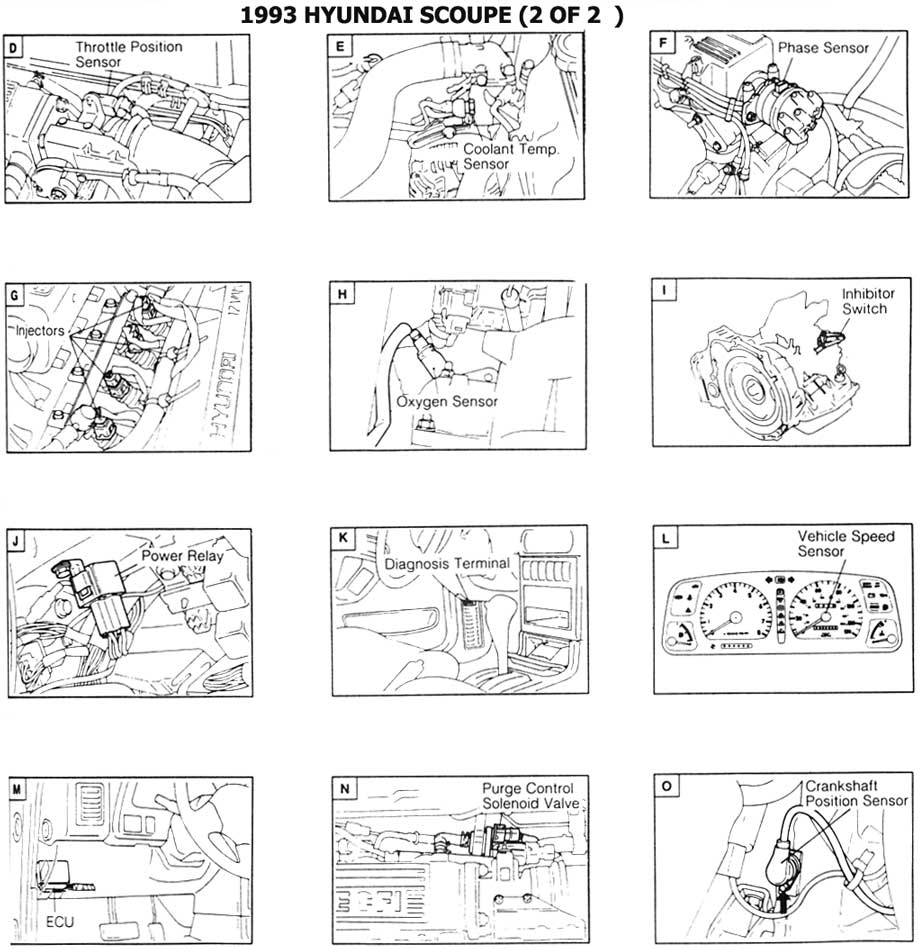

1993 - 2/2 UBICACION DE COMP.
1990-92 ESQUEMAS ELECTRICOS

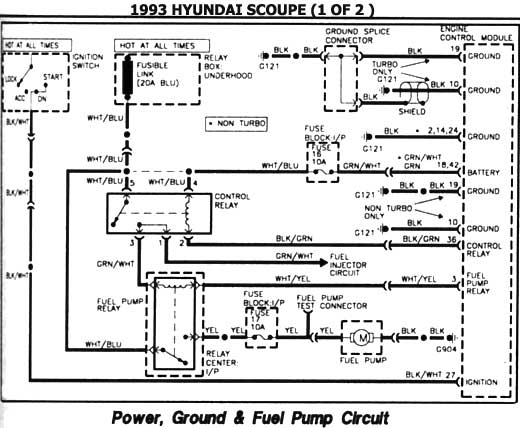

1993 -  BOMBA DE GASOLINA ESQUEMAS ELECTRICOS
1993 - INJECT Y VALV DE CONTROL ESQUEMAS ELECTRICOS

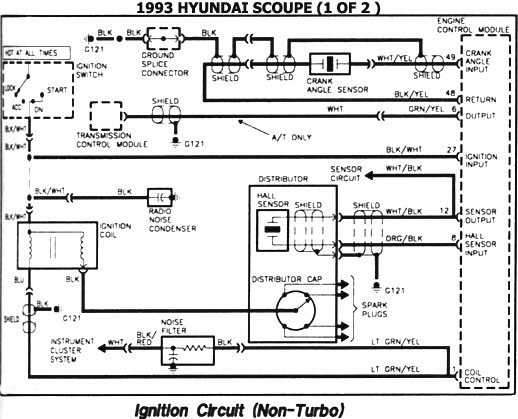

1993 -ENCENDIDO - NO TURBO ESQUEMAS ELECTRICOS
1993 - SENSORES - NO TURBO ESQUEMAS ELECTRICOS
1993 -  ENCENDIDO -TURBO ESQUEMAS ELECTRICOS

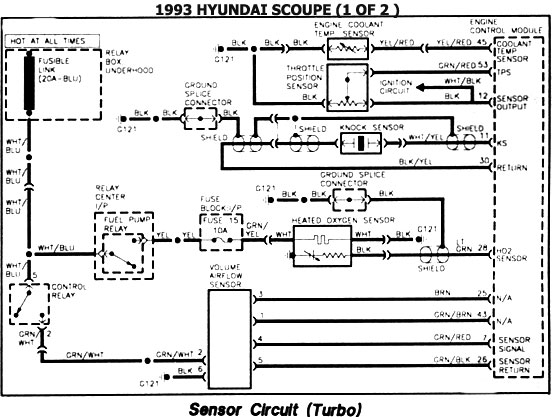

1993 - SENSORES -TURBO ESQUEMAS ELECTRICOS
1986/97 - EXCEL- ACCENT  CONTROL DE MOTOR
1998 - ACCENT, ELANTRA, SONATA, TIBURON CONTROL DE MOTOR
