| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - INFINITI 1990/93 |
INFINITI - Diagramas, Esquemas1990/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| INFINITI: G20 | J30 | M30 | Q45 1990/93 - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES- |

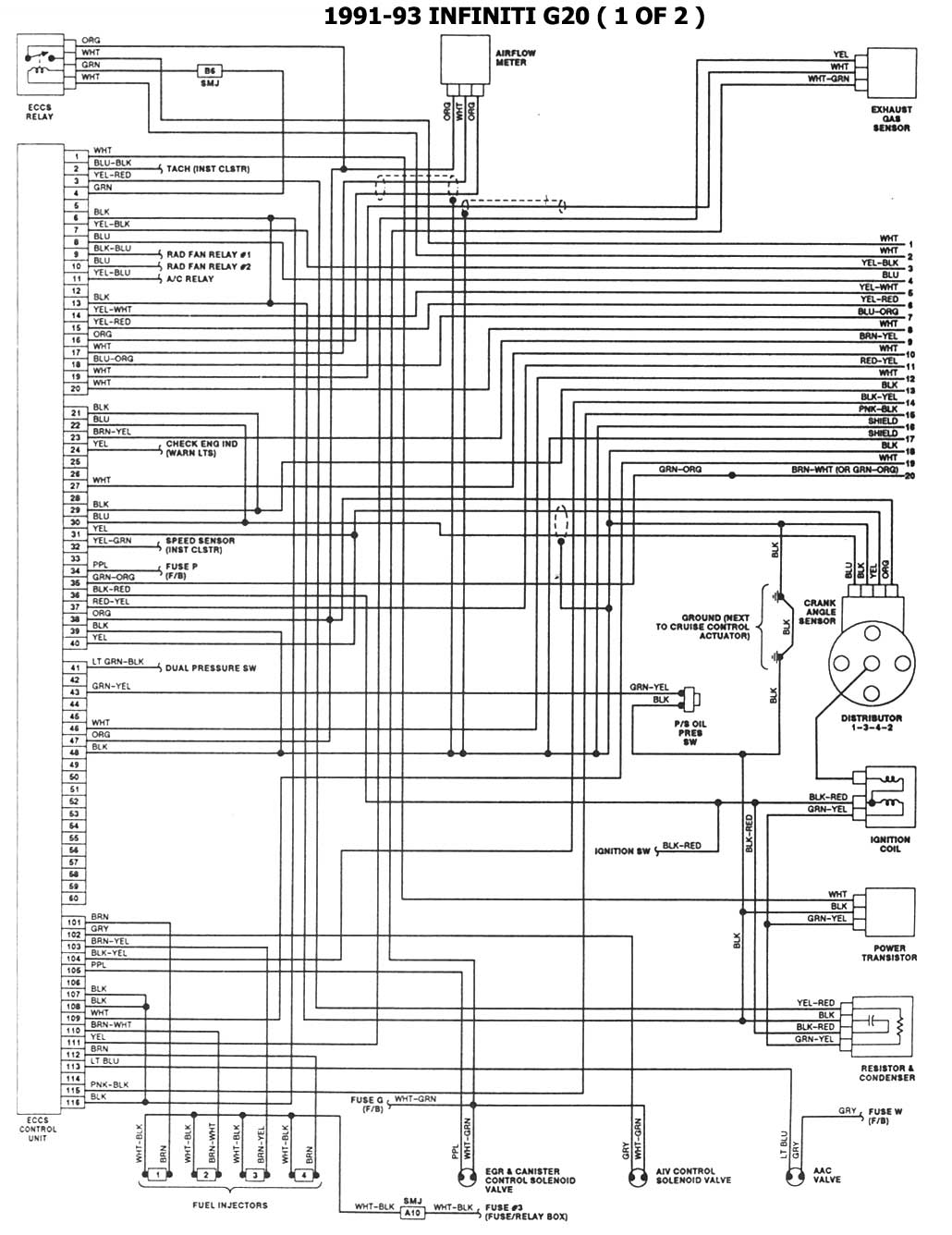

| G20 | |

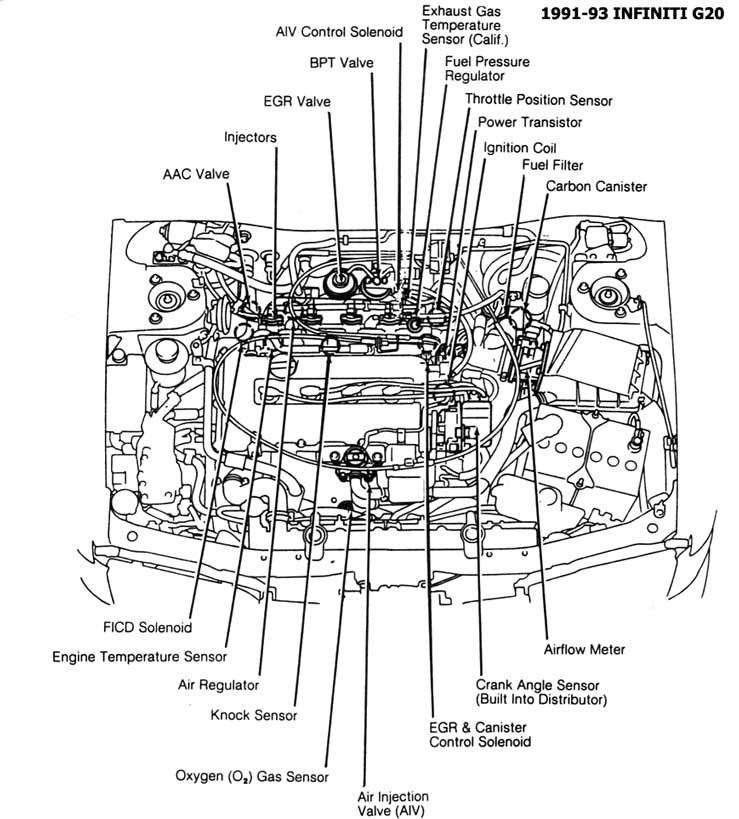

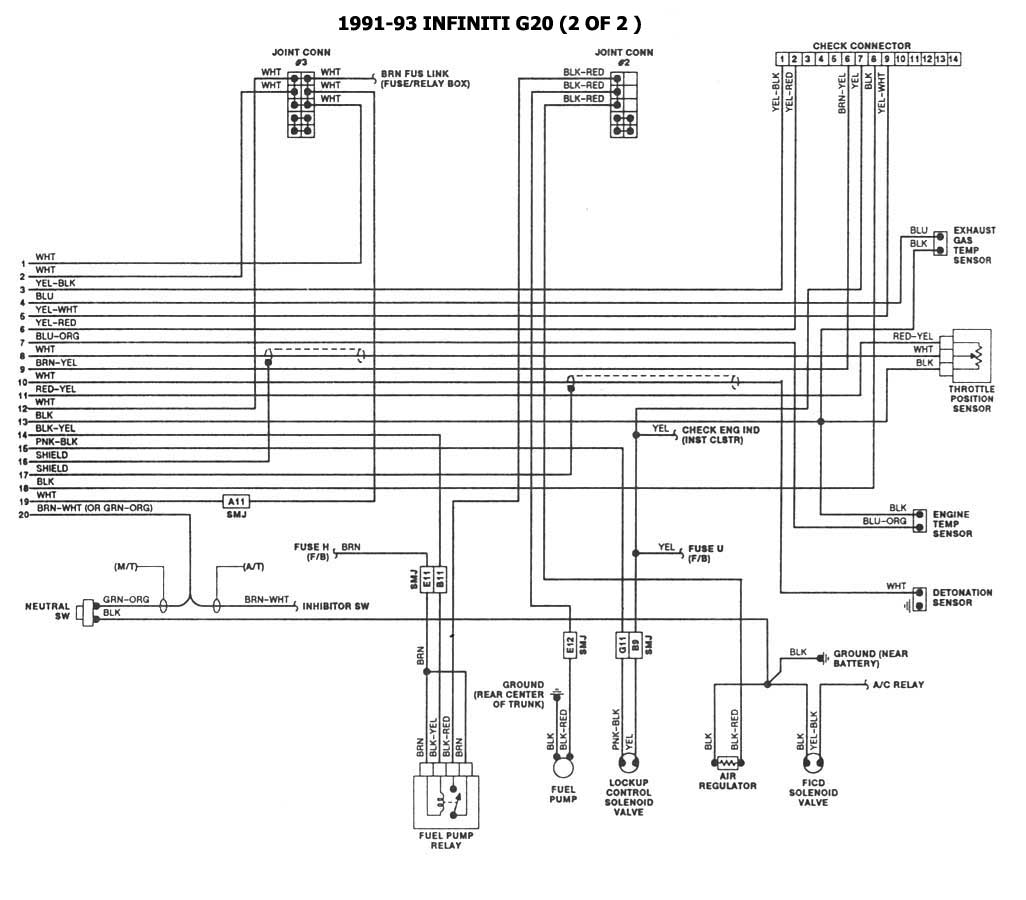

| 1991-93 - G20 | UBIC. DE COMP. |
| 1991-93 - G20 | UBIC. DE COMP. |
| 1991-93 - G20 | UBIC. DE COMP. |
| J30 | |

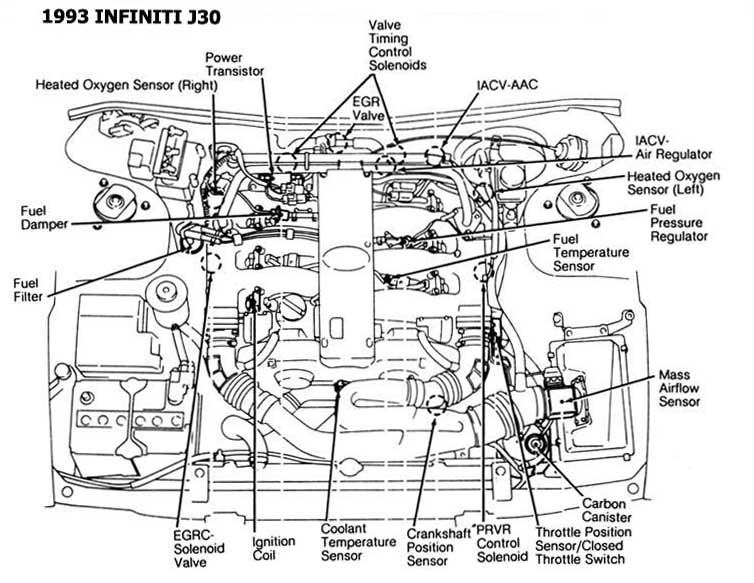

| 1993 - J30 | UBIC. DE COMP. |

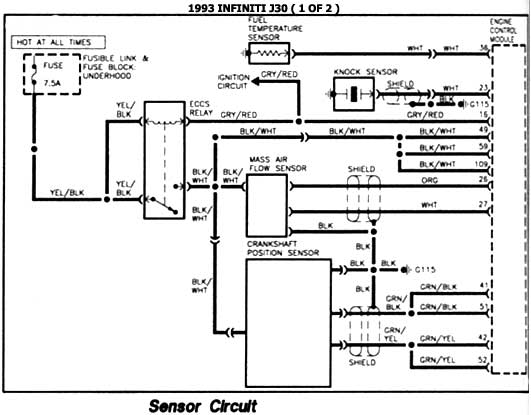

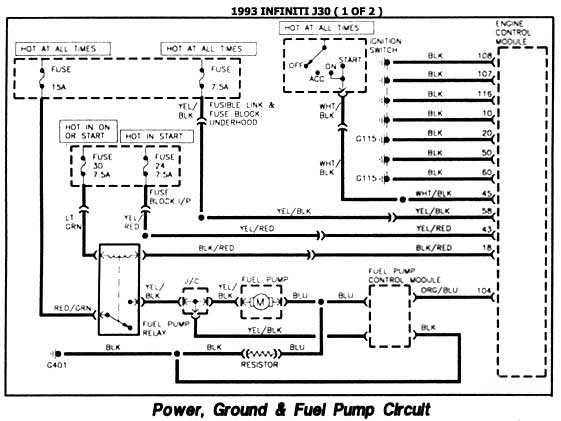

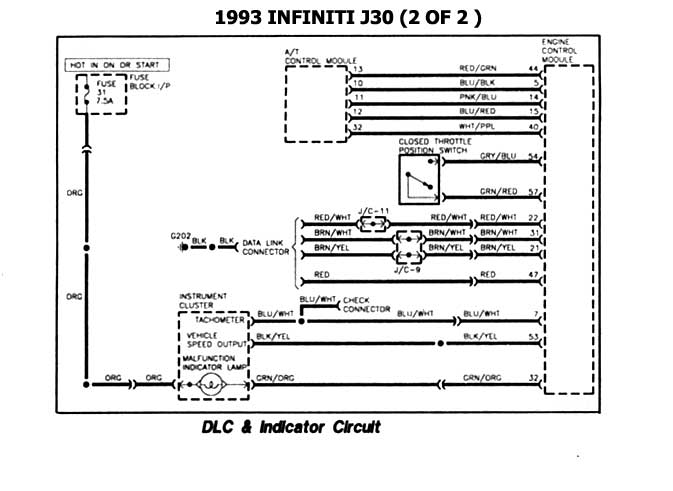

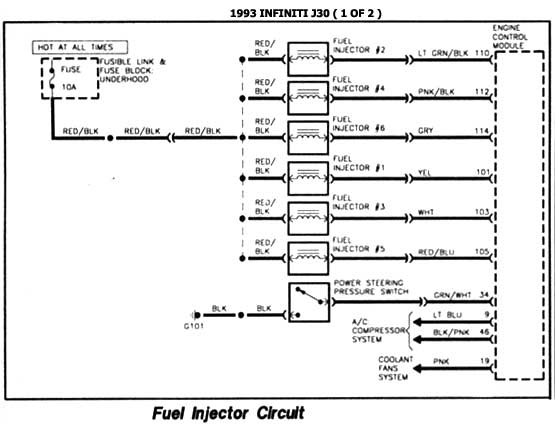

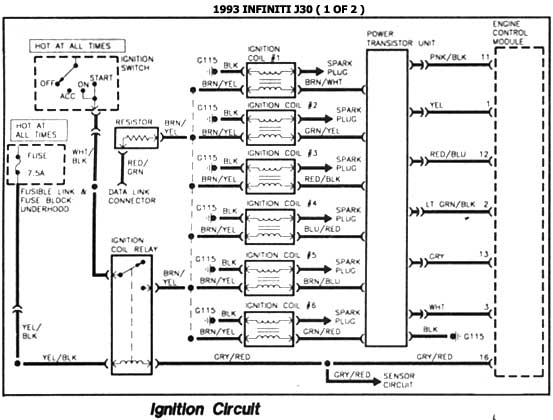

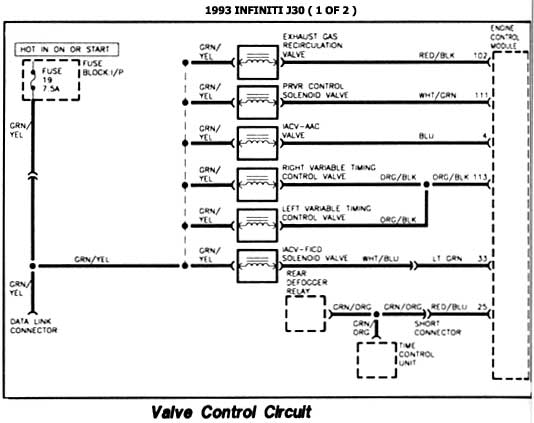

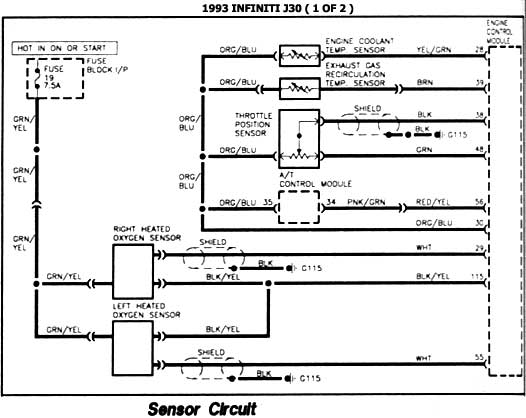

| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| 1993 - J30 | ESQUEMAS ELECTRICOS |
| M30 | |

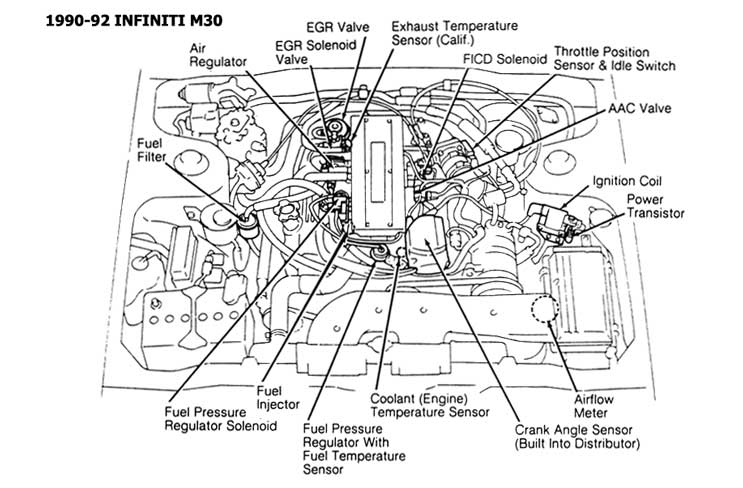

| 1990-92 - M30 | UBIC. DE COMP. |

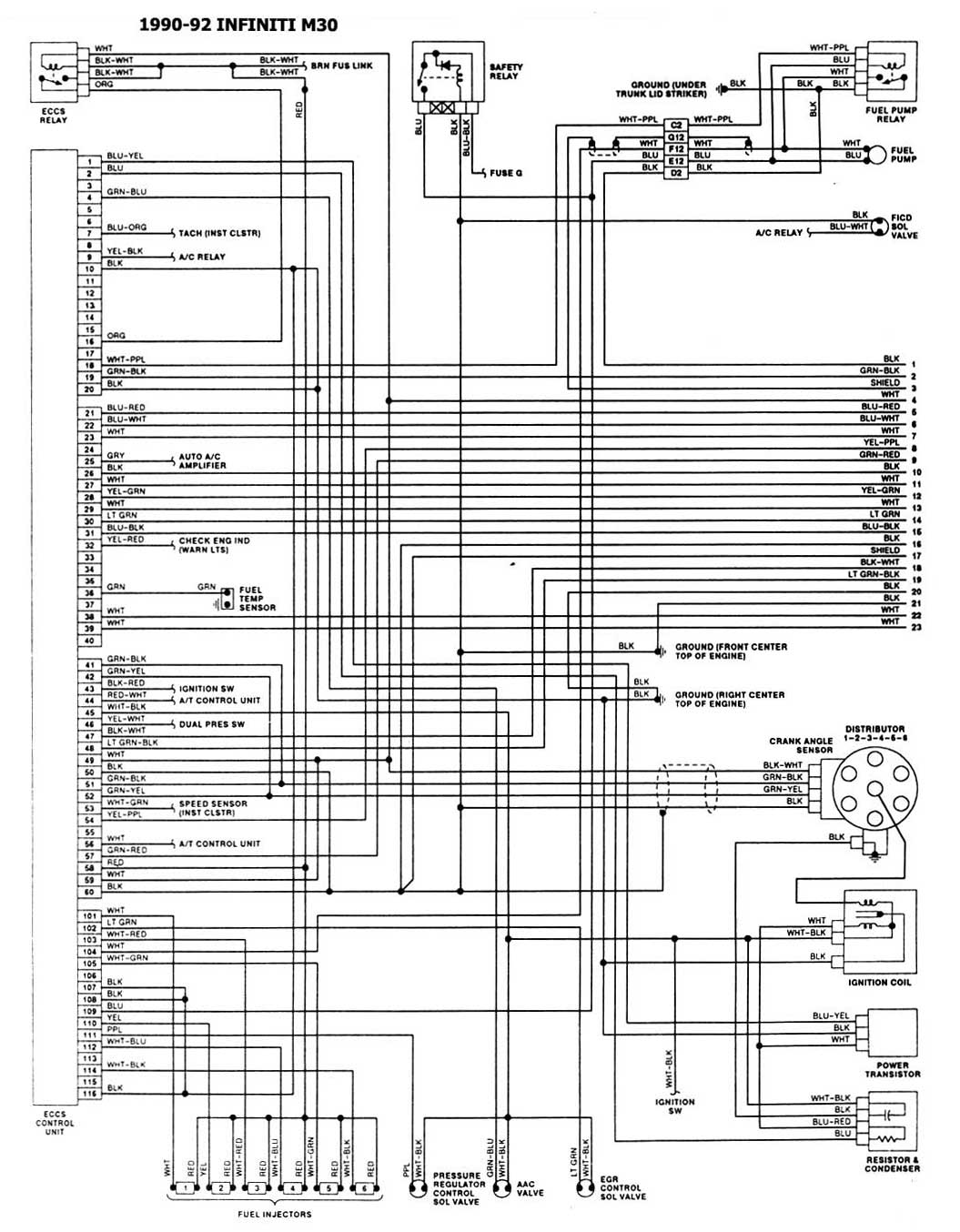

| 1990-92 - M30 | ESQUEMAS ELECTRICOS |
| 1990-92 - M30 | ESQUEMAS ELECTRICOS |
| Q45 | |

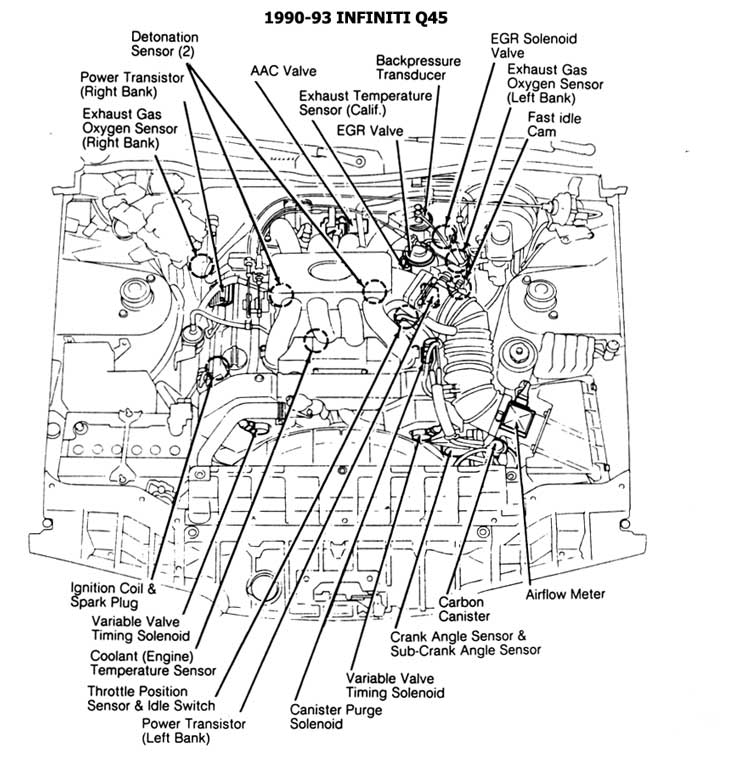

| 1990-93 - Q45 | UBIC. DE COMP. |

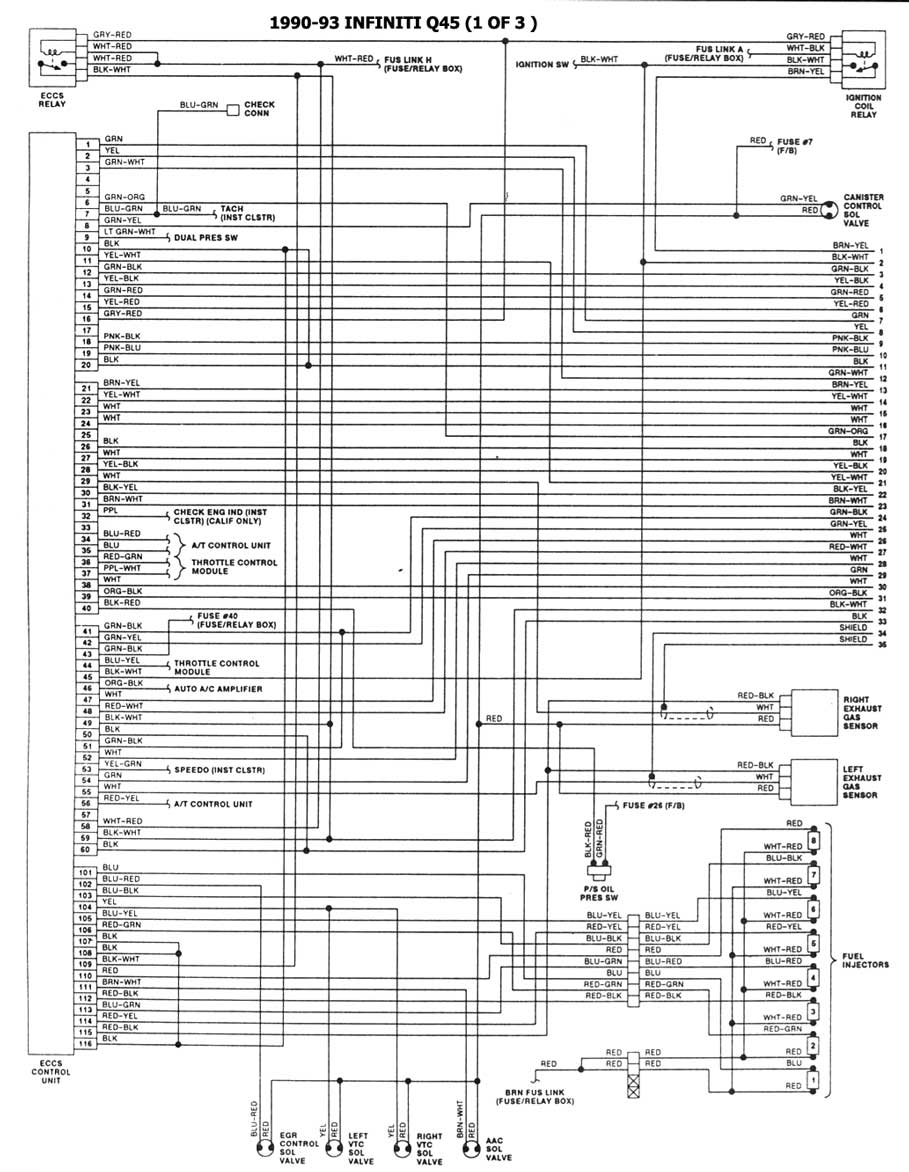

| 1990-92 - Q45 | ESQUEMAS ELECTRICOS |
