| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - LEXUS 1990/93 |
LEXUS, Diagramas, Esquemas 1990/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| LEXUS : - ES250 | ES300 | GS300 | LS400| SC300| SC400 - ESQUEMAS - DIAGRAMAS - 1990/93 - |
| ES250 | |

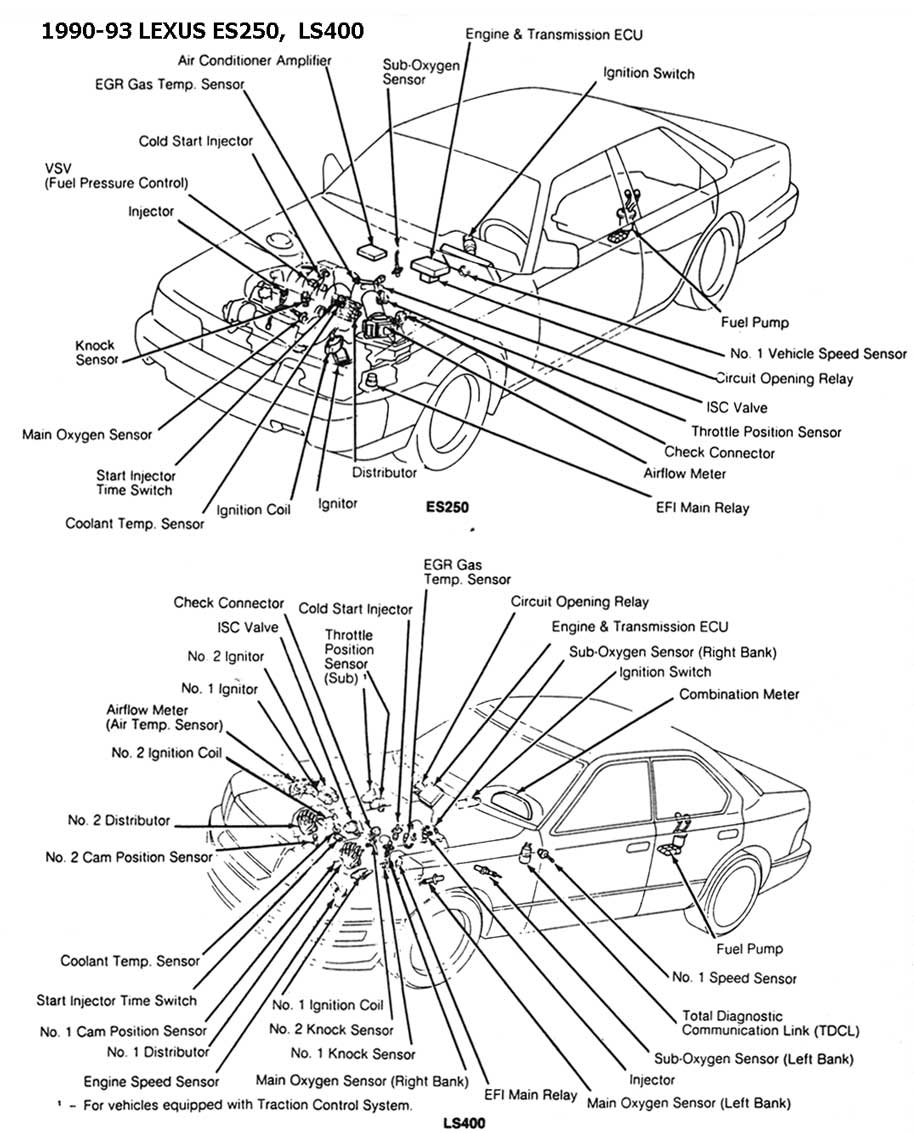

| 1990-91 - ES250,LS400 | UBIC. DE COMP. |

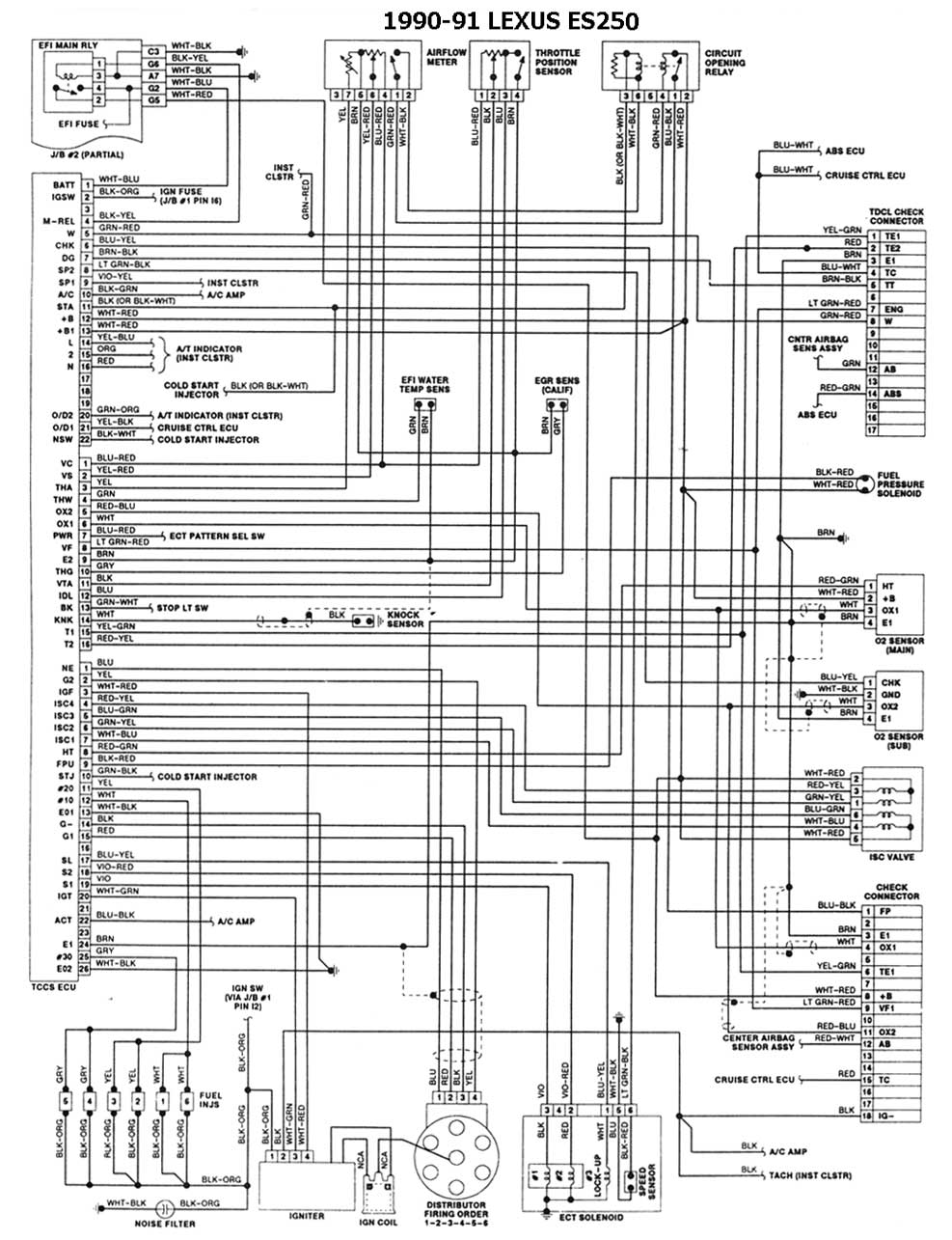

| 1990-91 - ES250 | ESQUEMAS ELECTRICOS |
| ES300 | |

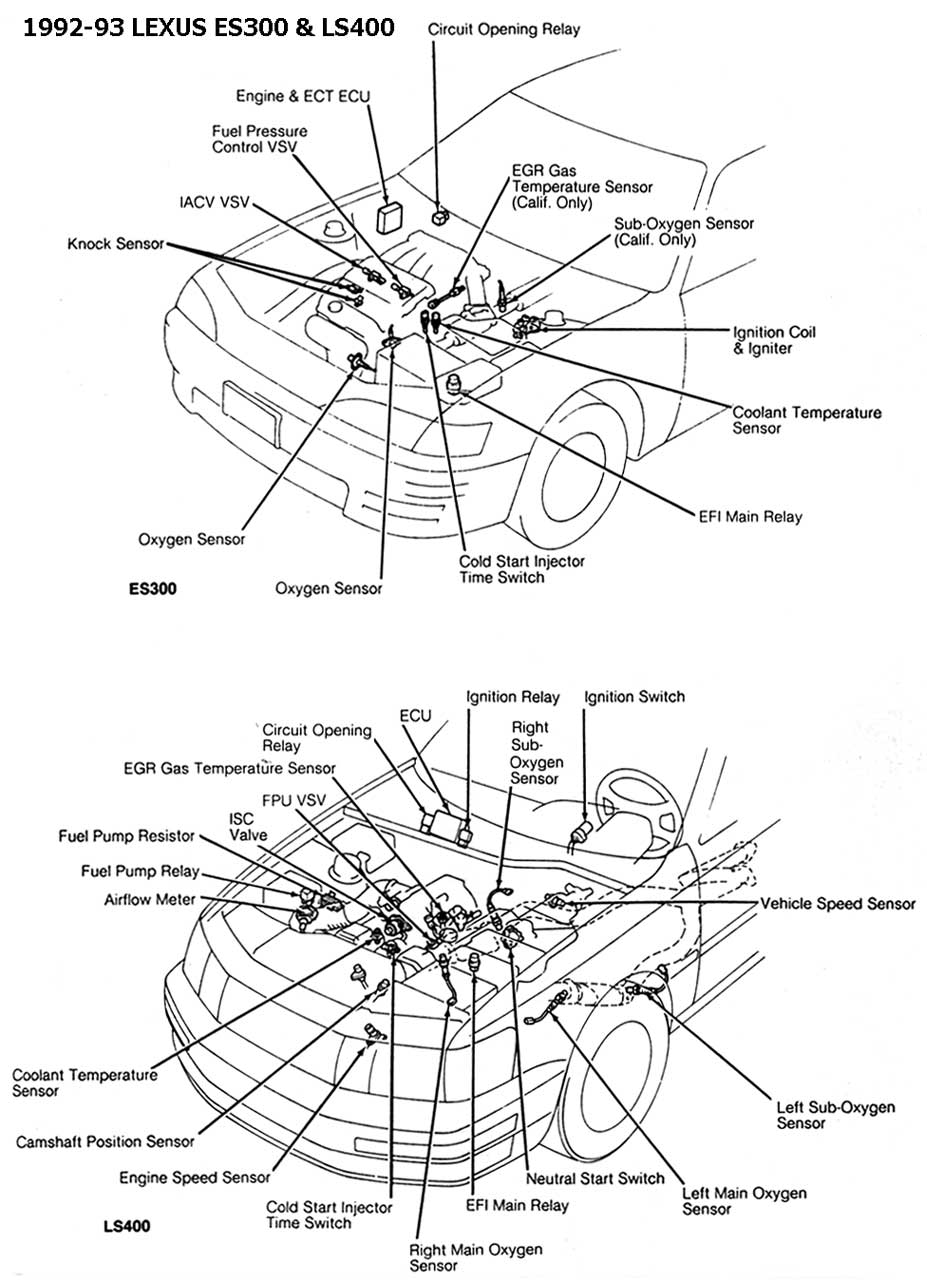

| 1992-93 - ES300, LS400 | UBIC. DE COMP. |

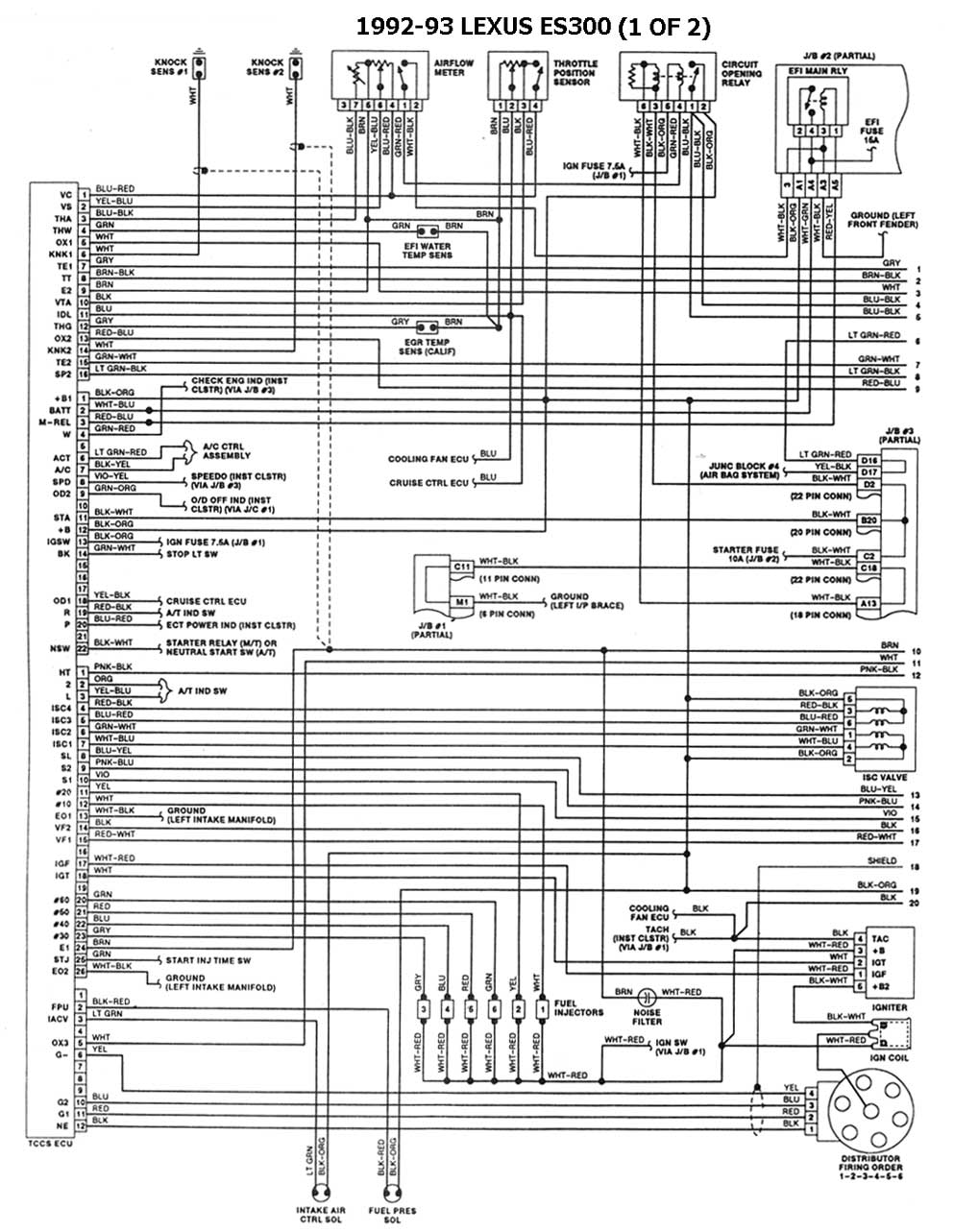

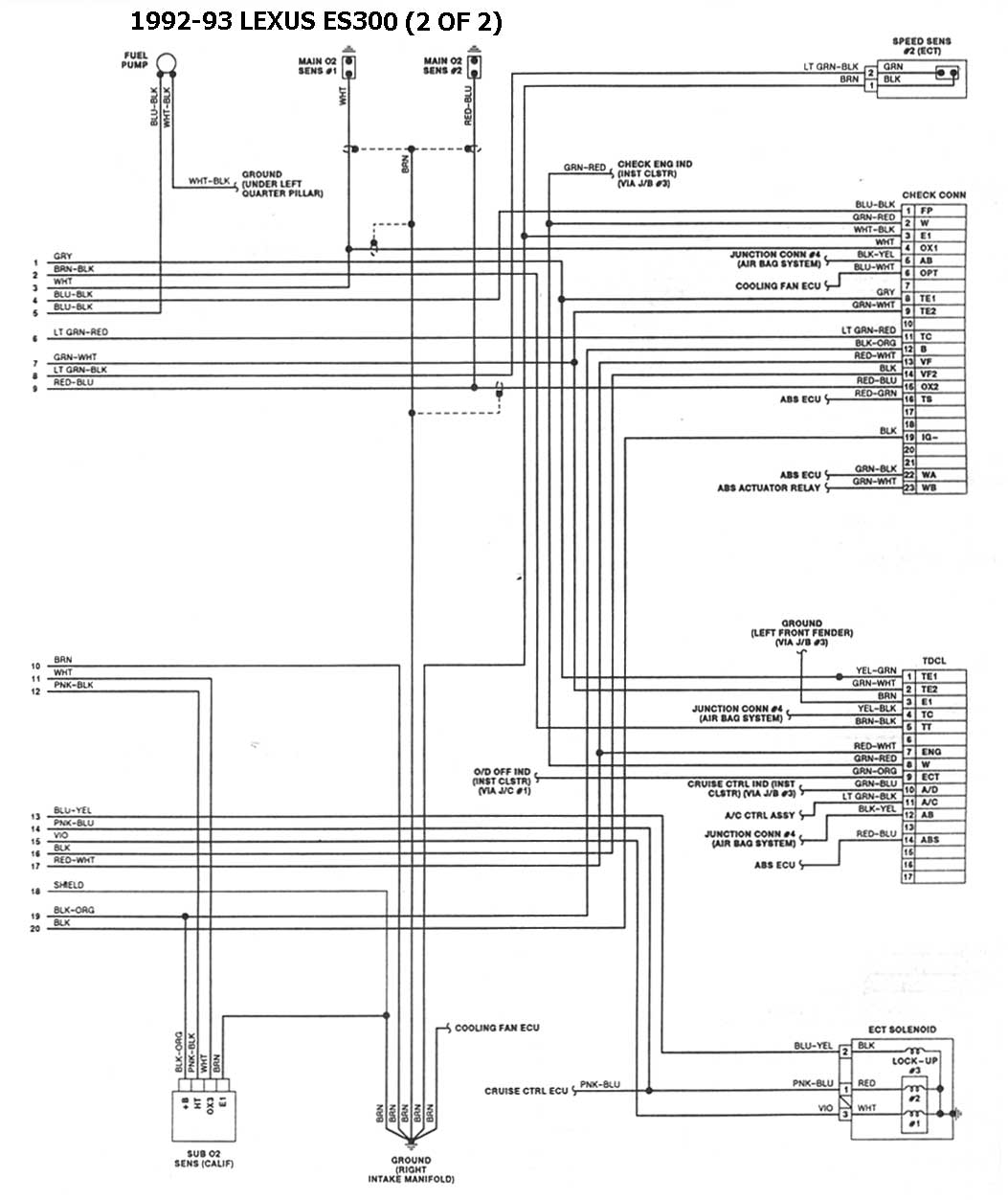

| 1992-93 - ES300 | ESQUEMAS ELECTRICOS |
| 1992-93 - ES300 | ESQUEMAS ELECTRICOS |
| GS300 | |

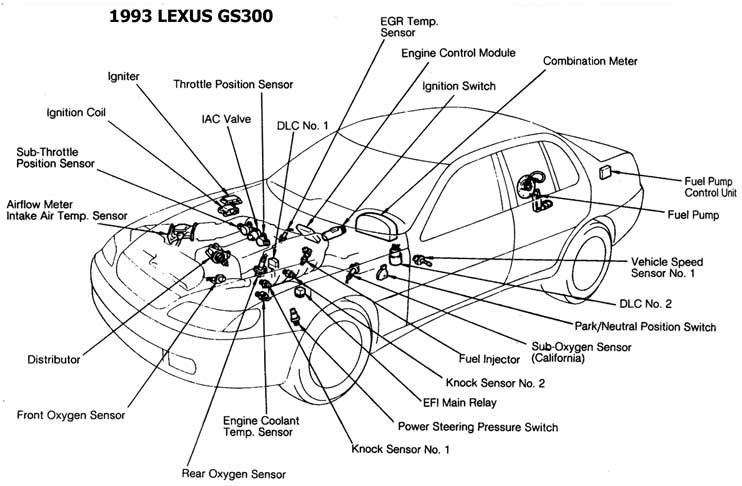

| 1993 - GS300 | UBIC. DE COMP. |

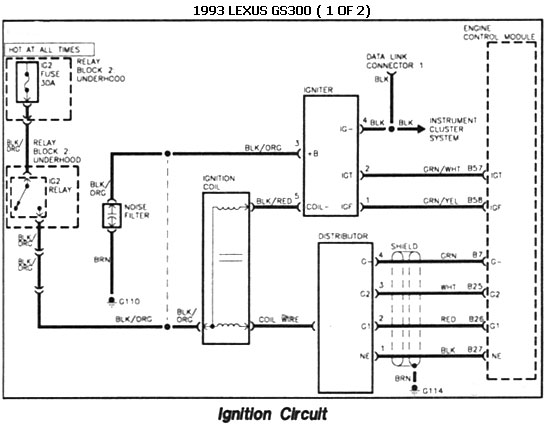

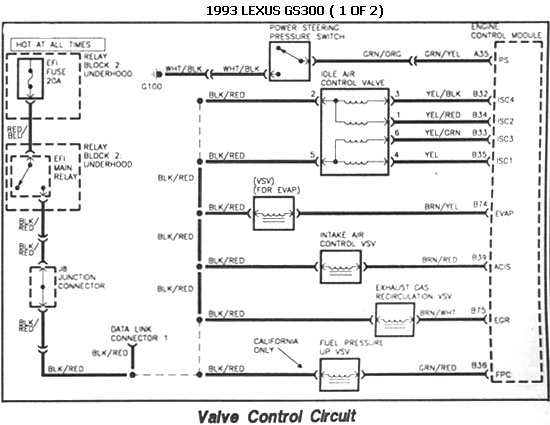

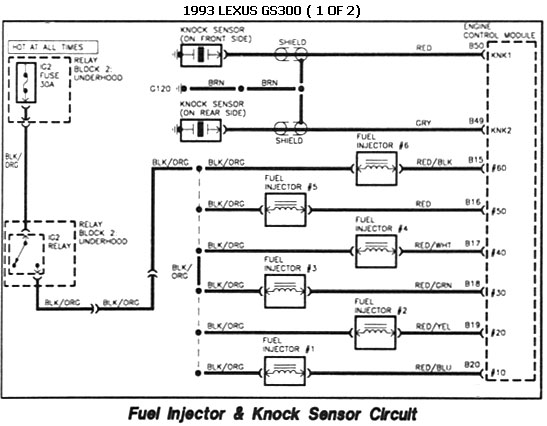

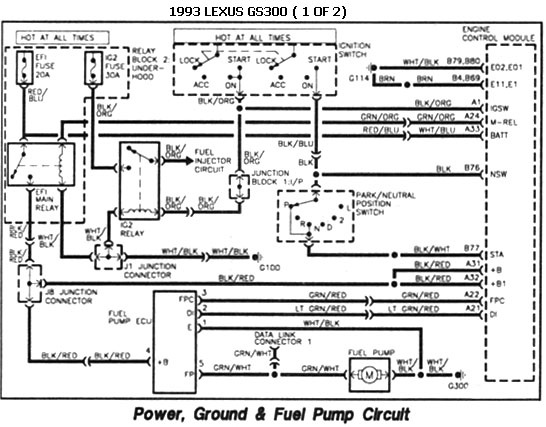

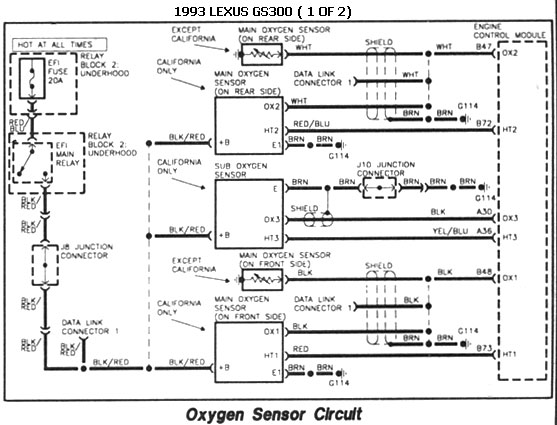

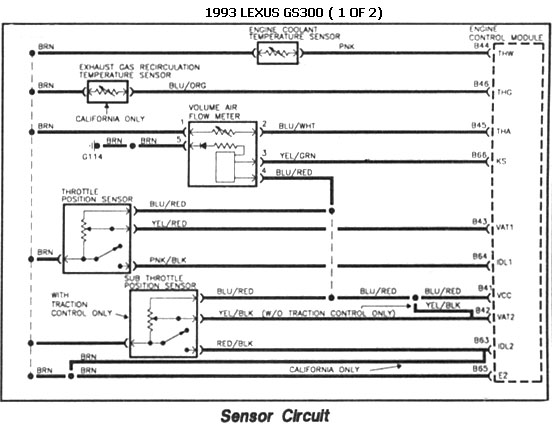

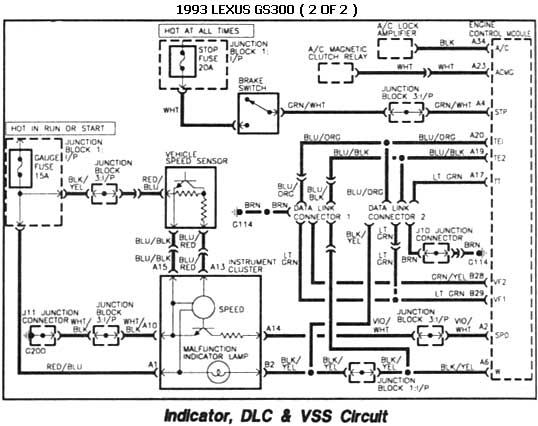

| 1993 - GS300 | ESQUEMAS ELECTRICOS |

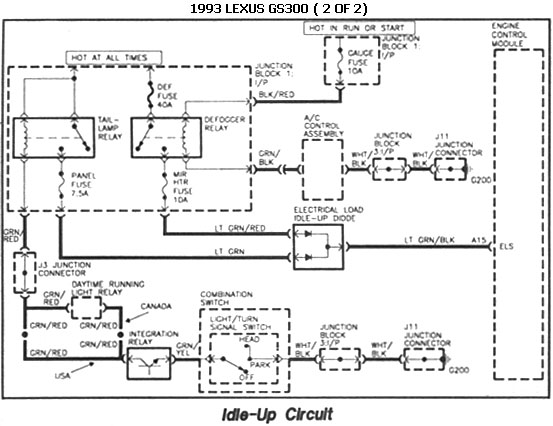

| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| 1993 - GS300 | ESQUEMAS ELECTRICOS |
| LS400 | |
| 1990-91 - ES250, LS400 | UBIC. DE COMP. |
| 1992-93 - ES300, LS400 | UBIC. DE COMP. |

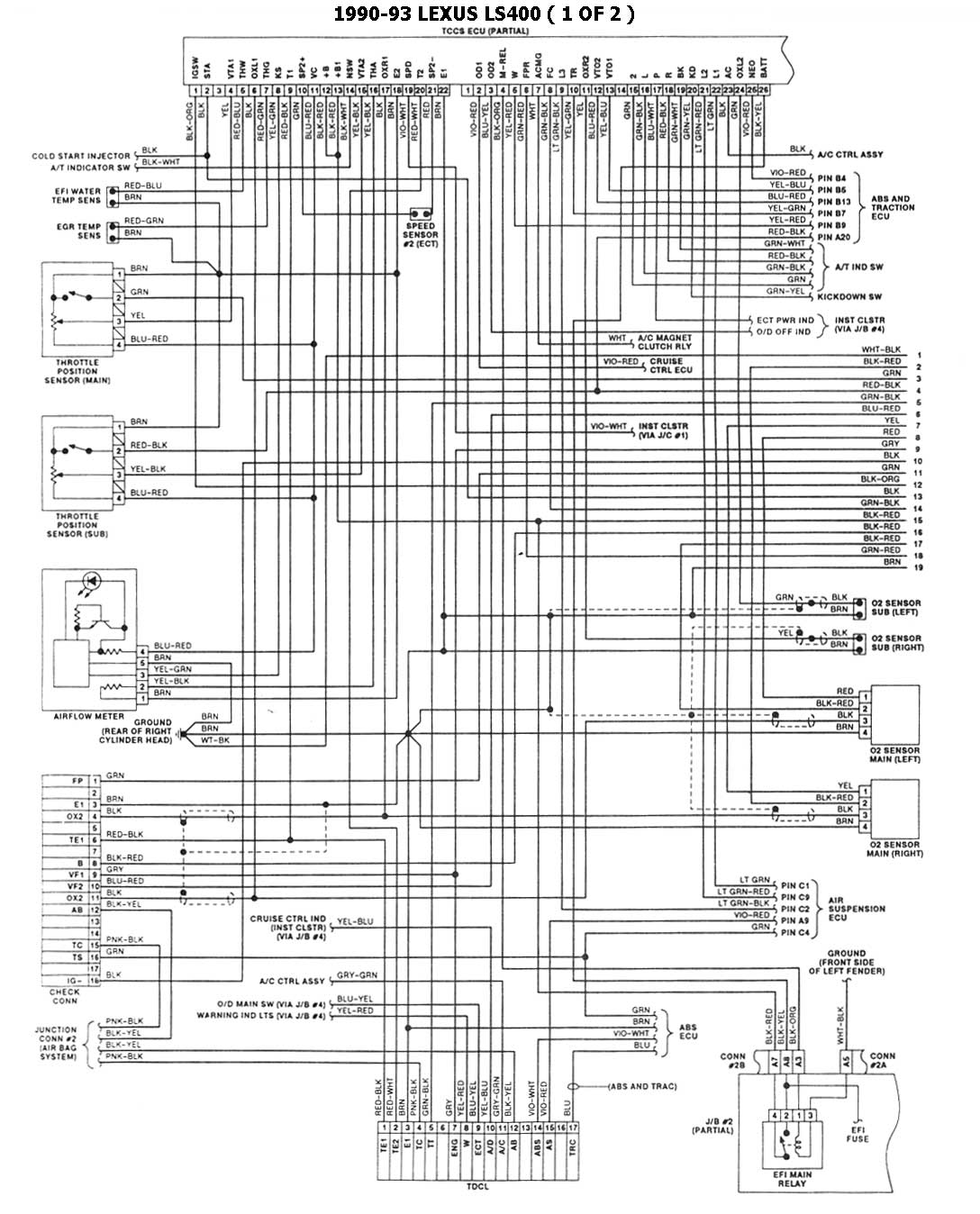

| 1990-93 - LS400 | ESQUEMAS ELECTRICOS |

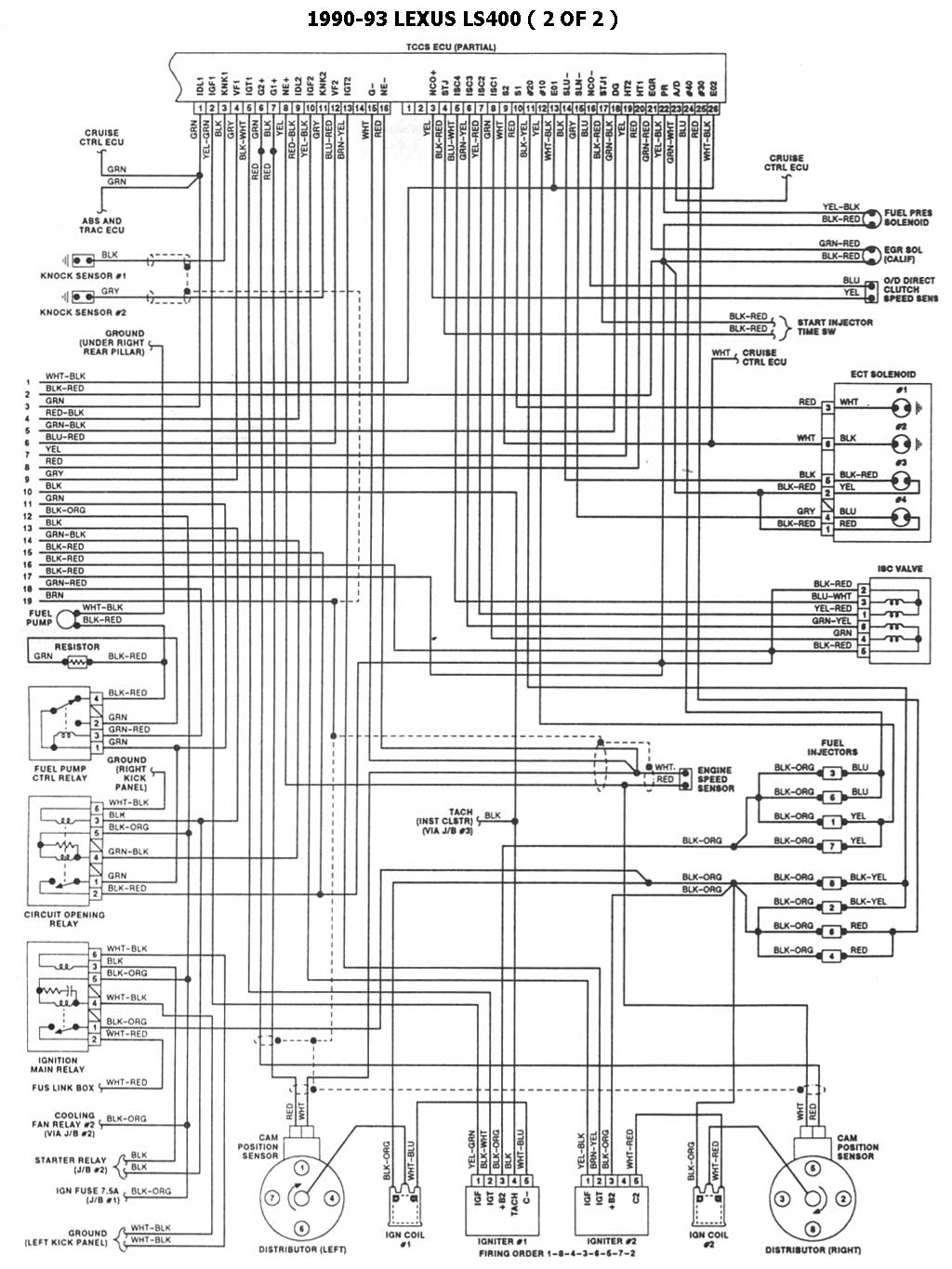

| 1990-93 - LS400 | ESQUEMAS ELECTRICOS |
| SC300 | |

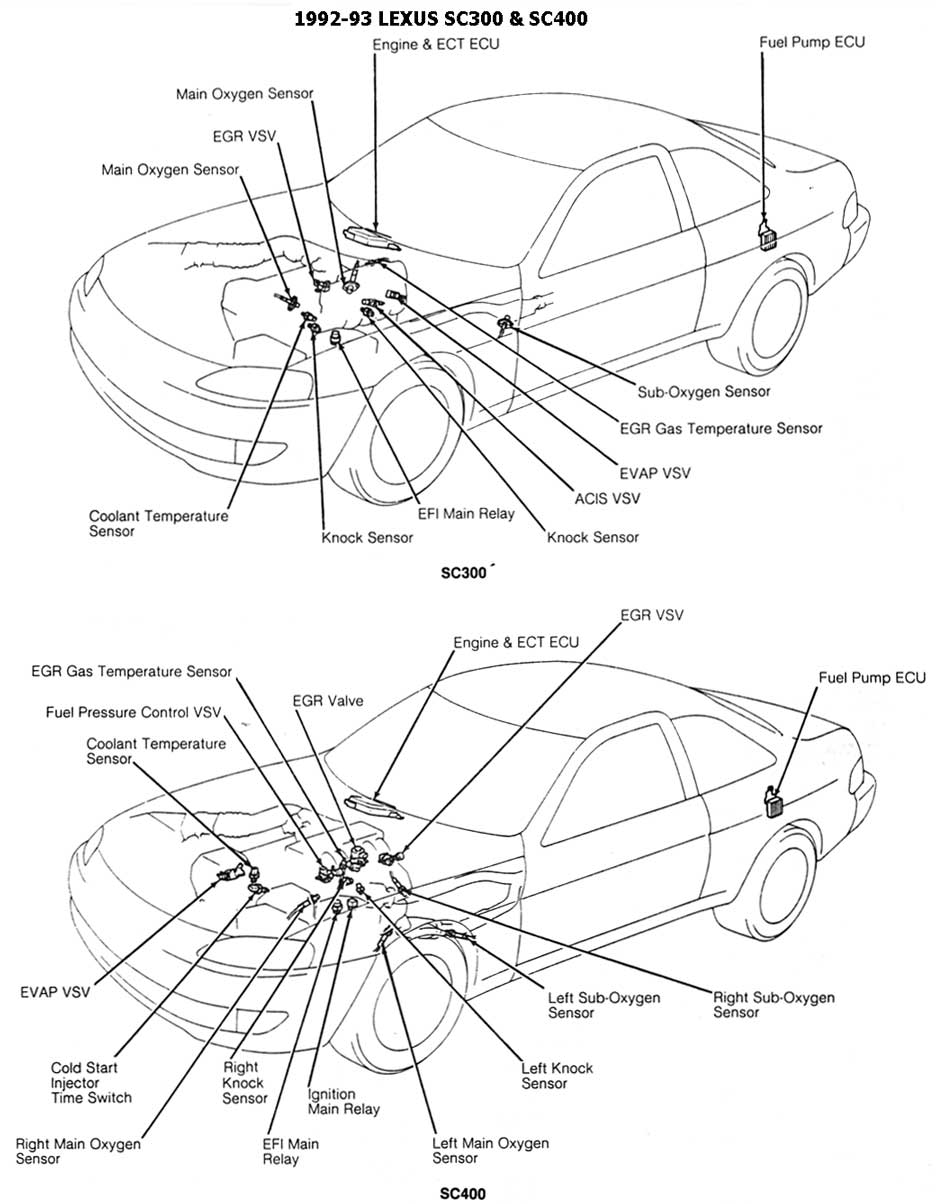

| 1992-93 - SC300 SC400 | UBIC. DE COMP. |

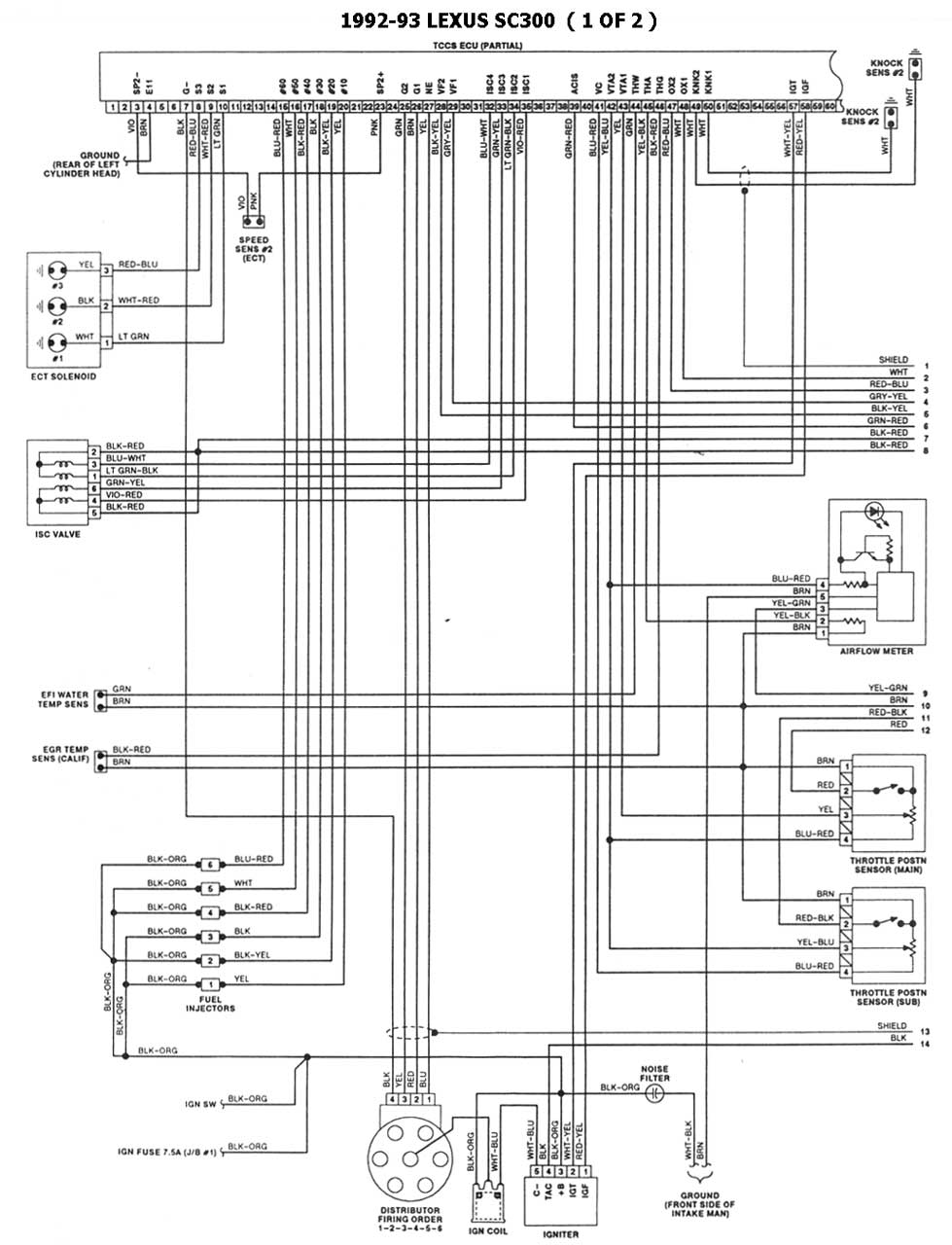

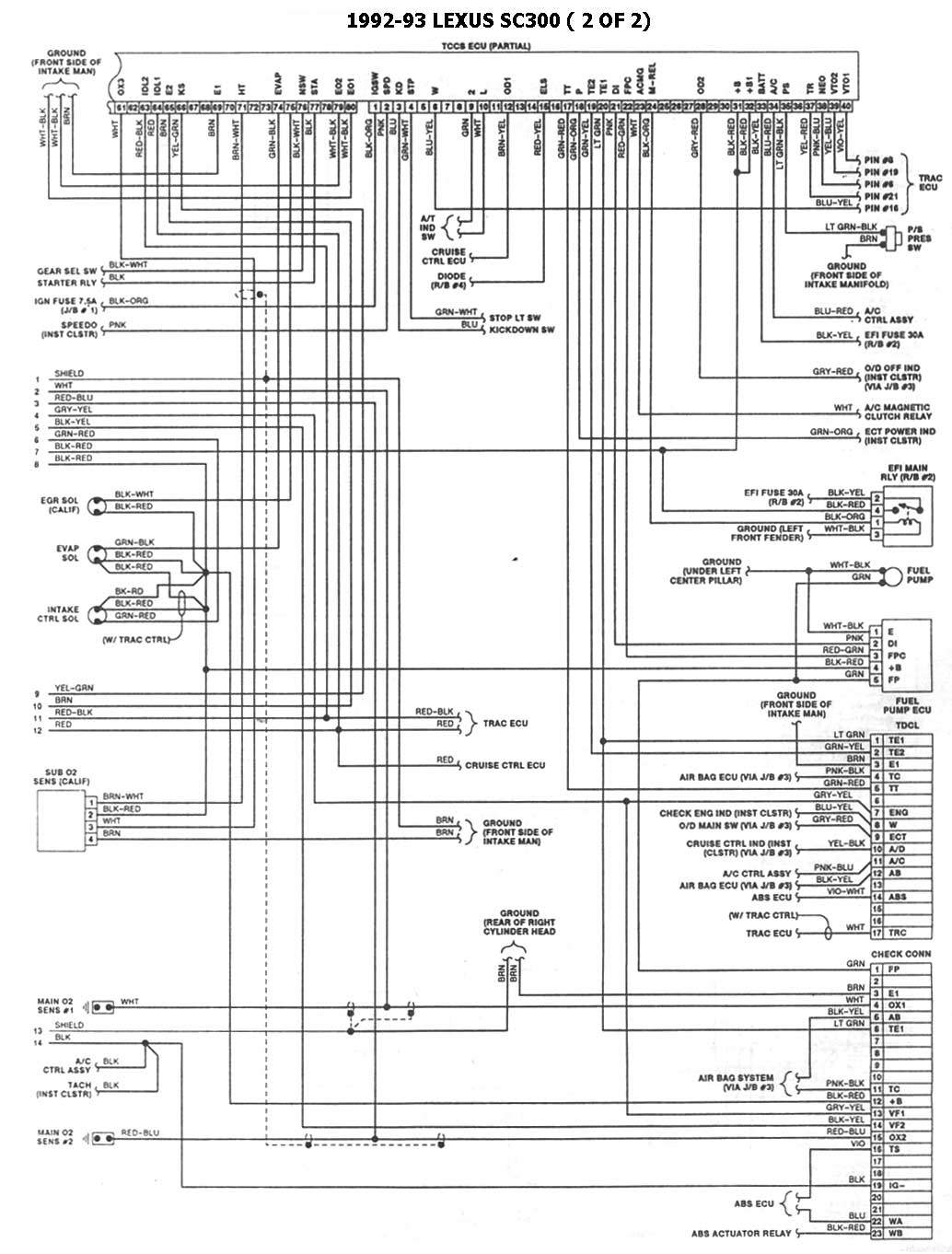

| 1992-93 - SC300 | ESQUEMAS ELECTRICOS |
| 1992-93 - SC300 | ESQUEMAS ELECTRICOS |
| SC400 | |
| 1992-93 - SC300 SC400 | UBIC. DE COMP. |

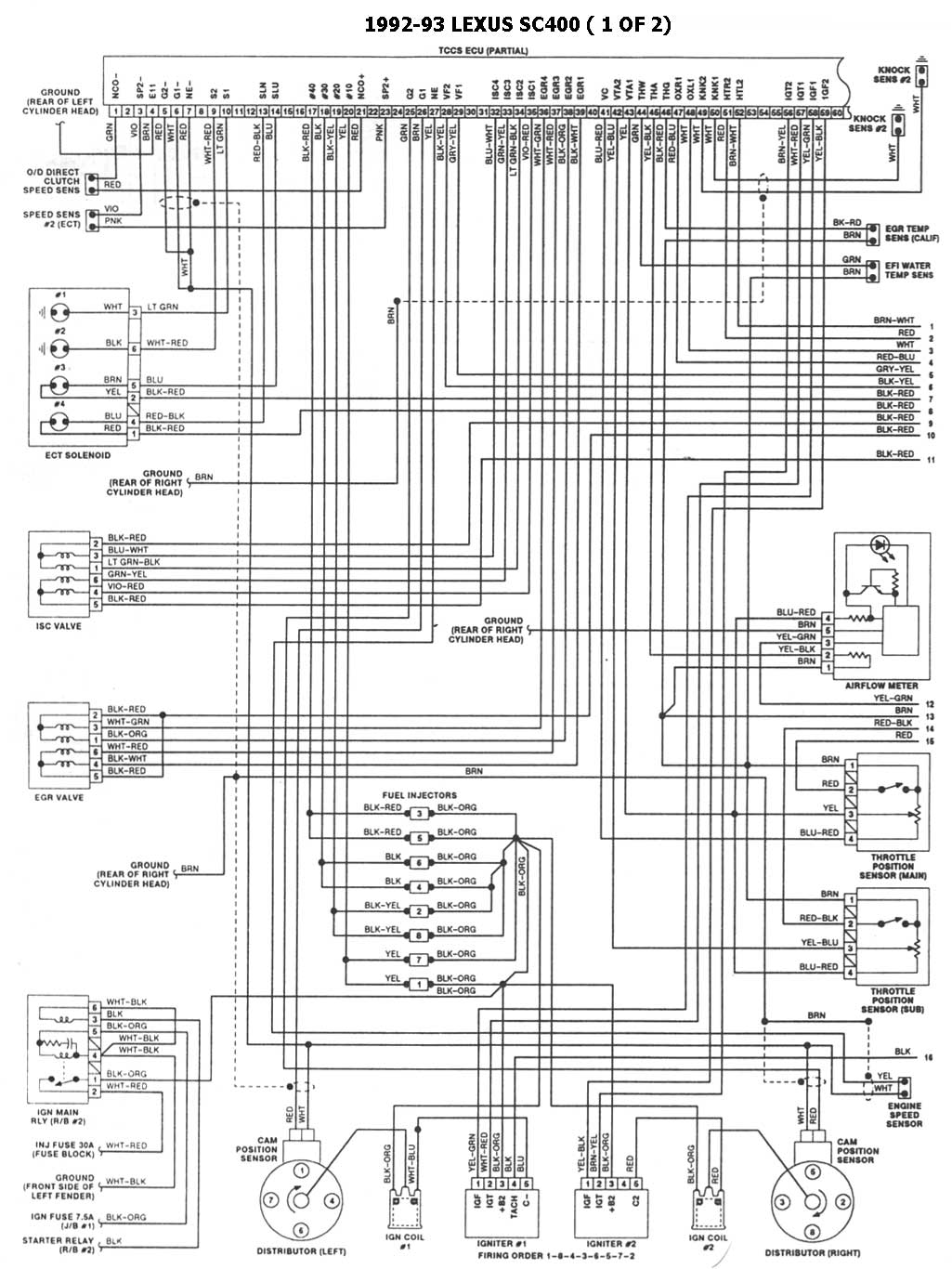

| 1992-93 - SC400 | ESQUEMAS ELECTRICOS |
