DIAGRAMAS - ESQUEMAS, GRAPHICS - MERCEDES-BENZ 1986/93

MERCEDES BENZ - Diagramas, Esquemas 1986/93 - circuito electrico

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion .

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
MERCEDES - BENZ: 190E | 300E | 420E | 560 ......TODOS LOS DEMAS MODELOS - 1986/93 -

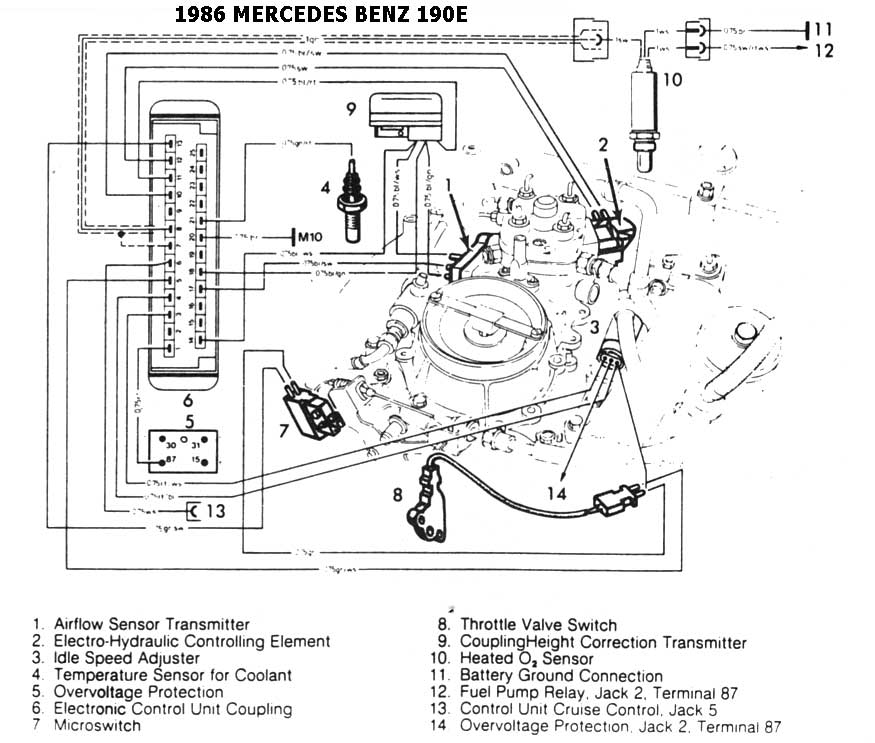

1986 - 190E UBIC. DE COMP.

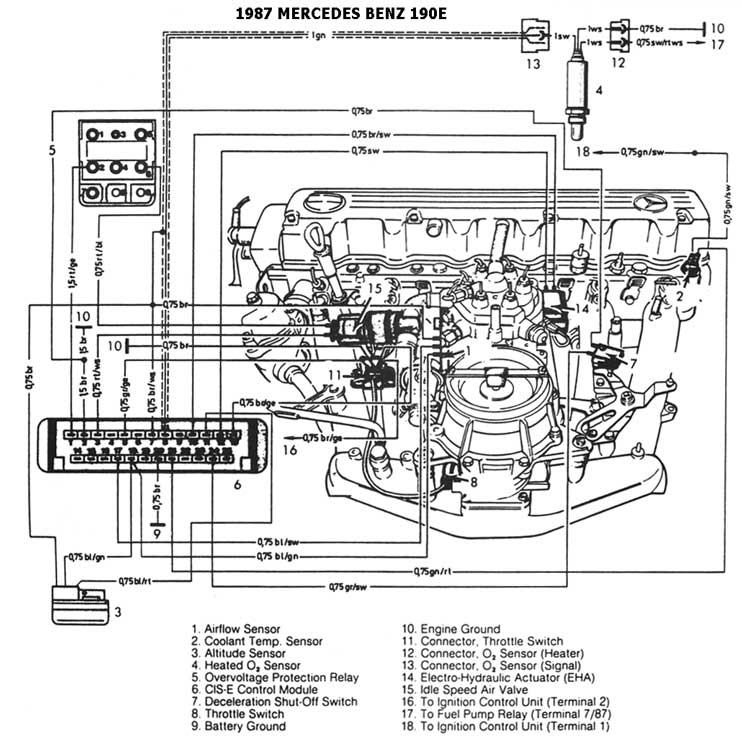

1987 - 190E UBIC. DE COMP.

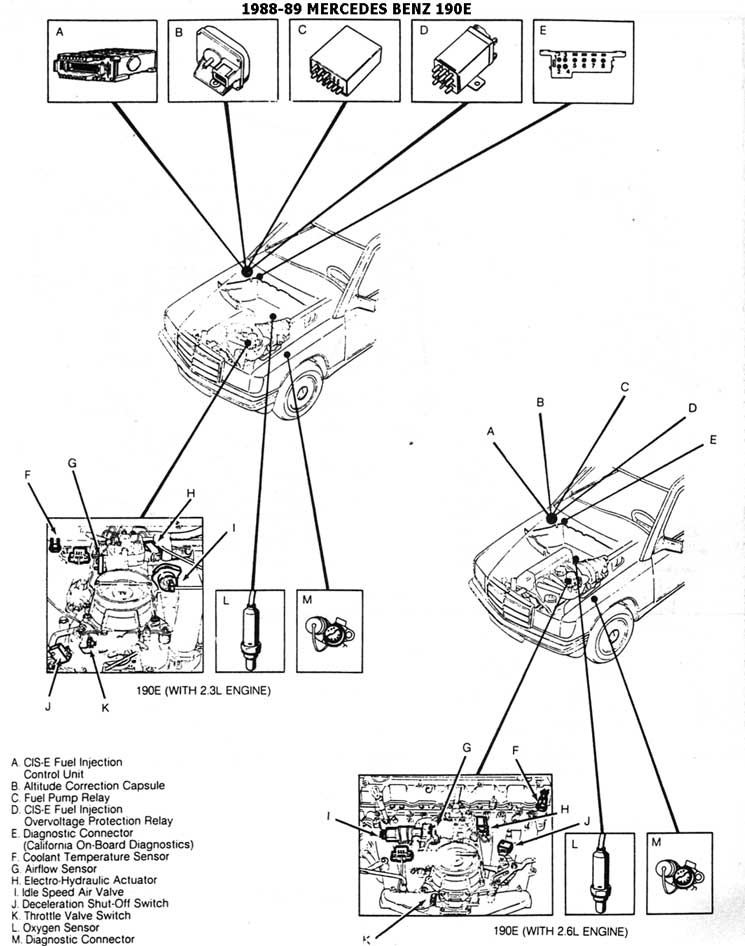

1988-89 - 190E UBIC. DE COMP.

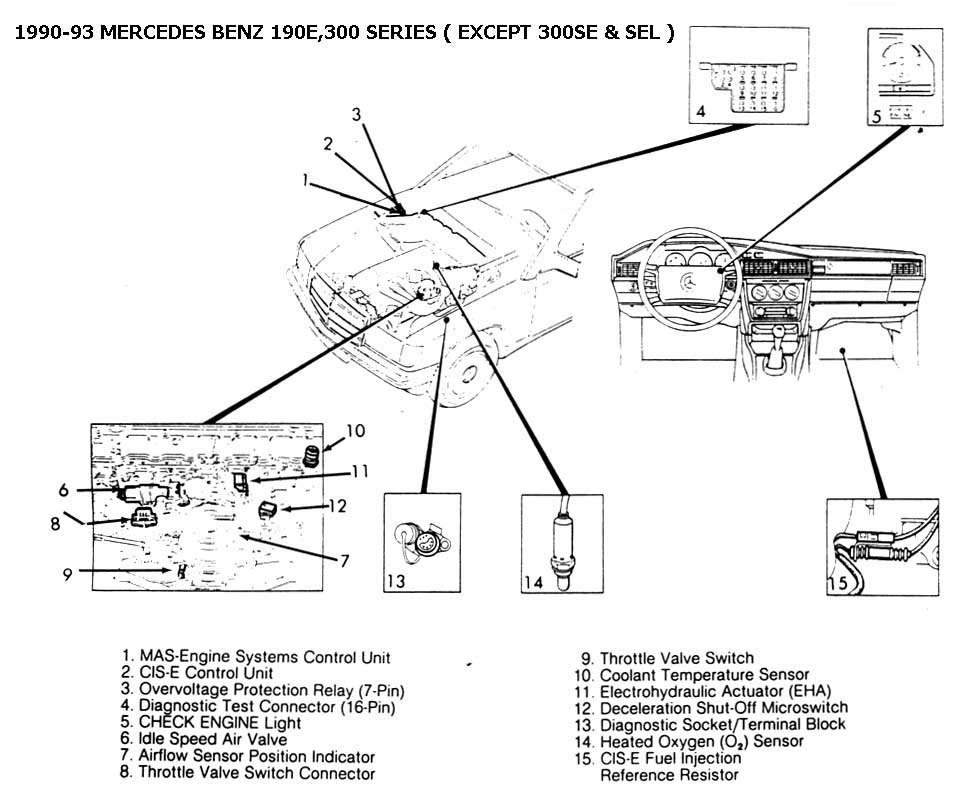

1990-93 - 190E series 300 UBIC. DE COMP.
1989 - 190E ESQUEMAS ELECTRICOS

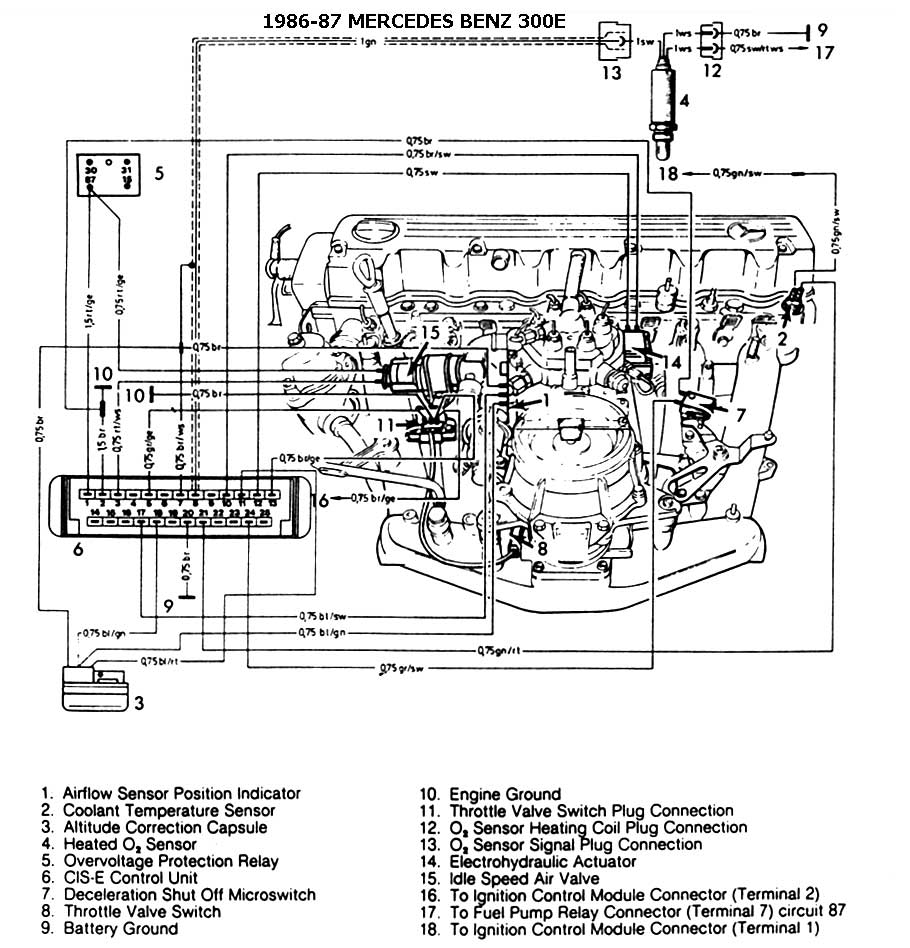

1986-87 - 300E UBIC. DE COMP.

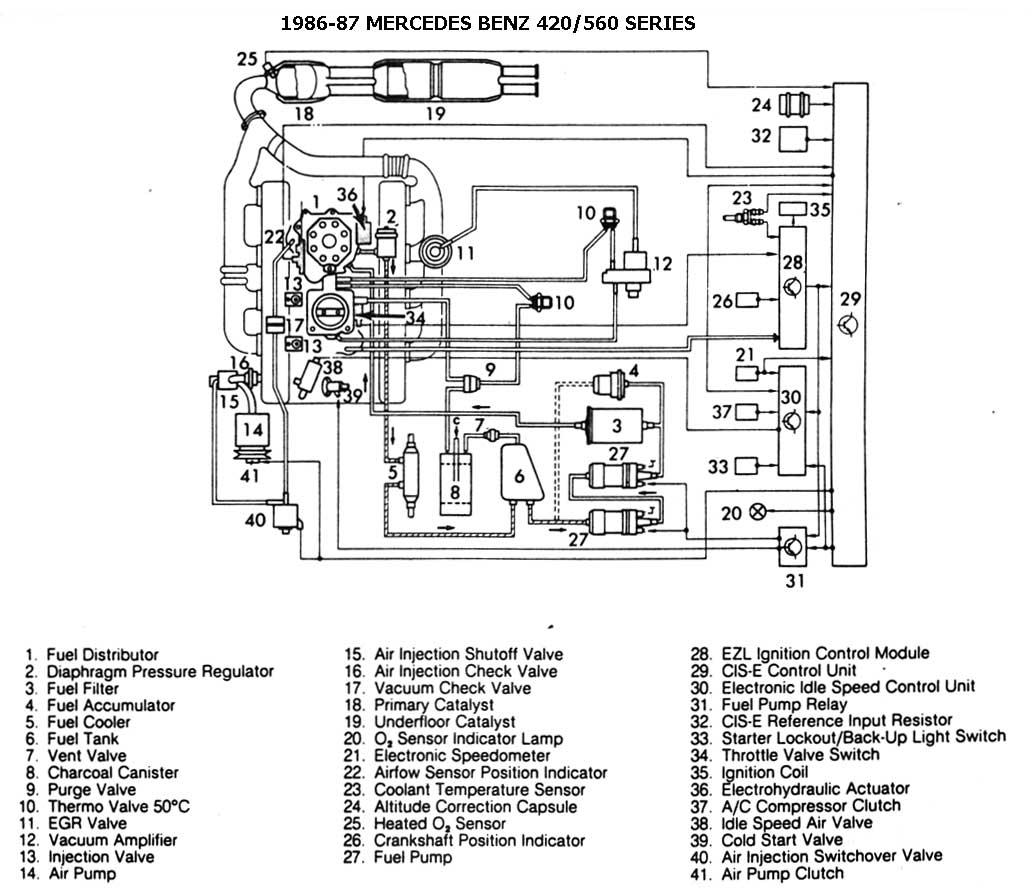

1986-87 - 420/560 SERIES UBIC. DE COMP.

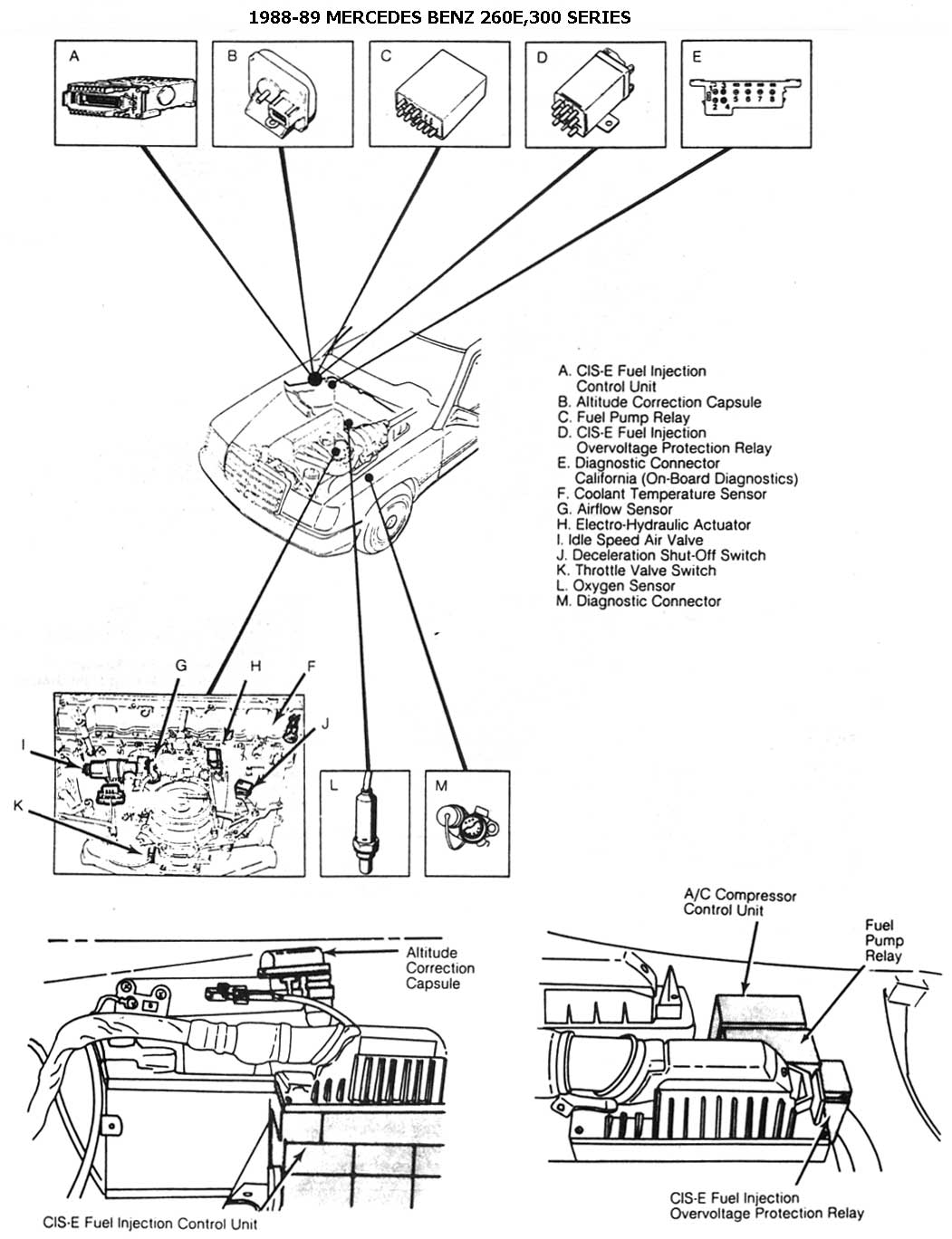

1988-89 - 260E 300 SERIES UBIC. DE COMP.

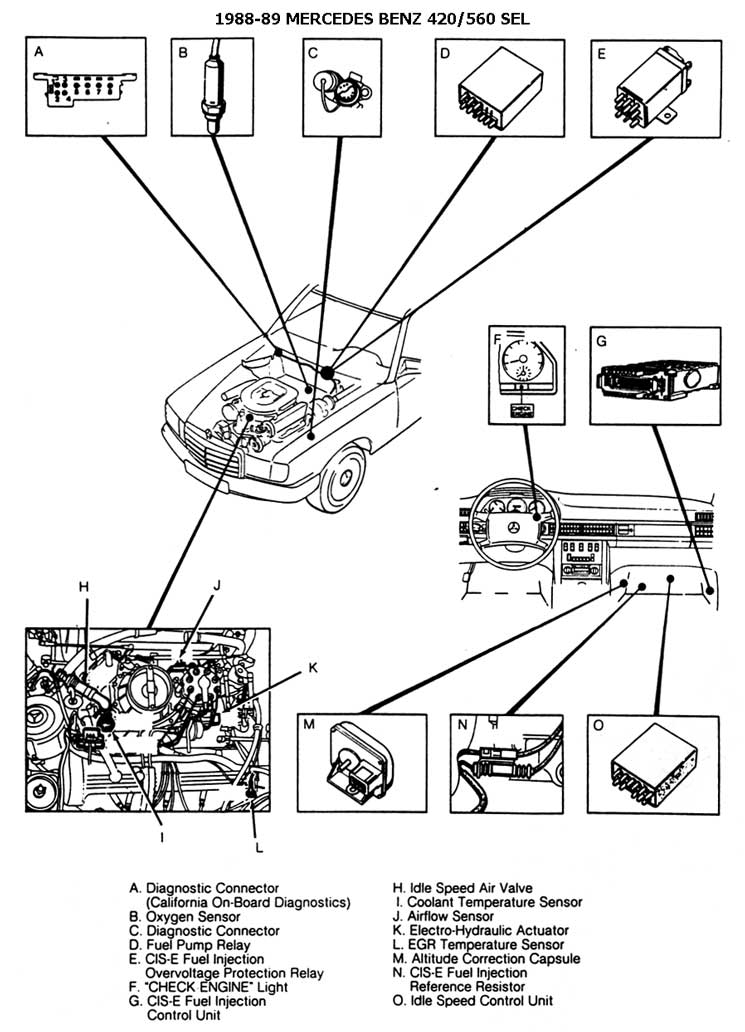

1988-89 - 420/560 SERIES UBIC. DE COMP.

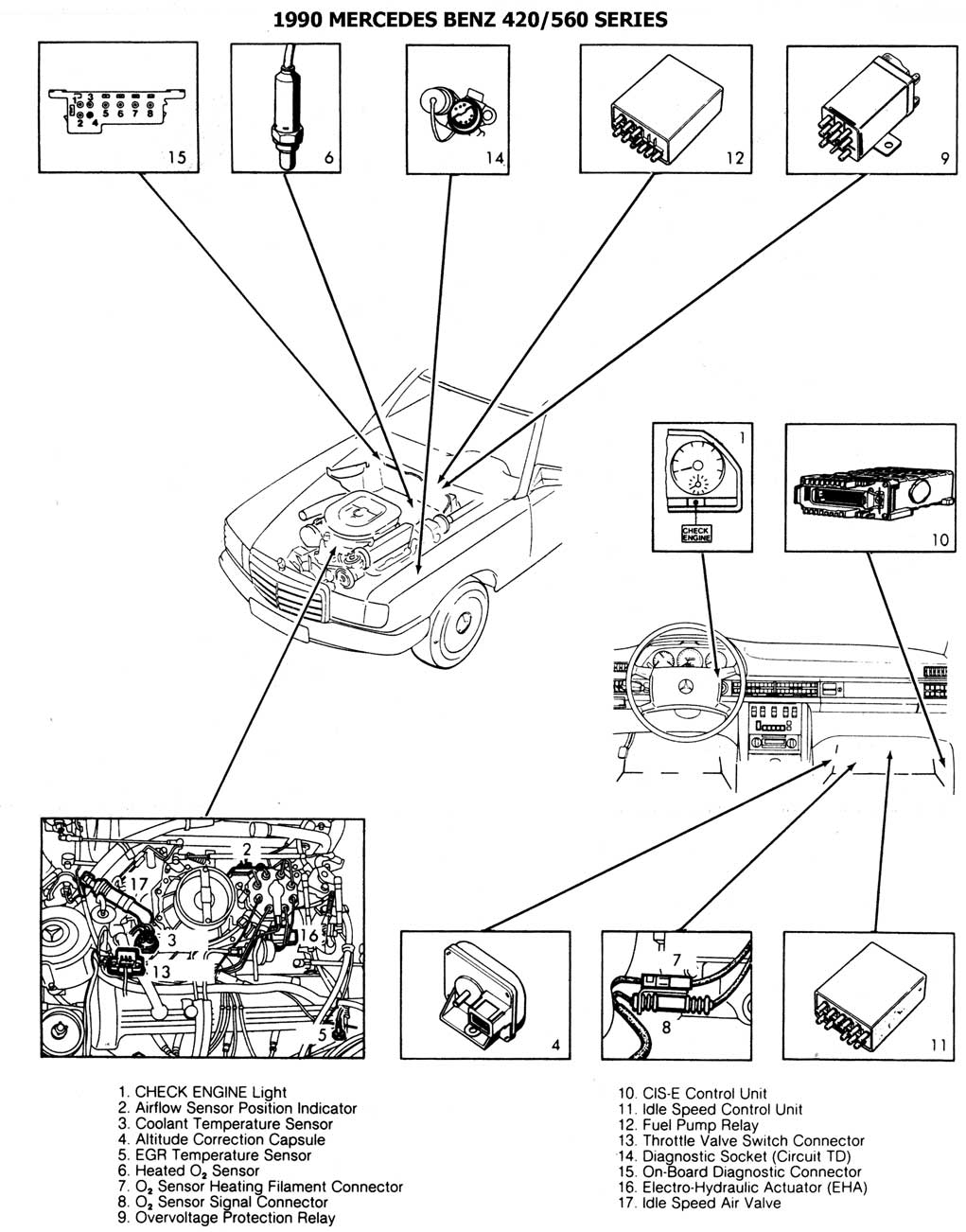

1990 - 420/560 SERIES UBIC. DE COMP.

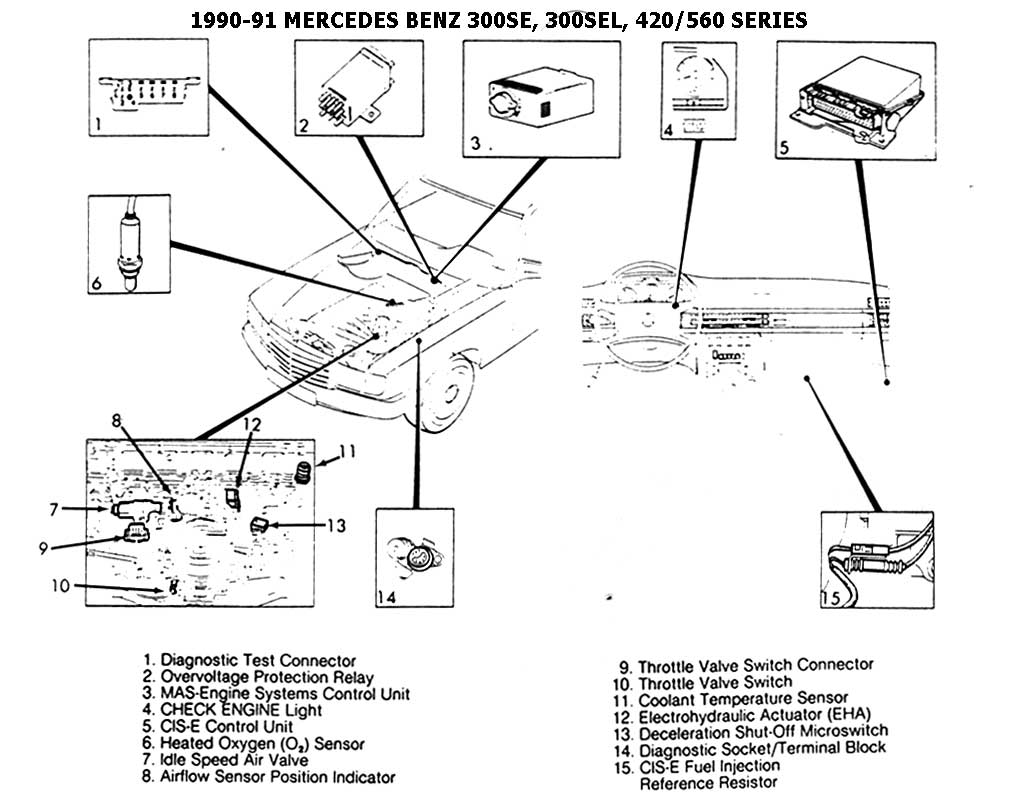

1990-91 - 300SE , 300SEL 420/560 SERIES UBIC. DE COMP.
1990-93 - 300 SERIES UBIC. DE COMP.

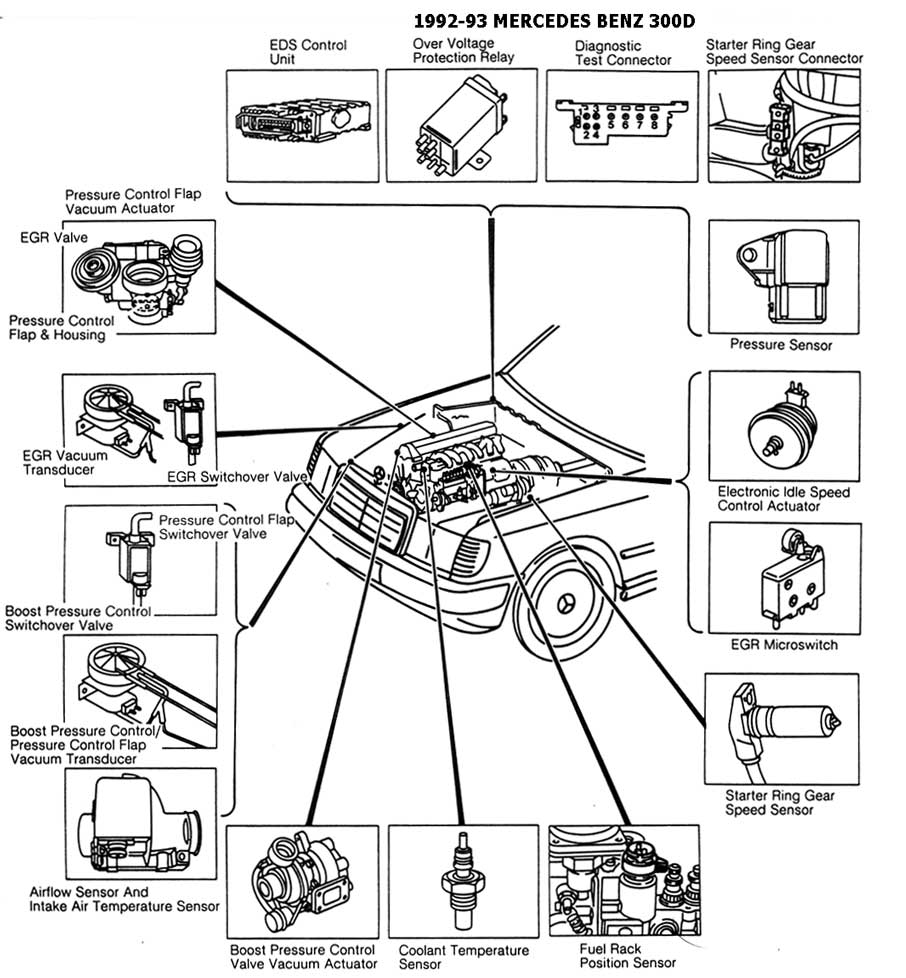

1992-93 - 300D UBIC. DE COMP.

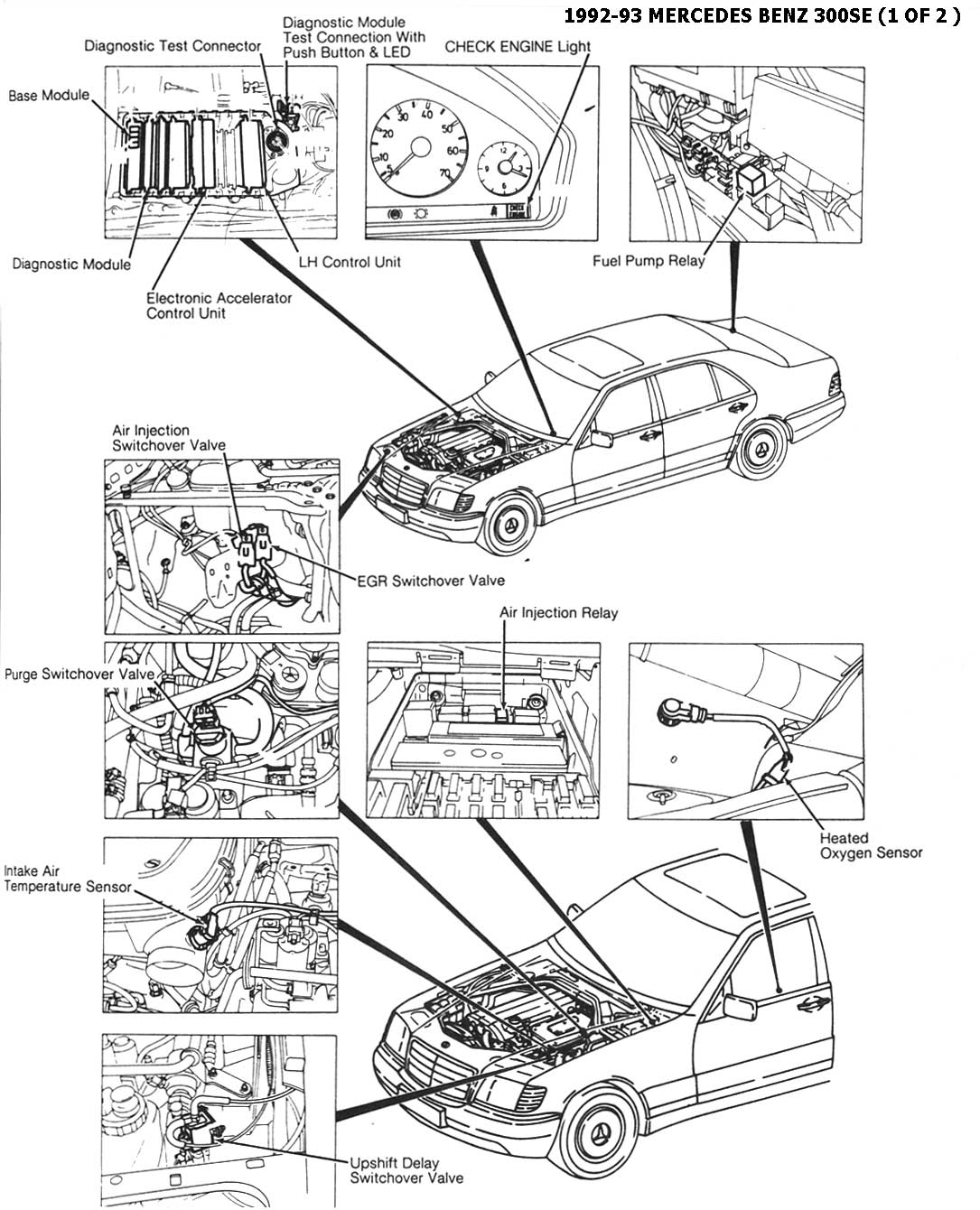

1992-93 - 300SE 1/2 UBIC. DE COMP.

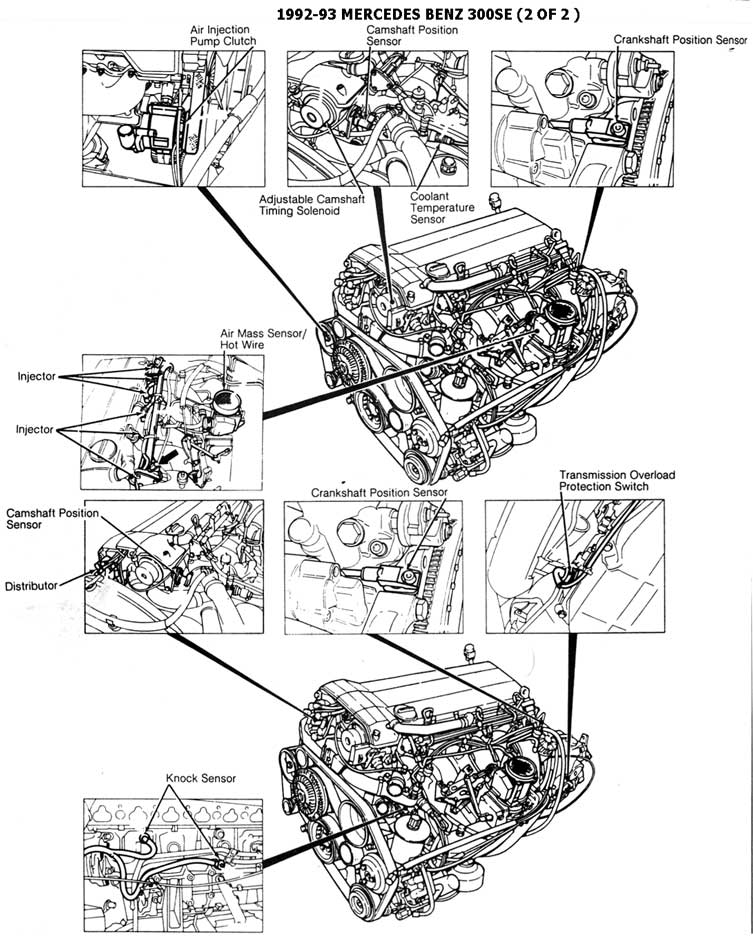

1992-93 - 300SE 2/2 UBIC. DE COMP.

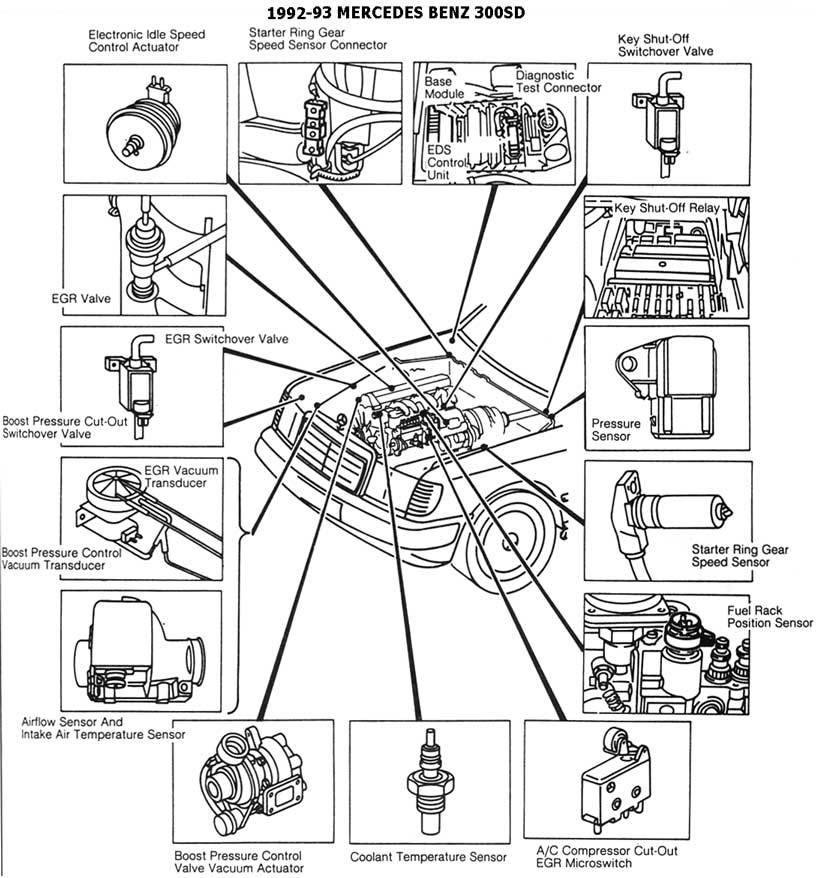

1992-93 - 300SD UBIC. DE COMP.

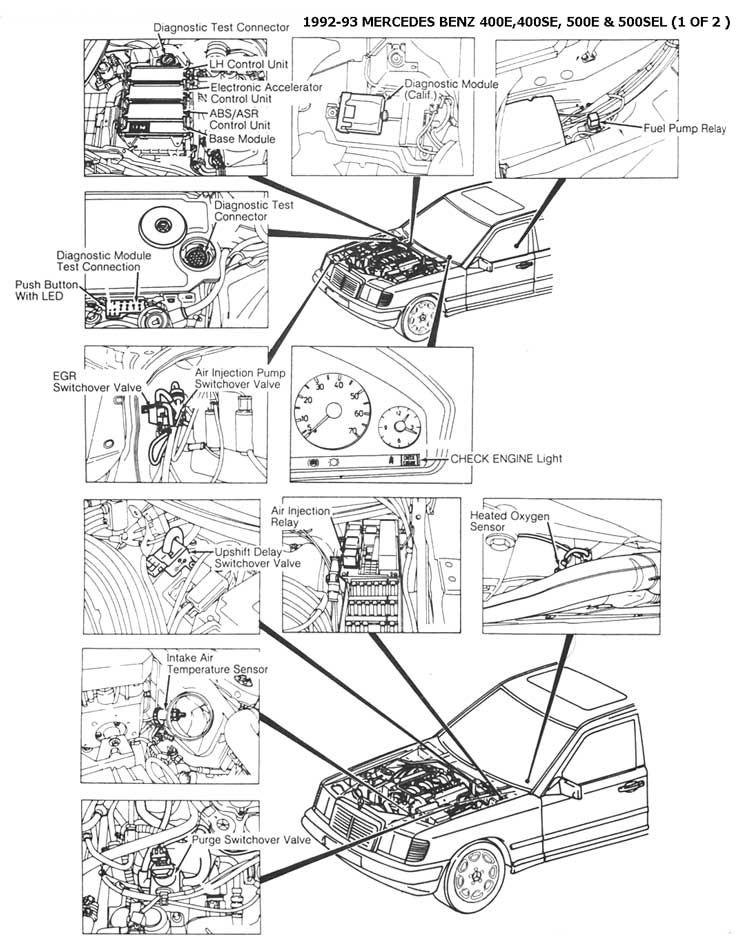

1992-93 - 400E ,400SE , 500E  1/2 UBIC. DE COMP

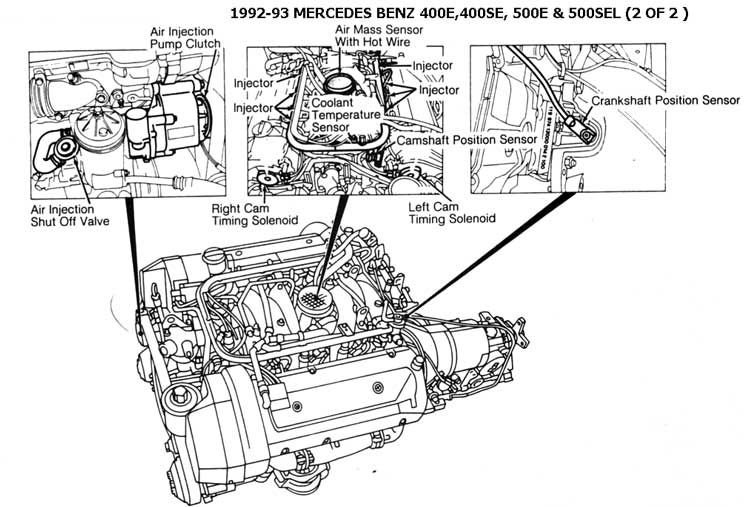

1992-93 - 400E ,400SE , 500E  2/2 UBIC. DE COMP.
1989 - 260E, 300CE, 300TE ESQUEMAS ELECTRICOS

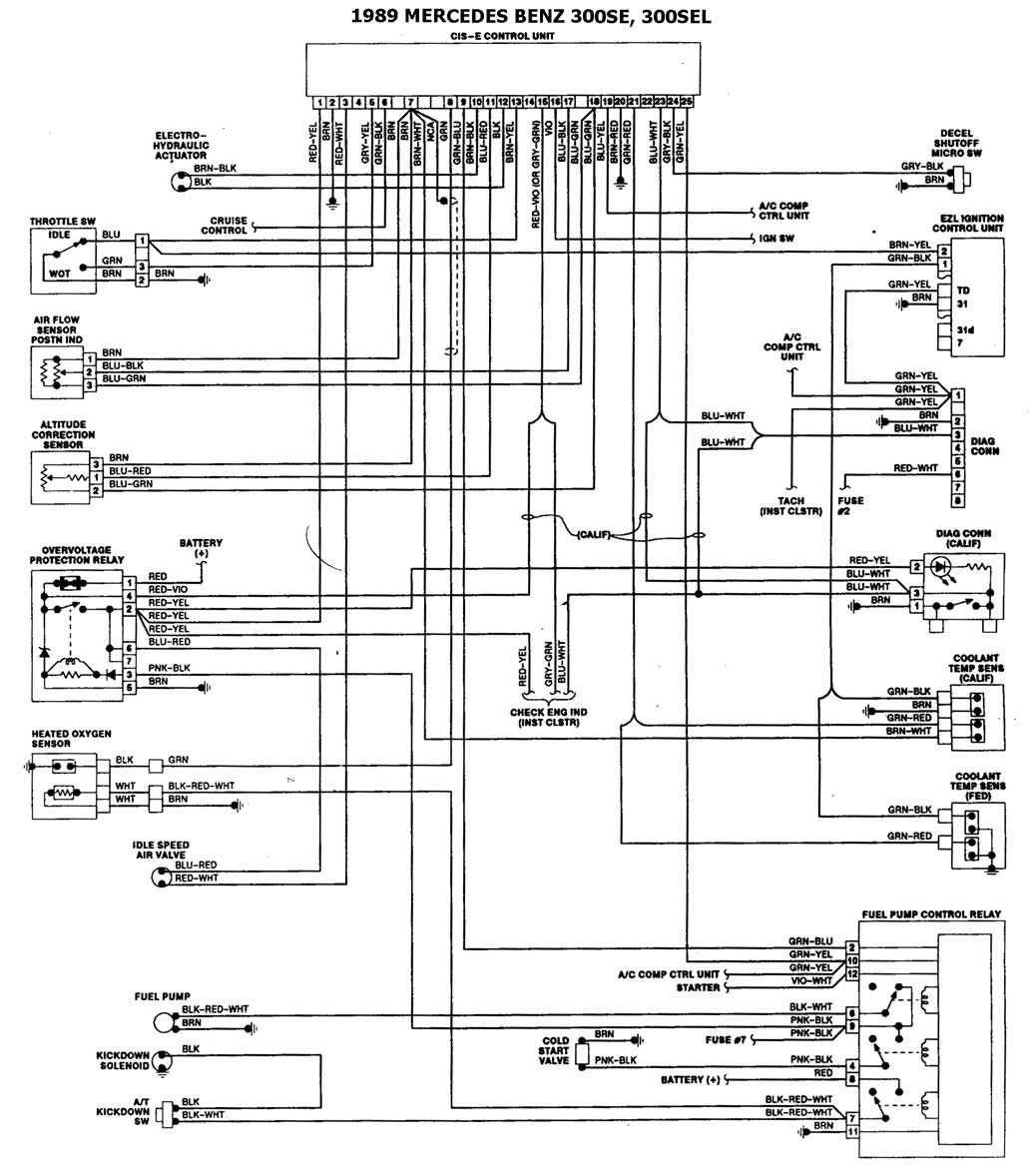

1989 - 300SE 300SEL ESQUEMAS ELECTRICOS

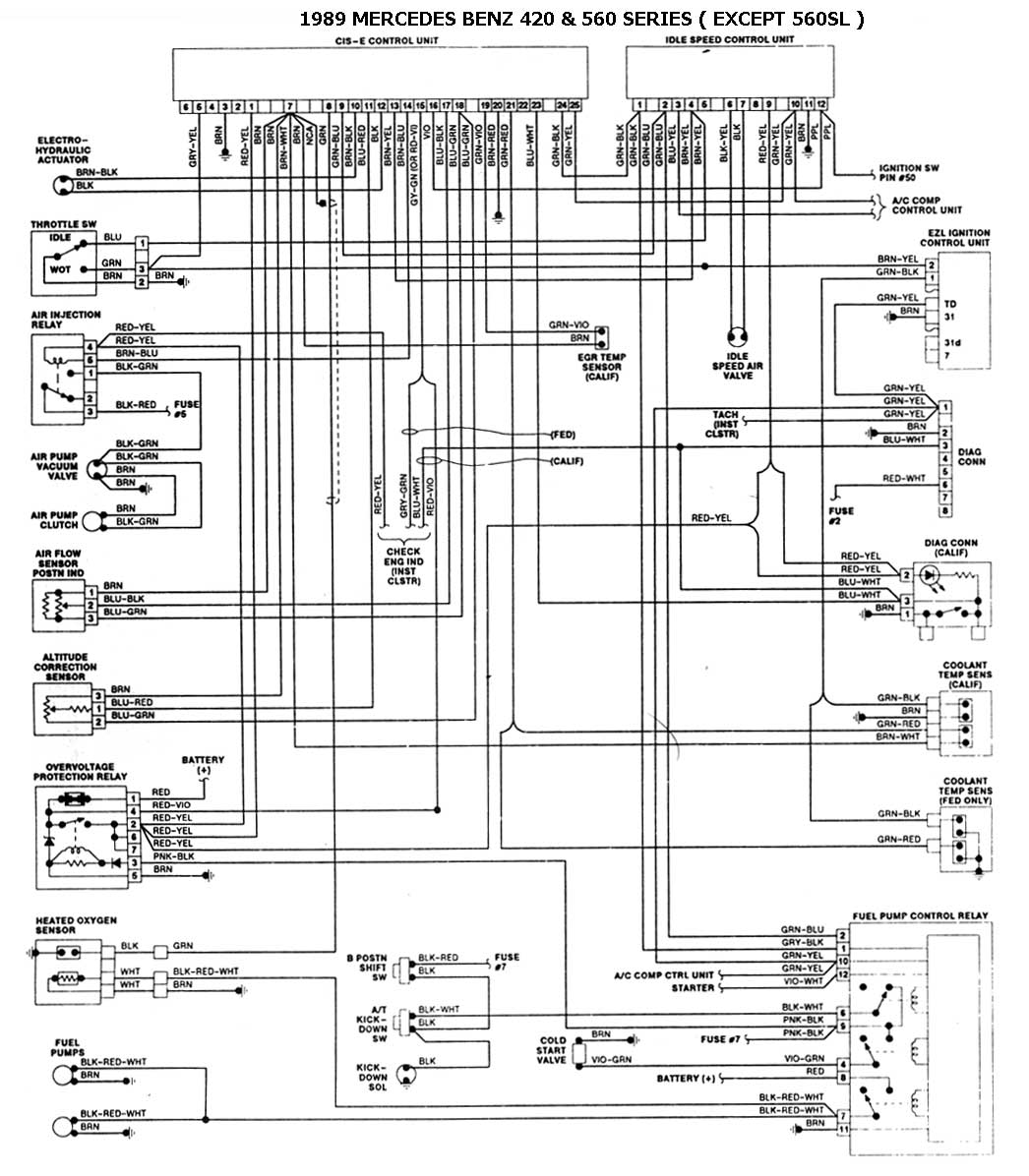

1989 - 420 560 SERIES ESQUEMAS ELECTRICOS
1989 - 560SL ESQUEMAS ELECTRICOS
