DIAGRAMAS - ESQUEMAS GRAPHICS - CHRYSLER - MITSUBISHI 1986/93

CHRYSLER- MONTERO | PICKUP | RAM 50 - 1986/93 - circuito electrico

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
CHRYSLER  - MITSUBISHI  | MONTERO | PICKUP | RAM 50 | RAIDER  - 1986/93 -
MONTERO

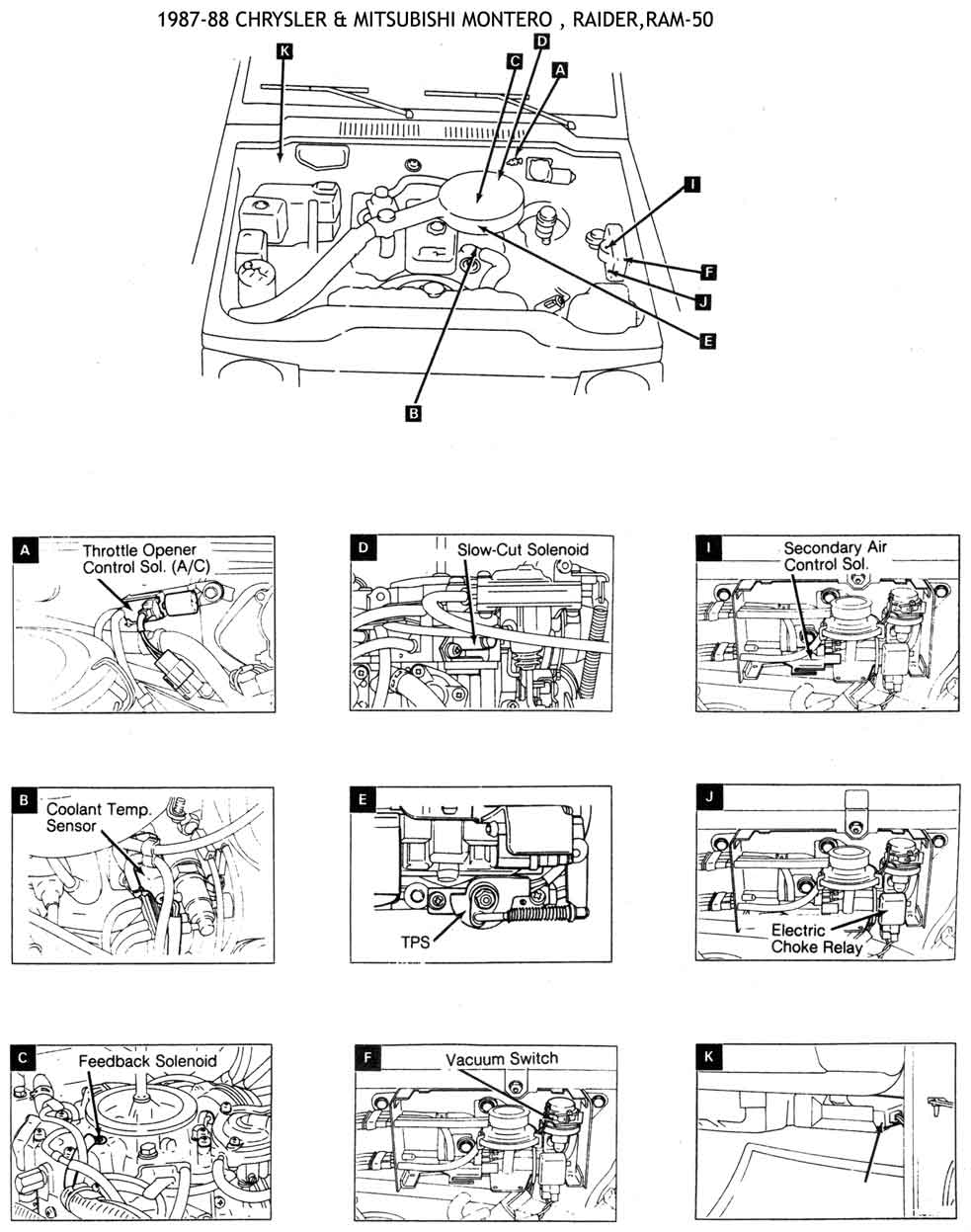

1987/88 CEC UBIC. DE COMP.

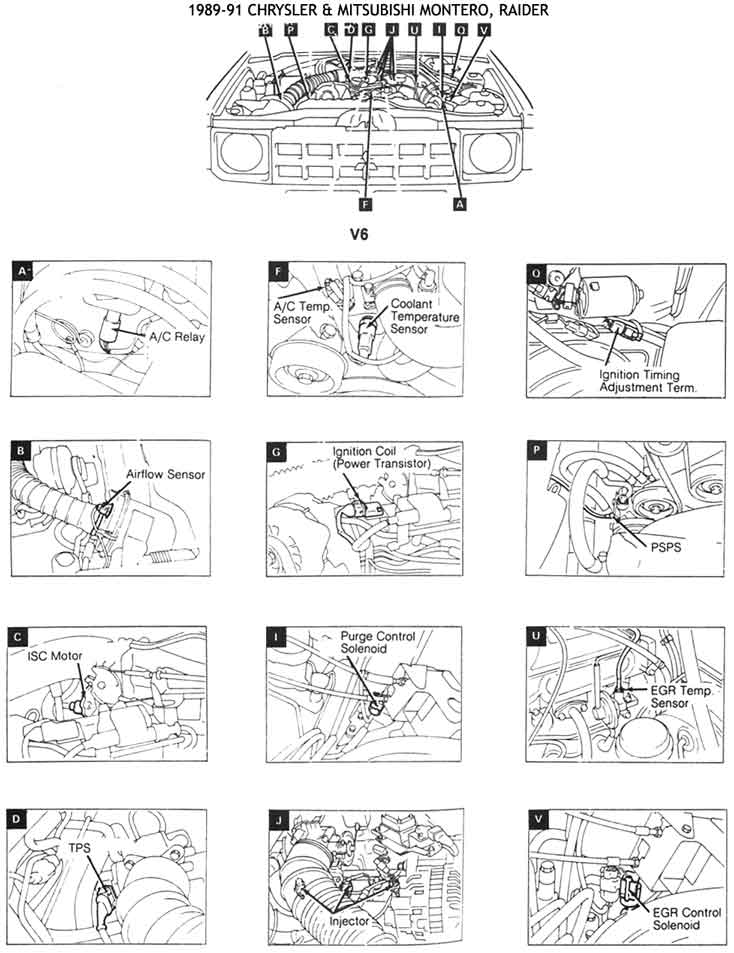

1989/91 CEC UBIC. DE COMP.

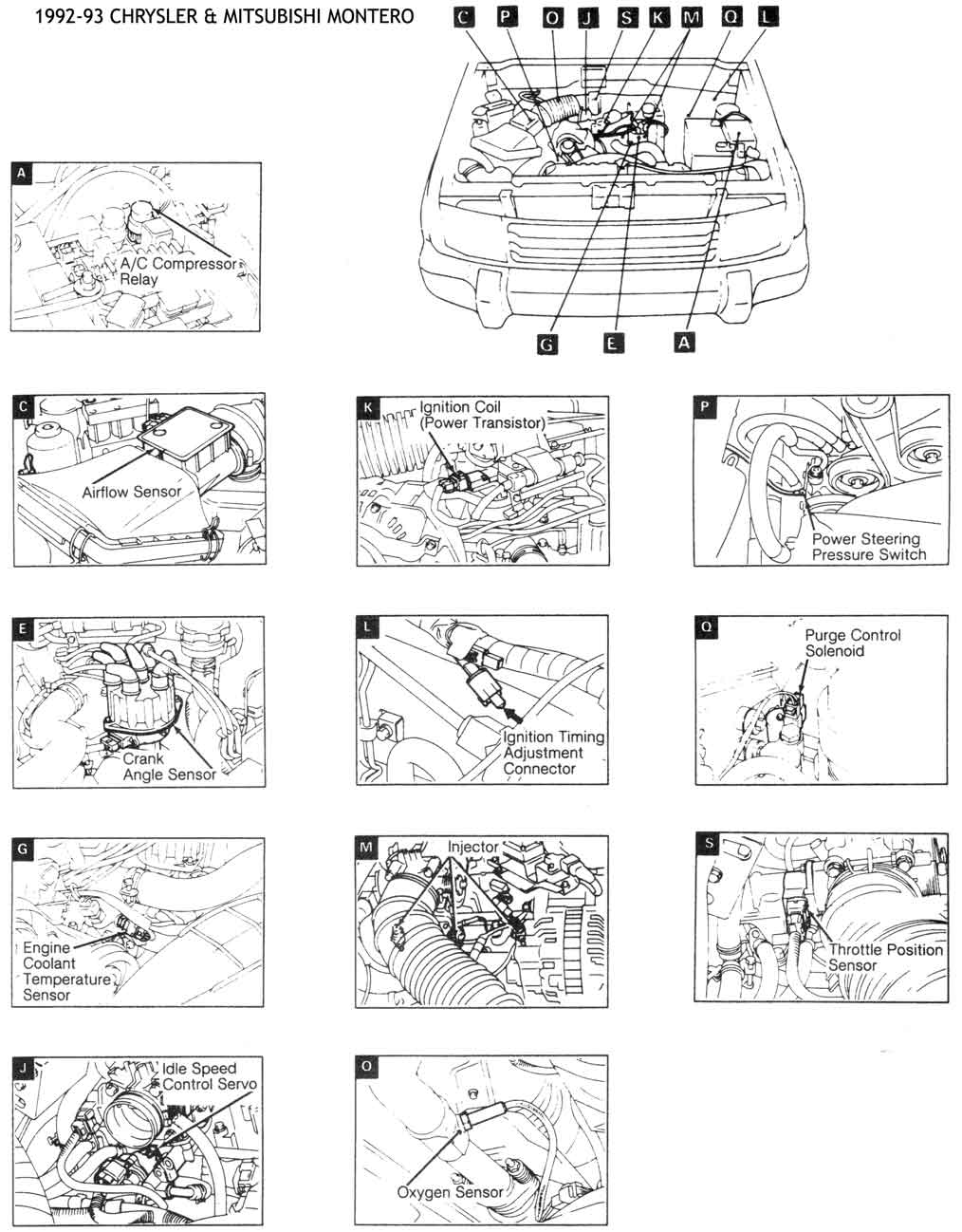

1992/93 CEC UBIC. DE COMP.

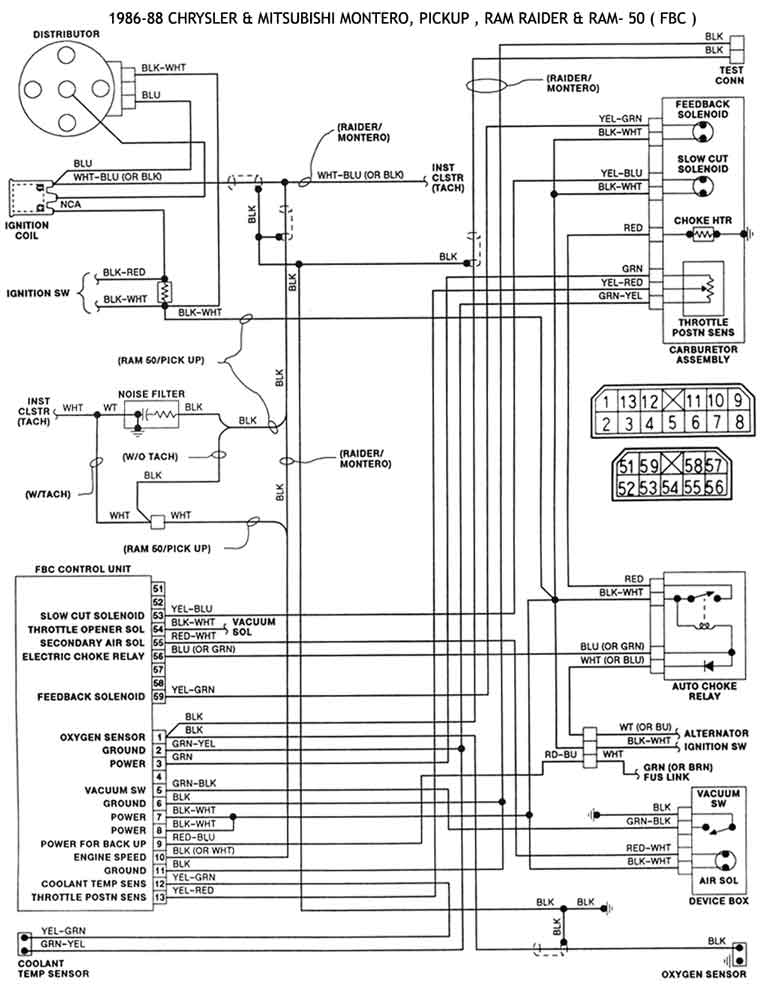

1986/88 - FBC ESQUEMA ELECTRICO

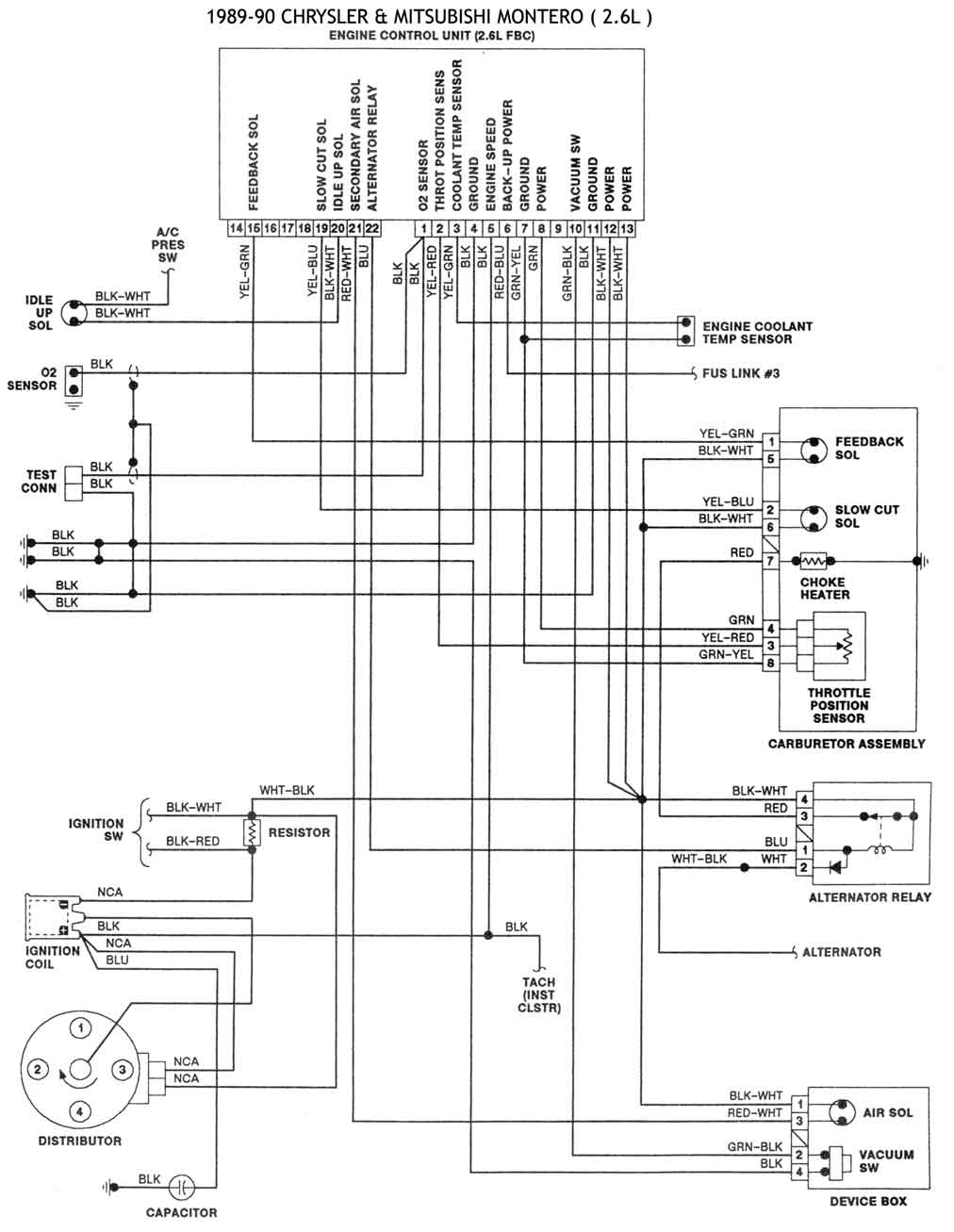

1989/90 - 2.6L ESQUEMA ELECTRICO

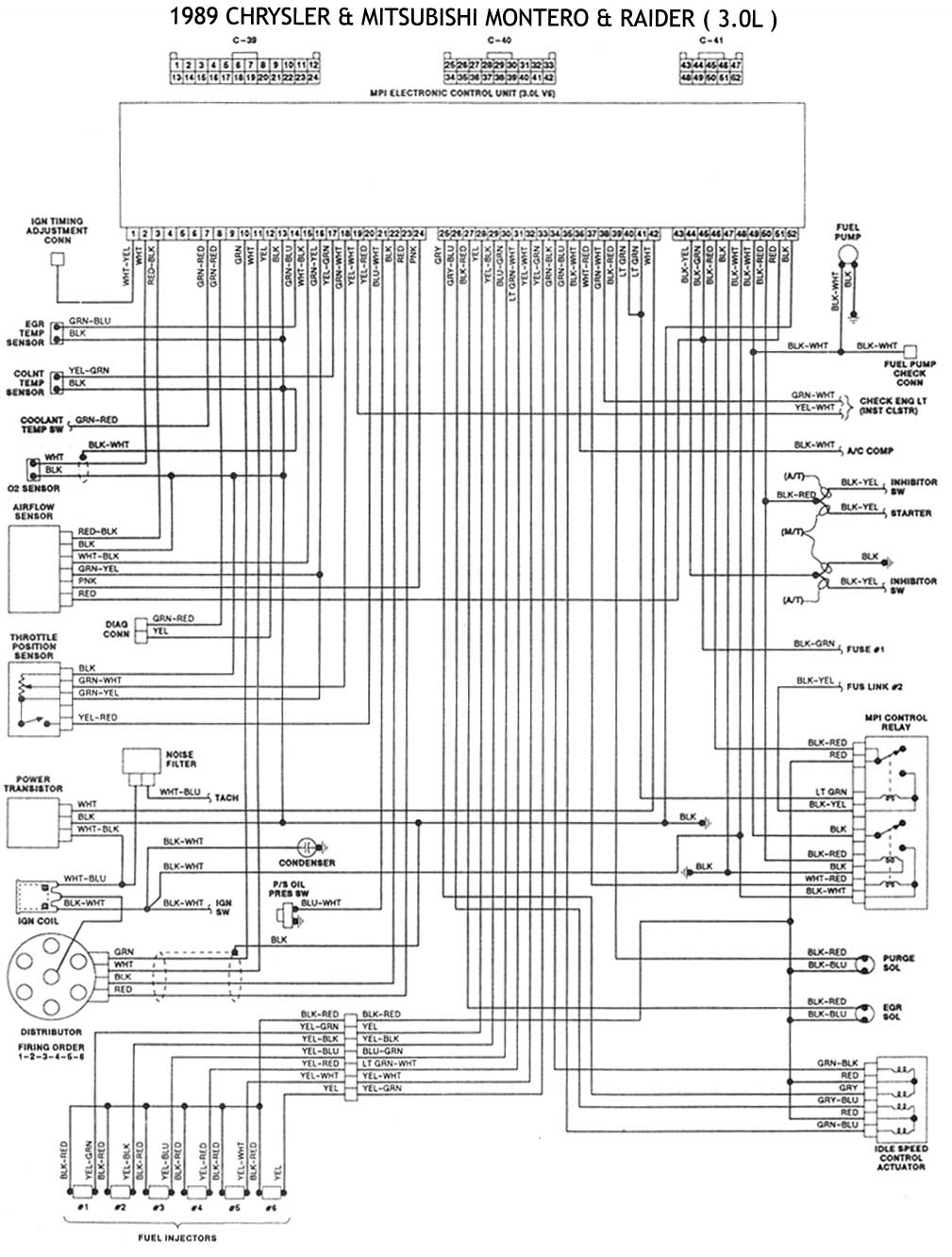

1989 - 3.0L ESQUEMA ELECTRICO

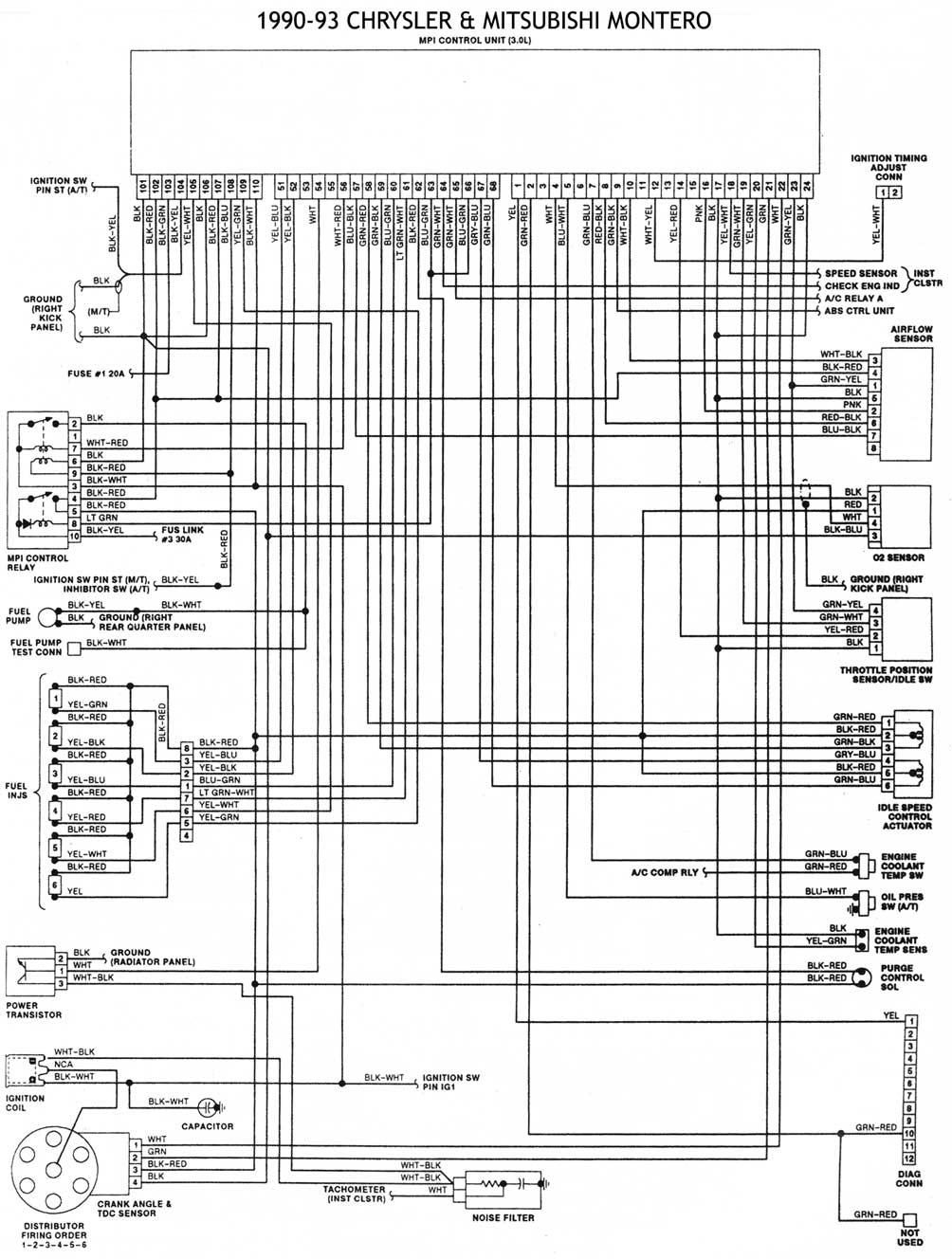

1990/93 - 3.0L ESQUEMA ELECTRICO
PICK-UP

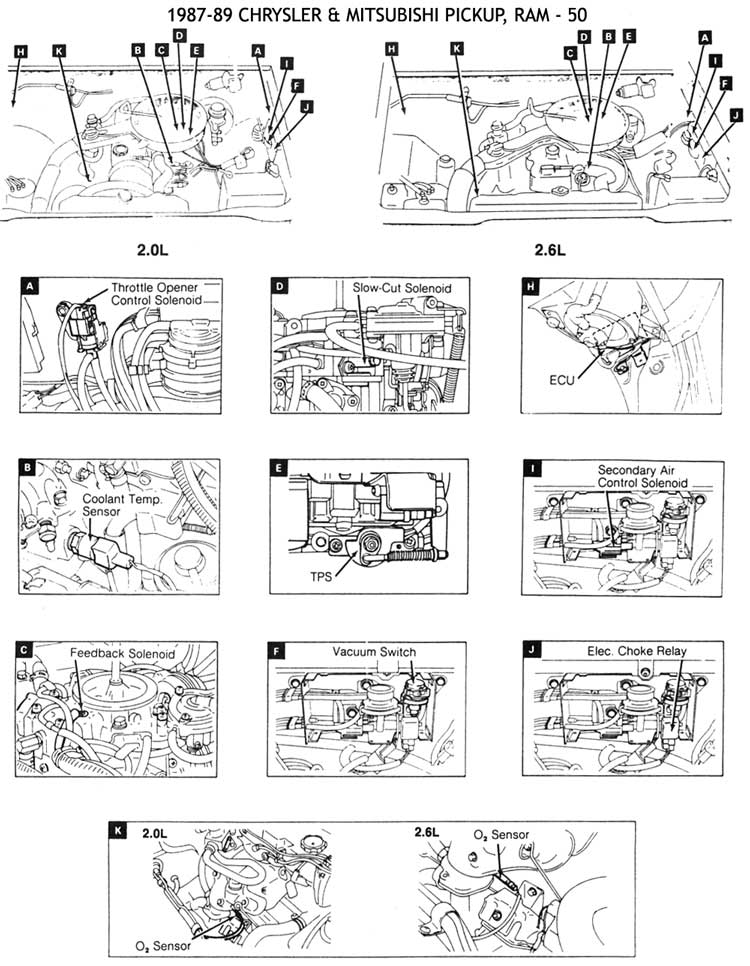

1987/89 CEC UBIC. DE COMP.

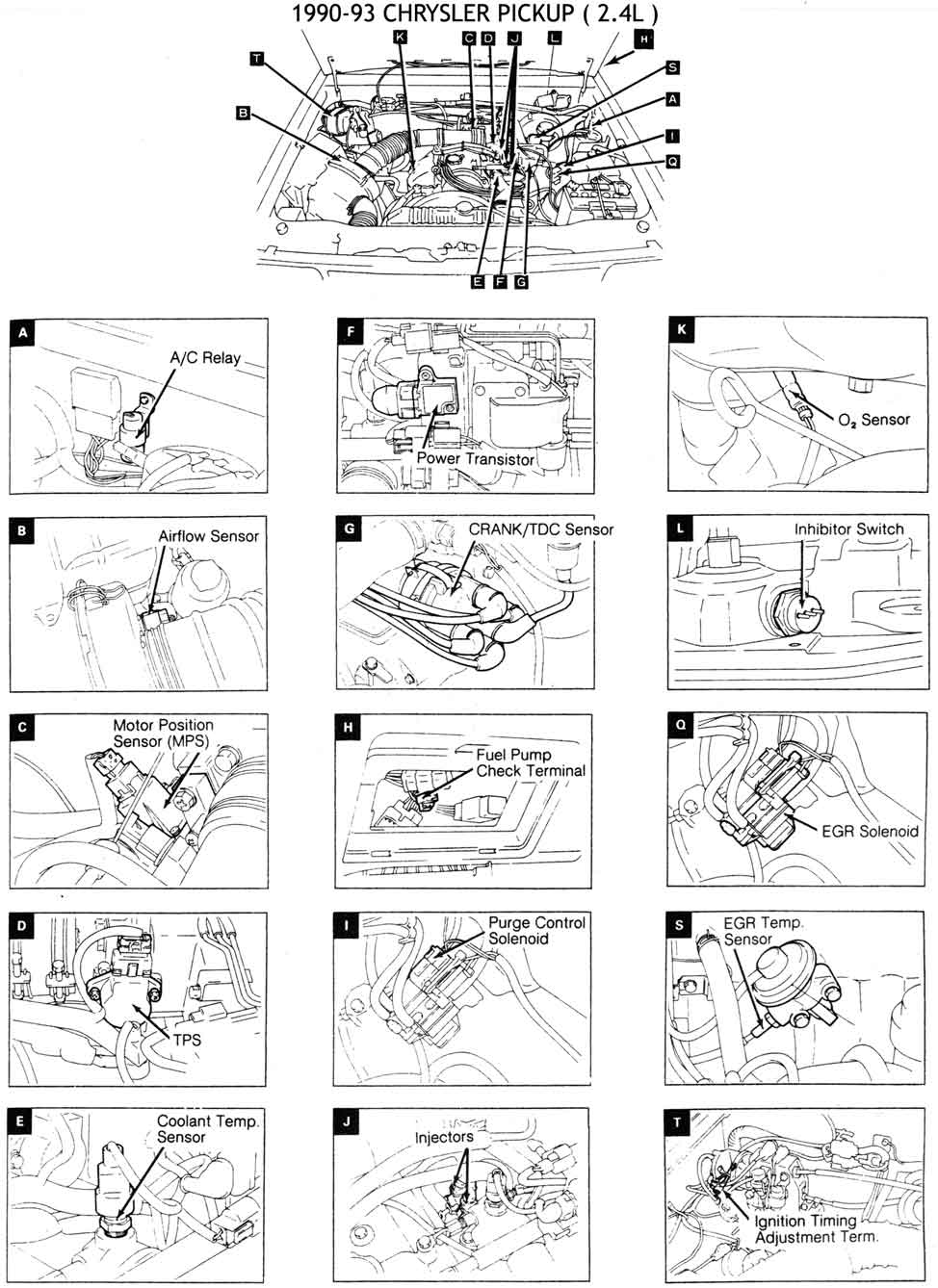

1990/93 - 2.4L CEC UBIC. DE COMP.

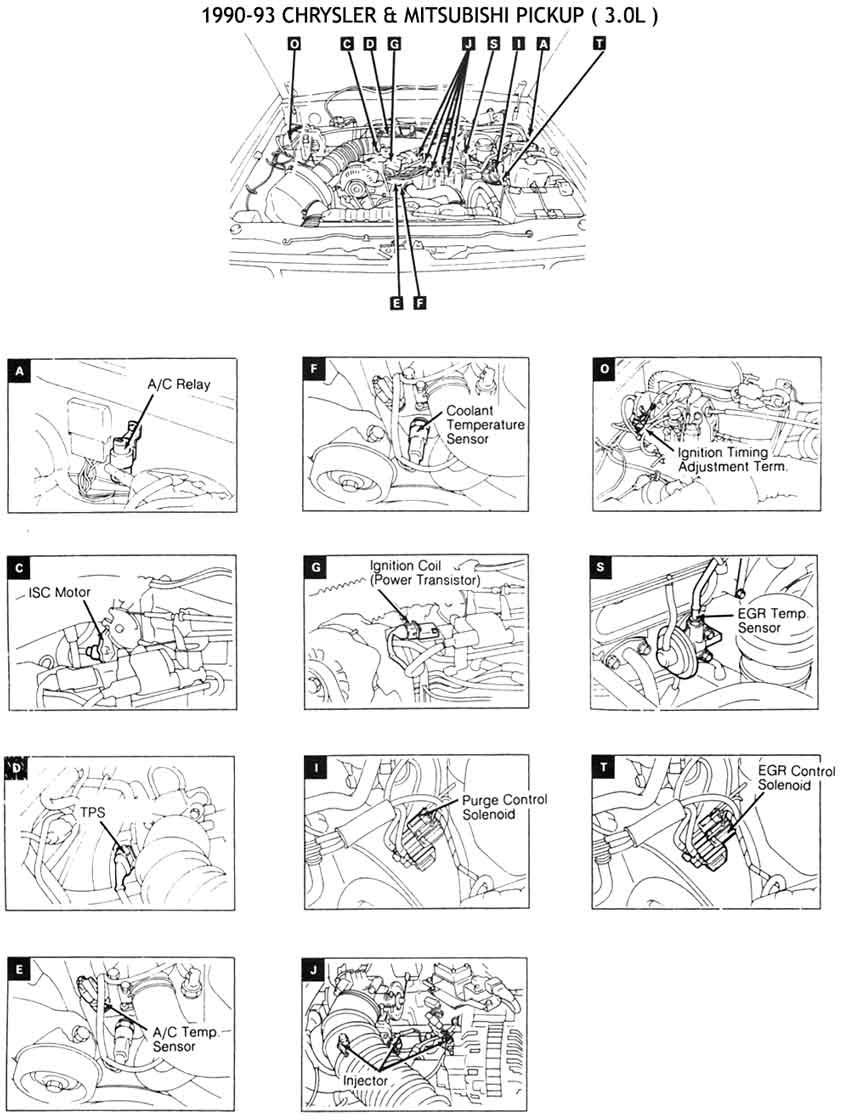

1990/93 - 3.0L CEC UBIC. DE COMP.
1986/88 - FBC ESQUEMA ELECTRICO

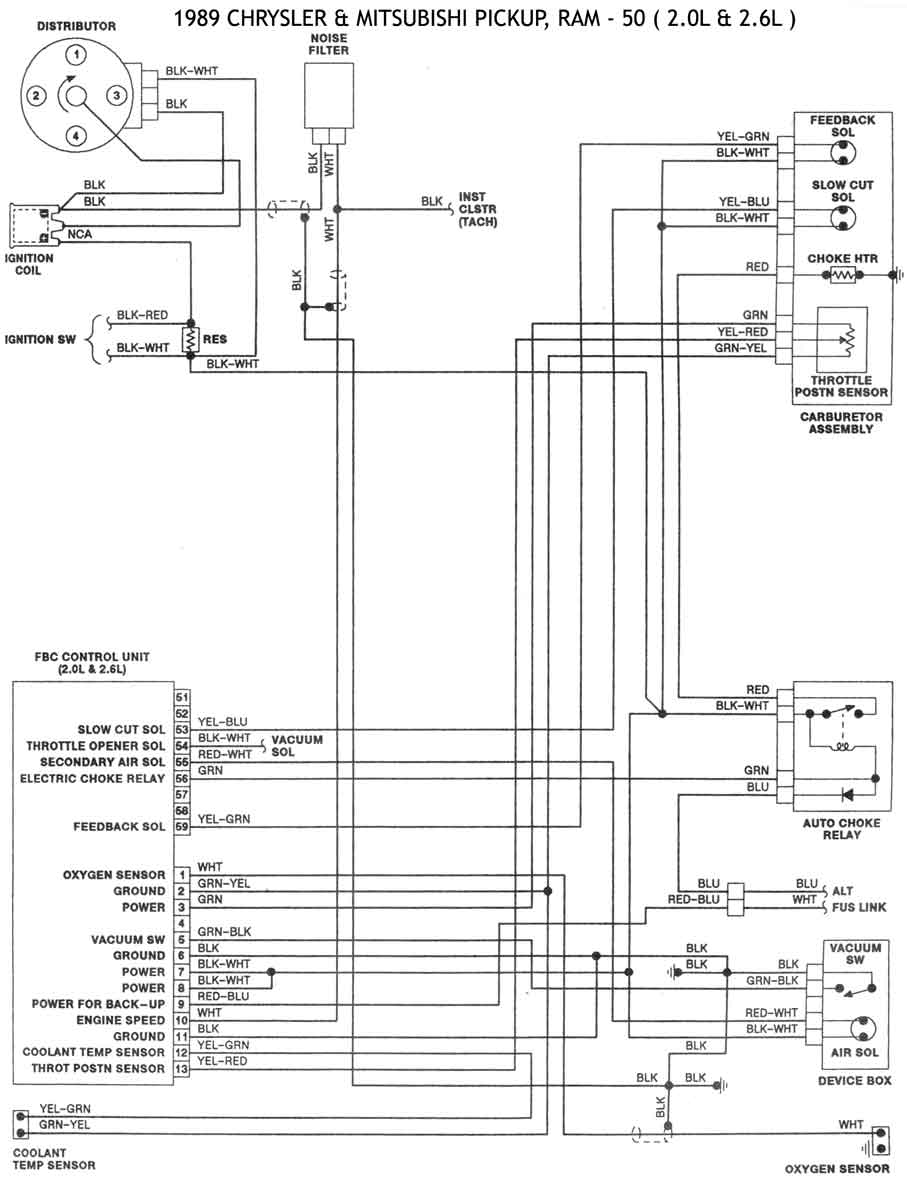

19892.0L 2.6L ESQUEMA ELECTRICO

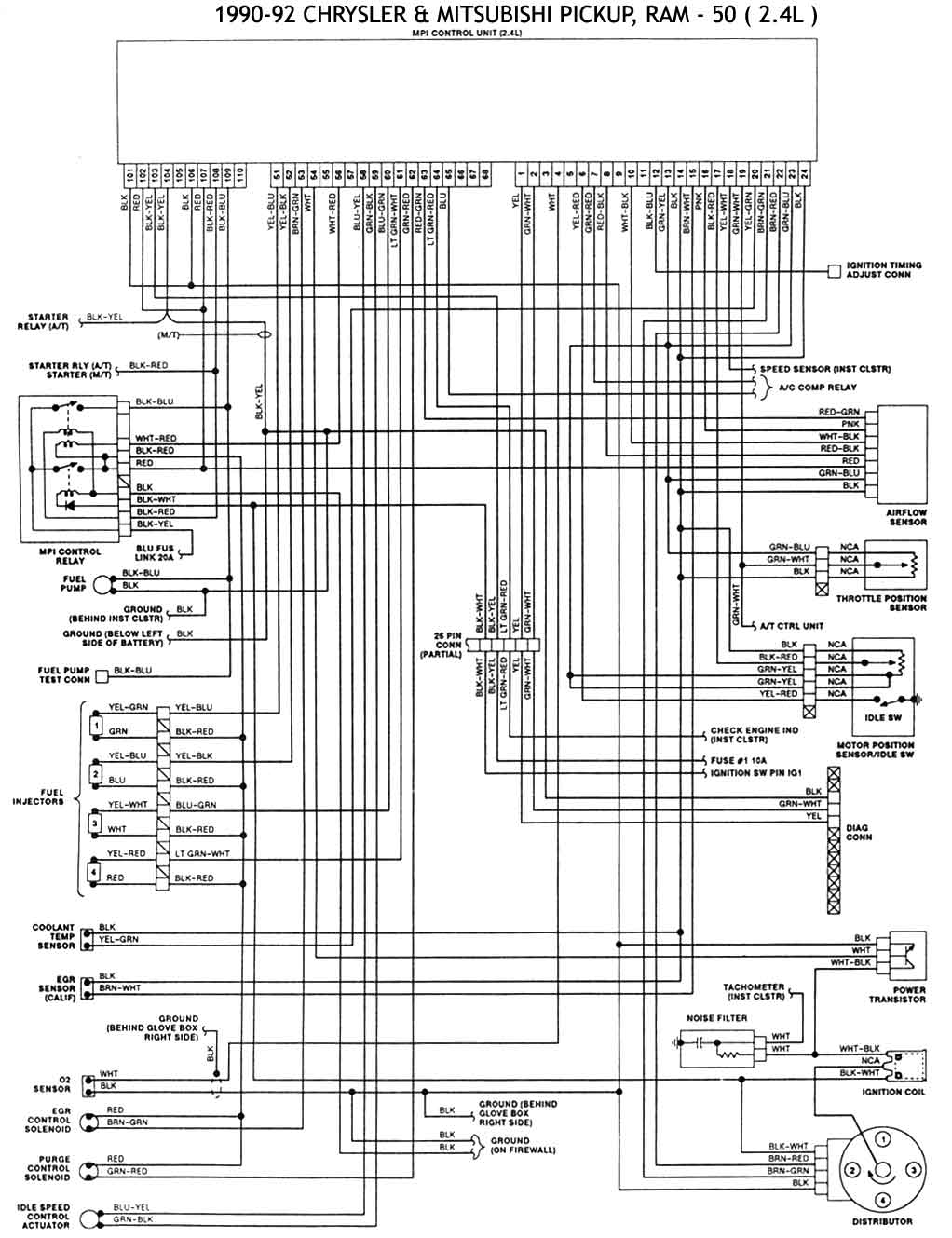

1990/92 - 2.4L ESQUEMA ELECTRICO

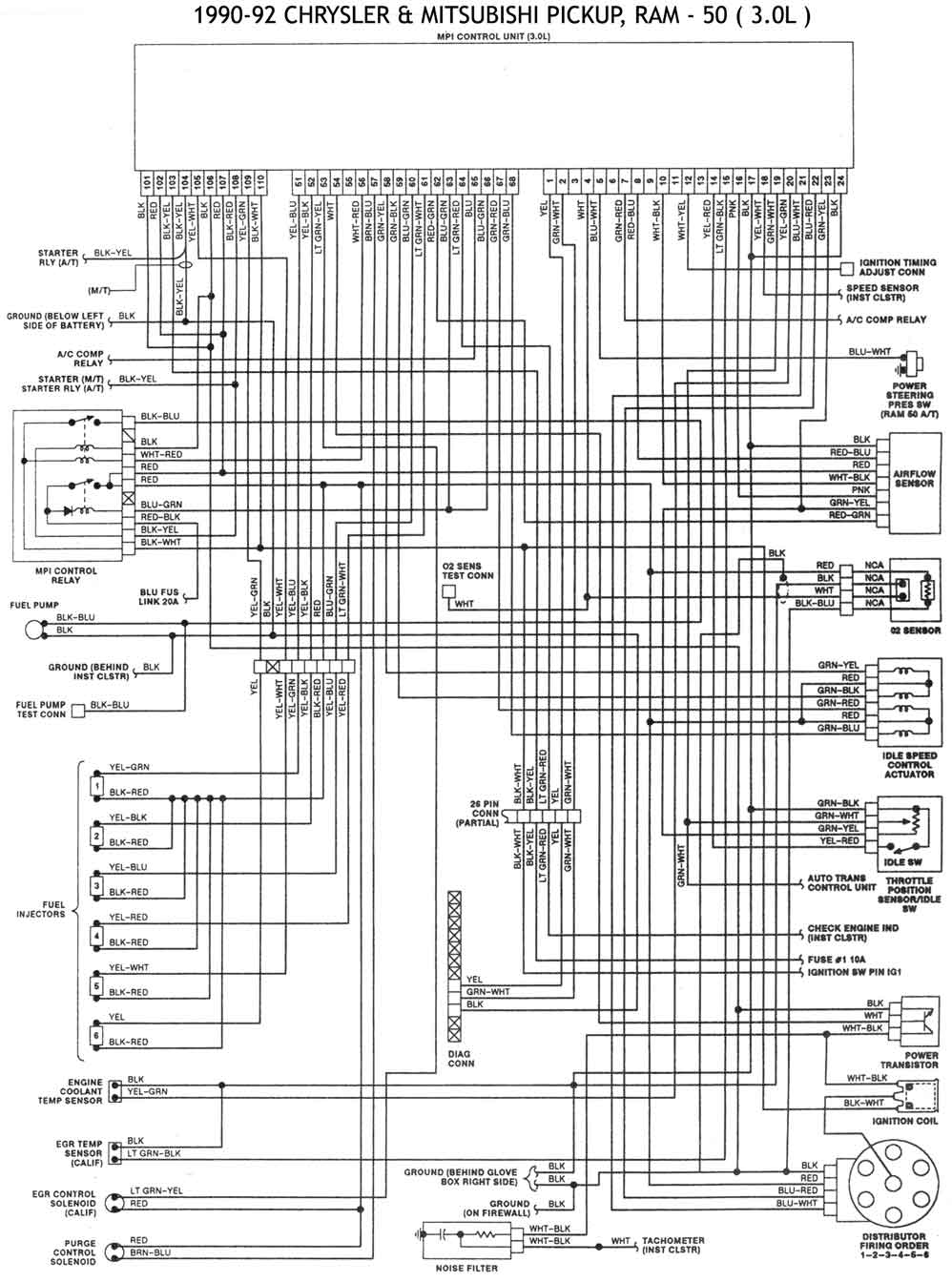

1990/92 - 3.0L ESQUEMA ELECTRICO

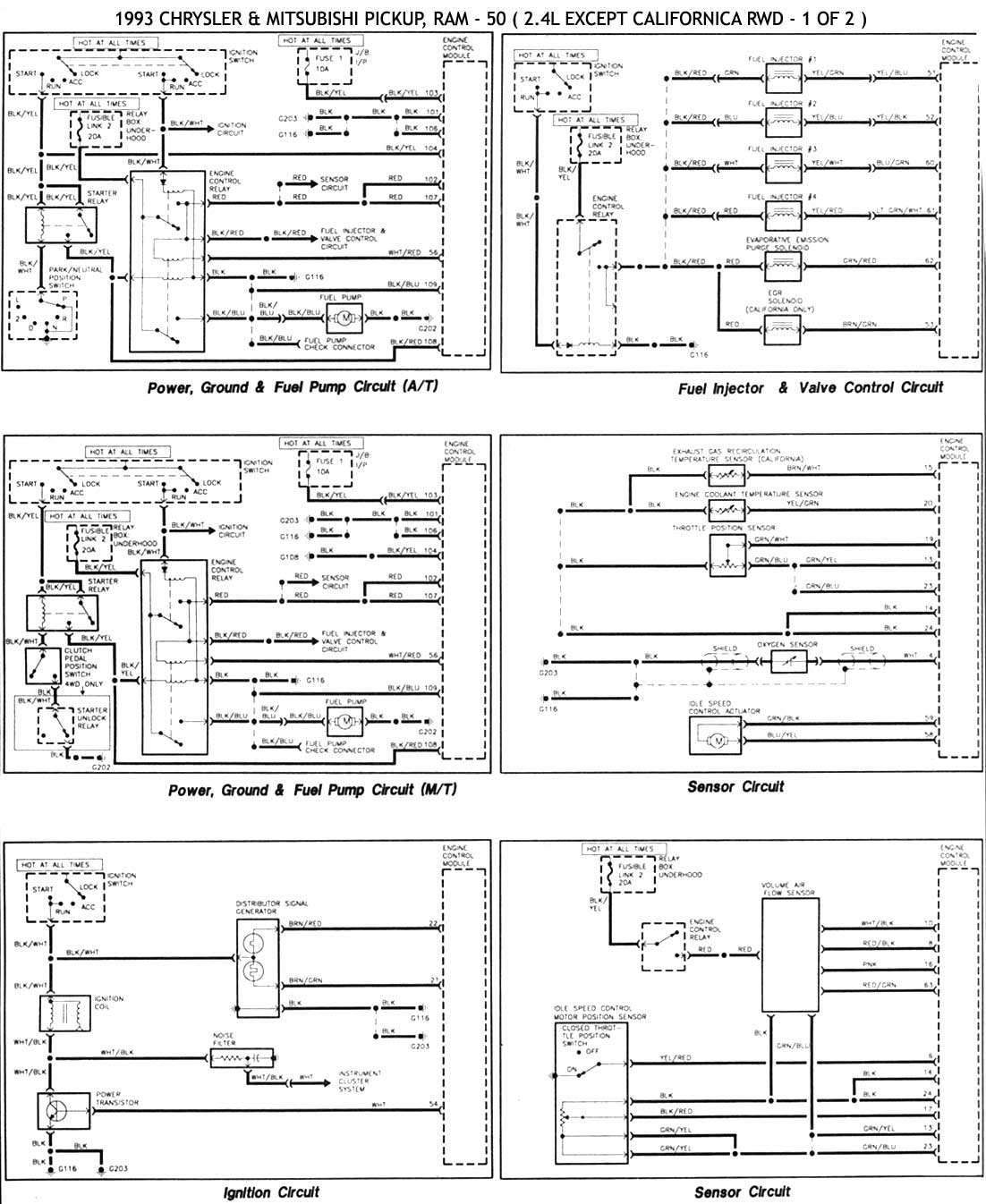

1993 - 2.4L EXCEP CALIF RWD 1/2 ESQUEMA ELECTRICO

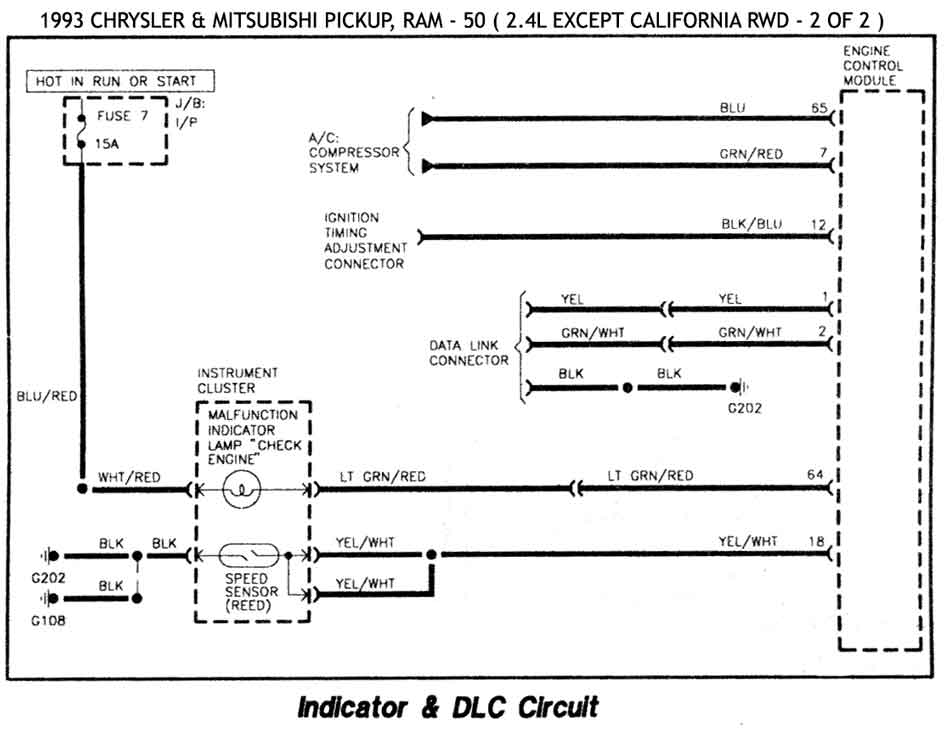

1993 - 2.4L EXCEP CALIF RWD 2/2 ESQUEMA ELECTRICO

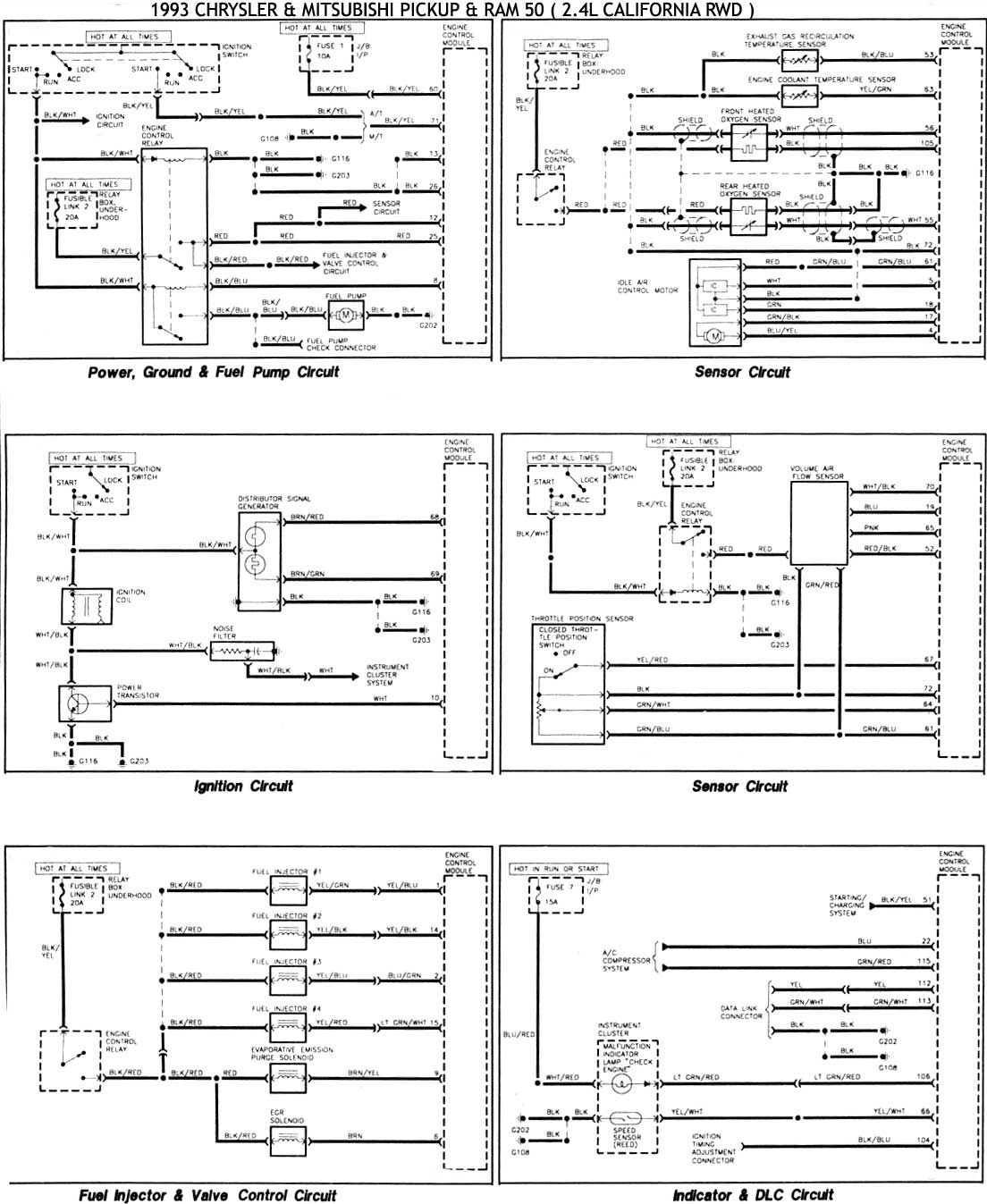

1993 - 2.4L CALIFORNIA RWD ESQUEMA ELECTRICO
1993 - 3.0L 1/2 ESQUEMA ELECTRICO

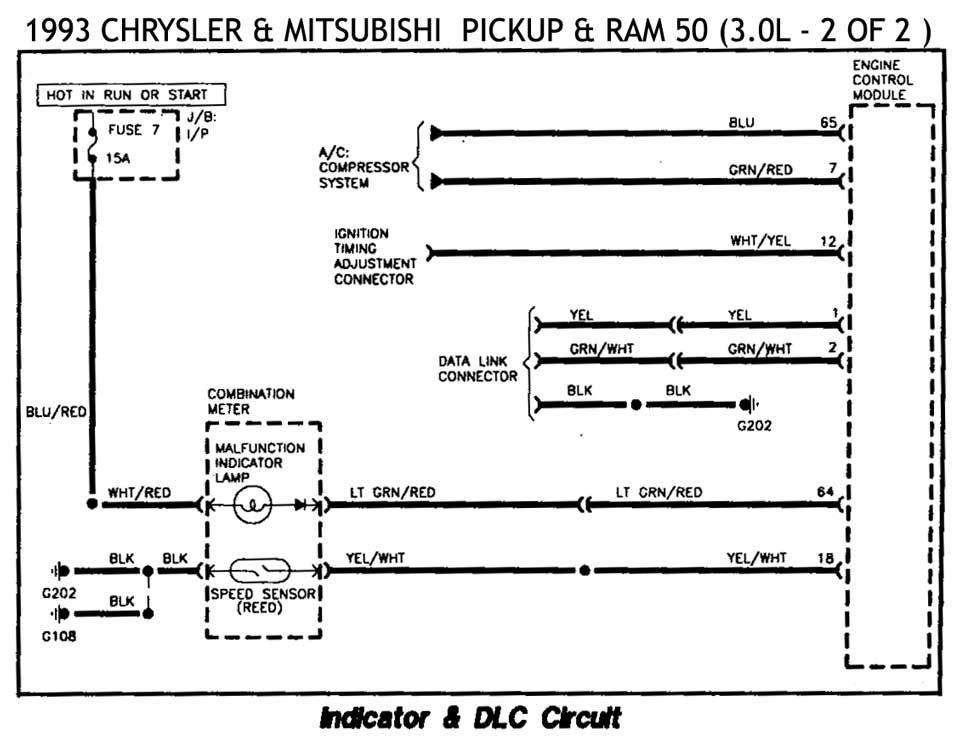

1993 - 3.0L 2/2 ESQUEMA ELECTRICO
RAM-50
1987/88 CEC UBIC. DE COMP.
1987/89 CEC UBIC. DE COMP.
1986/88 - FBC ESQUEMA ELECTRICO
1989 - 2.0L 2.6L ESQUEMA ELECTRICO
1990/92 - 2.4L ESQUEMA ELECTRICO
1990/92 - 3.0L ESQUEMA ELECTRICO
1993 - 2.4L EXCEPTO CALIF. RWD 1/2 ESQUEMA ELECTRICO
1993 - 2.4L EXCEPTO CALIF. RWD 2/2 ESQUEMA ELECTRICO
1993 - 2.4L CALIF RWD ESQUEMA ELECTRICO
1993 - 3.0L 1/2 ESQUEMA ELECTRICO
1993 - 3.0L 2/2 ESQUEMA ELECTRICO
RAIDER
1987/88 CEC UBIC. DE COMP.
1989/91 CEC UBIC. DE COMP.
1986/88 - FBC ESQUEMA ELECTRICO
1989 - 3.0L ESQUEMA ELECTRICO
