DIAGRAMAS - ESQUEMAS GRAPHICS - PEUGEOT 505 1986/93

PEUGEOT 505 - Diagramas 1986/93 - circuito electrico

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
PEUGEOT 505 : DIAGRAMAS - ESQUEMAS - GRAPHICS - SENSORES - COMPONENTES - 1986/93
505 SERIES

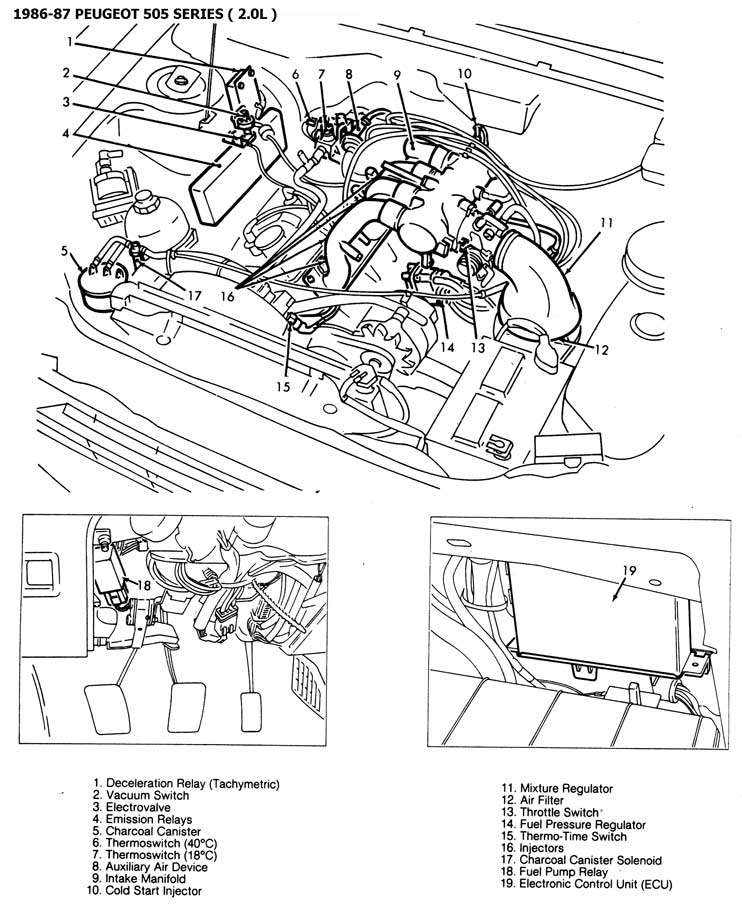

1986-87 - 2.0L - CEC UBIC. DE COMP.

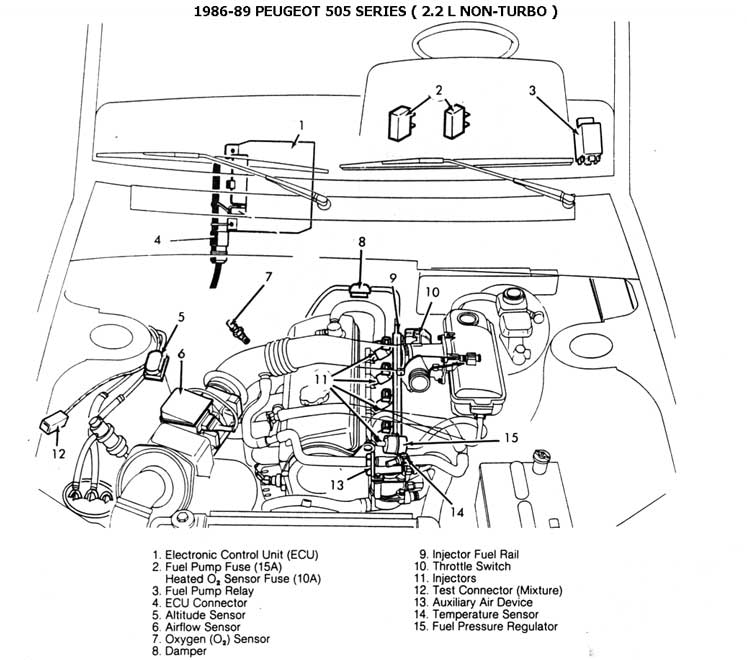

1986-89 - 2.2L NON-TURBO- CEC UBIC. DE COMP.

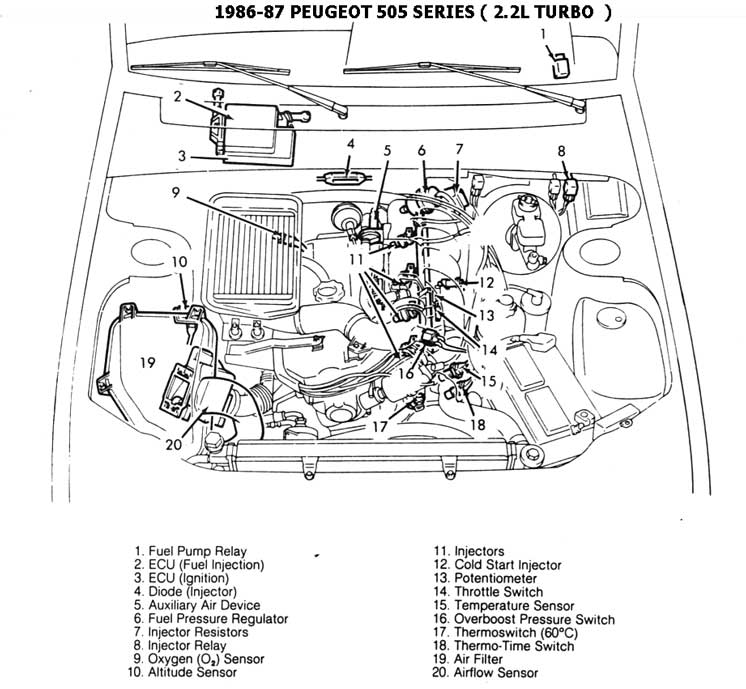

1986-87 - 2.2L TURBO- CEC UBIC. DE COMP.

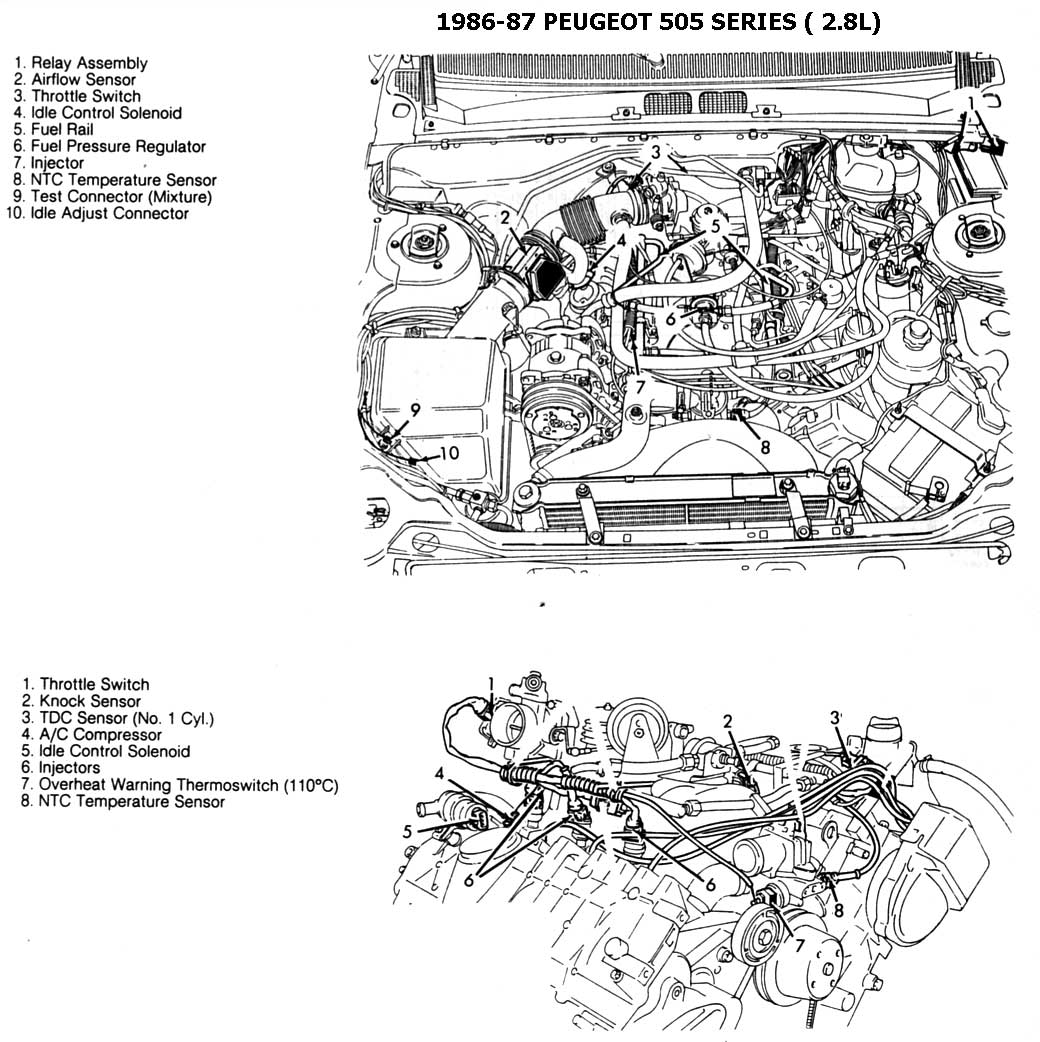

1986-87 - 2.8L - CEC UBIC. DE COMP.

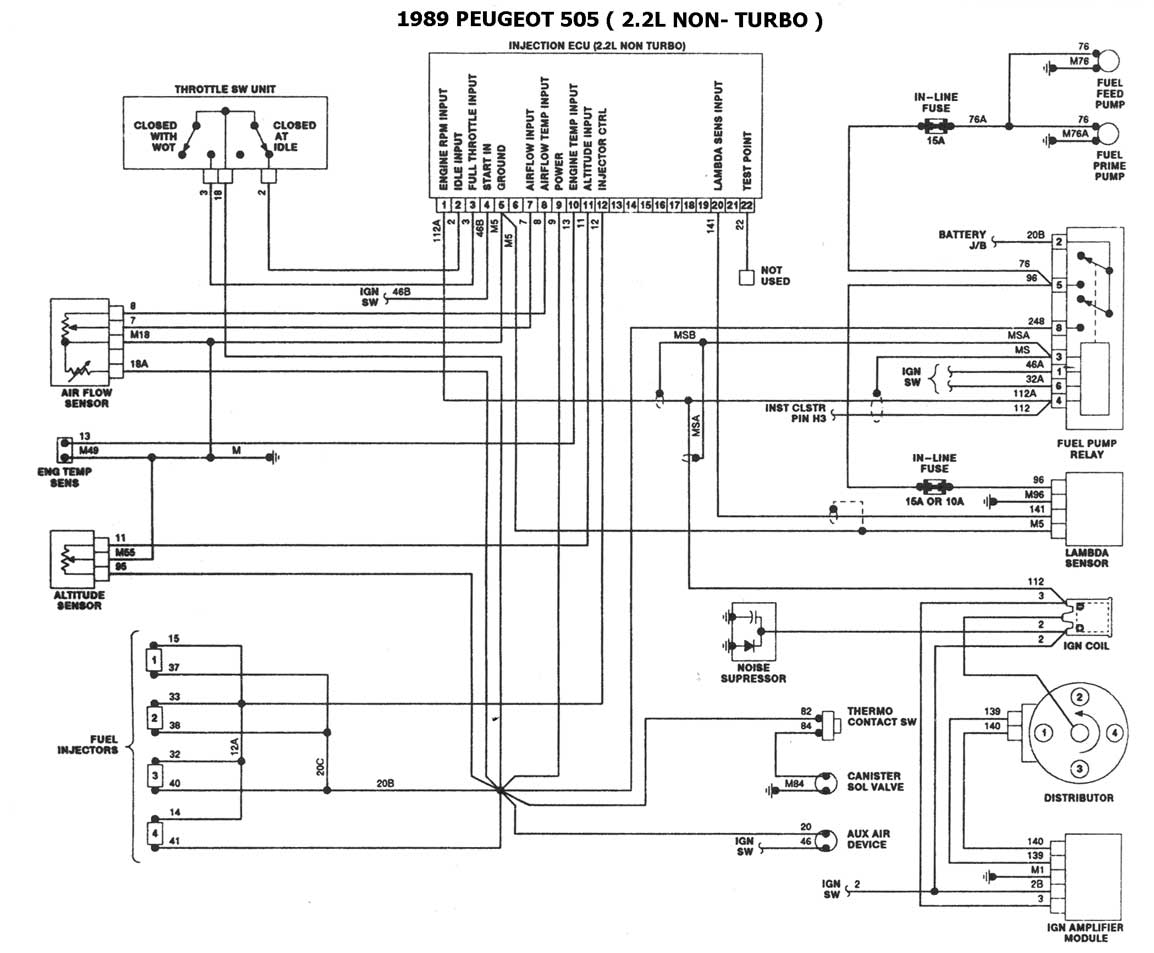

1989 - 2.2L NON-TURBO ESQUEMA ELECTRICO

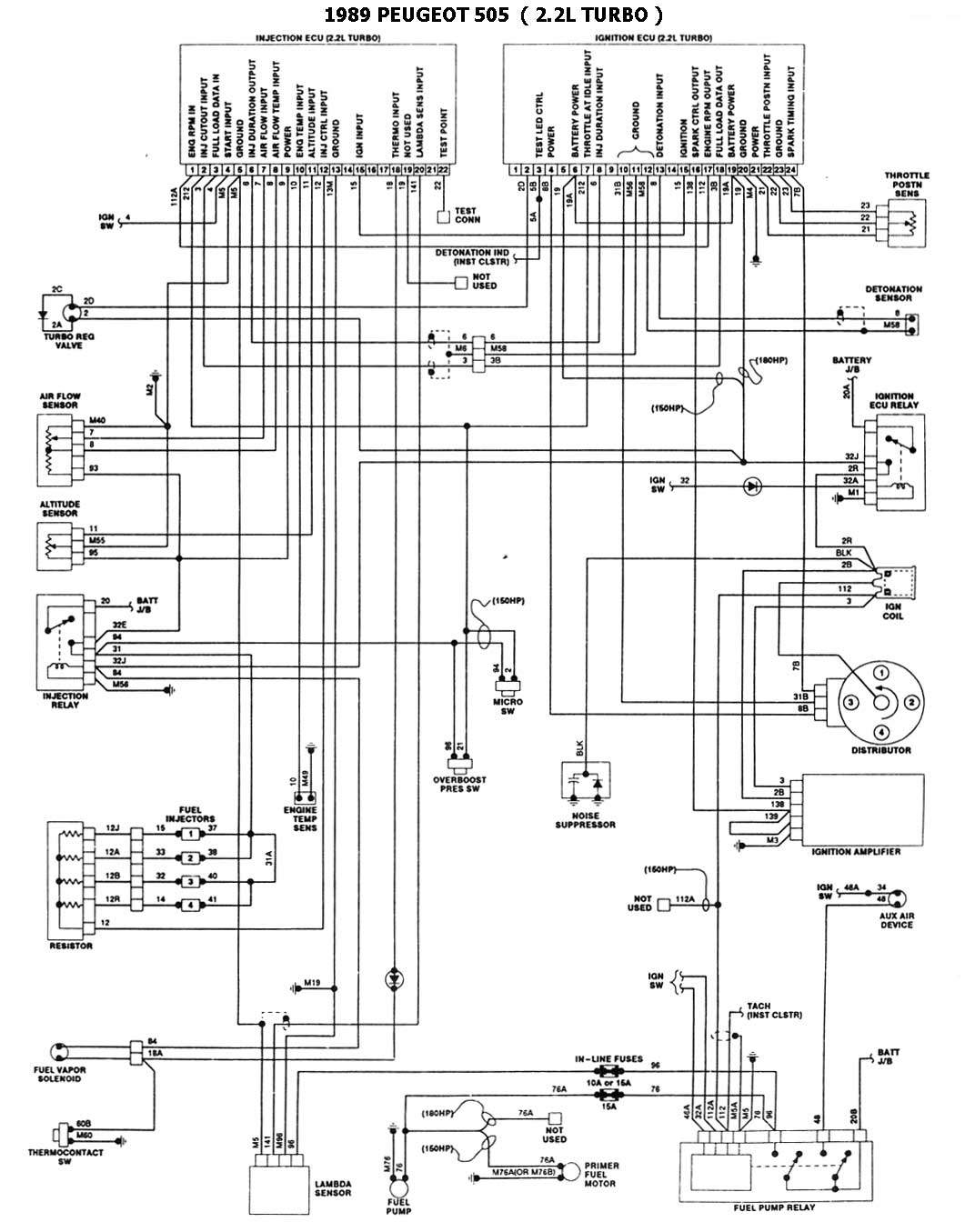

1989 - 2.2L TURBO ESQUEMA ELECTRICO
