| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |

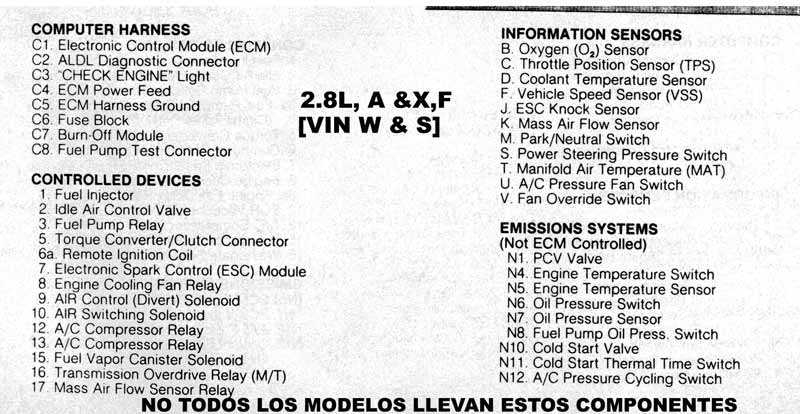

| GENERAL MOTORS: - 2.8L [VIN W - S] |
 |
 |
| CONTROLLED DEVICES | COMPONENTES ACTUADORES |
| 1] Fuel injector | Inyectores |
| 2] Idle Air Control Valve | Valvula de control, RPM. |
| 3] Fuel Pump relay | Relay, Bomba de Gasolina |
| 8] Engine Cooling Fan Relay | Relay Ventilador del Radiador |
